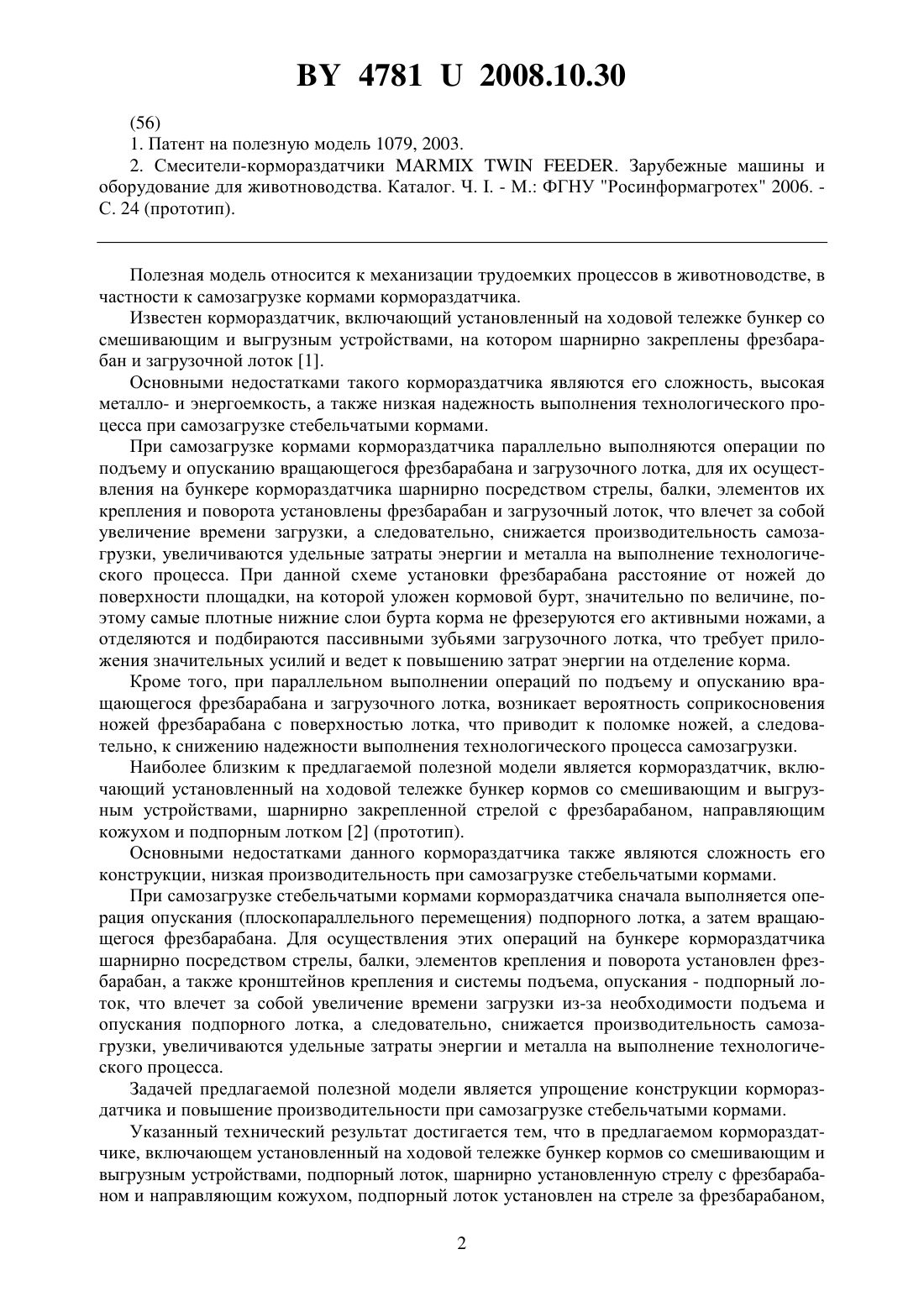

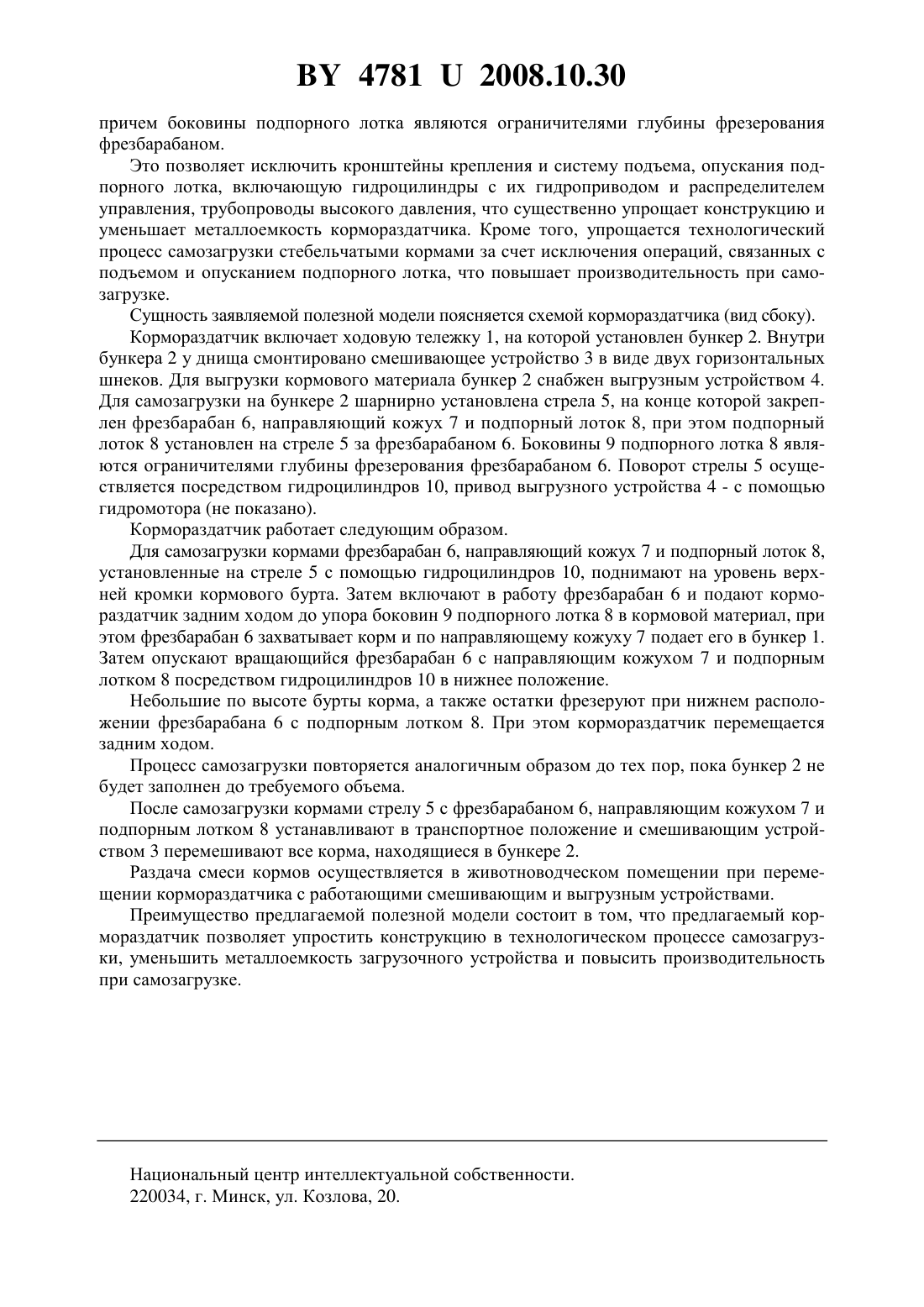

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Китиков Вадим Олегович Башко Юрий Александрович Жандаренко Олег Борисович Казачнок Сергей Алексеевич Лукьяненко Олег Иванович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Кормораздатчик, включающий установленный на ходовой тележке бункер кормов со смешивающим и выгрузным устройствами, подпорный лоток, шарнирно установленную стрелу с фрезбарабаном и направляющим кожухом, отличающийся тем, что подпорный лоток установлен на стреле за фрезбарабаном, причем боковины подпорного лотка являются ограничителями глубины фрезерования фрезбарабаном.(56) 1. Патент на полезную модель 1079, 2003. 2. Смесители-кормораздатчики. Зарубежные машины и оборудование для животноводства. Каталог. Ч. . - М. ФГНУ Росинформагротех 2006. С. 24 (прототип). Полезная модель относится к механизации трудоемких процессов в животноводстве, в частности к самозагрузке кормами кормораздатчика. Известен кормораздатчик, включающий установленный на ходовой тележке бункер со смешивающим и выгрузным устройствами, на котором шарнирно закреплены фрезбарабан и загрузочной лоток 1. Основными недостатками такого кормораздатчика являются его сложность, высокая металло- и энергоемкость, а также низкая надежность выполнения технологического процесса при самозагрузке стебельчатыми кормами. При самозагрузке кормами кормораздатчика параллельно выполняются операции по подъему и опусканию вращающегося фрезбарабана и загрузочного лотка, для их осуществления на бункере кормораздатчика шарнирно посредством стрелы, балки, элементов их крепления и поворота установлены фрезбарабан и загрузочный лоток, что влечет за собой увеличение времени загрузки, а следовательно, снижается производительность самозагрузки, увеличиваются удельные затраты энергии и металла на выполнение технологического процесса. При данной схеме установки фрезбарабана расстояние от ножей до поверхности площадки, на которой уложен кормовой бурт, значительно по величине, поэтому самые плотные нижние слои бурта корма не фрезеруются его активными ножами, а отделяются и подбираются пассивными зубьями загрузочного лотка, что требует приложения значительных усилий и ведет к повышению затрат энергии на отделение корма. Кроме того, при параллельном выполнении операций по подъему и опусканию вращающегося фрезбарабана и загрузочного лотка, возникает вероятность соприкосновения ножей фрезбарабана с поверхностью лотка, что приводит к поломке ножей, а следовательно, к снижению надежности выполнения технологического процесса самозагрузки. Наиболее близким к предлагаемой полезной модели является кормораздатчик, включающий установленный на ходовой тележке бункер кормов со смешивающим и выгрузным устройствами, шарнирно закрепленной стрелой с фрезбарабаном, направляющим кожухом и подпорным лотком 2 (прототип). Основными недостатками данного кормораздатчика также являются сложность его конструкции, низкая производительность при самозагрузке стебельчатыми кормами. При самозагрузке стебельчатыми кормами кормораздатчика сначала выполняется операция опускания (плоскопараллельного перемещения) подпорного лотка, а затем вращающегося фрезбарабана. Для осуществления этих операций на бункере кормораздатчика шарнирно посредством стрелы, балки, элементов крепления и поворота установлен фрезбарабан, а также кронштейнов крепления и системы подъема, опускания - подпорный лоток, что влечет за собой увеличение времени загрузки из-за необходимости подъема и опускания подпорного лотка, а следовательно, снижается производительность самозагрузки, увеличиваются удельные затраты энергии и металла на выполнение технологического процесса. Задачей предлагаемой полезной модели является упрощение конструкции кормораздатчика и повышение производительности при самозагрузке стебельчатыми кормами. Указанный технический результат достигается тем, что в предлагаемом кормораздатчике, включающем установленный на ходовой тележке бункер кормов со смешивающим и выгрузным устройствами, подпорный лоток, шарнирно установленную стрелу с фрезбарабаном и направляющим кожухом, подпорный лоток установлен на стреле за фрезбарабаном,2 47812008.10.30 причем боковины подпорного лотка являются ограничителями глубины фрезерования фрезбарабаном. Это позволяет исключить кронштейны крепления и систему подъема, опускания подпорного лотка, включающую гидроцилиндры с их гидроприводом и распределителем управления, трубопроводы высокого давления, что существенно упрощает конструкцию и уменьшает металлоемкость кормораздатчика. Кроме того, упрощается технологический процесс самозагрузки стебельчатыми кормами за счет исключения операций, связанных с подъемом и опусканием подпорного лотка, что повышает производительность при самозагрузке. Сущность заявляемой полезной модели поясняется схемой кормораздатчика (вид сбоку). Кормораздатчик включает ходовую тележку 1, на которой установлен бункер 2. Внутри бункера 2 у днища смонтировано смешивающее устройство 3 в виде двух горизонтальных шнеков. Для выгрузки кормового материала бункер 2 снабжен выгрузным устройством 4. Для самозагрузки на бункере 2 шарнирно установлена стрела 5, на конце которой закреплен фрезбарабан 6, направляющий кожух 7 и подпорный лоток 8, при этом подпорный лоток 8 установлен на стреле 5 за фрезбарабаном 6. Боковины 9 подпорного лотка 8 являются ограничителями глубины фрезерования фрезбарабаном 6. Поворот стрелы 5 осуществляется посредством гидроцилиндров 10, привод выгрузного устройства 4 - с помощью гидромотора (не показано). Кормораздатчик работает следующим образом. Для самозагрузки кормами фрезбарабан 6, направляющий кожух 7 и подпорный лоток 8,установленные на стреле 5 с помощью гидроцилиндров 10, поднимают на уровень верхней кромки кормового бурта. Затем включают в работу фрезбарабан 6 и подают кормораздатчик задним ходом до упора боковин 9 подпорного лотка 8 в кормовой материал, при этом фрезбарабан 6 захватывает корм и по направляющему кожуху 7 подает его в бункер 1. Затем опускают вращающийся фрезбарабан 6 с направляющим кожухом 7 и подпорным лотком 8 посредством гидроцилиндров 10 в нижнее положение. Небольшие по высоте бурты корма, а также остатки фрезеруют при нижнем расположении фрезбарабана 6 с подпорным лотком 8. При этом кормораздатчик перемещается задним ходом. Процесс самозагрузки повторяется аналогичным образом до тех пор, пока бункер 2 не будет заполнен до требуемого объема. После самозагрузки кормами стрелу 5 с фрезбарабаном 6, направляющим кожухом 7 и подпорным лотком 8 устанавливают в транспортное положение и смешивающим устройством 3 перемешивают все корма, находящиеся в бункере 2. Раздача смеси кормов осуществляется в животноводческом помещении при перемещении кормораздатчика с работающими смешивающим и выгрузным устройствами. Преимущество предлагаемой полезной модели состоит в том, что предлагаемый кормораздатчик позволяет упростить конструкцию в технологическом процессе самозагрузки, уменьшить металлоемкость загрузочного устройства и повысить производительность при самозагрузке. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: A01K 5/00

Метки: кормораздатчик
