Акустическая система

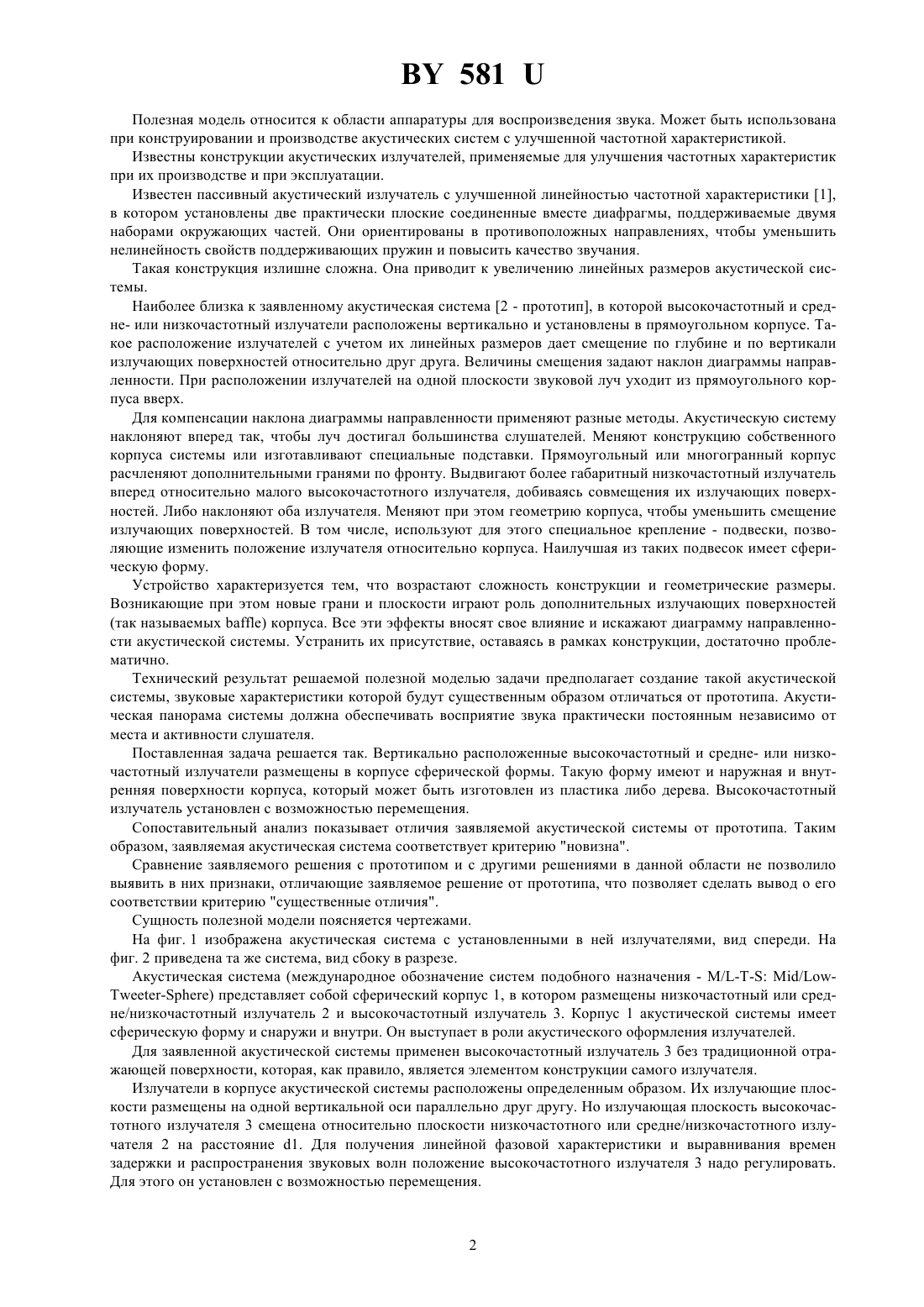

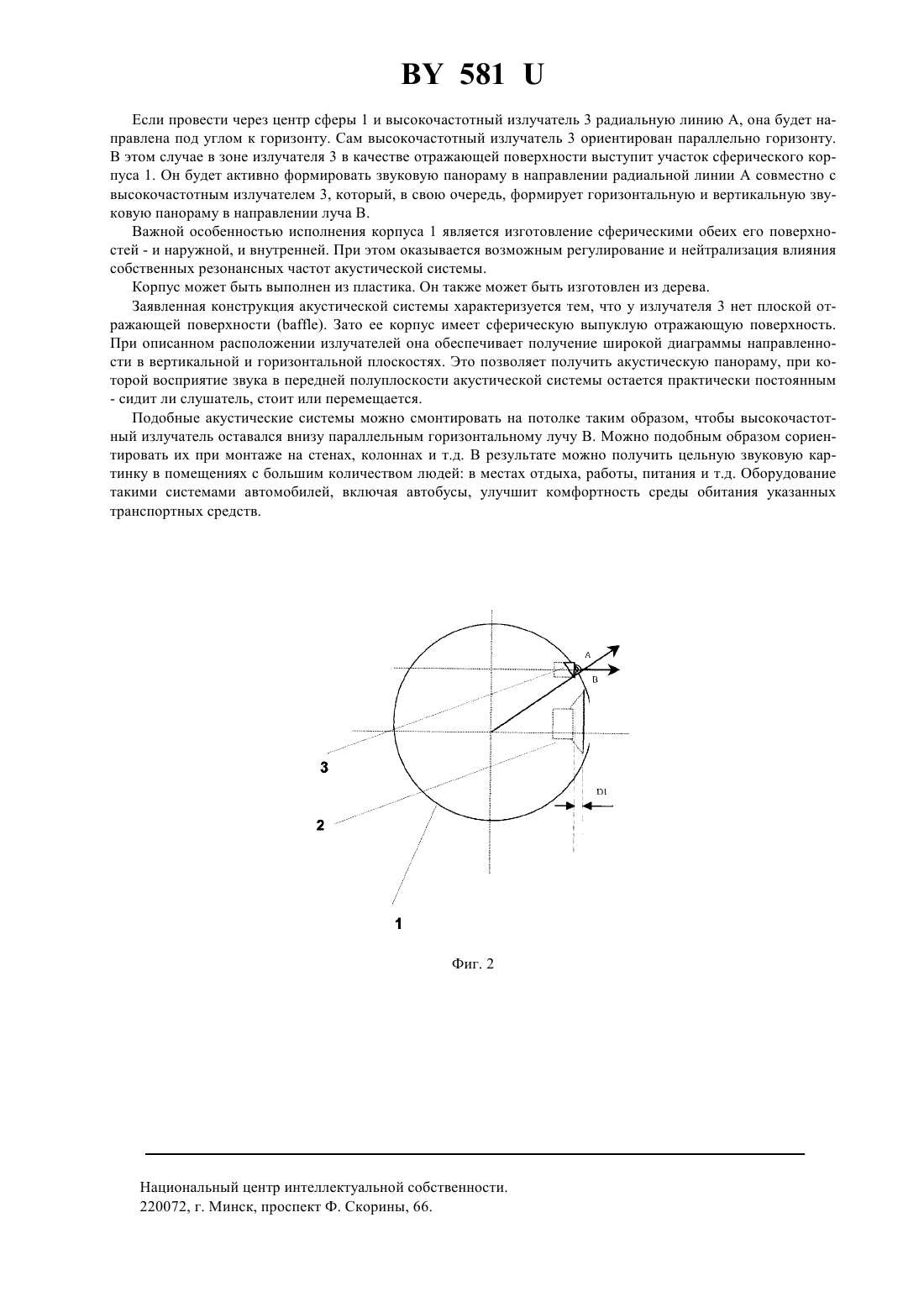

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатель Чернышев Юрий колаевич(57) 1. Акустическая система, содержащая установленные в корпусе низкочастотный или средне/низкочастотный излучатель и высокочастотный излучатель, отличающаяся тем, что корпус выполнен сферическим, а излучатели установлены в нем так, что их излучающие плоскости размещены параллельно и смещены относительно друг друга, при этом высокочастотный излучатель установлен с возможностью перемещения. 2. Акустическая система по п. 1, отличающаяся тем, что корпус выполнен со сферической наружной поверхностью. 3. Акустическая система по пп. 1, 2, отличающаяся тем, что корпус выполнен со сферической внутренней поверхностью. 4. Акустическая система по пп. 1, 2 или 3, отличающаяся тем, что корпус выполнен из пластика. 5. Акустическая система по пп. 1, 2 или 3, отличающаяся тем, что корпус выполнен из дерева. 581 Полезная модель относится к области аппаратуры для воспроизведения звука. Может быть использована при конструировании и производстве акустических систем с улучшенной частотной характеристикой. Известны конструкции акустических излучателей, применяемые для улучшения частотных характеристик при их производстве и при эксплуатации. Известен пассивный акустический излучатель с улучшенной линейностью частотной характеристики 1,в котором установлены две практически плоские соединенные вместе диафрагмы, поддерживаемые двумя наборами окружающих частей. Они ориентированы в противоположных направлениях, чтобы уменьшить нелинейность свойств поддерживающих пружин и повысить качество звучания. Такая конструкция излишне сложна. Она приводит к увеличению линейных размеров акустической системы. Наиболее близка к заявленному акустическая система 2 - прототип, в которой высокочастотный и средне- или низкочастотный излучатели расположены вертикально и установлены в прямоугольном корпусе. Такое расположение излучателей с учетом их линейных размеров дает смещение по глубине и по вертикали излучающих поверхностей относительно друг друга. Величины смещения задают наклон диаграммы направленности. При расположении излучателей на одной плоскости звуковой луч уходит из прямоугольного корпуса вверх. Для компенсации наклона диаграммы направленности применяют разные методы. Акустическую систему наклоняют вперед так, чтобы луч достигал большинства слушателей. Меняют конструкцию собственного корпуса системы или изготавливают специальные подставки. Прямоугольный или многогранный корпус расчленяют дополнительными гранями по фронту. Выдвигают более габаритный низкочастотный излучатель вперед относительно малого высокочастотного излучателя, добиваясь совмещения их излучающих поверхностей. Либо наклоняют оба излучателя. Меняют при этом геометрию корпуса, чтобы уменьшить смещение излучающих поверхностей. В том числе, используют для этого специальное крепление - подвески, позволяющие изменить положение излучателя относительно корпуса. Наилучшая из таких подвесок имеет сферическую форму. Устройство характеризуется тем, что возрастают сложность конструкции и геометрические размеры. Возникающие при этом новые грани и плоскости играют роль дополнительных излучающих поверхностей(так называемых ) корпуса. Все эти эффекты вносят свое влияние и искажают диаграмму направленности акустической системы. Устранить их присутствие, оставаясь в рамках конструкции, достаточно проблематично. Технический результат решаемой полезной моделью задачи предполагает создание такой акустической системы, звуковые характеристики которой будут существенным образом отличаться от прототипа. Акустическая панорама системы должна обеспечивать восприятие звука практически постоянным независимо от места и активности слушателя. Поставленная задача решается так. Вертикально расположенные высокочастотный и средне- или низкочастотный излучатели размещены в корпусе сферической формы. Такую форму имеют и наружная и внутренняя поверхности корпуса, который может быть изготовлен из пластика либо дерева. Высокочастотный излучатель установлен с возможностью перемещения. Сопоставительный анализ показывает отличия заявляемой акустической системы от прототипа. Таким образом, заявляемая акустическая система соответствует критерию новизна. Сравнение заявляемого решения с прототипом и с другими решениями в данной области не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о его соответствии критерию существенные отличия. Сущность полезной модели поясняется чертежами. На фиг. 1 изображена акустическая система с установленными в ней излучателями, вид спереди. На фиг. 2 приведена та же система, вид сбоку в разрезе. Акустическая система (международное обозначение систем подобного назначения - / /-) представляет собой сферический корпус 1, в котором размещены низкочастотный или средне/низкочастотный излучатель 2 и высокочастотный излучатель 3. Корпус 1 акустической системы имеет сферическую форму и снаружи и внутри. Он выступает в роли акустического оформления излучателей. Для заявленной акустической системы применен высокочастотный излучатель 3 без традиционной отражающей поверхности, которая, как правило, является элементом конструкции самого излучателя. Излучатели в корпусе акустической системы расположены определенным образом. Их излучающие плоскости размещены на одной вертикальной оси параллельно друг другу. Но излучающая плоскость высокочастотного излучателя 3 смещена относительно плоскости низкочастотного или средне/низкочастотного излучателя 2 на расстояние 1. Для получения линейной фазовой характеристики и выравнивания времен задержки и распространения звуковых волн положение высокочастотного излучателя 3 надо регулировать. Для этого он установлен с возможностью перемещения. 581 Если провести через центр сферы 1 и высокочастотный излучатель 3 радиальную линию А, она будет направлена под углом к горизонту. Сам высокочастотный излучатель 3 ориентирован параллельно горизонту. В этом случае в зоне излучателя 3 в качестве отражающей поверхности выступит участок сферического корпуса 1. Он будет активно формировать звуковую панораму в направлении радиальной линии А совместно с высокочастотным излучателем 3, который, в свою очередь, формирует горизонтальную и вертикальную звуковую панораму в направлении луча В. Важной особенностью исполнения корпуса 1 является изготовление сферическими обеих его поверхностей - и наружной, и внутренней. При этом оказывается возможным регулирование и нейтрализация влияния собственных резонансных частот акустической системы. Корпус может быть выполнен из пластика. Он также может быть изготовлен из дерева. Заявленная конструкция акустической системы характеризуется тем, что у излучателя 3 нет плоской отражающей поверхности . Зато ее корпус имеет сферическую выпуклую отражающую поверхность. При описанном расположении излучателей она обеспечивает получение широкой диаграммы направленности в вертикальной и горизонтальной плоскостях. Это позволяет получить акустическую панораму, при которой восприятие звука в передней полуплоскости акустической системы остается практически постоянным- сидит ли слушатель, стоит или перемещается. Подобные акустические системы можно смонтировать на потолке таким образом, чтобы высокочастотный излучатель оставался внизу параллельным горизонтальному лучу В. Можно подобным образом сориентировать их при монтаже на стенах, колоннах и т.д. В результате можно получить цельную звуковую картинку в помещениях с большим количеством людей в местах отдыха, работы, питания и т.д. Оборудование такими системами автомобилей, включая автобусы, улучшит комфортность среды обитания указанных транспортных средств. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 3
