Сигнальное изделие
Номер патента: U 5791
Опубликовано: 30.12.2009
Текст

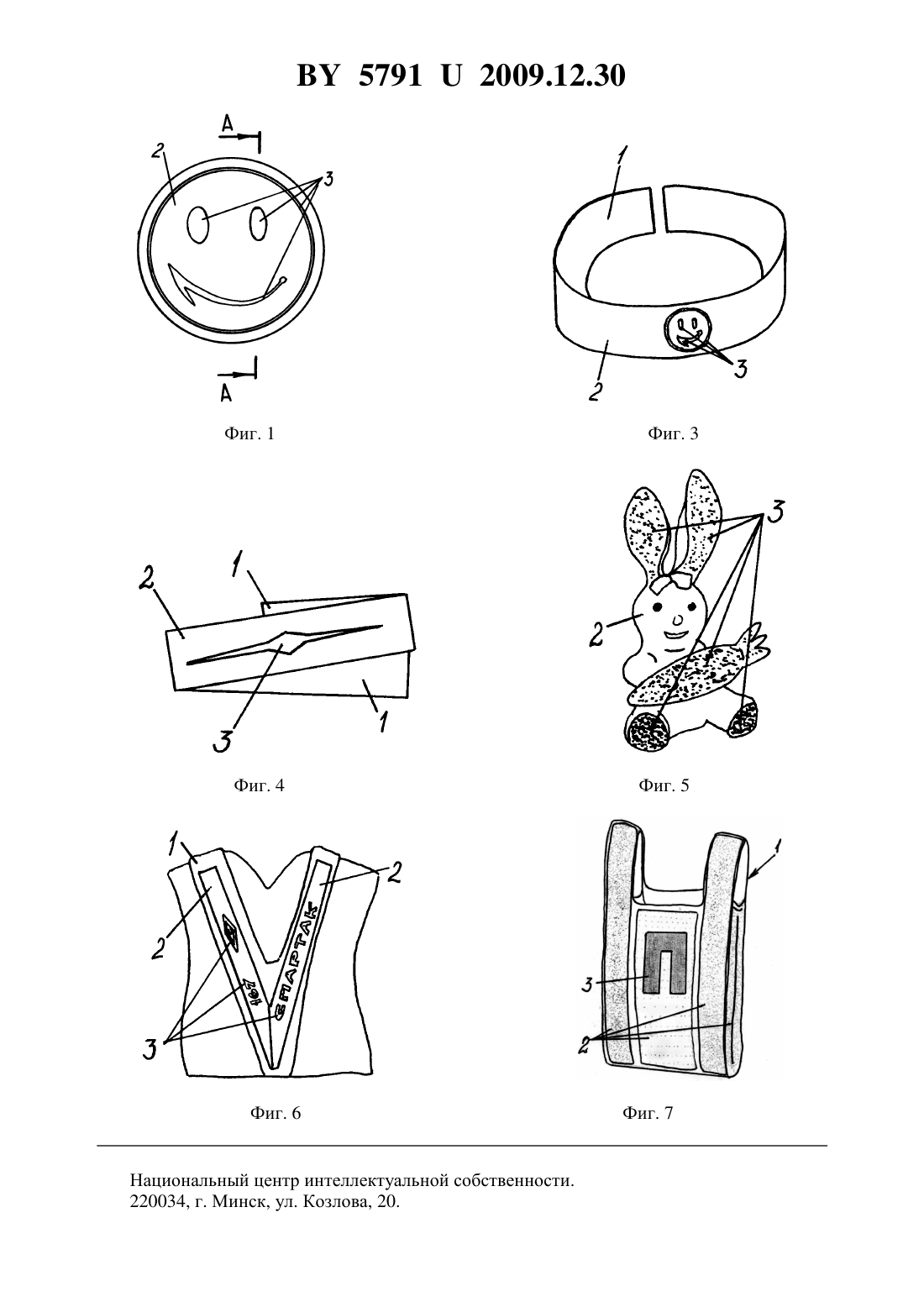

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Колос Александр Михайлович Парфнов Владимир Ильич(57) 1. Сигнальное изделие, имеющее прикрепленную к своему основанию световозвращающую пленку со светопропускающей краской, отличающееся тем, что основание выполнено из эластичного материала. 2. Изделие по п. 1, отличающееся тем, что основание выполнено в виде подвески. 3. Изделие по п. 1, отличающееся тем, что основание выполнено в виде браслета. 4. Изделие по п. 1, отличающееся тем, что основание выполнено в виде повязки. 5. Изделие по п. 1, отличающееся тем, что основание выполнено в виде игрушки. 6. Изделие по п. 1, отличающееся тем, что основание выполнено в виде атрибута спортивной экипировки. 7. Изделие по п. 1, отличающееся тем, что основание выполнено в виде пакета.(56) 1. Изделия световозвращающие для пешеходов. Технические требования и методы испытаний. Государственный стандарт Республики Беларусь СТБ ЕН 13356-2006. 2. Элементы детской и подростковой одежды световозвращающие. Общие технические требования. Государственный стандарт Республики Беларусь СТБ 1516-2007. 3. Патент 4234 , МПК 41 27/00, 2008. 4. Патент 2101779 С 1, МПК 09 13/16,60 13/00, В 32 В 9/00, 1998 (прототип). 5. Патент 2204154 С 2, МПК 02 5/124, 2003. 6. Световозвращающее устройство для одежды // Рекламный лист. Продукция фирмы ЗМ для личной безопасности, 2008. Полезная модель относится к предохранительным приспособлениям, временно прикрепляемым к одежде или надеваемым на какую-либо часть тела человека или на носимые им предметы. В настоящее время такие устройства, вошедшие во всеобщее употребление,именуются фликеры. Они относятся к световозвращающим изделиям, предназначенным для повышения безопасности пешехода путем усиления его видимости на дороге для водителей транспортных средств, особенно в темное время суток. Применение таких световозвращателей как сигнальных элементов регламентируется правилами дорожного движения и регулируется стандартами 1, 2. Известно сигнальное изделие 3, выполненное в виде отрезка контактной петельной ленты с прикрепленной к ее гладкой неконтактной стороне световозвращающей пленкой,соединенной с упомянутой лентой с помощью клеевого слоя. При этом на световозвращающую пленку нанесена краска. Однако недостатком такого устройства является сложность его конструкции и технологии изготовления. Известно более простое и наиболее близкое по сущности к полезной модели сигнальное изделие 4, имеющее прикрепленную к своему основанию световозвращающую пленку, на которой нанесена светопропускающая краска, отображающая рисунок или текст. В таком изделии опорный слой является основанием устройства. В качестве опорного слоя использована металлизированная лавсановая пленка. Такое выполнение опорного слоя (основания устройства) указывает на то, что он гибок, тверд, но не эластичен, т.е. при приложении незначительной нагрузки выдерживает свою форму и размеры, а при приложении значительной нагрузки может деформироваться и не вернуться в исходное состояние после прекращения действия нагрузки. Это снижает надежность эксплуатации всего сигнального изделия, так как возможно уменьшение полезной площади световозвращения. Задача полезной модели состоит в повышении надежности эксплуатации сигнального изделия. Поставленная задача решается тем, что сигнальное изделие, имеющее прикрепленную к своему основанию световозвращающую пленку со светопропускающей краской, имеет также отличительный признак основание выполнено из эластичного материала. Введение отличительного признака, в отличие от прототипа 4, позволит создать сигнальное изделие, которое под действием любой нагрузки деформируется, а после снятия этой нагрузки приобретает первоначальную форму. Это повысит эксплуатационную надежность такого сигнального изделия. Для вариантов выполнения полезной модели могут вводиться нижеследующие отличительные признаки основание выполнено в виде подвески основание выполнено в виде браслета 2 57912009.12.30 основание выполнено в виде повязки основание выполнено в виде игрушки основание выполнено в виде атрибута спортивной экипировки основание выполнено в виде пакета. Сущность полезной модели поясняется иллюстрациями. На фиг. 1, 3-7 показаны примеры выполнения сигнального изделия. На фиг. 2 - увеличенный разрез А-А по фиг. 1. Сигнальное изделие имеет основание 1, выполненное, например, в виде подвески(фиг. 1), браслета (фиг. 3), повязки (фиг. 4), игрушки (фиг. 5), атрибутики спортивной одежды (фиг. 6) или пакета (фиг. 7). К основанию 1 (фиг. 2), которое может выполняться из эластичного материала, например резины или любого эластомера, прикреплена световозвращающая пленка 2, на которой нанесена светопропускающая краска 3, формирующая, например, изображения улыбающегося лица (фиг. 1, 3), знака (фиг. 4), цветовой фон элементов игрушки (фиг. 5 ушки, морковка и лапки), надписи с эмблемой (фиг. 6), логотип (фиг. 7). Светопропускающая краска 3 применена для сохранения световозвращающих свойств пленки 2. Световозвращающая пленка 2 может быть выполнена из световозвращающего материала, например, или с флуоресцентным лимонно-желтым слоем, или с белым слоем. Световозвращающий материал с флуоресцентным лимонно-желтым слоем обладает повышенной заметностью в дневное время, на рассвете или в сумерках, а с белым - в ночное время. В качестве световозвращающего материала может быть применена известная его конструкция по российскому патенту 5. При этом световозвращающая пленка 2 может быть выполнена из световозвращающего материала разных цветов и характеристик, например из пленочных материалов Скотчлайт 6. Световозвращатель работает следующим образом. Падающий на поверхность световозвращающей пленки 2 (и даже на место, занимаемое краской 3) луч света, характеризующийся осью освещения 4 под определенным углом, преломляется в материале этой пленки 2 и отражается от него возвращающим лучом света, характеризующимся осью 5, с незначительным отклонением (доли секунд) от оси освещения 4, попадая в поле видимости, например, водителя транспортного средства, фара которого создает упомянутый падающий луч света. Благодаря применению высокоэффективных световозвращающих материалов и сохранению значительной световозвращающей площади при наличии на световозвращающей пленке 2 светопропускающей краски 3 обеспечивается необходимая стабильная видимость сигнального устройства не только в темное, но и в более светлое время суток. Так как основание 1 выполнено из эластичного материала, то после любой его деформации сигнальное изделие возвращается в свою первоначальную форму, что способствует повышению его эксплуатационной надежности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
МПК / Метки
МПК: G02B 5/00, A41D 27/00
Метки: изделие, сигнальное
