Измельчитель соломы для зерноуборочного комбайна

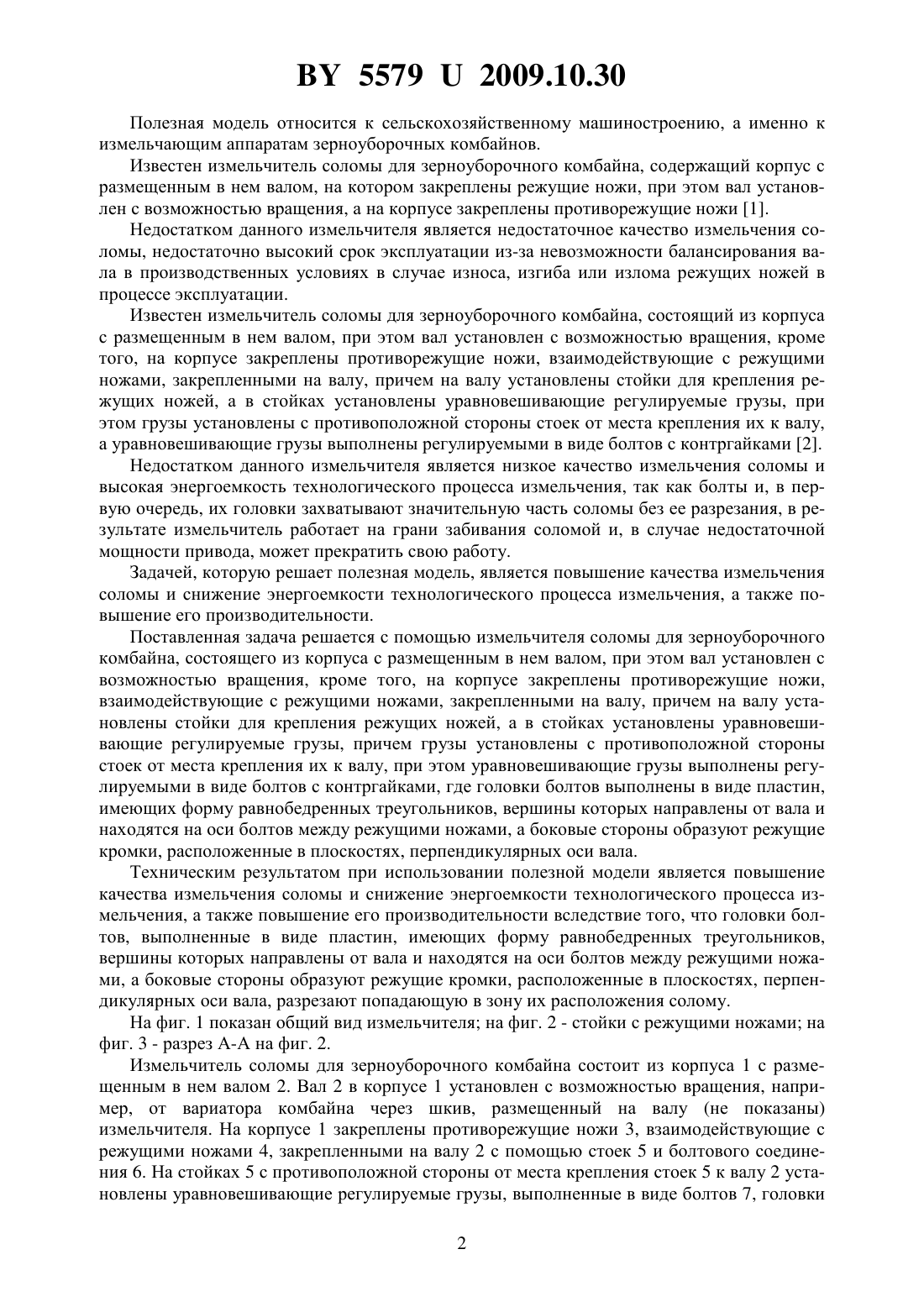

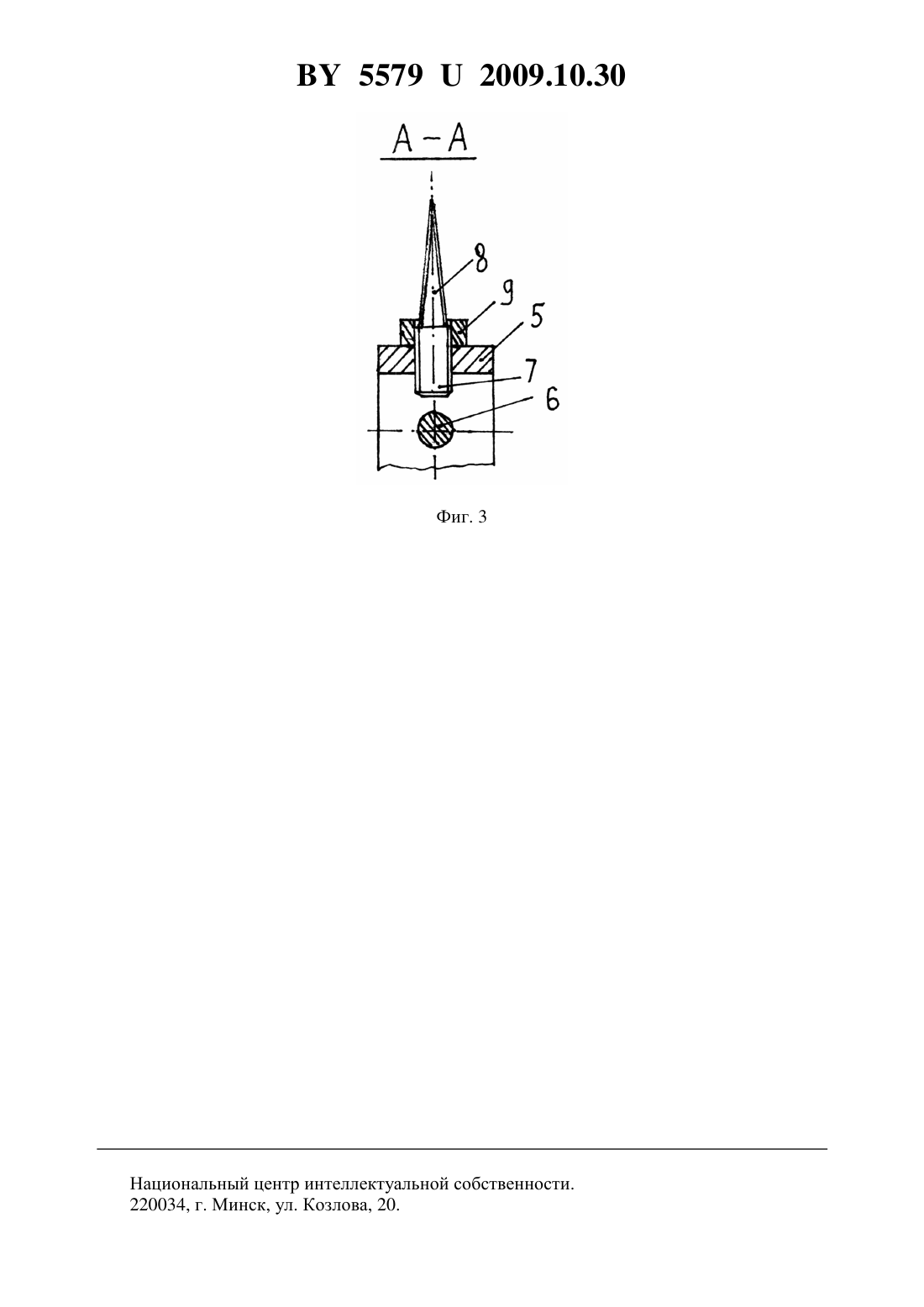

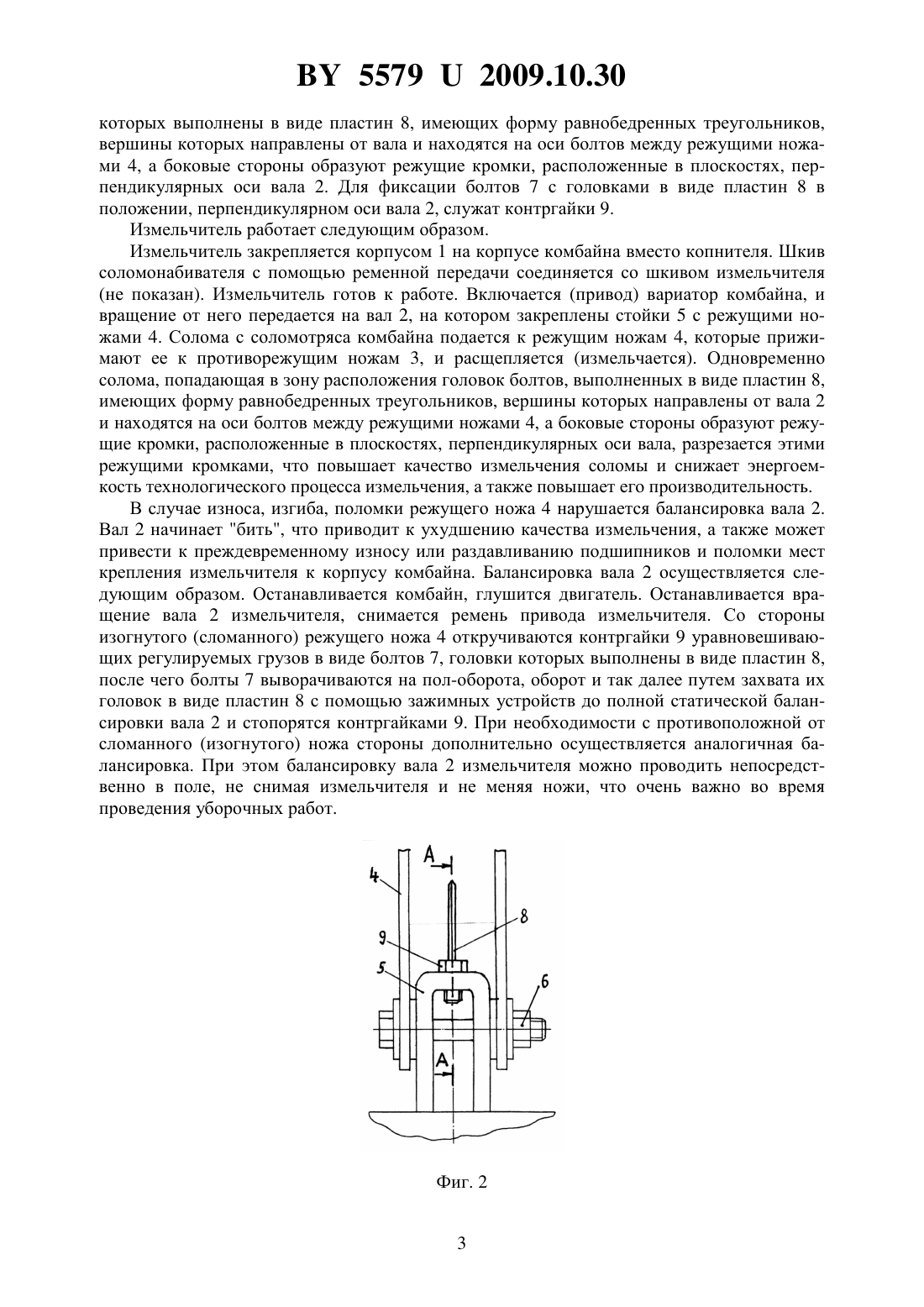

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ ДЛЯ ЗЕРНОУБОРОЧНОГО КОМБАЙНА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Антонишин Юрий Тихонович Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Измельчитель соломы для зерноуборочного комбайна, состоящий из корпуса с размещенным в нем валом, при этом вал установлен с возможностью вращения, кроме того, на корпусе закреплены противорежущие ножи, взаимодействующие с режущими ножами,закрепленными на валу, причем на валу установлены стойки для крепления режущих ножей, а в стойках установлены уравновешивающие регулируемые грузы, причем грузы установлены с противоположной стороны стоек от места крепления их к валу, при этом уравновешивающие грузы выполнены регулируемыми в виде болтов с контргайками, отличающийся тем, что головки болтов выполнены в виде пластин, имеющих форму равнобедренных треугольников, вершины которых направлены от вала и находятся на оси болтов между режущими ножами, а боковые стороны образуют режущие кромки, расположенные в плоскостях, перпендикулярных оси вала. 55792009.10.30 Полезная модель относится к сельскохозяйственному машиностроению, а именно к измельчающим аппаратам зерноуборочных комбайнов. Известен измельчитель соломы для зерноуборочного комбайна, содержащий корпус с размещенным в нем валом, на котором закреплены режущие ножи, при этом вал установлен с возможностью вращения, а на корпусе закреплены противорежущие ножи 1. Недостатком данного измельчителя является недостаточное качество измельчения соломы, недостаточно высокий срок эксплуатации из-за невозможности балансирования вала в производственных условиях в случае износа, изгиба или излома режущих ножей в процессе эксплуатации. Известен измельчитель соломы для зерноуборочного комбайна, состоящий из корпуса с размещенным в нем валом, при этом вал установлен с возможностью вращения, кроме того, на корпусе закреплены противорежущие ножи, взаимодействующие с режущими ножами, закрепленными на валу, причем на валу установлены стойки для крепления режущих ножей, а в стойках установлены уравновешивающие регулируемые грузы, при этом грузы установлены с противоположной стороны стоек от места крепления их к валу,а уравновешивающие грузы выполнены регулируемыми в виде болтов с контргайками 2. Недостатком данного измельчителя является низкое качество измельчения соломы и высокая энергоемкость технологического процесса измельчения, так как болты и, в первую очередь, их головки захватывают значительную часть соломы без ее разрезания, в результате измельчитель работает на грани забивания соломой и, в случае недостаточной мощности привода, может прекратить свою работу. Задачей, которую решает полезная модель, является повышение качества измельчения соломы и снижение энергоемкости технологического процесса измельчения, а также повышение его производительности. Поставленная задача решается с помощью измельчителя соломы для зерноуборочного комбайна, состоящего из корпуса с размещенным в нем валом, при этом вал установлен с возможностью вращения, кроме того, на корпусе закреплены противорежущие ножи,взаимодействующие с режущими ножами, закрепленными на валу, причем на валу установлены стойки для крепления режущих ножей, а в стойках установлены уравновешивающие регулируемые грузы, причем грузы установлены с противоположной стороны стоек от места крепления их к валу, при этом уравновешивающие грузы выполнены регулируемыми в виде болтов с контргайками, где головки болтов выполнены в виде пластин,имеющих форму равнобедренных треугольников, вершины которых направлены от вала и находятся на оси болтов между режущими ножами, а боковые стороны образуют режущие кромки, расположенные в плоскостях, перпендикулярных оси вала. Техническим результатом при использовании полезной модели является повышение качества измельчения соломы и снижение энергоемкости технологического процесса измельчения, а также повышение его производительности вследствие того, что головки болтов, выполненные в виде пластин, имеющих форму равнобедренных треугольников,вершины которых направлены от вала и находятся на оси болтов между режущими ножами, а боковые стороны образуют режущие кромки, расположенные в плоскостях, перпендикулярных оси вала, разрезают попадающую в зону их расположения солому. На фиг. 1 показан общий вид измельчителя на фиг. 2 - стойки с режущими ножами на фиг. 3 - разрез А-А на фиг. 2. Измельчитель соломы для зерноуборочного комбайна состоит из корпуса 1 с размещенным в нем валом 2. Вал 2 в корпусе 1 установлен с возможностью вращения, например, от вариатора комбайна через шкив, размещенный на валу (не показаны) измельчителя. На корпусе 1 закреплены противорежущие ножи 3, взаимодействующие с режущими ножами 4, закрепленными на валу 2 с помощью стоек 5 и болтового соединения 6. На стойках 5 с противоположной стороны от места крепления стоек 5 к валу 2 установлены уравновешивающие регулируемые грузы, выполненные в виде болтов 7, головки 2 55792009.10.30 которых выполнены в виде пластин 8, имеющих форму равнобедренных треугольников,вершины которых направлены от вала и находятся на оси болтов между режущими ножами 4, а боковые стороны образуют режущие кромки, расположенные в плоскостях, перпендикулярных оси вала 2. Для фиксации болтов 7 с головками в виде пластин 8 в положении, перпендикулярном оси вала 2, служат контргайки 9. Измельчитель работает следующим образом. Измельчитель закрепляется корпусом 1 на корпусе комбайна вместо копнителя. Шкив соломонабивателя с помощью ременной передачи соединяется со шкивом измельчителя(не показан). Измельчитель готов к работе. Включается (привод) вариатор комбайна, и вращение от него передается на вал 2, на котором закреплены стойки 5 с режущими ножами 4. Солома с соломотряса комбайна подается к режущим ножам 4, которые прижимают ее к противорежущим ножам 3, и расщепляется (измельчается). Одновременно солома, попадающая в зону расположения головок болтов, выполненных в виде пластин 8,имеющих форму равнобедренных треугольников, вершины которых направлены от вала 2 и находятся на оси болтов между режущими ножами 4, а боковые стороны образуют режущие кромки, расположенные в плоскостях, перпендикулярных оси вала, разрезается этими режущими кромками, что повышает качество измельчения соломы и снижает энергоемкость технологического процесса измельчения, а также повышает его производительность. В случае износа, изгиба, поломки режущего ножа 4 нарушается балансировка вала 2. Вал 2 начинает бить, что приводит к ухудшению качества измельчения, а также может привести к преждевременному износу или раздавливанию подшипников и поломки мест крепления измельчителя к корпусу комбайна. Балансировка вала 2 осуществляется следующим образом. Останавливается комбайн, глушится двигатель. Останавливается вращение вала 2 измельчителя, снимается ремень привода измельчителя. Со стороны изогнутого (сломанного) режущего ножа 4 откручиваются контргайки 9 уравновешивающих регулируемых грузов в виде болтов 7, головки которых выполнены в виде пластин 8,после чего болты 7 выворачиваются на пол-оборота, оборот и так далее путем захвата их головок в виде пластин 8 с помощью зажимных устройств до полной статической балансировки вала 2 и стопорятся контргайками 9. При необходимости с противоположной от сломанного (изогнутого) ножа стороны дополнительно осуществляется аналогичная балансировка. При этом балансировку вала 2 измельчителя можно проводить непосредственно в поле, не снимая измельчителя и не меняя ножи, что очень важно во время проведения уборочных работ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
