Очистка зерноуборочного комбайна

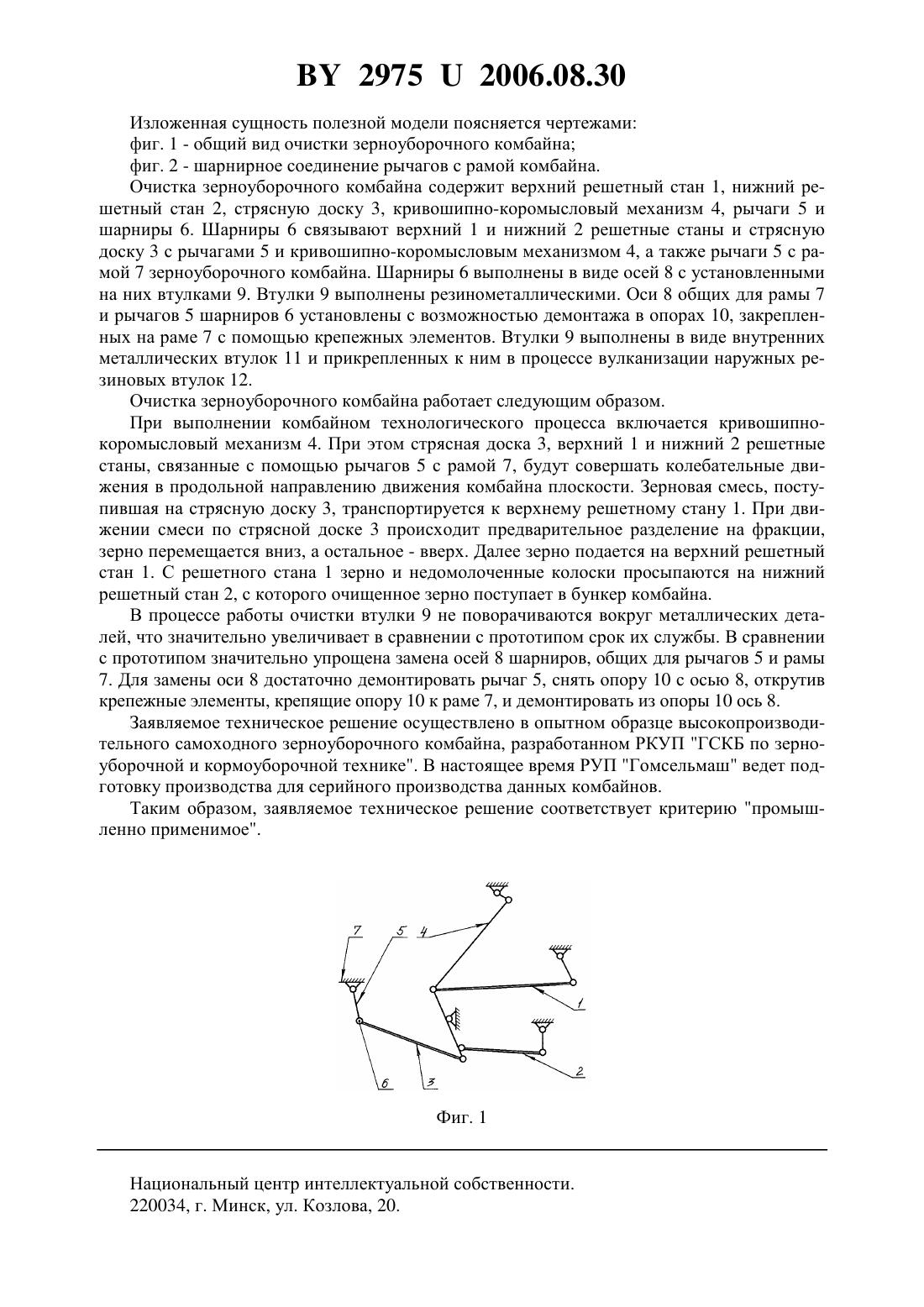

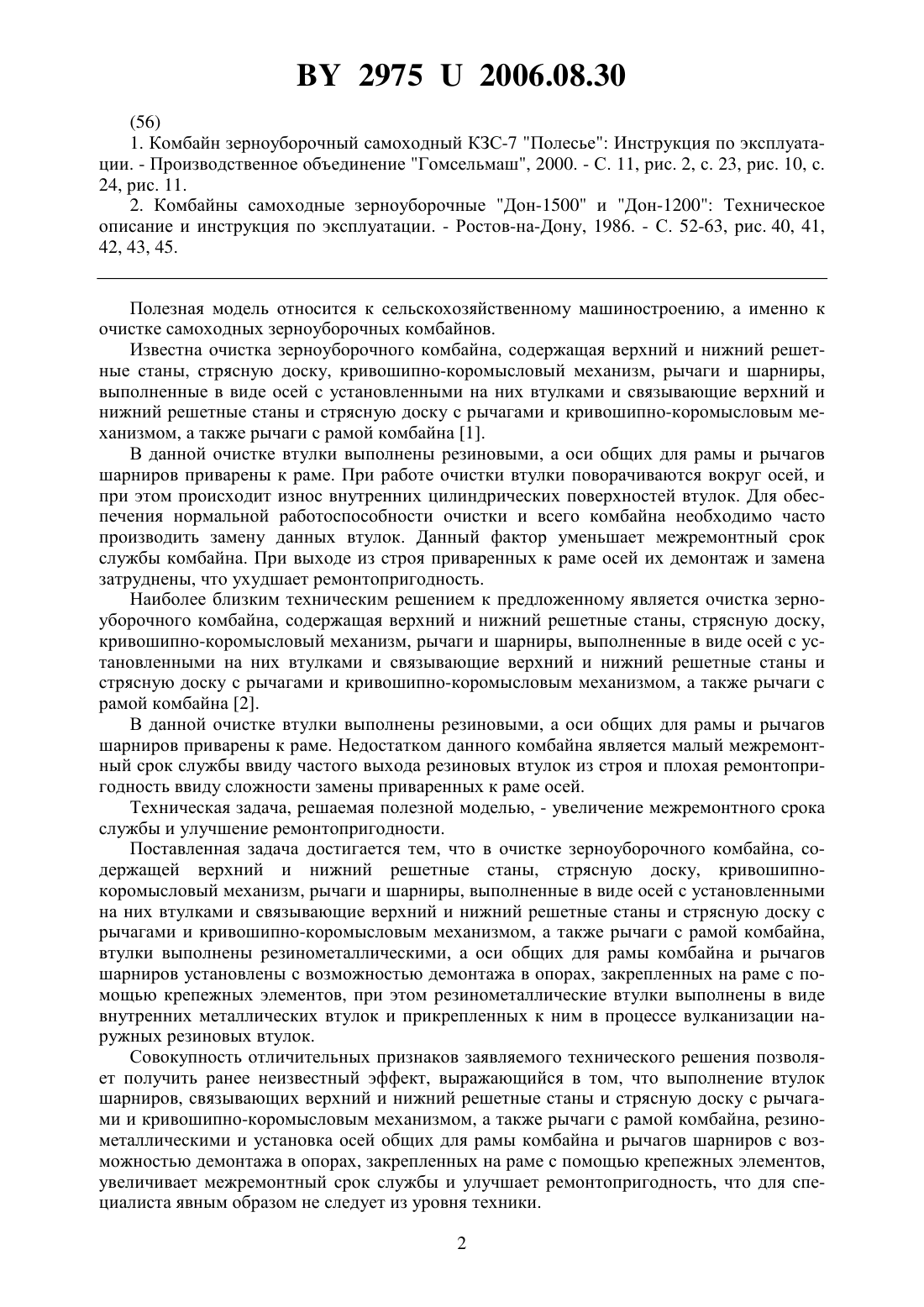

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Авторы Дюжев Андрей Анисимович Иоффе Марк Павлович Жмайлик Валерий Алексеевич Соловей Николай Федорович Дубина Александр Александрович Осипов Анатолий Дмитриевич(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(57) 1. Очистка зерноуборочного комбайна, содержащая верхний и нижний решетные станы, стрясную доску, кривошипно-коромысловый механизм, рычаги и шарниры, выполненные в виде осей с установленными на них втулками и связывающие верхний и нижний решетные станы и стрясную доску с рычагами и кривошипно-коромысловым механизмом,а также рычаги с рамой комбайна, отличающаяся тем, что втулки выполнены резинометаллическими, а оси общих для рамы комбайна и рычагов шарниров установлены с возможностью демонтажа в опорах, закрепленных на раме с помощью крепежных элементов. 2. Очистка по п. 1, отличающаяся тем, что резинометаллические втулки выполнены в виде внутренних металлических втулок и прикрепленных к ним в процессе вулканизации наружных резиновых втулок.(56) 1. Комбайн зерноуборочный самоходный КЗС-7 Полесье Инструкция по эксплуатации. - Производственное объединение Гомсельмаш, 2000. - С. 11, рис. 2, с. 23, рис. 10, с. 24, рис. 11. 2. Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200 Техническое описание и инструкция по эксплуатации. - Ростов-на-Дону, 1986. - С. 52-63, рис. 40, 41,42, 43, 45. Полезная модель относится к сельскохозяйственному машиностроению, а именно к очистке самоходных зерноуборочных комбайнов. Известна очистка зерноуборочного комбайна, содержащая верхний и нижний решетные станы, стрясную доску, кривошипно-коромысловый механизм, рычаги и шарниры,выполненные в виде осей с установленными на них втулками и связывающие верхний и нижний решетные станы и стрясную доску с рычагами и кривошипно-коромысловым механизмом, а также рычаги с рамой комбайна 1. В данной очистке втулки выполнены резиновыми, а оси общих для рамы и рычагов шарниров приварены к раме. При работе очистки втулки поворачиваются вокруг осей, и при этом происходит износ внутренних цилиндрических поверхностей втулок. Для обеспечения нормальной работоспособности очистки и всего комбайна необходимо часто производить замену данных втулок. Данный фактор уменьшает межремонтный срок службы комбайна. При выходе из строя приваренных к раме осей их демонтаж и замена затруднены, что ухудшает ремонтопригодность. Наиболее близким техническим решением к предложенному является очистка зерноуборочного комбайна, содержащая верхний и нижний решетные станы, стрясную доску,кривошипно-коромысловый механизм, рычаги и шарниры, выполненные в виде осей с установленными на них втулками и связывающие верхний и нижний решетные станы и стрясную доску с рычагами и кривошипно-коромысловым механизмом, а также рычаги с рамой комбайна 2. В данной очистке втулки выполнены резиновыми, а оси общих для рамы и рычагов шарниров приварены к раме. Недостатком данного комбайна является малый межремонтный срок службы ввиду частого выхода резиновых втулок из строя и плохая ремонтопригодность ввиду сложности замены приваренных к раме осей. Техническая задача, решаемая полезной моделью, - увеличение межремонтного срока службы и улучшение ремонтопригодности. Поставленная задача достигается тем, что в очистке зерноуборочного комбайна, содержащей верхний и нижний решетные станы, стрясную доску, кривошипнокоромысловый механизм, рычаги и шарниры, выполненные в виде осей с установленными на них втулками и связывающие верхний и нижний решетные станы и стрясную доску с рычагами и кривошипно-коромысловым механизмом, а также рычаги с рамой комбайна,втулки выполнены резинометаллическими, а оси общих для рамы комбайна и рычагов шарниров установлены с возможностью демонтажа в опорах, закрепленных на раме с помощью крепежных элементов, при этом резинометаллические втулки выполнены в виде внутренних металлических втулок и прикрепленных к ним в процессе вулканизации наружных резиновых втулок. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что выполнение втулок шарниров, связывающих верхний и нижний решетные станы и стрясную доску с рычагами и кривошипно-коромысловым механизмом, а также рычаги с рамой комбайна, резинометаллическими и установка осей общих для рамы комбайна и рычагов шарниров с возможностью демонтажа в опорах, закрепленных на раме с помощью крепежных элементов,увеличивает межремонтный срок службы и улучшает ремонтопригодность, что для специалиста явным образом не следует из уровня техники. 2 29752006.08.30 Изложенная сущность полезной модели поясняется чертежами фиг. 1 - общий вид очистки зерноуборочного комбайна фиг. 2 - шарнирное соединение рычагов с рамой комбайна. Очистка зерноуборочного комбайна содержит верхний решетный стан 1, нижний решетный стан 2, стрясную доску 3, кривошипно-коромысловый механизм 4, рычаги 5 и шарниры 6. Шарниры 6 связывают верхний 1 и нижний 2 решетные станы и стрясную доску 3 с рычагами 5 и кривошипно-коромысловым механизмом 4, а также рычаги 5 с рамой 7 зерноуборочного комбайна. Шарниры 6 выполнены в виде осей 8 с установленными на них втулками 9. Втулки 9 выполнены резинометаллическими. Оси 8 общих для рамы 7 и рычагов 5 шарниров 6 установлены с возможностью демонтажа в опорах 10, закрепленных на раме 7 с помощью крепежных элементов. Втулки 9 выполнены в виде внутренних металлических втулок 11 и прикрепленных к ним в процессе вулканизации наружных резиновых втулок 12. Очистка зерноуборочного комбайна работает следующим образом. При выполнении комбайном технологического процесса включается кривошипнокоромысловый механизм 4. При этом стрясная доска 3, верхний 1 и нижний 2 решетные станы, связанные с помощью рычагов 5 с рамой 7, будут совершать колебательные движения в продольной направлению движения комбайна плоскости. Зерновая смесь, поступившая на стрясную доску 3, транспортируется к верхнему решетному стану 1. При движении смеси по стрясной доске 3 происходит предварительное разделение на фракции,зерно перемещается вниз, а остальное - вверх. Далее зерно подается на верхний решетный стан 1. С решетного стана 1 зерно и недомолоченные колоски просыпаются на нижний решетный стан 2, с которого очищенное зерно поступает в бункер комбайна. В процессе работы очистки втулки 9 не поворачиваются вокруг металлических деталей, что значительно увеличивает в сравнении с прототипом срок их службы. В сравнении с прототипом значительно упрощена замена осей 8 шарниров, общих для рычагов 5 и рамы 7. Для замены оси 8 достаточно демонтировать рычаг 5, снять опору 10 с осью 8, открутив крепежные элементы, крепящие опору 10 к раме 7, и демонтировать из опоры 10 ось 8. Заявляемое техническое решение осуществлено в опытном образце высокопроизводительного самоходного зерноуборочного комбайна, разработанном РКУП ГСКБ по зерноуборочной и кормоуборочной технике. В настоящее время РУП Гомсельмаш ведет подготовку производства для серийного производства данных комбайнов. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
