Комбайн шахтный проходческий

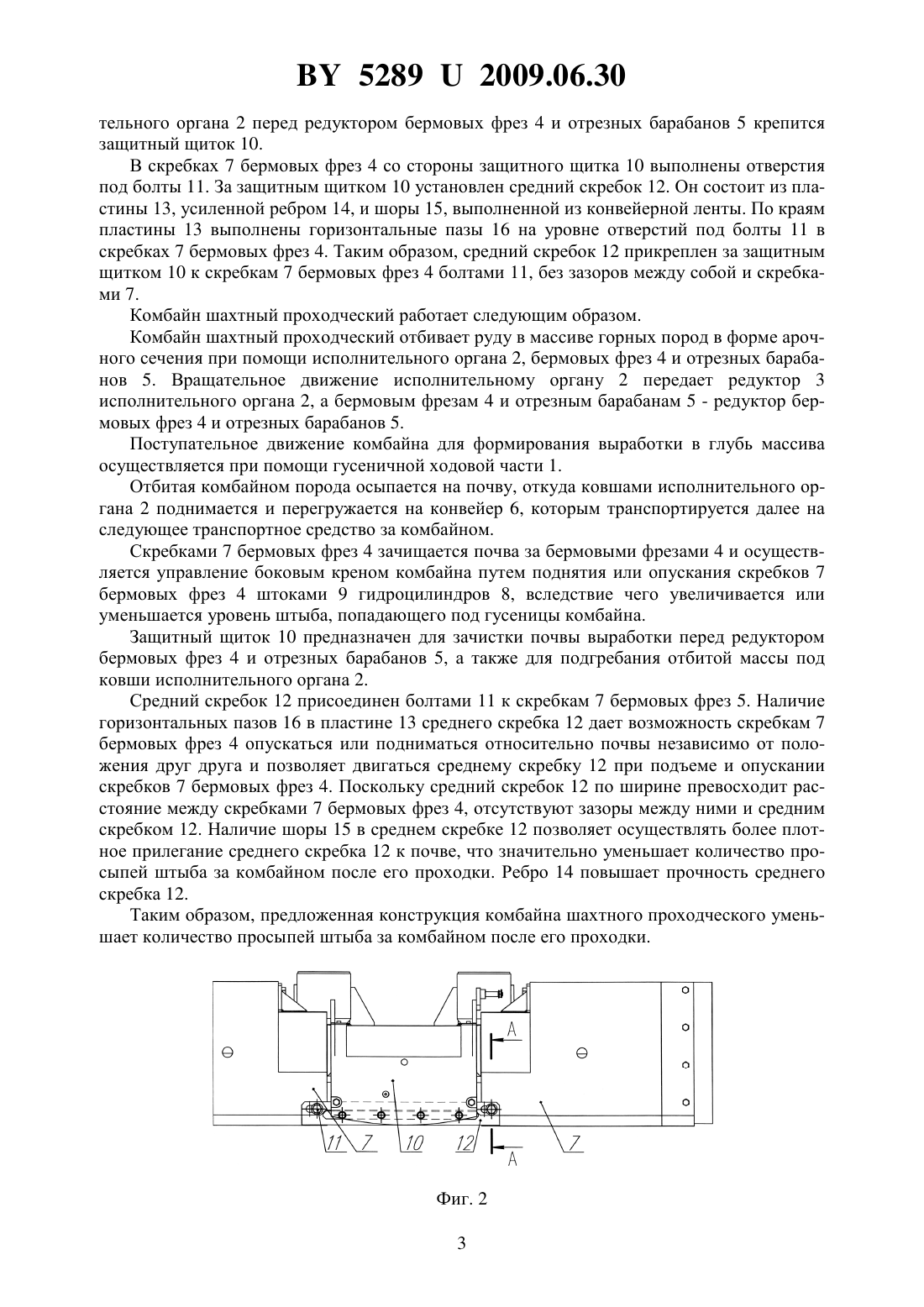

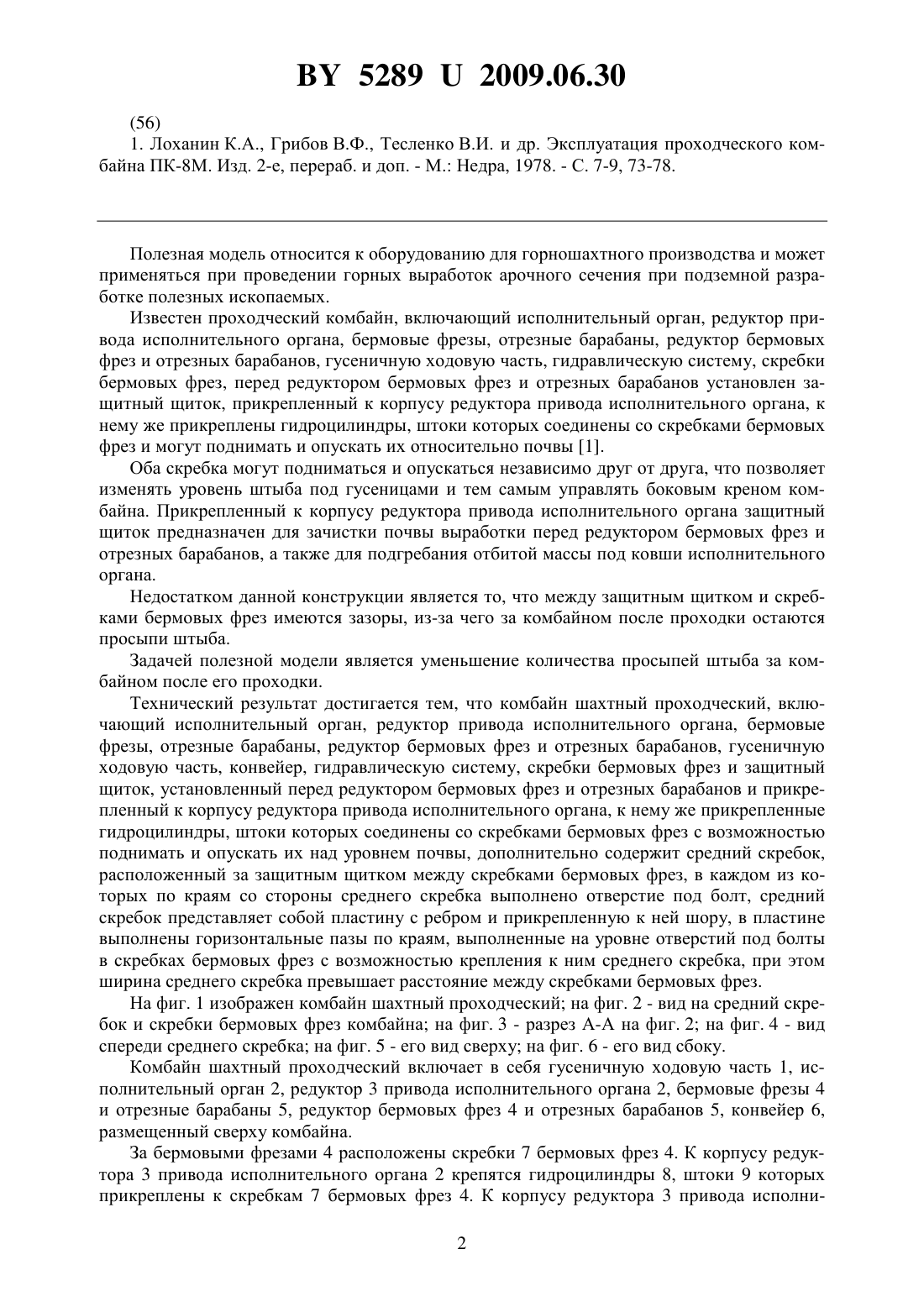

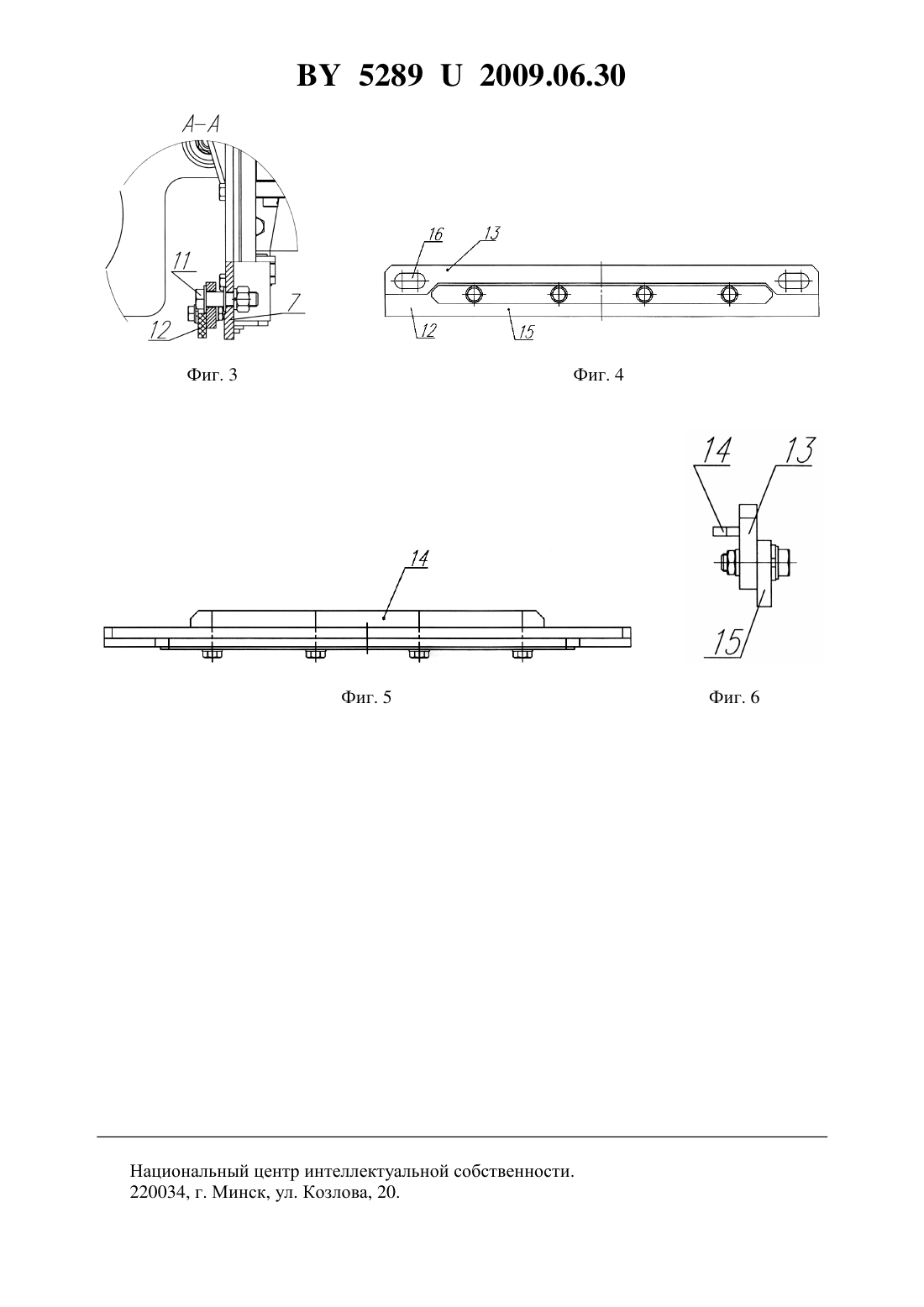

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Щерба Владимир Яковлевич Прушак Виктор Яковлевич Дворник Павел Александрович Михаленя Вячеслав Дмитриевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с Опытным производством(57) Комбайн шахтный проходческий, включающий исполнительный орган, редуктор привода исполнительного органа, бермовые фрезы, отрезные барабаны, редуктор бермовых фрез и отрезных барабанов, гусеничную ходовую часть, конвейер, гидравлическую систему, скребки бермовых фрез и защитный щиток, установленный перед редуктором бермовых фрез и отрезных барабанов и прикрепленный к корпусу редуктора привода исполнительного органа, к нему же прикрепленные гидроцилиндры, штоки которых соединены со скребками бермовых фрез с возможностью поднимать и опускать их над уровнем почвы, отличающийся тем, что дополнительно содержит средний скребок, расположенный за защитным щитком между скребками бермовых фрез, в каждом из которых по краям со стороны среднего скребка выполнено отверстие под болт, средний скребок представляет собой пластину с ребром и прикрепленную к ней шору, в пластине выполнены горизонтальные пазы по краям, выполненные на уровне отверстий под болты в скребках бермовых фрез с возможностью крепления к ним среднего скребка, при этом ширина среднего скребка превышает расстояние между скребками бермовых фрез.(56) 1. Лоханин К.А., Грибов В.Ф., Тесленко В.И. и др. Эксплуатация проходческого комбайна ПК-8 М. Изд. 2-е, перераб. и доп. - М. Недра, 1978. - С. 7-9, 73-78. Полезная модель относится к оборудованию для горношахтного производства и может применяться при проведении горных выработок арочного сечения при подземной разработке полезных ископаемых. Известен проходческий комбайн, включающий исполнительный орган, редуктор привода исполнительного органа, бермовые фрезы, отрезные барабаны, редуктор бермовых фрез и отрезных барабанов, гусеничную ходовую часть, гидравлическую систему, скребки бермовых фрез, перед редуктором бермовых фрез и отрезных барабанов установлен защитный щиток, прикрепленный к корпусу редуктора привода исполнительного органа, к нему же прикреплены гидроцилиндры, штоки которых соединены со скребками бермовых фрез и могут поднимать и опускать их относительно почвы 1. Оба скребка могут подниматься и опускаться независимо друг от друга, что позволяет изменять уровень штыба под гусеницами и тем самым управлять боковым креном комбайна. Прикрепленный к корпусу редуктора привода исполнительного органа защитный щиток предназначен для зачистки почвы выработки перед редуктором бермовых фрез и отрезных барабанов, а также для подгребания отбитой массы под ковши исполнительного органа. Недостатком данной конструкции является то, что между защитным щитком и скребками бермовых фрез имеются зазоры, из-за чего за комбайном после проходки остаются просыпи штыба. Задачей полезной модели является уменьшение количества просыпей штыба за комбайном после его проходки. Технический результат достигается тем, что комбайн шахтный проходческий, включающий исполнительный орган, редуктор привода исполнительного органа, бермовые фрезы, отрезные барабаны, редуктор бермовых фрез и отрезных барабанов, гусеничную ходовую часть, конвейер, гидравлическую систему, скребки бермовых фрез и защитный щиток, установленный перед редуктором бермовых фрез и отрезных барабанов и прикрепленный к корпусу редуктора привода исполнительного органа, к нему же прикрепленные гидроцилиндры, штоки которых соединены со скребками бермовых фрез с возможностью поднимать и опускать их над уровнем почвы, дополнительно содержит средний скребок,расположенный за защитным щитком между скребками бермовых фрез, в каждом из которых по краям со стороны среднего скребка выполнено отверстие под болт, средний скребок представляет собой пластину с ребром и прикрепленную к ней шору, в пластине выполнены горизонтальные пазы по краям, выполненные на уровне отверстий под болты в скребках бермовых фрез с возможностью крепления к ним среднего скребка, при этом ширина среднего скребка превышает расстояние между скребками бермовых фрез. На фиг. 1 изображен комбайн шахтный проходческий на фиг. 2 - вид на средний скребок и скребки бермовых фрез комбайна на фиг. 3 - разрез А-А на фиг. 2 на фиг. 4 - вид спереди среднего скребка на фиг. 5 - его вид сверху на фиг. 6 - его вид сбоку. Комбайн шахтный проходческий включает в себя гусеничную ходовую часть 1, исполнительный орган 2, редуктор 3 привода исполнительного органа 2, бермовые фрезы 4 и отрезные барабаны 5, редуктор бермовых фрез 4 и отрезных барабанов 5, конвейер 6,размещенный сверху комбайна. За бермовыми фрезами 4 расположены скребки 7 бермовых фрез 4. К корпусу редуктора 3 привода исполнительного органа 2 крепятся гидроцилиндры 8, штоки 9 которых прикреплены к скребкам 7 бермовых фрез 4. К корпусу редуктора 3 привода исполни 2 52892009.06.30 тельного органа 2 перед редуктором бермовых фрез 4 и отрезных барабанов 5 крепится защитный щиток 10. В скребках 7 бермовых фрез 4 со стороны защитного щитка 10 выполнены отверстия под болты 11. За защитным щитком 10 установлен средний скребок 12. Он состоит из пластины 13, усиленной ребром 14, и шоры 15, выполненной из конвейерной ленты. По краям пластины 13 выполнены горизонтальные пазы 16 на уровне отверстий под болты 11 в скребках 7 бермовых фрез 4. Таким образом, средний скребок 12 прикреплен за защитным щитком 10 к скребкам 7 бермовых фрез 4 болтами 11, без зазоров между собой и скребками 7. Комбайн шахтный проходческий работает следующим образом. Комбайн шахтный проходческий отбивает руду в массиве горных пород в форме арочного сечения при помощи исполнительного органа 2, бермовых фрез 4 и отрезных барабанов 5. Вращательное движение исполнительному органу 2 передает редуктор 3 исполнительного органа 2, а бермовым фрезам 4 и отрезным барабанам 5 - редуктор бермовых фрез 4 и отрезных барабанов 5. Поступательное движение комбайна для формирования выработки в глубь массива осуществляется при помощи гусеничной ходовой части 1. Отбитая комбайном порода осыпается на почву, откуда ковшами исполнительного органа 2 поднимается и перегружается на конвейер 6, которым транспортируется далее на следующее транспортное средство за комбайном. Скребками 7 бермовых фрез 4 зачищается почва за бермовыми фрезами 4 и осуществляется управление боковым креном комбайна путем поднятия или опускания скребков 7 бермовых фрез 4 штоками 9 гидроцилиндров 8, вследствие чего увеличивается или уменьшается уровень штыба, попадающего под гусеницы комбайна. Защитный щиток 10 предназначен для зачистки почвы выработки перед редуктором бермовых фрез 4 и отрезных барабанов 5, а также для подгребания отбитой массы под ковши исполнительного органа 2. Средний скребок 12 присоединен болтами 11 к скребкам 7 бермовых фрез 5. Наличие горизонтальных пазов 16 в пластине 13 среднего скребка 12 дает возможность скребкам 7 бермовых фрез 4 опускаться или подниматься относительно почвы независимо от положения друг друга и позволяет двигаться среднему скребку 12 при подъеме и опускании скребков 7 бермовых фрез 4. Поскольку средний скребок 12 по ширине превосходит расстояние между скребками 7 бермовых фрез 4, отсутствуют зазоры между ними и средним скребком 12. Наличие шоры 15 в среднем скребке 12 позволяет осуществлять более плотное прилегание среднего скребка 12 к почве, что значительно уменьшает количество просыпей штыба за комбайном после его проходки. Ребро 14 повышает прочность среднего скребка 12. Таким образом, предложенная конструкция комбайна шахтного проходческого уменьшает количество просыпей штыба за комбайном после его проходки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
