Газовая горелка

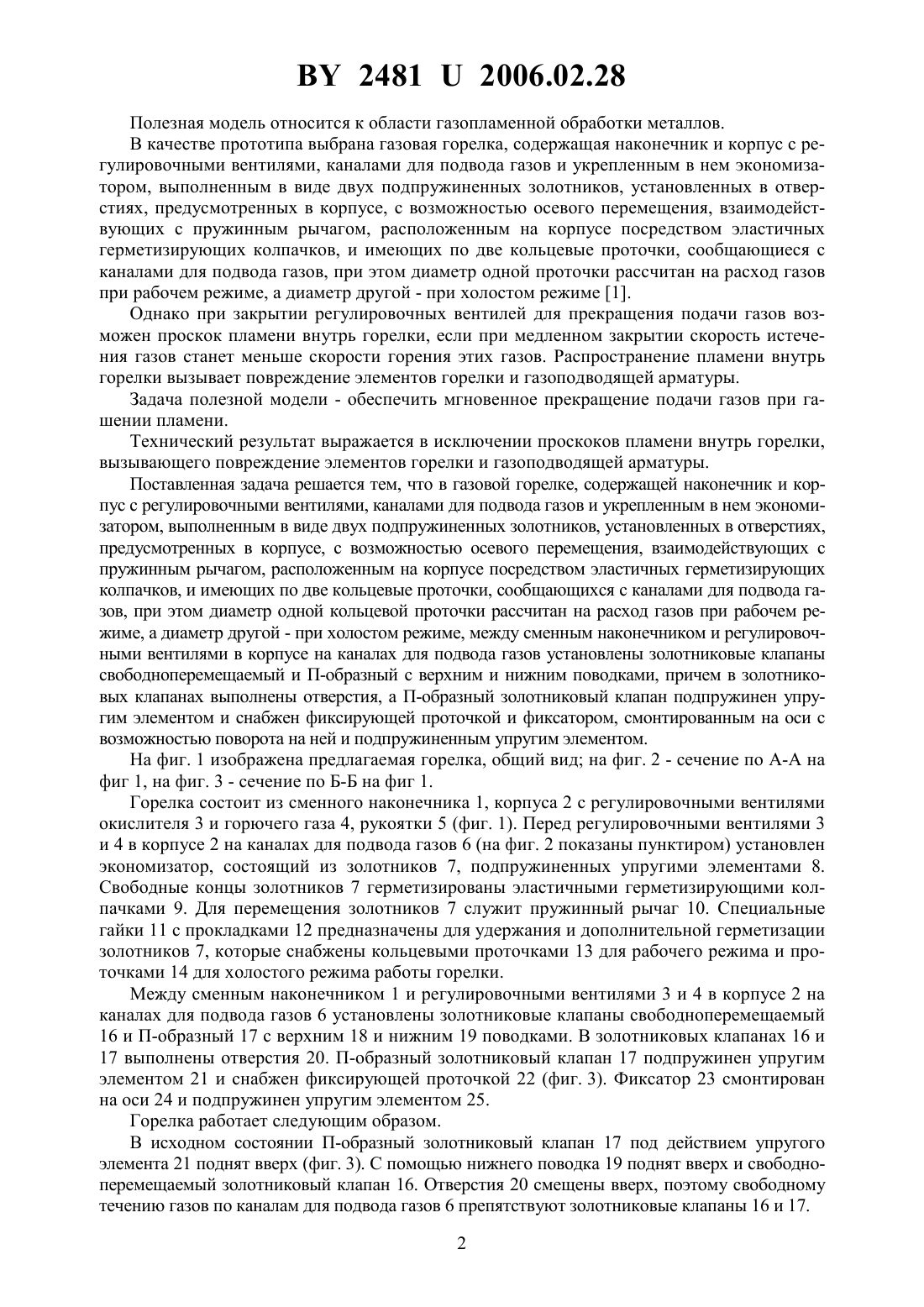

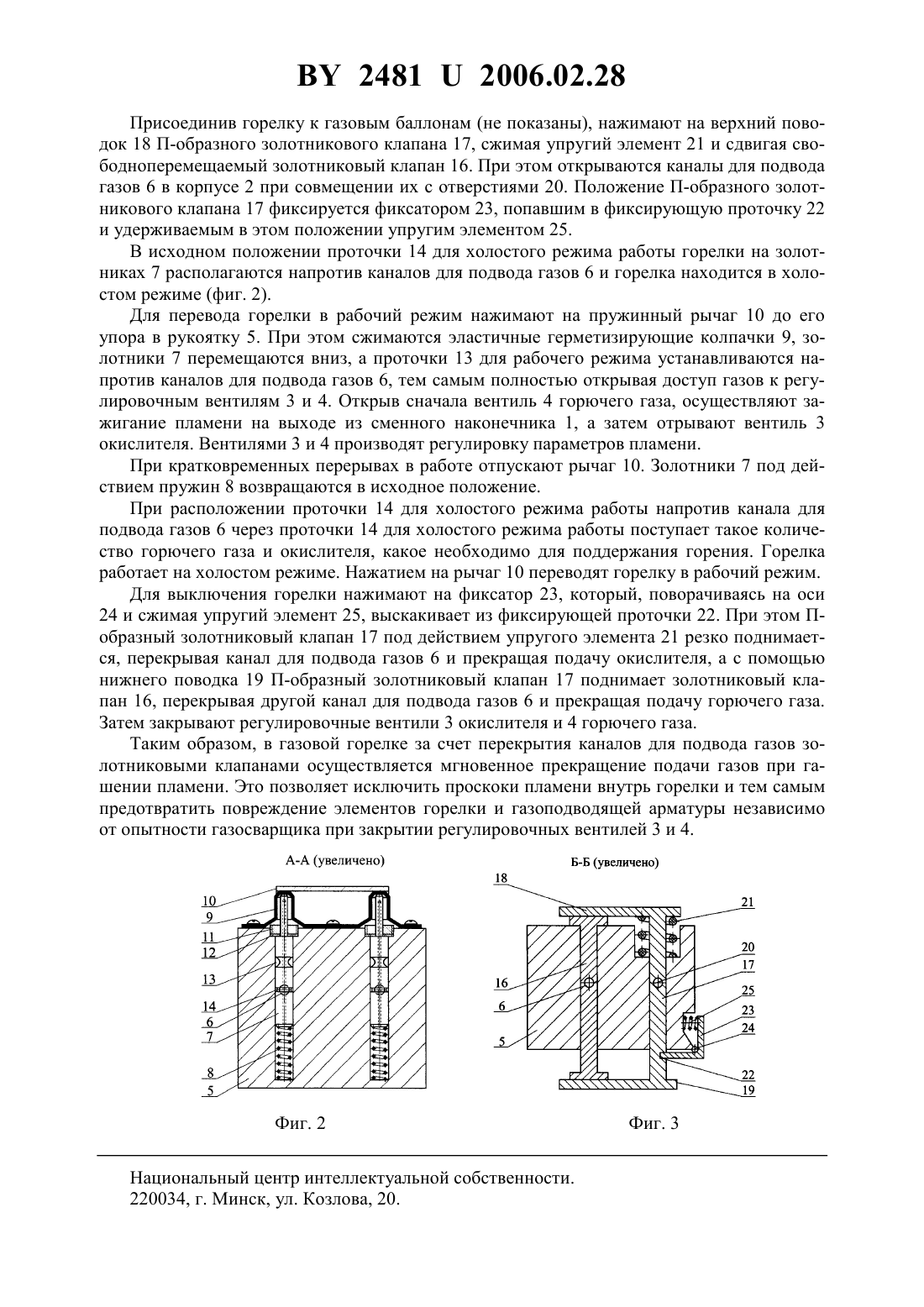

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Буйкус Кястас Вито(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Газовая горелка, содержащая наконечник и корпус с регулировочными вентилями, каналами для подвода газов и укрепленным в нем экономизатором, выполненным в виде двух подпружиненных золотников, установленных в отверстиях, предусмотренных в корпусе, с возможностью осевого перемещения, взаимодействующих с пружинным рычагом,расположенным на корпусе посредством эластичных герметизирующих колпачков, и имеющих по две кольцевые проточки, сообщающихся с каналами для подвода газов, при этом диаметр одной кольцевой проточки рассчитан на расход газов при рабочем режиме, а диаметр другой - при холостом режиме, отличающаяся тем, что между сменным наконечником и регулировочными вентилями в корпусе на каналах для подвода газов установлены золотниковые клапаны свободноперемещаемый и П-образный с верхним и нижним поводками, причем в золотниковых клапанах выполнены отверстия, а П-образный золотниковый клапан подпружинен упругим элементом и снабжен фиксирующей проточкой и фиксатором, смонтированным на оси с возможностью поворота на ней и подпружиненным упругим элементом. 24812006.02.28 Полезная модель относится к области газопламенной обработки металлов. В качестве прототипа выбрана газовая горелка, содержащая наконечник и корпус с регулировочными вентилями, каналами для подвода газов и укрепленным в нем экономизатором, выполненным в виде двух подпружиненных золотников, установленных в отверстиях, предусмотренных в корпусе, с возможностью осевого перемещения, взаимодействующих с пружинным рычагом, расположенным на корпусе посредством эластичных герметизирующих колпачков, и имеющих по две кольцевые проточки, сообщающиеся с каналами для подвода газов, при этом диаметр одной проточки рассчитан на расход газов при рабочем режиме, а диаметр другой - при холостом режиме 1. Однако при закрытии регулировочных вентилей для прекращения подачи газов возможен проскок пламени внутрь горелки, если при медленном закрытии скорость истечения газов станет меньше скорости горения этих газов. Распространение пламени внутрь горелки вызывает повреждение элементов горелки и газоподводящей арматуры. Задача полезной модели - обеспечить мгновенное прекращение подачи газов при гашении пламени. Технический результат выражается в исключении проскоков пламени внутрь горелки,вызывающего повреждение элементов горелки и газоподводящей арматуры. Поставленная задача решается тем, что в газовой горелке, содержащей наконечник и корпус с регулировочными вентилями, каналами для подвода газов и укрепленным в нем экономизатором, выполненным в виде двух подпружиненных золотников, установленных в отверстиях,предусмотренных в корпусе, с возможностью осевого перемещения, взаимодействующих с пружинным рычагом, расположенным на корпусе посредством эластичных герметизирующих колпачков, и имеющих по две кольцевые проточки, сообщающихся с каналами для подвода газов, при этом диаметр одной кольцевой проточки рассчитан на расход газов при рабочем режиме, а диаметр другой - при холостом режиме, между сменным наконечником и регулировочными вентилями в корпусе на каналах для подвода газов установлены золотниковые клапаны свободноперемещаемый и П-образный с верхним и нижним поводками, причем в золотниковых клапанах выполнены отверстия, а П-образный золотниковый клапан подпружинен упругим элементом и снабжен фиксирующей проточкой и фиксатором, смонтированным на оси с возможностью поворота на ней и подпружиненным упругим элементом. На фиг. 1 изображена предлагаемая горелка, общий вид на фиг. 2 - сечение по А-А на фиг 1, на фиг. 3 - сечение по Б-Б на фиг 1. Горелка состоит из сменного наконечника 1, корпуса 2 с регулировочными вентилями окислителя 3 и горючего газа 4, рукоятки 5 (фиг. 1). Перед регулировочными вентилями 3 и 4 в корпусе 2 на каналах для подвода газов 6 (на фиг. 2 показаны пунктиром) установлен экономизатор, состоящий из золотников 7, подпружиненных упругими элементами 8. Свободные концы золотников 7 герметизированы эластичными герметизирующими колпачками 9. Для перемещения золотников 7 служит пружинный рычаг 10. Специальные гайки 11 с прокладками 12 предназначены для удержания и дополнительной герметизации золотников 7, которые снабжены кольцевыми проточками 13 для рабочего режима и проточками 14 для холостого режима работы горелки. Между сменным наконечником 1 и регулировочными вентилями 3 и 4 в корпусе 2 на каналах для подвода газов 6 установлены золотниковые клапаны свободноперемещаемый 16 и П-образный 17 с верхним 18 и нижним 19 поводками. В золотниковых клапанах 16 и 17 выполнены отверстия 20. П-образный золотниковый клапан 17 подпружинен упругим элементом 21 и снабжен фиксирующей проточкой 22 (фиг. 3). Фиксатор 23 смонтирован на оси 24 и подпружинен упругим элементом 25. Горелка работает следующим образом. В исходном состоянии П-образный золотниковый клапан 17 под действием упругого элемента 21 поднят вверх (фиг. 3). С помощью нижнего поводка 19 поднят вверх и свободноперемещаемый золотниковый клапан 16. Отверстия 20 смещены вверх, поэтому свободному течению газов по каналам для подвода газов 6 препятствуют золотниковые клапаны 16 и 17. 2 24812006.02.28 Присоединив горелку к газовым баллонам (не показаны), нажимают на верхний поводок 18 П-образного золотникового клапана 17, сжимая упругий элемент 21 и сдвигая свободноперемещаемый золотниковый клапан 16. При этом открываются каналы для подвода газов 6 в корпусе 2 при совмещении их с отверстиями 20. Положение П-образного золотникового клапана 17 фиксируется фиксатором 23, попавшим в фиксирующую проточку 22 и удерживаемым в этом положении упругим элементом 25. В исходном положении проточки 14 для холостого режима работы горелки на золотниках 7 располагаются напротив каналов для подвода газов 6 и горелка находится в холостом режиме (фиг. 2). Для перевода горелки в рабочий режим нажимают на пружинный рычаг 10 до его упора в рукоятку 5. При этом сжимаются эластичные герметизирующие колпачки 9, золотники 7 перемещаются вниз, а проточки 13 для рабочего режима устанавливаются напротив каналов для подвода газов 6, тем самым полностью открывая доступ газов к регулировочным вентилям 3 и 4. Открыв сначала вентиль 4 горючего газа, осуществляют зажигание пламени на выходе из сменного наконечника 1, а затем отрывают вентиль 3 окислителя. Вентилями 3 и 4 производят регулировку параметров пламени. При кратковременных перерывах в работе отпускают рычаг 10. Золотники 7 под действием пружин 8 возвращаются в исходное положение. При расположении проточки 14 для холостого режима работы напротив канала для подвода газов 6 через проточки 14 для холостого режима работы поступает такое количество горючего газа и окислителя, какое необходимо для поддержания горения. Горелка работает на холостом режиме. Нажатием на рычаг 10 переводят горелку в рабочий режим. Для выключения горелки нажимают на фиксатор 23, который, поворачиваясь на оси 24 и сжимая упругий элемент 25, выскакивает из фиксирующей проточки 22. При этом Побразный золотниковый клапан 17 под действием упругого элемента 21 резко поднимается, перекрывая канал для подвода газов 6 и прекращая подачу окислителя, а с помощью нижнего поводка 19 П-образный золотниковый клапан 17 поднимает золотниковый клапан 16, перекрывая другой канал для подвода газов 6 и прекращая подачу горючего газа. Затем закрывают регулировочные вентили 3 окислителя и 4 горючего газа. Таким образом, в газовой горелке за счет перекрытия каналов для подвода газов золотниковыми клапанами осуществляется мгновенное прекращение подачи газов при гашении пламени. Это позволяет исключить проскоки пламени внутрь горелки и тем самым предотвратить повреждение элементов горелки и газоподводящей арматуры независимо от опытности газосварщика при закрытии регулировочных вентилей 3 и 4. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
