Устройство для образования уширения в скважине

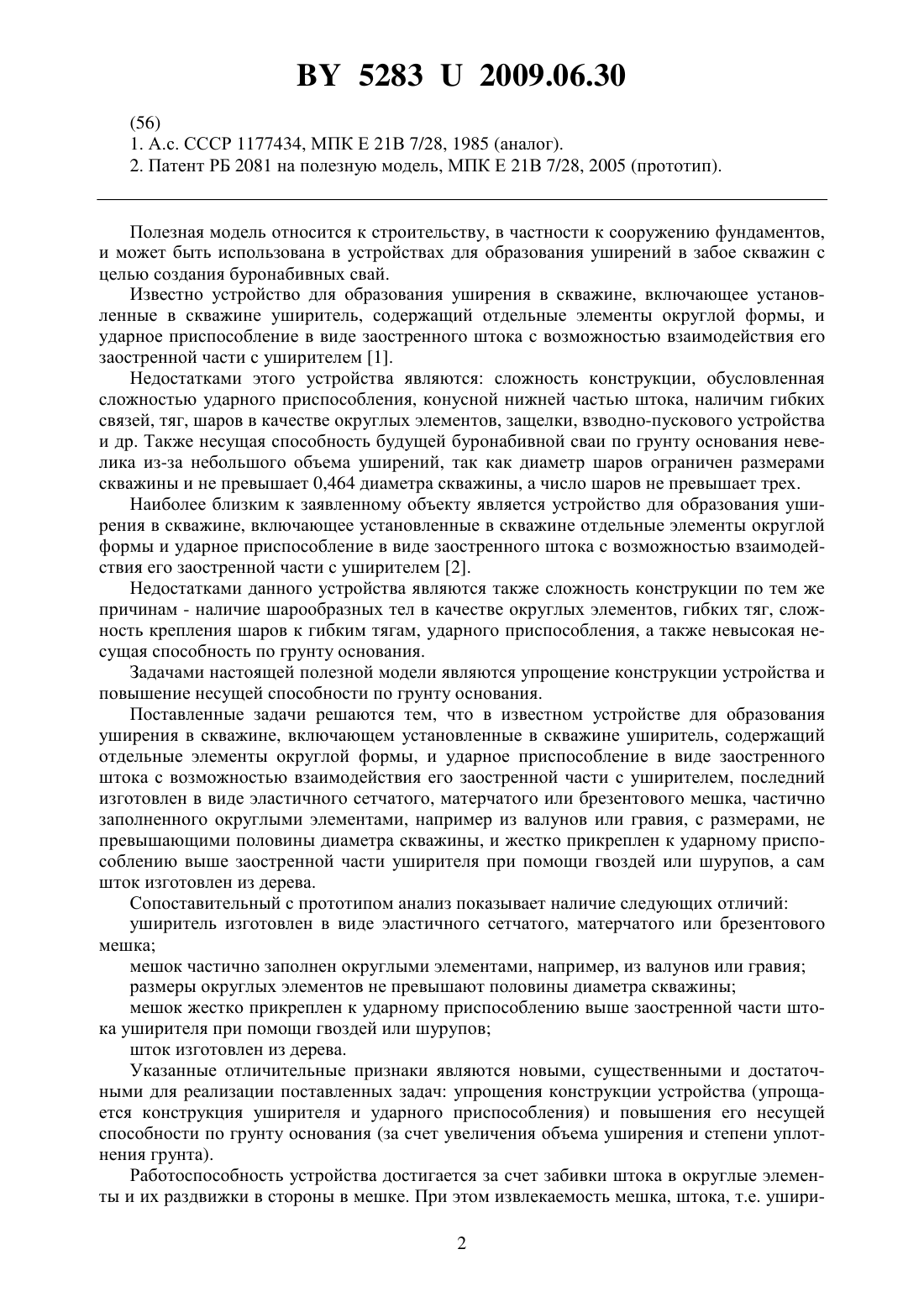

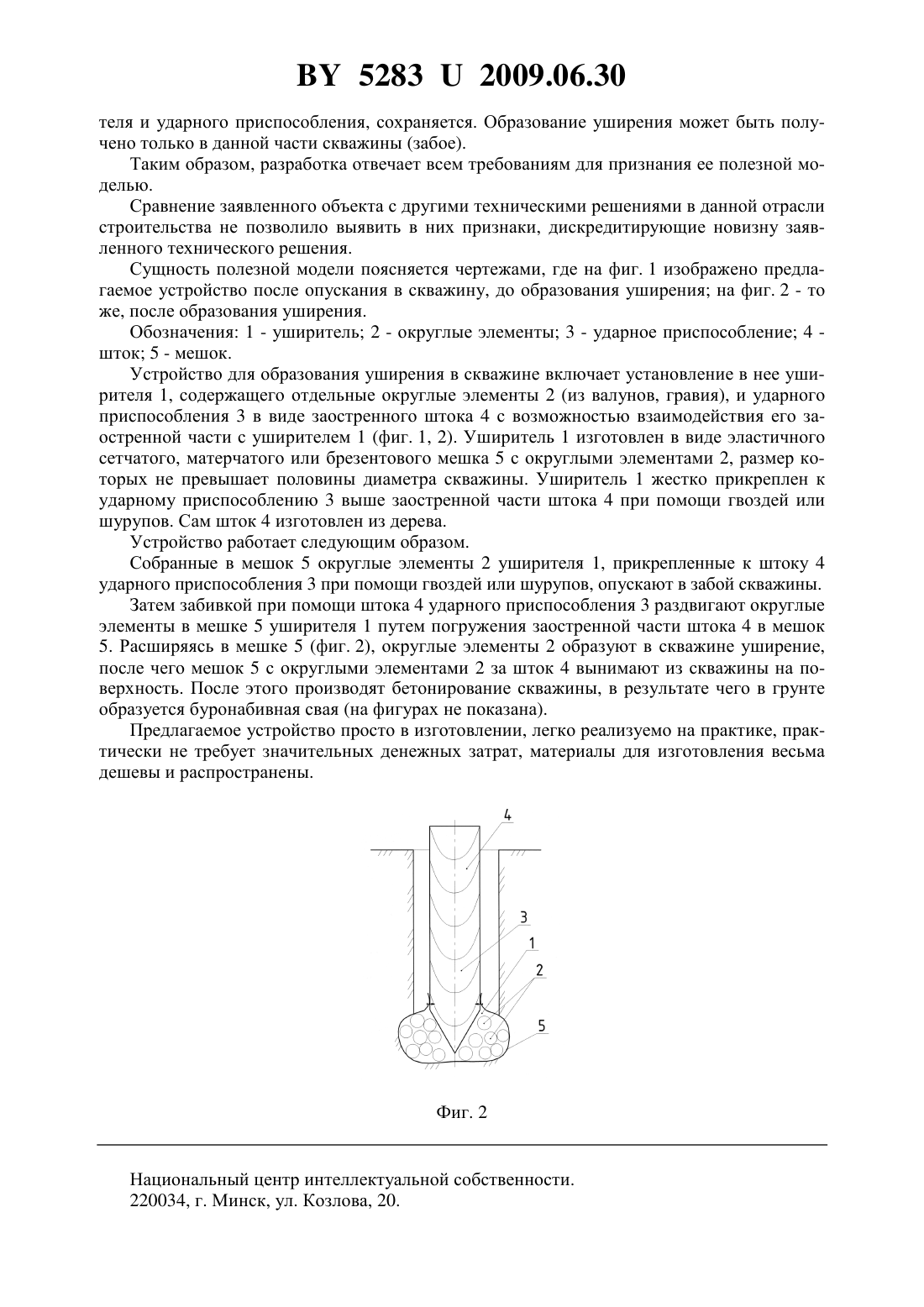

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ УШИРЕНИЯ В СКВАЖИНЕ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Пойта Птр Степанович Чернюк Владимир Петрович Кузьмич Птр Михайлович Семенюк Сергей Михайлович Пчелин Вячеслав Николаевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство для образования уширения в скважине, включающее установленные в скважине уширитель, содержащий отдельные элементы округлой формы, и ударное приспособление в виде заостренного штока с возможностью взаимодействия его заостренной части с уширителем, отличающееся тем, что уширитель изготовлен в виде эластичного сетчатого, матерчатого или брезентового мешка, частично заполненного округлыми элементами, например из валунов или гравия, с размерами, не превышающими половины диаметра скважины, и жестко прикреплен к ударному приспособлению выше заостренной части штока уширителя при помощи гвоздей или шурупов, а сам шток изготовлен из дерева.(56) 1. А.с. СССР 1177434, МПК Е 21 В 7/28, 1985 (аналог). 2. Патент РБ 2081 на полезную модель, МПК Е 21 В 7/28, 2005 (прототип). Полезная модель относится к строительству, в частности к сооружению фундаментов,и может быть использована в устройствах для образования уширений в забое скважин с целью создания буронабивных свай. Известно устройство для образования уширения в скважине, включающее установленные в скважине уширитель, содержащий отдельные элементы округлой формы, и ударное приспособление в виде заостренного штока с возможностью взаимодействия его заостренной части с уширителем 1. Недостатками этого устройства являются сложность конструкции, обусловленная сложностью ударного приспособления, конусной нижней частью штока, наличим гибких связей, тяг, шаров в качестве округлых элементов, защелки, взводно-пускового устройства и др. Также несущая способность будущей буронабивной сваи по грунту основания невелика из-за небольшого объема уширений, так как диаметр шаров ограничен размерами скважины и не превышает 0,464 диаметра скважины, а число шаров не превышает трех. Наиболее близким к заявленному объекту является устройство для образования уширения в скважине, включающее установленные в скважине отдельные элементы округлой формы и ударное приспособление в виде заостренного штока с возможностью взаимодействия его заостренной части с уширителем 2. Недостатками данного устройства являются также сложность конструкции по тем же причинам - наличие шарообразных тел в качестве округлых элементов, гибких тяг, сложность крепления шаров к гибким тягам, ударного приспособления, а также невысокая несущая способность по грунту основания. Задачами настоящей полезной модели являются упрощение конструкции устройства и повышение несущей способности по грунту основания. Поставленные задачи решаются тем, что в известном устройстве для образования уширения в скважине, включающем установленные в скважине уширитель, содержащий отдельные элементы округлой формы, и ударное приспособление в виде заостренного штока с возможностью взаимодействия его заостренной части с уширителем, последний изготовлен в виде эластичного сетчатого, матерчатого или брезентового мешка, частично заполненного округлыми элементами, например из валунов или гравия, с размерами, не превышающими половины диаметра скважины, и жестко прикреплен к ударному приспособлению выше заостренной части уширителя при помощи гвоздей или шурупов, а сам шток изготовлен из дерева. Сопоставительный с прототипом анализ показывает наличие следующих отличий уширитель изготовлен в виде эластичного сетчатого, матерчатого или брезентового мешка мешок частично заполнен округлыми элементами, например, из валунов или гравия размеры округлых элементов не превышают половины диаметра скважины мешок жестко прикреплен к ударному приспособлению выше заостренной части штока уширителя при помощи гвоздей или шурупов шток изготовлен из дерева. Указанные отличительные признаки являются новыми, существенными и достаточными для реализации поставленных задач упрощения конструкции устройства (упрощается конструкция уширителя и ударного приспособления) и повышения его несущей способности по грунту основания (за счет увеличения объема уширения и степени уплотнения грунта). Работоспособность устройства достигается за счет забивки штока в округлые элементы и их раздвижки в стороны в мешке. При этом извлекаемость мешка, штока, т.е. ушири 2 52832009.06.30 теля и ударного приспособления, сохраняется. Образование уширения может быть получено только в данной части скважины (забое). Таким образом, разработка отвечает всем требованиям для признания ее полезной моделью. Сравнение заявленного объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну заявленного технического решения. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображено предлагаемое устройство после опускания в скважину, до образования уширения на фиг. 2 - то же, после образования уширения. Обозначения 1 - уширитель 2 - округлые элементы 3 - ударное приспособление 4 шток 5 - мешок. Устройство для образования уширения в скважине включает установление в нее уширителя 1, содержащего отдельные округлые элементы 2 (из валунов, гравия), и ударного приспособления 3 в виде заостренного штока 4 с возможностью взаимодействия его заостренной части с уширителем 1 (фиг. 1, 2). Уширитель 1 изготовлен в виде эластичного сетчатого, матерчатого или брезентового мешка 5 с округлыми элементами 2, размер которых не превышает половины диаметра скважины. Уширитель 1 жестко прикреплен к ударному приспособлению 3 выше заостренной части штока 4 при помощи гвоздей или шурупов. Сам шток 4 изготовлен из дерева. Устройство работает следующим образом. Собранные в мешок 5 округлые элементы 2 уширителя 1, прикрепленные к штоку 4 ударного приспособления 3 при помощи гвоздей или шурупов, опускают в забой скважины. Затем забивкой при помощи штока 4 ударного приспособления 3 раздвигают округлые элементы в мешке 5 уширителя 1 путем погружения заостренной части штока 4 в мешок 5. Расширяясь в мешке 5 (фиг. 2), округлые элементы 2 образуют в скважине уширение,после чего мешок 5 с округлыми элементами 2 за шток 4 вынимают из скважины на поверхность. После этого производят бетонирование скважины, в результате чего в грунте образуется буронабивная свая (на фигурах не показана). Предлагаемое устройство просто в изготовлении, легко реализуемо на практике, практически не требует значительных денежных затрат, материалы для изготовления весьма дешевы и распространены. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
