Комбайн шахтный проходческий

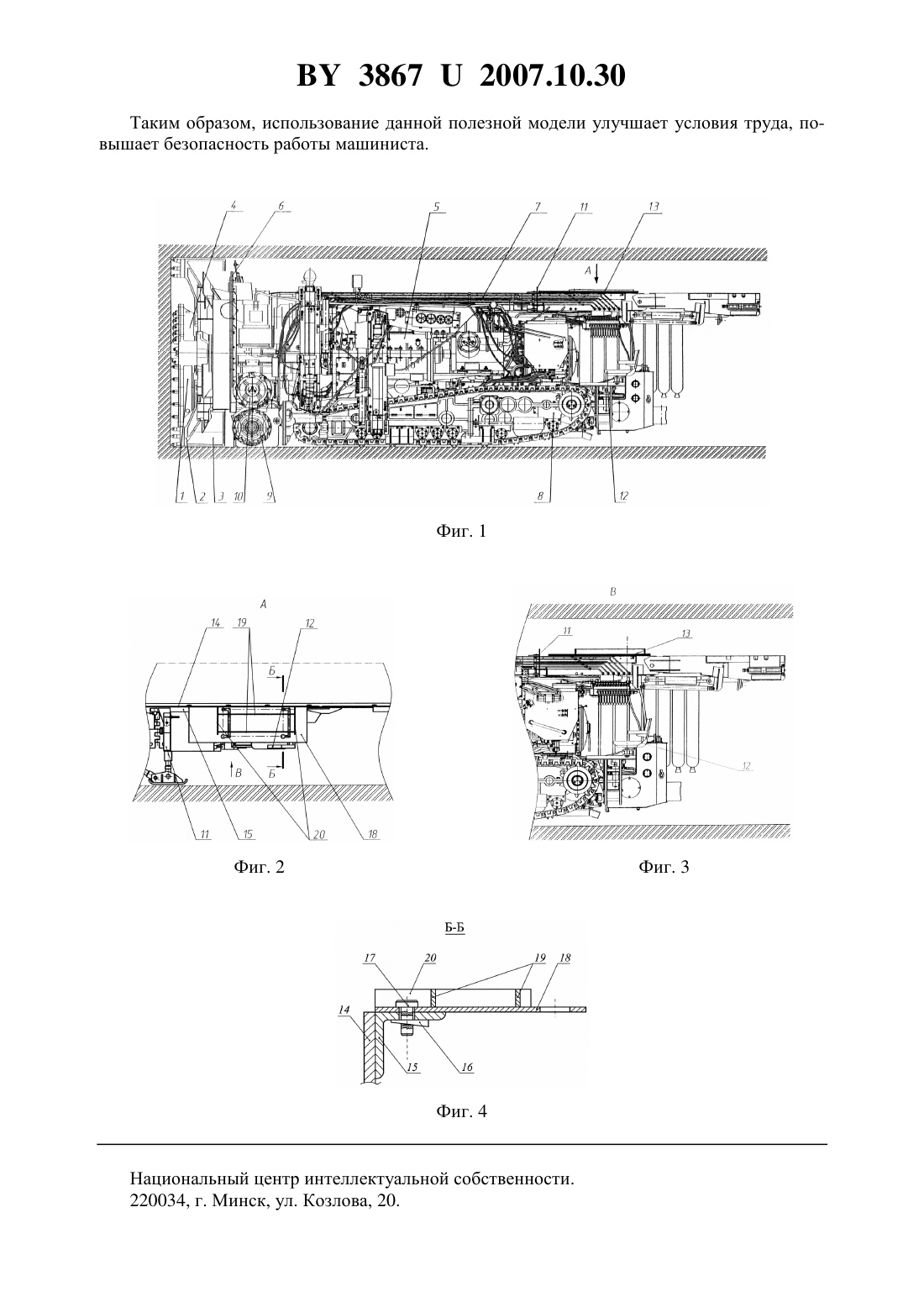

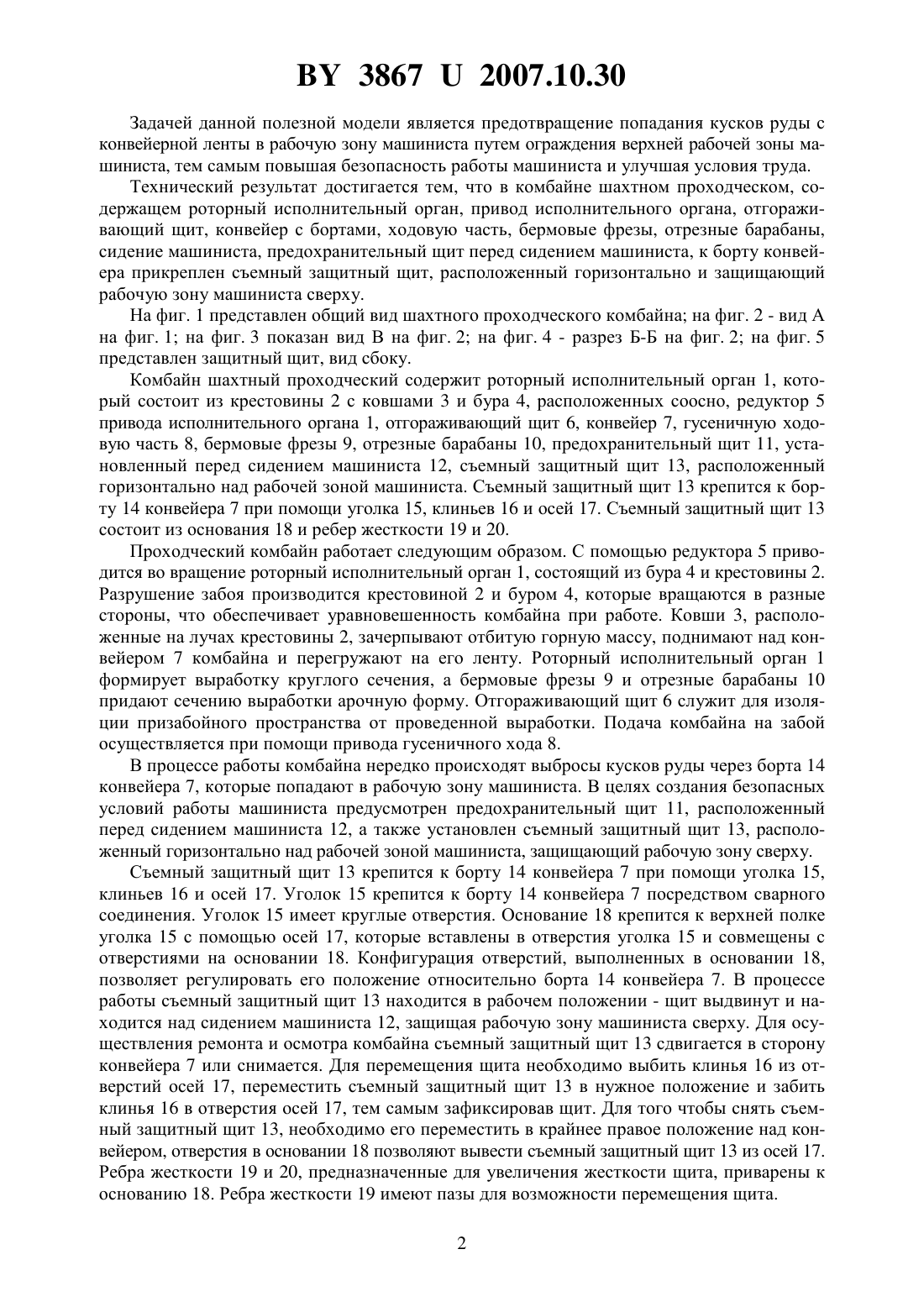

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Дворник Павел Александрович Гаврикова Лидия Алексеевна Герасимович Вячеслав Михайлович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Комбайн шахтный проходческий, включающий роторный исполнительный орган,привод исполнительного органа, отгораживающий щит, конвейер с бортами, ходовую часть, бермовые фрезы, отрезные барабаны, сидение машиниста, предохранительный щит перед сидением машиниста, отличающийся тем, что к борту конвейера прикреплен съемный защитный щит, расположенный горизонтально и защищающий рабочую зону машиниста сверху. Фиг. 5 Полезная модель относится к горношахтному оборудованию и может быть использована для проведения горных выработок арочного сечения при подземных разработках полезных ископаемых. Известен проходческий комбайн, включающий роторный исполнительный орган, привод исполнительного органа, отгораживающий щит, конвейер с бортами, ходовую часть,бермовые фрезы, отрезные барабаны, сидение машиниста, предохранительный щит перед сидением машиниста 1. Недостаток данного проходческого комбайна заключается в незащищенности верхней зоны рабочего места машиниста от выбросов кусков руды с ленты конвейера, которые попадают в рабочую зону машиниста сверху, что создает опасные условия работы машиниста. 38672007.10.30 Задачей данной полезной модели является предотвращение попадания кусков руды с конвейерной ленты в рабочую зону машиниста путем ограждения верхней рабочей зоны машиниста, тем самым повышая безопасность работы машиниста и улучшая условия труда. Технический результат достигается тем, что в комбайне шахтном проходческом, содержащем роторный исполнительный орган, привод исполнительного органа, отгораживающий щит, конвейер с бортами, ходовую часть, бермовые фрезы, отрезные барабаны,сидение машиниста, предохранительный щит перед сидением машиниста, к борту конвейера прикреплен съемный защитный щит, расположенный горизонтально и защищающий рабочую зону машиниста сверху. На фиг. 1 представлен общий вид шахтного проходческого комбайна на фиг. 2 - вид А на фиг. 1 на фиг. 3 показан вид В на фиг. 2 на фиг. 4 - разрез Б-Б на фиг. 2 на фиг. 5 представлен защитный щит, вид сбоку. Комбайн шахтный проходческий содержит роторный исполнительный орган 1, который состоит из крестовины 2 с ковшами 3 и бура 4, расположенных соосно, редуктор 5 привода исполнительного органа 1, отгораживающий щит 6, конвейер 7, гусеничную ходовую часть 8, бермовые фрезы 9, отрезные барабаны 10, предохранительный щит 11, установленный перед сидением машиниста 12, съемный защитный щит 13, расположенный горизонтально над рабочей зоной машиниста. Съемный защитный щит 13 крепится к борту 14 конвейера 7 при помощи уголка 15, клиньев 16 и осей 17. Съемный защитный щит 13 состоит из основания 18 и ребер жесткости 19 и 20. Проходческий комбайн работает следующим образом. С помощью редуктора 5 приводится во вращение роторный исполнительный орган 1, состоящий из бура 4 и крестовины 2. Разрушение забоя производится крестовиной 2 и буром 4, которые вращаются в разные стороны, что обеспечивает уравновешенность комбайна при работе. Ковши 3, расположенные на лучах крестовины 2, зачерпывают отбитую горную массу, поднимают над конвейером 7 комбайна и перегружают на его ленту. Роторный исполнительный орган 1 формирует выработку круглого сечения, а бермовые фрезы 9 и отрезные барабаны 10 придают сечению выработки арочную форму. Отгораживающий щит 6 служит для изоляции призабойного пространства от проведенной выработки. Подача комбайна на забой осуществляется при помощи привода гусеничного хода 8. В процессе работы комбайна нередко происходят выбросы кусков руды через борта 14 конвейера 7, которые попадают в рабочую зону машиниста. В целях создания безопасных условий работы машиниста предусмотрен предохранительный щит 11, расположенный перед сидением машиниста 12, а также установлен съемный защитный щит 13, расположенный горизонтально над рабочей зоной машиниста, защищающий рабочую зону сверху. Съемный защитный щит 13 крепится к борту 14 конвейера 7 при помощи уголка 15,клиньев 16 и осей 17. Уголок 15 крепится к борту 14 конвейера 7 посредством сварного соединения. Уголок 15 имеет круглые отверстия. Основание 18 крепится к верхней полке уголка 15 с помощью осей 17, которые вставлены в отверстия уголка 15 и совмещены с отверстиями на основании 18. Конфигурация отверстий, выполненных в основании 18,позволяет регулировать его положение относительно борта 14 конвейера 7. В процессе работы съемный защитный щит 13 находится в рабочем положении - щит выдвинут и находится над сидением машиниста 12, защищая рабочую зону машиниста сверху. Для осуществления ремонта и осмотра комбайна съемный защитный щит 13 сдвигается в сторону конвейера 7 или снимается. Для перемещения щита необходимо выбить клинья 16 из отверстий осей 17, переместить съемный защитный щит 13 в нужное положение и забить клинья 16 в отверстия осей 17, тем самым зафиксировав щит. Для того чтобы снять съемный защитный щит 13, необходимо его переместить в крайнее правое положение над конвейером, отверстия в основании 18 позволяют вывести съемный защитный щит 13 из осей 17. Ребра жесткости 19 и 20, предназначенные для увеличения жесткости щита, приварены к основанию 18. Ребра жесткости 19 имеют пазы для возможности перемещения щита. 2 38672007.10.30 Таким образом, использование данной полезной модели улучшает условия труда, повышает безопасность работы машиниста. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
