Агрегат для ухода за гидротехническими сооружениями

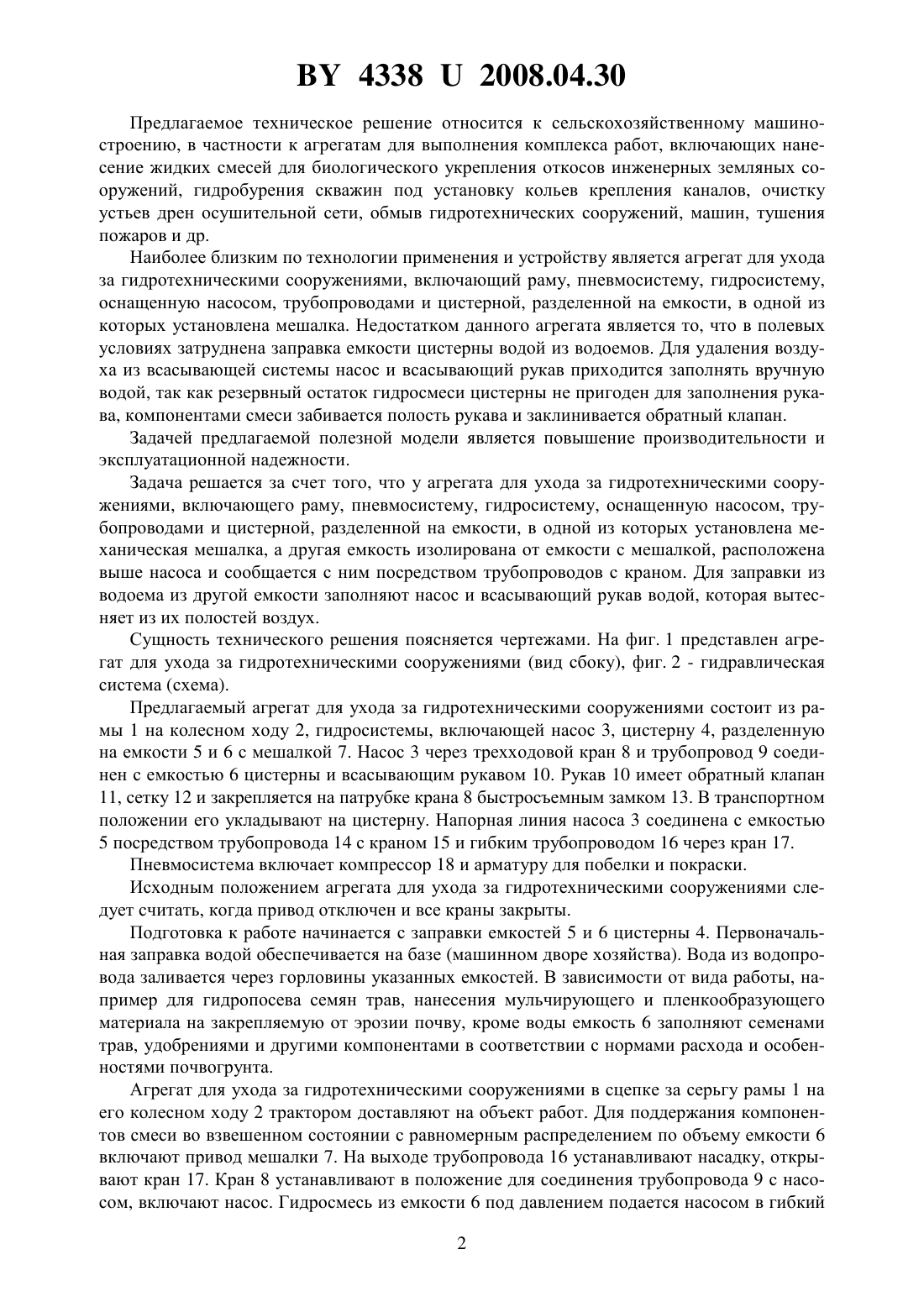

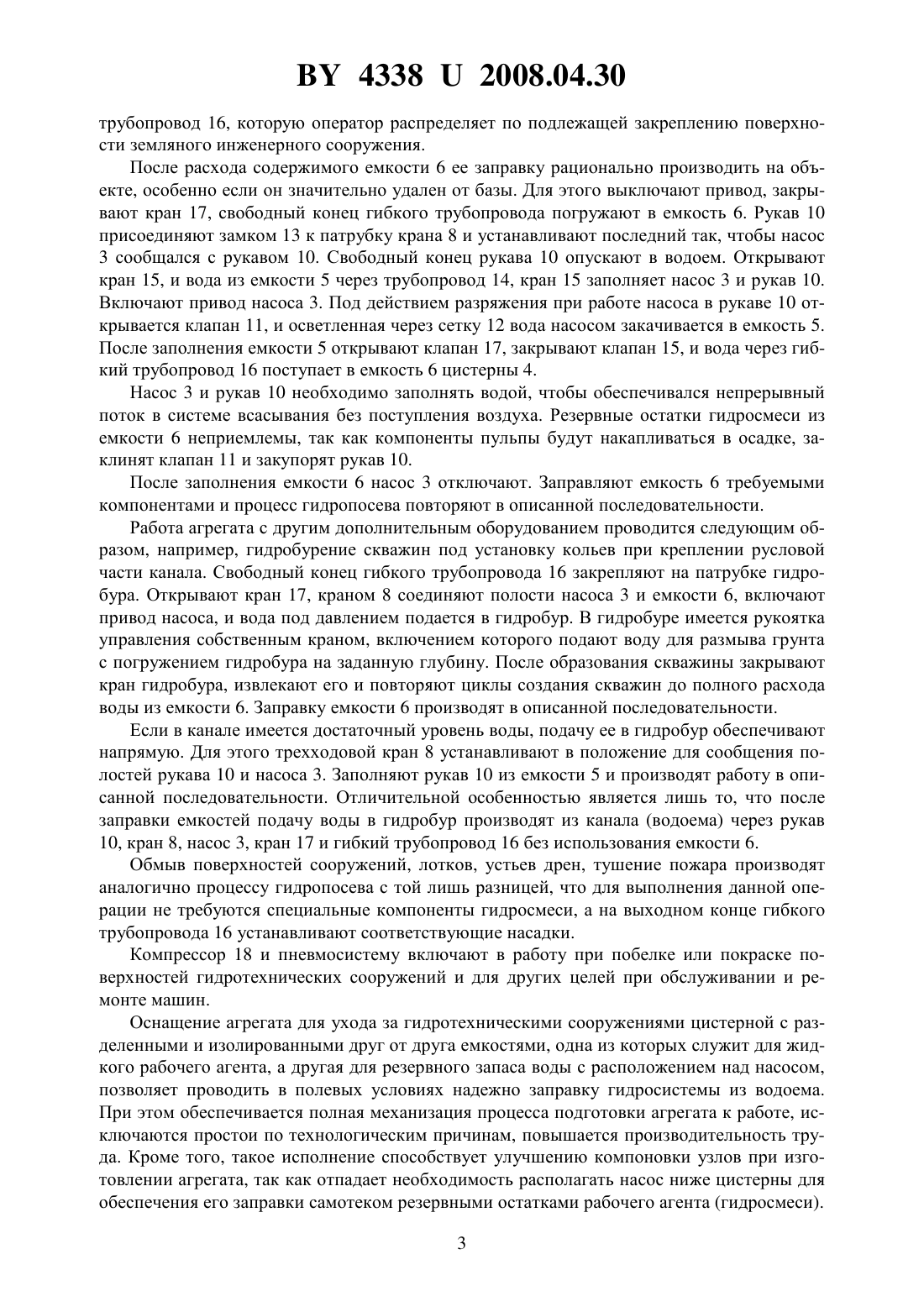

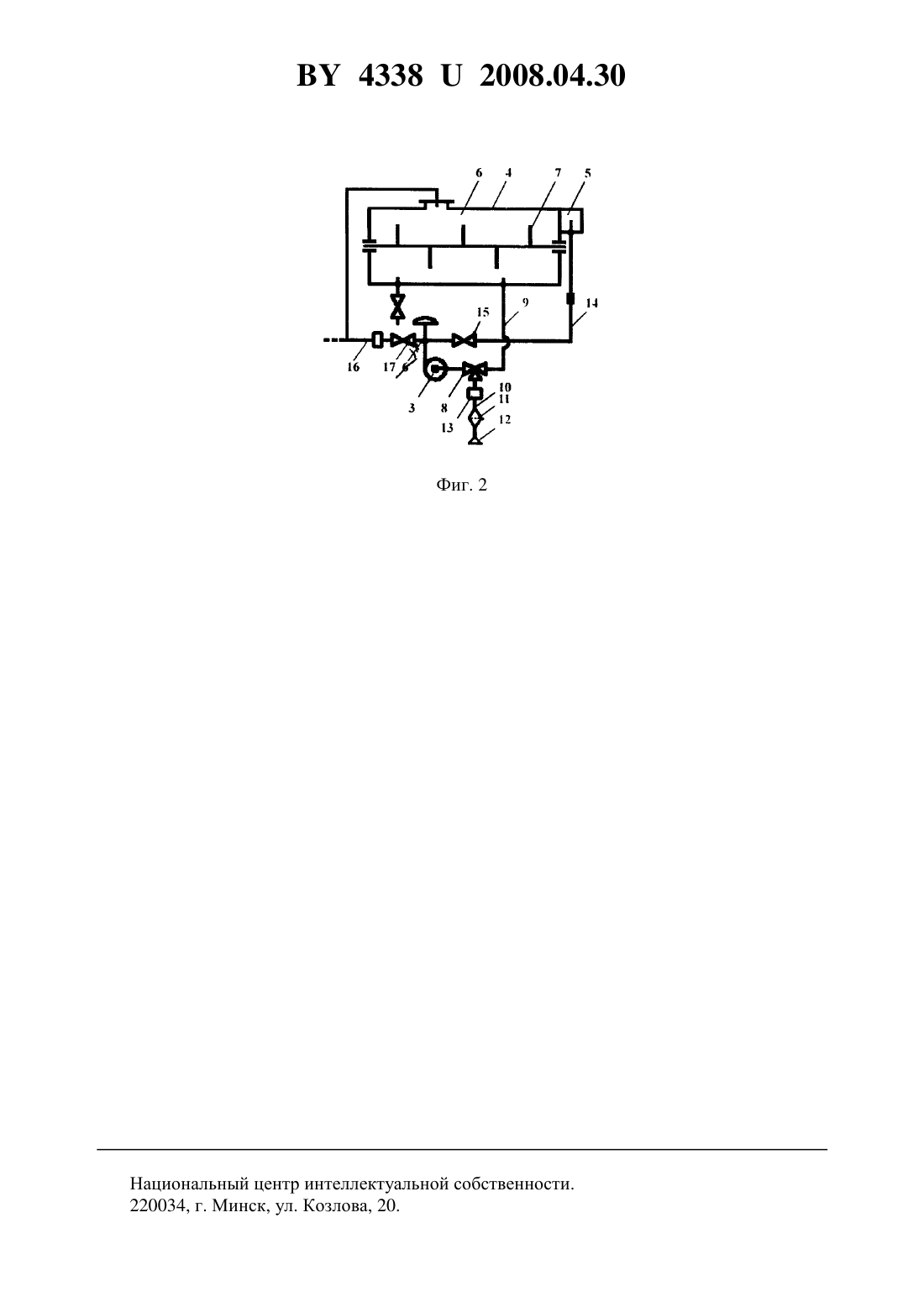

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРЕГАТ ДЛЯ УХОДА ЗА ГИДРОТЕХНИЧЕСКИМИ СООРУЖЕНИЯМИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Пекур Владимир Николаевич Прокопович Нина Николаевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Агрегат для ухода за гидротехническими сооружениями, включающий раму, пневмосистему, гидросистему, оснащенную насосом, трубопроводами и цистерной, разделенной на емкости, в одной из которых установлена механическая мешалка, отличающийся тем,что другая емкость цистерны изолирована от емкости с мешалкой, расположена выше насоса и сообщается с ним посредством трубопроводов с краном. 43382008.04.30 Предлагаемое техническое решение относится к сельскохозяйственному машиностроению, в частности к агрегатам для выполнения комплекса работ, включающих нанесение жидких смесей для биологического укрепления откосов инженерных земляных сооружений, гидробурения скважин под установку кольев крепления каналов, очистку устьев дрен осушительной сети, обмыв гидротехнических сооружений, машин, тушения пожаров и др. Наиболее близким по технологии применения и устройству является агрегат для ухода за гидротехническими сооружениями, включающий раму, пневмосистему, гидросистему,оснащенную насосом, трубопроводами и цистерной, разделенной на емкости, в одной из которых установлена мешалка. Недостатком данного агрегата является то, что в полевых условиях затруднена заправка емкости цистерны водой из водоемов. Для удаления воздуха из всасывающей системы насос и всасывающий рукав приходится заполнять вручную водой, так как резервный остаток гидросмеси цистерны не пригоден для заполнения рукава, компонентами смеси забивается полость рукава и заклинивается обратный клапан. Задачей предлагаемой полезной модели является повышение производительности и эксплуатационной надежности. Задача решается за счет того, что у агрегата для ухода за гидротехническими сооружениями, включающего раму, пневмосистему, гидросистему, оснащенную насосом, трубопроводами и цистерной, разделенной на емкости, в одной из которых установлена механическая мешалка, а другая емкость изолирована от емкости с мешалкой, расположена выше насоса и сообщается с ним посредством трубопроводов с краном. Для заправки из водоема из другой емкости заполняют насос и всасывающий рукав водой, которая вытесняет из их полостей воздух. Сущность технического решения поясняется чертежами. На фиг. 1 представлен агрегат для ухода за гидротехническими сооружениями (вид сбоку), фиг. 2 - гидравлическая система (схема). Предлагаемый агрегат для ухода за гидротехническими сооружениями состоит из рамы 1 на колесном ходу 2, гидросистемы, включающей насос 3, цистерну 4, разделенную на емкости 5 и 6 с мешалкой 7. Насос 3 через трехходовой кран 8 и трубопровод 9 соединен с емкостью 6 цистерны и всасывающим рукавом 10. Рукав 10 имеет обратный клапан 11, сетку 12 и закрепляется на патрубке крана 8 быстросъемным замком 13. В транспортном положении его укладывают на цистерну. Напорная линия насоса 3 соединена с емкостью 5 посредством трубопровода 14 с краном 15 и гибким трубопроводом 16 через кран 17. Пневмосистема включает компрессор 18 и арматуру для побелки и покраски. Исходным положением агрегата для ухода за гидротехническими сооружениями следует считать, когда привод отключен и все краны закрыты. Подготовка к работе начинается с заправки емкостей 5 и 6 цистерны 4. Первоначальная заправка водой обеспечивается на базе (машинном дворе хозяйства). Вода из водопровода заливается через горловины указанных емкостей. В зависимости от вида работы, например для гидропосева семян трав, нанесения мульчирующего и пленкообразующего материала на закрепляемую от эрозии почву, кроме воды емкость 6 заполняют семенами трав, удобрениями и другими компонентами в соответствии с нормами расхода и особенностями почвогрунта. Агрегат для ухода за гидротехническими сооружениями в сцепке за серьгу рамы 1 на его колесном ходу 2 трактором доставляют на объект работ. Для поддержания компонентов смеси во взвешенном состоянии с равномерным распределением по объему емкости 6 включают привод мешалки 7. На выходе трубопровода 16 устанавливают насадку, открывают кран 17. Кран 8 устанавливают в положение для соединения трубопровода 9 с насосом, включают насос. Гидросмесь из емкости 6 под давлением подается насосом в гибкий 2 43382008.04.30 трубопровод 16, которую оператор распределяет по подлежащей закреплению поверхности земляного инженерного сооружения. После расхода содержимого емкости 6 ее заправку рационально производить на объекте, особенно если он значительно удален от базы. Для этого выключают привод, закрывают кран 17, свободный конец гибкого трубопровода погружают в емкость 6. Рукав 10 присоединяют замком 13 к патрубку крана 8 и устанавливают последний так, чтобы насос 3 сообщался с рукавом 10. Свободный конец рукава 10 опускают в водоем. Открывают кран 15, и вода из емкости 5 через трубопровод 14, кран 15 заполняет насос 3 и рукав 10. Включают привод насоса 3. Под действием разряжения при работе насоса в рукаве 10 открывается клапан 11, и осветленная через сетку 12 вода насосом закачивается в емкость 5. После заполнения емкости 5 открывают клапан 17, закрывают клапан 15, и вода через гибкий трубопровод 16 поступает в емкость 6 цистерны 4. Насос 3 и рукав 10 необходимо заполнять водой, чтобы обеспечивался непрерывный поток в системе всасывания без поступления воздуха. Резервные остатки гидросмеси из емкости 6 неприемлемы, так как компоненты пульпы будут накапливаться в осадке, заклинят клапан 11 и закупорят рукав 10. После заполнения емкости 6 насос 3 отключают. Заправляют емкость 6 требуемыми компонентами и процесс гидропосева повторяют в описанной последовательности. Работа агрегата с другим дополнительным оборудованием проводится следующим образом, например, гидробурение скважин под установку кольев при креплении русловой части канала. Свободный конец гибкого трубопровода 16 закрепляют на патрубке гидробура. Открывают кран 17, краном 8 соединяют полости насоса 3 и емкости 6, включают привод насоса, и вода под давлением подается в гидробур. В гидробуре имеется рукоятка управления собственным краном, включением которого подают воду для размыва грунта с погружением гидробура на заданную глубину. После образования скважины закрывают кран гидробура, извлекают его и повторяют циклы создания скважин до полного расхода воды из емкости 6. Заправку емкости 6 производят в описанной последовательности. Если в канале имеется достаточный уровень воды, подачу ее в гидробур обеспечивают напрямую. Для этого трехходовой кран 8 устанавливают в положение для сообщения полостей рукава 10 и насоса 3. Заполняют рукав 10 из емкости 5 и производят работу в описанной последовательности. Отличительной особенностью является лишь то, что после заправки емкостей подачу воды в гидробур производят из канала (водоема) через рукав 10, кран 8, насос 3, кран 17 и гибкий трубопровод 16 без использования емкости 6. Обмыв поверхностей сооружений, лотков, устьев дрен, тушение пожара производят аналогично процессу гидропосева с той лишь разницей, что для выполнения данной операции не требуются специальные компоненты гидросмеси, а на выходном конце гибкого трубопровода 16 устанавливают соответствующие насадки. Компрессор 18 и пневмосистему включают в работу при побелке или покраске поверхностей гидротехнических сооружений и для других целей при обслуживании и ремонте машин. Оснащение агрегата для ухода за гидротехническими сооружениями цистерной с разделенными и изолированными друг от друга емкостями, одна из которых служит для жидкого рабочего агента, а другая для резервного запаса воды с расположением над насосом,позволяет проводить в полевых условиях надежно заправку гидросистемы из водоема. При этом обеспечивается полная механизация процесса подготовки агрегата к работе, исключаются простои по технологическим причинам, повышается производительность труда. Кроме того, такое исполнение способствует улучшению компоновки узлов при изготовлении агрегата, так как отпадает необходимость располагать насос ниже цистерны для обеспечения его заправки самотеком резервными остатками рабочего агента (гидросмеси). 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
