Агрегат для ухода за гидротехническими сооружениями

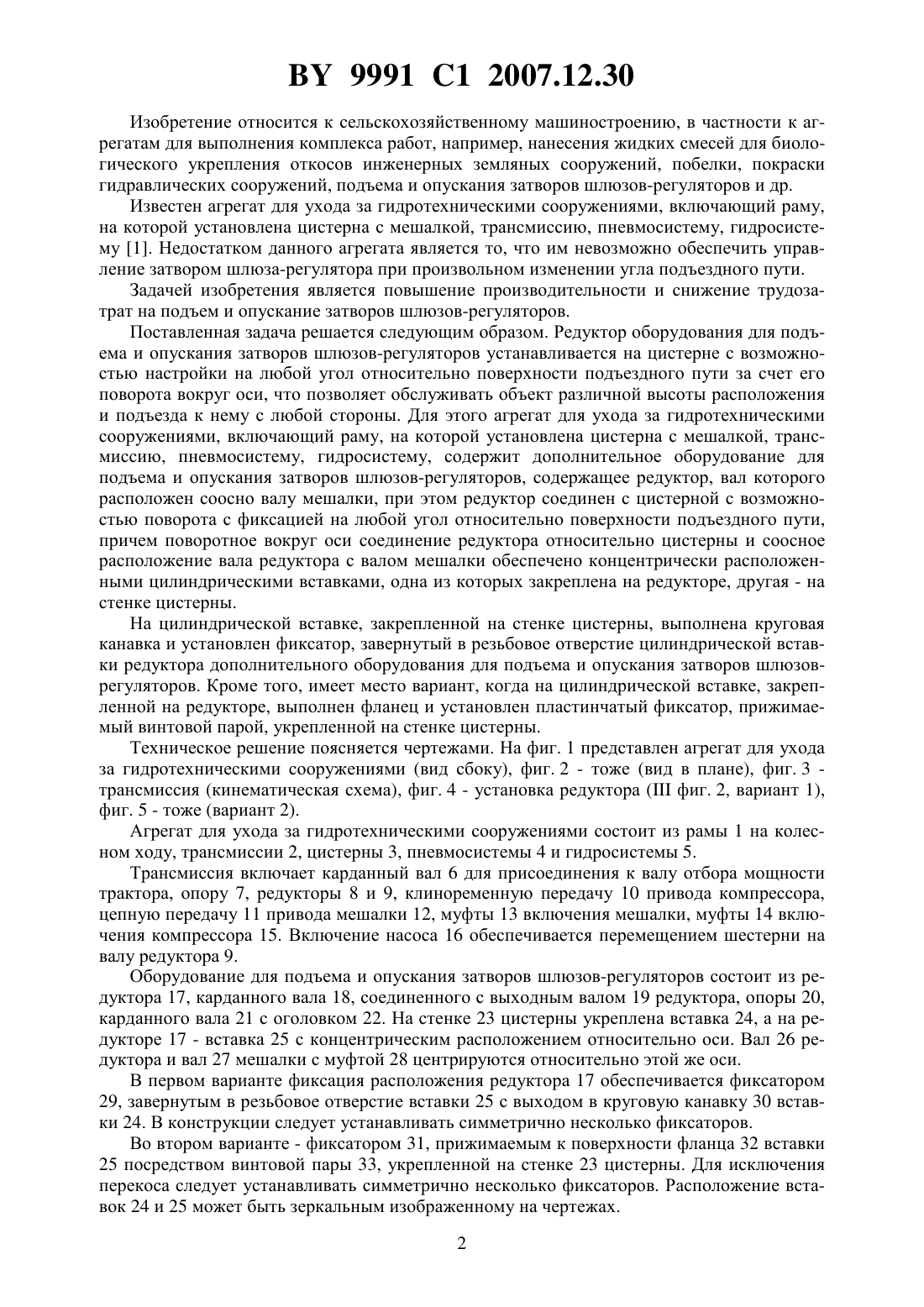

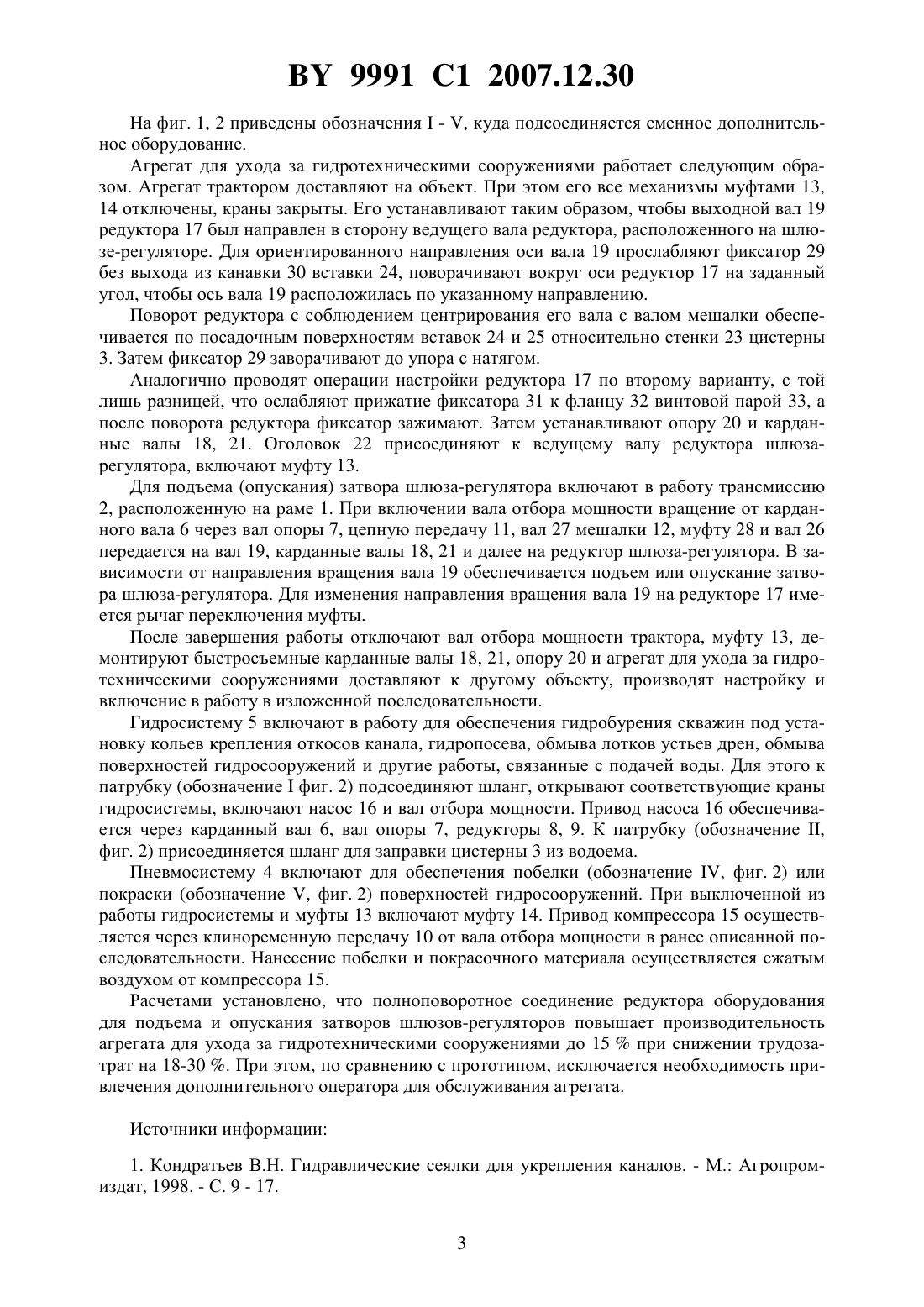

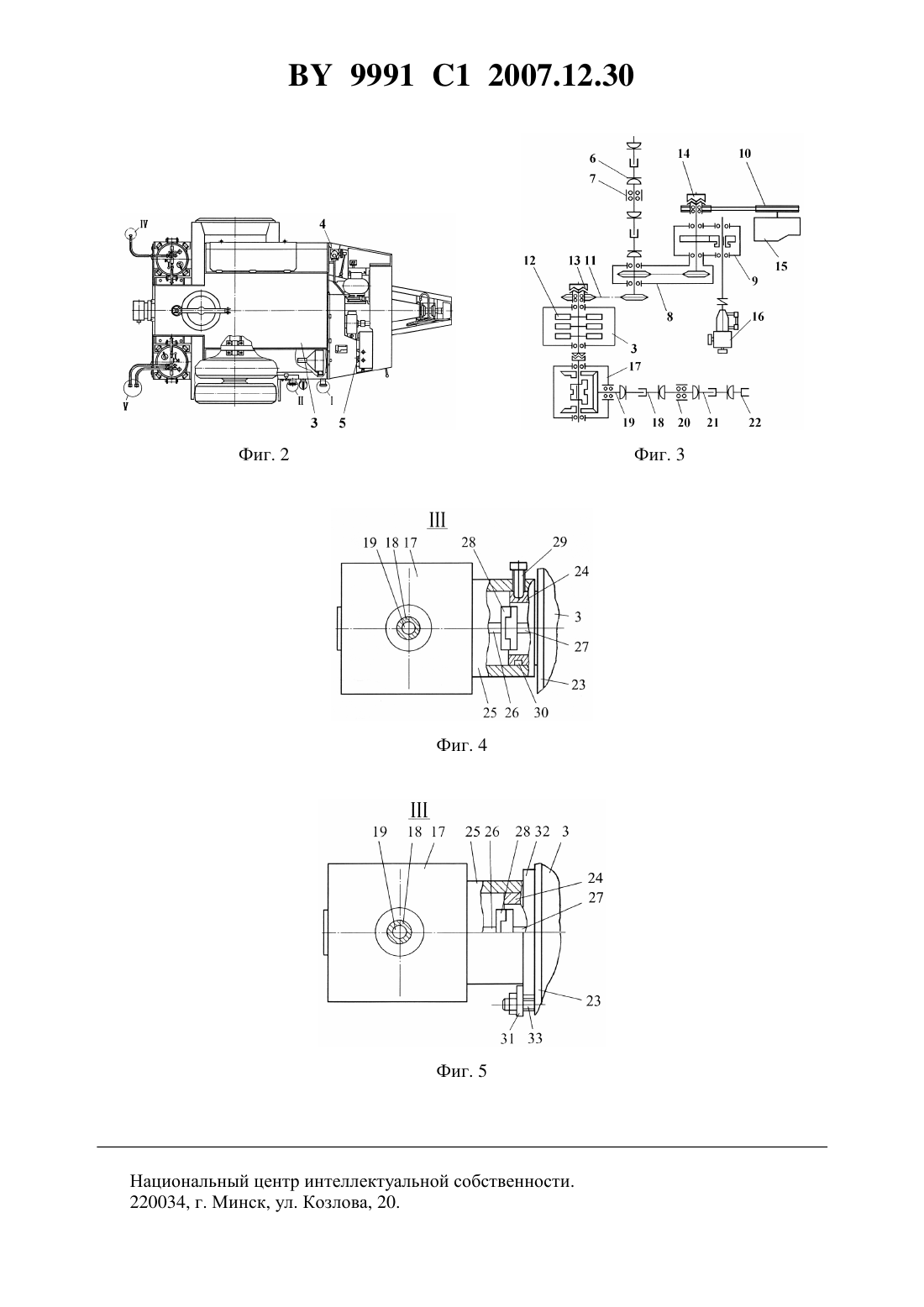

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРЕГАТ ДЛЯ УХОДА ЗА ГИДРОТЕХНИЧЕСКИМИ СООРУЖЕНИЯМИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(56)20030342, 2004. Кондратьев В.Н. Гидравлические сеялки для укрепления каналов. - М. Агропромиздат, 1988. - С. 9-17.886782, 1981.1440387 1, 1988.1017192 , 1983.1147264 , 1985.(57) 1. Агрегат для ухода за гидротехническими сооружениями, включающий раму, на которой установлена цистерна с мешалкой, трансмиссию, пневмосистему, гидросистему,отличающийся тем, что содержит дополнительное оборудование для подъема и опускания затворов шлюзов-регуляторов, содержащее редуктор, вал которого расположен соосно валу мешалки, при этом редуктор соединен с цистерной с возможностью поворота с фиксацией на любой угол относительно поверхности подъездного пути, причем поворотное вокруг оси соединение редуктора относительно цистерны и соосное расположение вала редуктора с валом мешалки обеспечено концентрически расположенными цилиндрическими вставками, одна из которых закреплена на редукторе, другая - на стенке цистерны. 2. Агрегат по п. 1, отличающийся тем, что на цилиндрической вставке, закрепленной на стенке цистерны, выполнена круговая канавка и установлен фиксатор, завернутый в резьбовое отверстие цилиндрической вставки редуктора дополнительного оборудования для подъема и опускания затворов шлюзов-регуляторов. 3. Агрегат по п. 1, отличающийся тем, что на цилиндрической вставке, закрепленной на редукторе, выполнен фланец и установлен пластинчатый фиксатор, прижимаемый винтовой парой, укрепленной на стенке цистерны. 9991 1 2007.12.30 Изобретение относится к сельскохозяйственному машиностроению, в частности к агрегатам для выполнения комплекса работ, например, нанесения жидких смесей для биологического укрепления откосов инженерных земляных сооружений, побелки, покраски гидравлических сооружений, подъема и опускания затворов шлюзов-регуляторов и др. Известен агрегат для ухода за гидротехническими сооружениями, включающий раму,на которой установлена цистерна с мешалкой, трансмиссию, пневмосистему, гидросистему 1. Недостатком данного агрегата является то, что им невозможно обеспечить управление затвором шлюза-регулятора при произвольном изменении угла подъездного пути. Задачей изобретения является повышение производительности и снижение трудозатрат на подъем и опускание затворов шлюзов-регуляторов. Поставленная задача решается следующим образом. Редуктор оборудования для подъема и опускания затворов шлюзов-регуляторов устанавливается на цистерне с возможностью настройки на любой угол относительно поверхности подъездного пути за счет его поворота вокруг оси, что позволяет обслуживать объект различной высоты расположения и подъезда к нему с любой стороны. Для этого агрегат для ухода за гидротехническими сооружениями, включающий раму, на которой установлена цистерна с мешалкой, трансмиссию, пневмосистему, гидросистему, содержит дополнительное оборудование для подъема и опускания затворов шлюзов-регуляторов, содержащее редуктор, вал которого расположен соосно валу мешалки, при этом редуктор соединен с цистерной с возможностью поворота с фиксацией на любой угол относительно поверхности подъездного пути,причем поворотное вокруг оси соединение редуктора относительно цистерны и соосное расположение вала редуктора с валом мешалки обеспечено концентрически расположенными цилиндрическими вставками, одна из которых закреплена на редукторе, другая - на стенке цистерны. На цилиндрической вставке, закрепленной на стенке цистерны, выполнена круговая канавка и установлен фиксатор, завернутый в резьбовое отверстие цилиндрической вставки редуктора дополнительного оборудования для подъема и опускания затворов шлюзоврегуляторов. Кроме того, имеет место вариант, когда на цилиндрической вставке, закрепленной на редукторе, выполнен фланец и установлен пластинчатый фиксатор, прижимаемый винтовой парой, укрепленной на стенке цистерны. Техническое решение поясняется чертежами. На фиг. 1 представлен агрегат для ухода за гидротехническими сооружениями (вид сбоку), фиг. 2 - тоже (вид в плане), фиг. 3 трансмиссия (кинематическая схема), фиг. 4 - установка редуктора ( фиг. 2, вариант 1),фиг. 5 - тоже (вариант 2). Агрегат для ухода за гидротехническими сооружениями состоит из рамы 1 на колесном ходу, трансмиссии 2, цистерны 3, пневмосистемы 4 и гидросистемы 5. Трансмиссия включает карданный вал 6 для присоединения к валу отбора мощности трактора, опору 7, редукторы 8 и 9, клиноременную передачу 10 привода компрессора,цепную передачу 11 привода мешалки 12, муфты 13 включения мешалки, муфты 14 включения компрессора 15. Включение насоса 16 обеспечивается перемещением шестерни на валу редуктора 9. Оборудование для подъема и опускания затворов шлюзов-регуляторов состоит из редуктора 17, карданного вала 18, соединенного с выходным валом 19 редуктора, опоры 20,карданного вала 21 с оголовком 22. На стенке 23 цистерны укреплена вставка 24, а на редукторе 17 - вставка 25 с концентрическим расположением относительно оси. Вал 26 редуктора и вал 27 мешалки с муфтой 28 центрируются относительно этой же оси. В первом варианте фиксация расположения редуктора 17 обеспечивается фиксатором 29, завернутым в резьбовое отверстие вставки 25 с выходом в круговую канавку 30 вставки 24. В конструкции следует устанавливать симметрично несколько фиксаторов. Во втором варианте - фиксатором 31, прижимаемым к поверхности фланца 32 вставки 25 посредством винтовой пары 33, укрепленной на стенке 23 цистерны. Для исключения перекоса следует устанавливать симметрично несколько фиксаторов. Расположение вставок 24 и 25 может быть зеркальным изображенному на чертежах. 2 9991 1 2007.12.30 На фиг. 1, 2 приведены обозначения- , куда подсоединяется сменное дополнительное оборудование. Агрегат для ухода за гидротехническими сооружениями работает следующим образом. Агрегат трактором доставляют на объект. При этом его все механизмы муфтами 13,14 отключены, краны закрыты. Его устанавливают таким образом, чтобы выходной вал 19 редуктора 17 был направлен в сторону ведущего вала редуктора, расположенного на шлюзе-регуляторе. Для ориентированного направления оси вала 19 прослабляют фиксатор 29 без выхода из канавки 30 вставки 24, поворачивают вокруг оси редуктор 17 на заданный угол, чтобы ось вала 19 расположилась по указанному направлению. Поворот редуктора с соблюдением центрирования его вала с валом мешалки обеспечивается по посадочным поверхностям вставок 24 и 25 относительно стенки 23 цистерны 3. Затем фиксатор 29 заворачивают до упора с натягом. Аналогично проводят операции настройки редуктора 17 по второму варианту, с той лишь разницей, что ослабляют прижатие фиксатора 31 к фланцу 32 винтовой парой 33, а после поворота редуктора фиксатор зажимают. Затем устанавливают опору 20 и карданные валы 18, 21. Оголовок 22 присоединяют к ведущему валу редуктора шлюзарегулятора, включают муфту 13. Для подъема (опускания) затвора шлюза-регулятора включают в работу трансмиссию 2, расположенную на раме 1. При включении вала отбора мощности вращение от карданного вала 6 через вал опоры 7, цепную передачу 11, вал 27 мешалки 12, муфту 28 и вал 26 передается на вал 19, карданные валы 18, 21 и далее на редуктор шлюза-регулятора. В зависимости от направления вращения вала 19 обеспечивается подъем или опускание затвора шлюза-регулятора. Для изменения направления вращения вала 19 на редукторе 17 имеется рычаг переключения муфты. После завершения работы отключают вал отбора мощности трактора, муфту 13, демонтируют быстросъемные карданные валы 18, 21, опору 20 и агрегат для ухода за гидротехническими сооружениями доставляют к другому объекту, производят настройку и включение в работу в изложенной последовательности. Гидросистему 5 включают в работу для обеспечения гидробурения скважин под установку кольев крепления откосов канала, гидропосева, обмыва лотков устьев дрен, обмыва поверхностей гидросооружений и другие работы, связанные с подачей воды. Для этого к патрубку (обозначениефиг. 2) подсоединяют шланг, открывают соответствующие краны гидросистемы, включают насос 16 и вал отбора мощности. Привод насоса 16 обеспечивается через карданный вал 6, вал опоры 7, редукторы 8, 9. К патрубку (обозначение ,фиг. 2) присоединяется шланг для заправки цистерны 3 из водоема. Пневмосистему 4 включают для обеспечения побелки (обозначение , фиг. 2) или покраски (обозначение , фиг. 2) поверхностей гидросооружений. При выключенной из работы гидросистемы и муфты 13 включают муфту 14. Привод компрессора 15 осуществляется через клиноременную передачу 10 от вала отбора мощности в ранее описанной последовательности. Нанесение побелки и покрасочного материала осуществляется сжатым воздухом от компрессора 15. Расчетами установлено, что полноповоротное соединение редуктора оборудования для подъема и опускания затворов шлюзов-регуляторов повышает производительность агрегата для ухода за гидротехническими сооружениями до 15 при снижении трудозатрат на 18-30 . При этом, по сравнению с прототипом, исключается необходимость привлечения дополнительного оператора для обслуживания агрегата. Источники информации 1. Кондратьев В.Н. Гидравлические сеялки для укрепления каналов. - М. Агропромиздат, 1998. - С. 9 - 17. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
