Агрегат для ухода за гидротехническими сооружениями

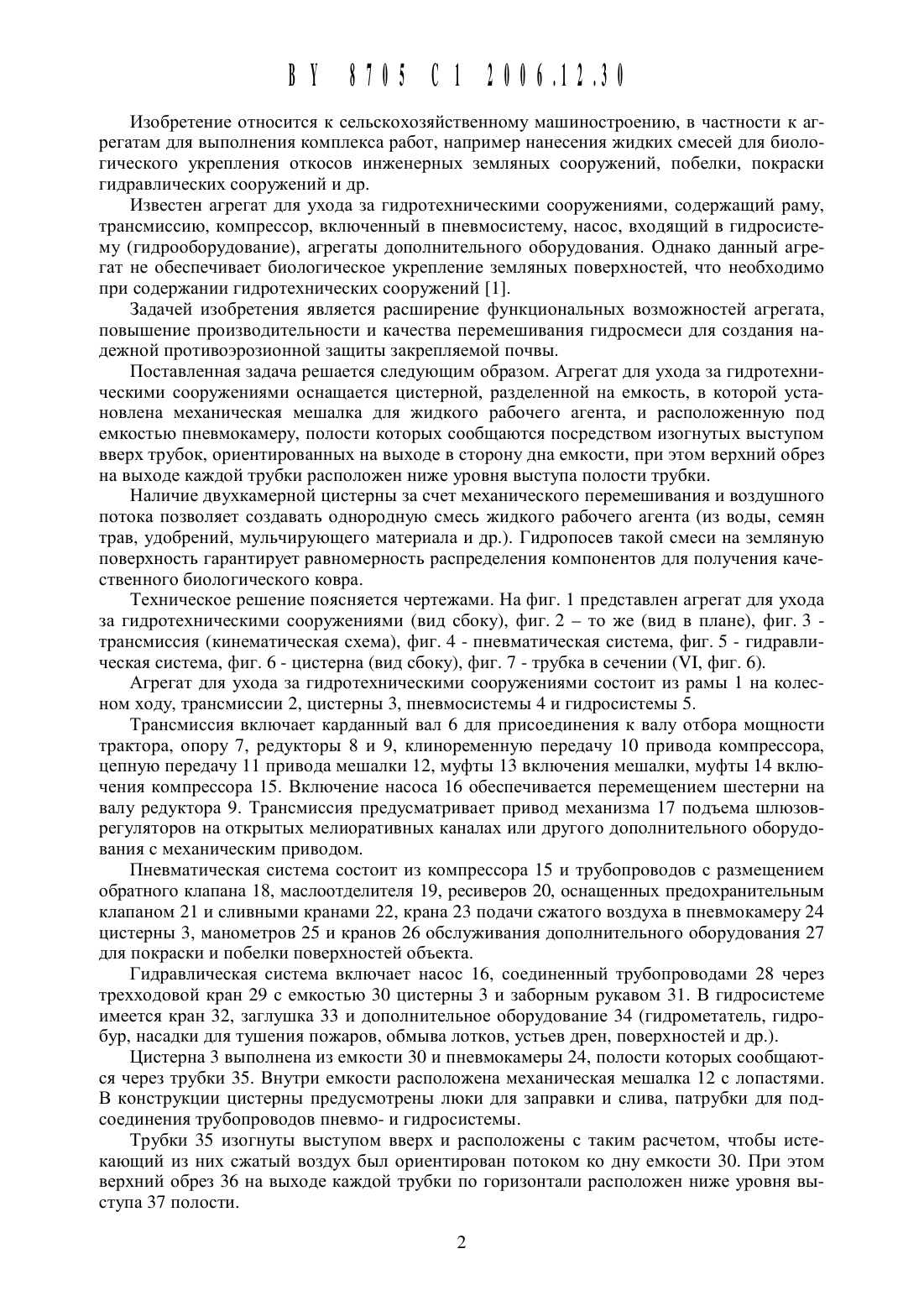

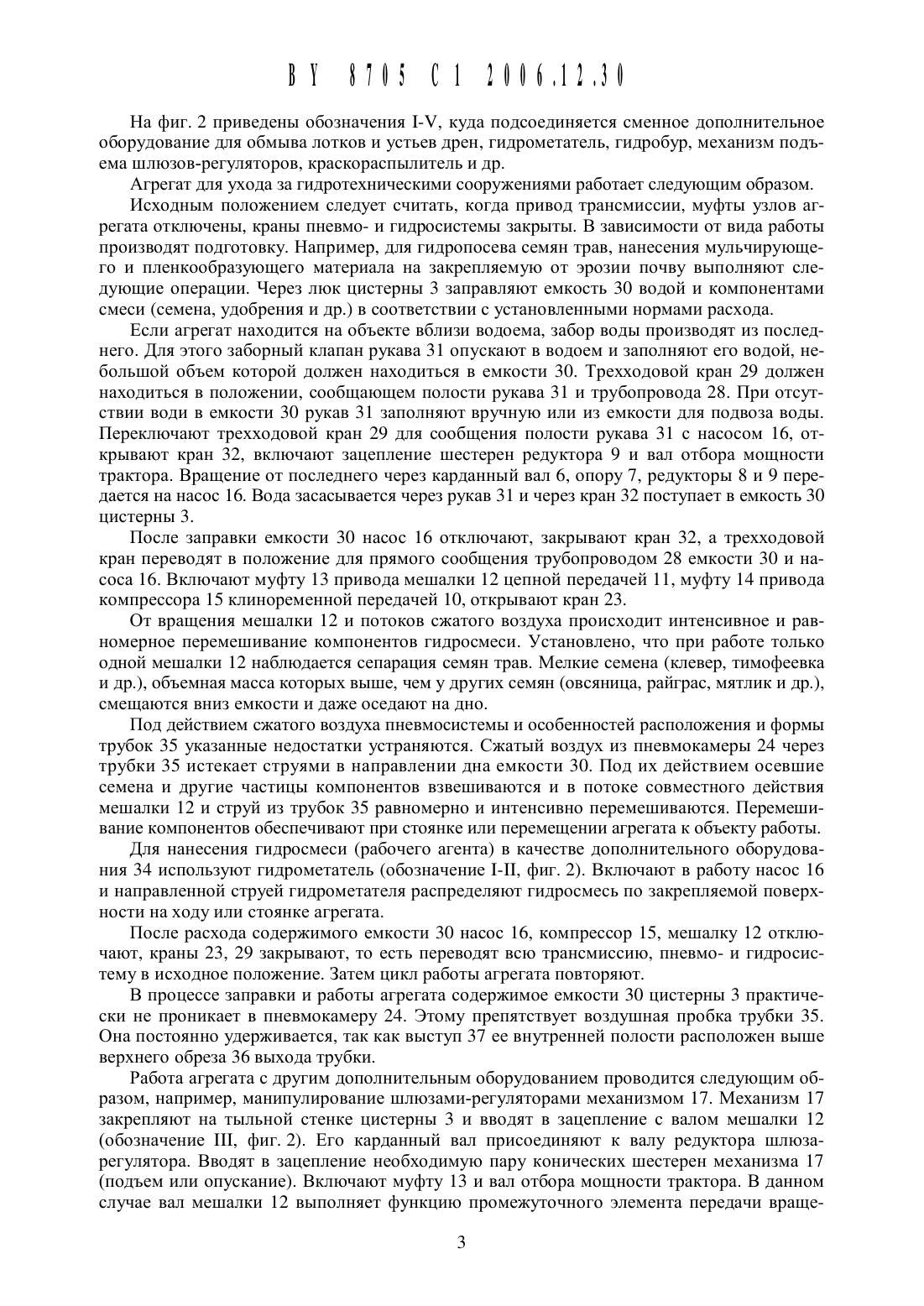

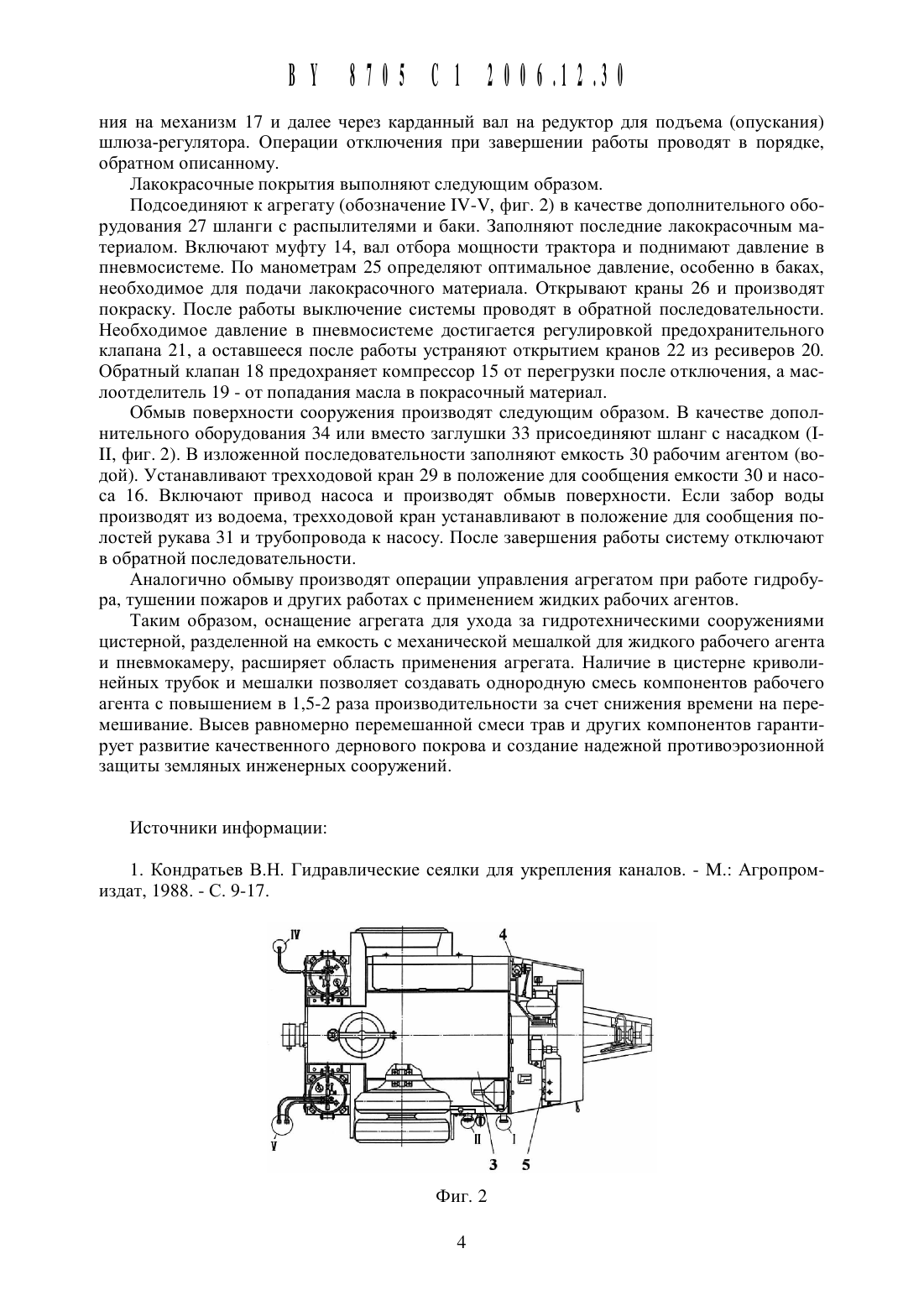

(51) 0 010 70007000 НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) АГ РЕГ АТ ДЛЯ УХОДА(71) Заявитель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьунитарное научное предприятие Институт мелиорации и луговодства На циональной академии наук БеларусиАгрегат ДЛЯ ухода за ГИДРОТЕХНИЧЕСКИМИ СООРУЖЕНИЯМИ, включающий раму, ПНЕВМО СИСТЕМУ, ГИДРОСИСТЕМУ, УСТЗНОВЛЕННУЪО на раме ЦИСТЕРНУ С лопастной механической МЕШаЛКОЙ ДЛЯ ЖИДКОГО рабочего агента, СОЕДИНЕННУЪО трубопроводами С ПНЕВМОСИСТЕМОЙ И ГИДРОСИСТЕМОЙ, ОТЛИЧЗЮЩИЙСЯ ТЕМ, ЧТО цистерна РЗЗДЕЛЕНЗ на ЕМКОСТЬ, В КОТОРОЙ установлена механическая мешалка ДЛЯ ЖИДКОГО рабочего агента, И РЗСПОЛОЖЕННУЪО ПОД ЕМКОСТЬЮ пневмокамеру, ПОЛОСТИ КОТОРЫХ сообщаются ПОСРЕДСТВОМ ИЗОГНУТЫХ ВЫСТУПОМ ВВЕРХ ТРУбОК, ориентированных на ВЫХОДЕ В СТОРОНУ дна ЕМКОСТИ, ПРИ ЭТОМ ВЕРХНИЙ ОбРЕЗ на ВЫХОДЕ каждой ТРУбКИ расположен НИЖЕ УРОВНЯ выступа ПОЛОСТИ ТРУбКИ.Изобретение относится К сельскохозяйственному машиностроению, в частности К агрегатам для выполнения комплекса работ, например нанесения жидких смесей для биологического укрепления откосов инженерных земляных сооружений, побелки, покраски гидравлических сооружений и др.Известен агрегат для ухода за гидротехническими сооружениями, содержащий раму,трансмиссию, компрессор, включенный в пневмосистему, насос, входящий в гидросистему (гидрооборудование), агрегаты дополнительного оборудования. Однако данный агрегат не обеспечивает биологическое укрепление земляных поверхностей, что необходимо при содержании гидротехнических сооружений 1.Задачей изобретения является расширение функциональных возможностей агрегата,повышение производительности и качества перемешивания гидросмеси для создания надежной противоэрозионной зашиты закрепляемой почвы.Поставленная задача решается следуюшим образом. Агрегат для ухода за гидротехническими сооружениями оснашается цистерной, разделенной на емкость, в которой установлена механическая мешалка для жидкого рабочего агента, и расположенную под емкостью пневмокамеру, полости которых сообшаются посредством изогнутых выступом вверх трубок, ориентированных на выходе в сторону дна емкости, при этом верхний обрез на выходе каждой трубки расположен ниже уровня выступа полости трубки.Наличие двухкамерной Цистерны за счет механического перемешивания и воздушного потока позволяет создавать однородную смесь жидкого рабочего агента (из воды, семян трав, удобрений, мульчируюшего материала и др.). Гидропосев такой смеси на земляную поверхность гарантирует равномерность распределения компонентов для получения качественного биологического ковра.Техническое решение поясняется чертежами. На фиг. 1 представлен агрегат для ухода за гидротехническими сооружениями (вид сбоку), фиг. 2 то же (вид в плане), фиг. 3 трансмиссия (кинематическая схема), фиг. 4 - пневматическая система, фиг. 5 - гидравлическая система, фиг. 6 - цистерна (вид сбоку), фиг. 7 - трубка в сечении (/1, фиг. 6).Агрегат для ухода за гидротехническими сооружениями состоит из рамы 1 на колесном ходу, трансмиссии 2, цистерны 3, пневмосистемы 4 и гидросистемы 5.Трансмиссия включает карданный вал 6 для присоединения к валу отбора мошности трактора, опору 7, редукторы 8 и 9, клиноременную передачу 10 привода компрессора,цепную передачу 11 привода мешалки 12, муфты 13 включения мешалки, муфты 14 включения компрессора 15. Включение насоса 16 обеспечивается перемешением шестерни на валу редуктора 9. Трансмиссия предусматривает привод механизма 17 подъема шлюзоврегуляторов на открытых мелиоративных каналах или другого дополнительного оборудования с механическим приводом.Пневматическая система состоит из компрессора 15 и трубопроводов с размешением обратного клапана 18, маслоотделителя 19, ресиверов 20, оснашенных предохранительным клапаном 21 и сливными кранами 22, крана 23 подачи сжатого воздуха в пневмокамеру 24 цистерны 3, манометров 25 и кранов 26 обслуживания дополнительного оборудования 27 для покраски и побелки поверхностей объекта.Гидравлическая система включает насос 16, соединенный трубопроводами 28 через трехходовой кран 29 с емкостью 30 цистерны 3 и заборным рукавом 31. В гидросистеме имеется кран 32, заглушка 33 и дополнительное оборудование 34 (гидрометатель, гидробур, насадки для ту 1 цения пожаров, обмыва лотков, устьев дрен, поверхностей и др.).Цистерна 3 выполнена из емкости 30 и пневмокамеры 24, полости которых сообшаются через трубки 35. Внутри емкости расположена механическая мешалка 12 с лопастями. В конструкции цистерны предусмотрены люки для заправки и слива, патрубки для подсоединения трубопроводов пневмо- и гидросистемы.Трубки 35 изогнуты выступом вверх и расположены с таким расчетом, чтобы истекаюший из них сжатый воздух был ориентирован потоком ко дну емкости 30. При этом верхний обрез 36 на выходе каждой трубки по горизонтали расположен ниже уровня вь 1 ступа 37 полости.На фиг. 2 приведены обозначения 1-/, куда подсоединяется сменное дополнительное оборудование для обмыва лотков и устьев дрен, гидрометатель, гидробур, Механизм подъема шлюзов-регуляторов, краскораспь 1 литель и др.Агрегат для ухода за гидротехническими сооружениями работает следующим образом.Исходным положением следует считать, когда привод трансмиссии, муфты узлов агрегата отключены, краны пневмо- и гидросистемы закрыты. В зависимости от вида работы производят подготовку. Например, для гидропосева семян трав, нанесения мульчирующего и пленкообразующего материала на закрепляемую от эрозии почву выполняют следующие операции. Через люк Цистерны 3 заправляют емкость 30 водой и компонентами смеси (семена, удобрения и др.) в соответствии с установленными нормами расхода.Если агрегат находится на объекте вблизи водоема, забор воды производят из последнего. Для этого заборный клапан рукава 31 опускают в водоем и заполняют его водой, небольшой объем которой должен находиться в емкости 30. Трехходовой кран 29 должен находиться в положении, сообщающем полости рукава 31 и трубопровода 28. При отсутствии води в емкости 30 рукав 31 заполняют вручную или из емкости для подвоза воды. Переключают трехходовой кран 29 для сообщения полости рукава 31 с насосом 16, открывают кран 32, включают зацепление шестерен редуктора 9 и вал отбора мощности трактора. Вращение от последнего через карданный вал 6, опору 7, редукторы 8 и 9 передается на насос 16. Вода засасывается через рукав 31 и через кран 32 поступает в емкость 30 Цистерны 3.После заправки емкости 30 насос 16 отключают, закрывают кран 32, а трехходовой кран переводят в положение для прямого сообщения трубопроводом 28 емкости 30 и насоса 16. Включают муфту 13 привода мешалки 12 цепной передачей 11, муфту 14 привода компрессора 15 клиноременной передачей 10, открывают кран 23.От вращения мешалки 12 и потоков сжатого воздуха происходит интенсивное и равномерное перемешивание компонентов гидросмеси. Установлено, что при работе только одной мешалки 12 наблюдается сепарация семян трав. Мелкие семена (клевер, тимофеевка и др.), объемная масса которых выше, чем у других семян (овсяница, райграс, мятлик и др.),смещаются вниз емкости и даже оседают на дно.Под действием сжатого воздуха пневмосистемы и особенностей расположения и формы трубок 35 указанные недостатки устраняются. Сжатый воздух из пневмокамеры 24 через трубки 35 истекает струями в направлении дна емкости 30. Под их действием осевшие семена и другие частицы компонентов взвешиваются и в потоке совместного действия мешалки 12 и струй из трубок 35 равномерно и интенсивно перемешиваются. Перемешивание компонентов обеспечивают при стоянке или перемещении агрегата к объекту работы.Для нанесения гидросмеси (рабочего агента) в качестве дополнительного оборудования 34 используют гидрометатель (обозначение 1-П, фиг. 2). Включают в работу насос 16 и направленной струей гидрометателя распределяют гидросмесь по закрепляемой поверхности на ходу или стоянке агрегата.После расхода содержимого емкости 30 насос 16, компрессор 15, мешалку 12 отключают, краны 23, 29 закрывают, то есть переводят всю трансмиссию, пневмо- и гидросистему в исходное положение. Затем цикл работы агрегата повторяют.В процессе заправки и работы агрегата содержимое емкости 30 цистерны 3 практически не проникает в пневмокамеру 24. Этому препятствует воздушная пробка трубки 35. Она постоянно удерживается, так как выступ 37 ее внутренней полости расположен выше верхнего обреза 36 выхода трубки.Работа агрегата с другим дополнительным оборудованием проводится следующим образом, например, манипулирование шлюзами-регуляторами механизмом 17. Механизм 17 закрепляют на тыльной стенке цистерны 3 и вводят в зацепление с валом мешалки 12(обозначение 1 П, фиг. 2). Его карданный вал присоединяют к валу редуктора шлюзарегулятора. Вводят в зацепление необходимую пару конических шестерен механизма 17(подъем или опускание). Включают муфту 13 и вал отбора мощности трактора. В данном случае вал мешалки 12 выполняет функцию промежуточного элемента передачи враще 3ния на Механизм 17 И далее через Карданный вал на редуктор для подъема (опускания) щлюза-регулятора. Операции отключения при завершении работы проводят в порядке,обратном описанному.Лакокрасочные покрытия выполняют следующим образом.Подсоединяют К агрегату (обозначение 1/-/, фиг. 2) в качестве дополнительного оборудования 27 щланги с распылителями и баки. Заполняют последние лакокрасочным материалом. Включают муфту 14, вал отбора мощности трактора и поднимают давление в пневмосистеме. По манометрам 25 определяют оптимальное давление, особенно в баках,необходимое для подачи лакокрасочного материала. Открывают краны 26 и производят покраску. После работы выключение системы проводят в обратной последовательности. Необходимое давление в пневмосистеме достигается регулировкой предохранительного клапана 21, а оставшееся после работы устраняют открытием кранов 22 из ресиверов 20. Обратный клапан 18 предохраняет компрессор 15 от перегрузки после отключения, а маслоотделитель 19 - от попадания масла в покрасочный материал.Обмыв поверхности сооружения производят следующим образом. В качестве дополнительного оборудования 34 или вместо заглущки 33 присоединяют щланг с насадком (1 П, фиг. 2). В изложенной последовательности заполняют емкость 30 рабочим агентом (водой). Устанавливают трехходовой кран 29 в положение для сообщения емкости 30 и насоса 16. Включают привод насоса и производят обмыв поверхности. Если забор воды производят из водоема, трехходовой кран устанавливают в положение для сообщения полостей рукава 31 и трубопровода к насосу. После заверщения работы систему отключают в обратной последовательности.Аналогично обмыву производят операции управления агрегатом при работе гидробура, тушении пожаров и других работах с применением жидких рабочих агентов.Таким образом, оснащение агрегата для ухода за гидротехническими сооружениями цистерной, разделенной на емкость с механической мещалкой для жидкого рабочего агента и пневмокамеру, расщиряет область применения агрегата. Наличие в цистерне криволинейных трубок и мешалки позволяет создавать однородную смесь компонентов рабочего агента с повыщением в 1,5-2 раза производительности за счет снижения времени на перемещивание. Высев равномерно перемещанной смеси трав и других компонентов гарантирует развитие качественного дернового покрова и создание надежной противоэрозионной защиты земляных инженерных сооружений.1. Кондратьев В.Н. Гидравлические сеялки для укрепления каналов. - М. Агропромиздат, 1988. - С. 9-17.
