Маслонасосная станция комбайна шахтного проходческого

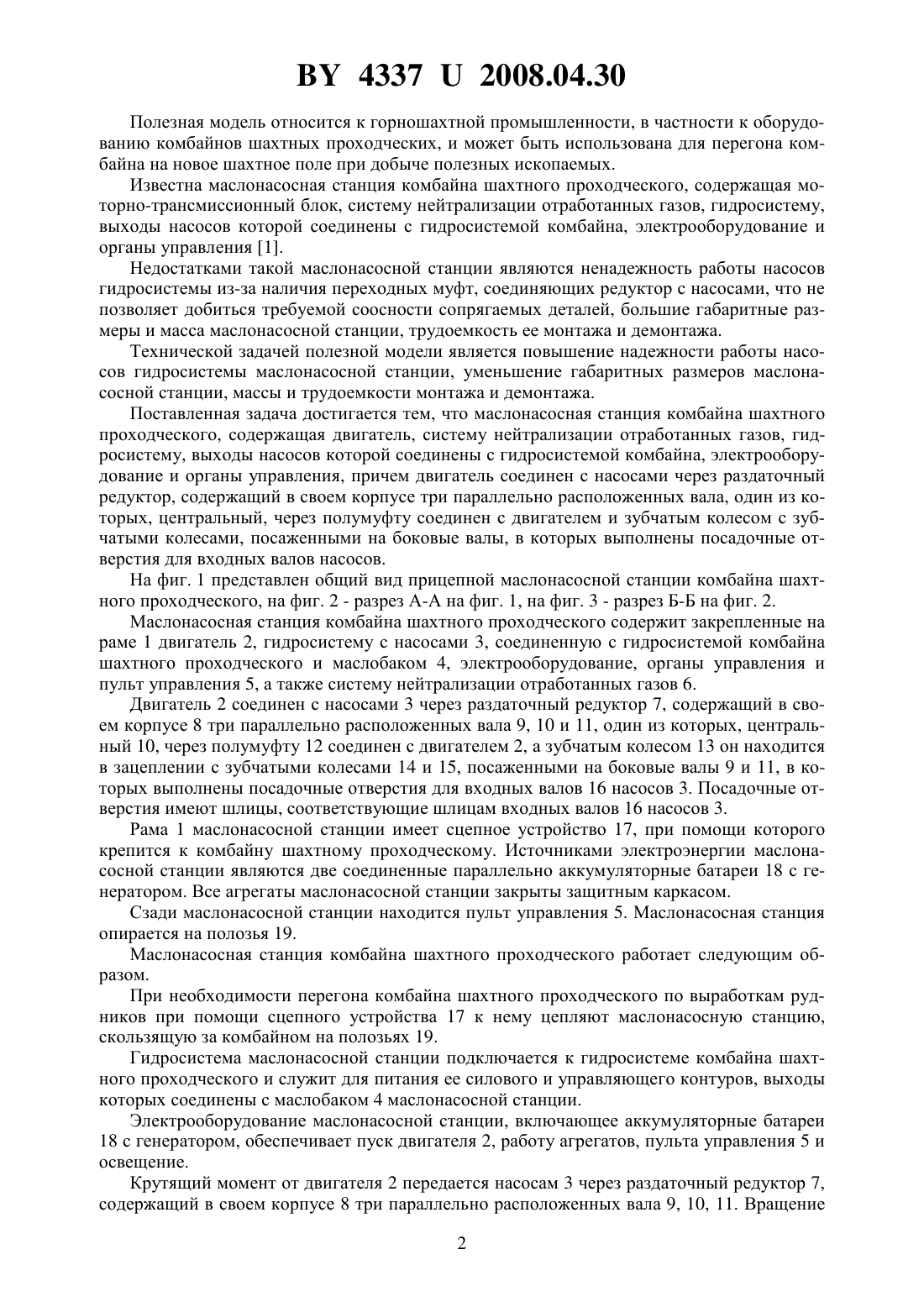

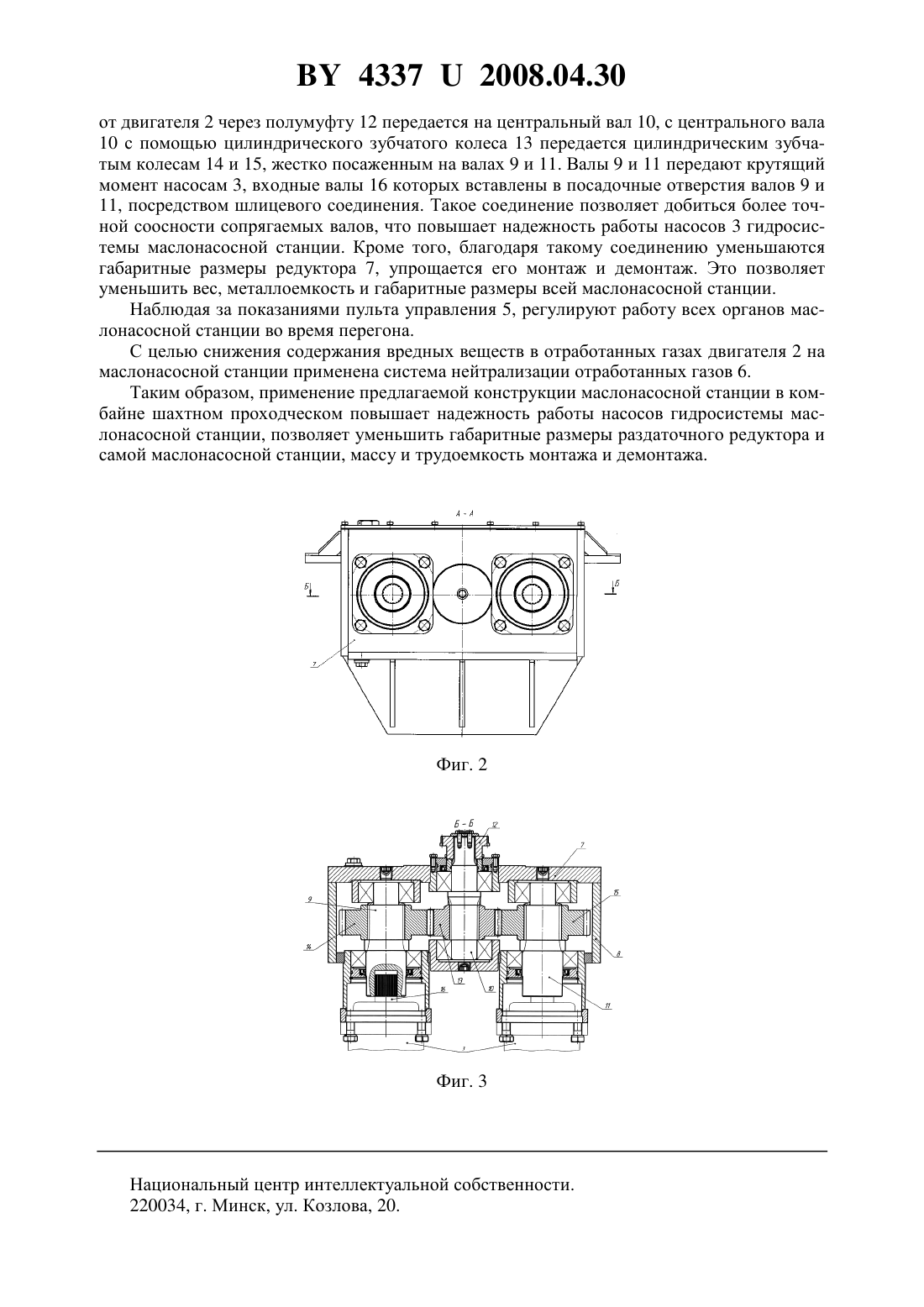

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАСЛОНАСОСНАЯ СТАНЦИЯ КОМБАЙНА ШАХТНОГО ПРОХОДЧЕСКОГО(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Щерба Владимир Яковлевич Прушак Виктор Яковлевич Шаповалов Валерий Иванович Закревский Владимир Олегович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Маслонасосная станция комбайна шахтного проходческого, содержащая двигатель,систему нейтрализации отработанных газов, гидросистему, выходы насосов которой соединены с гидросистемой комбайна, электрооборудование и органы управления, отличающаяся тем, что двигатель соединен с насосами через раздаточный редуктор, содержащий в своем корпусе три параллельно расположенных вала, один из которых,центральный, через полумуфту соединен с двигателем и зубчатым колесом с зубчатыми колесами, посаженными на боковые валы, в которых выполнены посадочные отверстия для входных валов насосов. 43372008.04.30 Полезная модель относится к горношахтной промышленности, в частности к оборудованию комбайнов шахтных проходческих, и может быть использована для перегона комбайна на новое шахтное поле при добыче полезных ископаемых. Известна маслонасосная станция комбайна шахтного проходческого, содержащая моторно-трансмиссионный блок, систему нейтрализации отработанных газов, гидросистему,выходы насосов которой соединены с гидросистемой комбайна, электрооборудование и органы управления 1. Недостатками такой маслонасосной станции являются ненадежность работы насосов гидросистемы из-за наличия переходных муфт, соединяющих редуктор с насосами, что не позволяет добиться требуемой соосности сопрягаемых деталей, большие габаритные размеры и масса маслонасосной станции, трудоемкость ее монтажа и демонтажа. Технической задачей полезной модели является повышение надежности работы насосов гидросистемы маслонасосной станции, уменьшение габаритных размеров маслонасосной станции, массы и трудоемкости монтажа и демонтажа. Поставленная задача достигается тем, что маслонасосная станция комбайна шахтного проходческого, содержащая двигатель, систему нейтрализации отработанных газов, гидросистему, выходы насосов которой соединены с гидросистемой комбайна, электрооборудование и органы управления, причем двигатель соединен с насосами через раздаточный редуктор, содержащий в своем корпусе три параллельно расположенных вала, один из которых, центральный, через полумуфту соединен с двигателем и зубчатым колесом с зубчатыми колесами, посаженными на боковые валы, в которых выполнены посадочные отверстия для входных валов насосов. На фиг. 1 представлен общий вид прицепной маслонасосной станции комбайна шахтного проходческого, на фиг. 2 - разрез А-А на фиг. 1, на фиг. 3 - разрез Б-Б на фиг. 2. Маслонасосная станция комбайна шахтного проходческого содержит закрепленные на раме 1 двигатель 2, гидросистему с насосами 3, соединенную с гидросистемой комбайна шахтного проходческого и маслобаком 4, электрооборудование, органы управления и пульт управления 5, а также систему нейтрализации отработанных газов 6. Двигатель 2 соединен с насосами 3 через раздаточный редуктор 7, содержащий в своем корпусе 8 три параллельно расположенных вала 9, 10 и 11, один из которых, центральный 10, через полумуфту 12 соединен с двигателем 2, а зубчатым колесом 13 он находится в зацеплении с зубчатыми колесами 14 и 15, посаженными на боковые валы 9 и 11, в которых выполнены посадочные отверстия для входных валов 16 насосов 3. Посадочные отверстия имеют шлицы, соответствующие шлицам входных валов 16 насосов 3. Рама 1 маслонасосной станции имеет сцепное устройство 17, при помощи которого крепится к комбайну шахтному проходческому. Источниками электроэнергии маслонасосной станции являются две соединенные параллельно аккумуляторные батареи 18 с генератором. Все агрегаты маслонасосной станции закрыты защитным каркасом. Сзади маслонасосной станции находится пульт управления 5. Маслонасосная станция опирается на полозья 19. Маслонасосная станция комбайна шахтного проходческого работает следующим образом. При необходимости перегона комбайна шахтного проходческого по выработкам рудников при помощи сцепного устройства 17 к нему цепляют маслонасосную станцию,скользящую за комбайном на полозьях 19. Гидросистема маслонасосной станции подключается к гидросистеме комбайна шахтного проходческого и служит для питания ее силового и управляющего контуров, выходы которых соединены с маслобаком 4 маслонасосной станции. Электрооборудование маслонасосной станции, включающее аккумуляторные батареи 18 с генератором, обеспечивает пуск двигателя 2, работу агрегатов, пульта управления 5 и освещение. Крутящий момент от двигателя 2 передается насосам 3 через раздаточный редуктор 7,содержащий в своем корпусе 8 три параллельно расположенных вала 9, 10, 11. Вращение 2 43372008.04.30 от двигателя 2 через полумуфту 12 передается на центральный вал 10, с центрального вала 10 с помощью цилиндрического зубчатого колеса 13 передается цилиндрическим зубчатым колесам 14 и 15, жестко посаженным на валах 9 и 11. Валы 9 и 11 передают крутящий момент насосам 3, входные валы 16 которых вставлены в посадочные отверстия валов 9 и 11, посредством шлицевого соединения. Такое соединение позволяет добиться более точной соосности сопрягаемых валов, что повышает надежность работы насосов 3 гидросистемы маслонасосной станции. Кроме того, благодаря такому соединению уменьшаются габаритные размеры редуктора 7, упрощается его монтаж и демонтаж. Это позволяет уменьшить вес, металлоемкость и габаритные размеры всей маслонасосной станции. Наблюдая за показаниями пульта управления 5, регулируют работу всех органов маслонасосной станции во время перегона. С целью снижения содержания вредных веществ в отработанных газах двигателя 2 на маслонасосной станции применена система нейтрализации отработанных газов 6. Таким образом, применение предлагаемой конструкции маслонасосной станции в комбайне шахтном проходческом повышает надежность работы насосов гидросистемы маслонасосной станции, позволяет уменьшить габаритные размеры раздаточного редуктора и самой маслонасосной станции, массу и трудоемкость монтажа и демонтажа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
