Комбинированный агрегат для ухода за картофелем

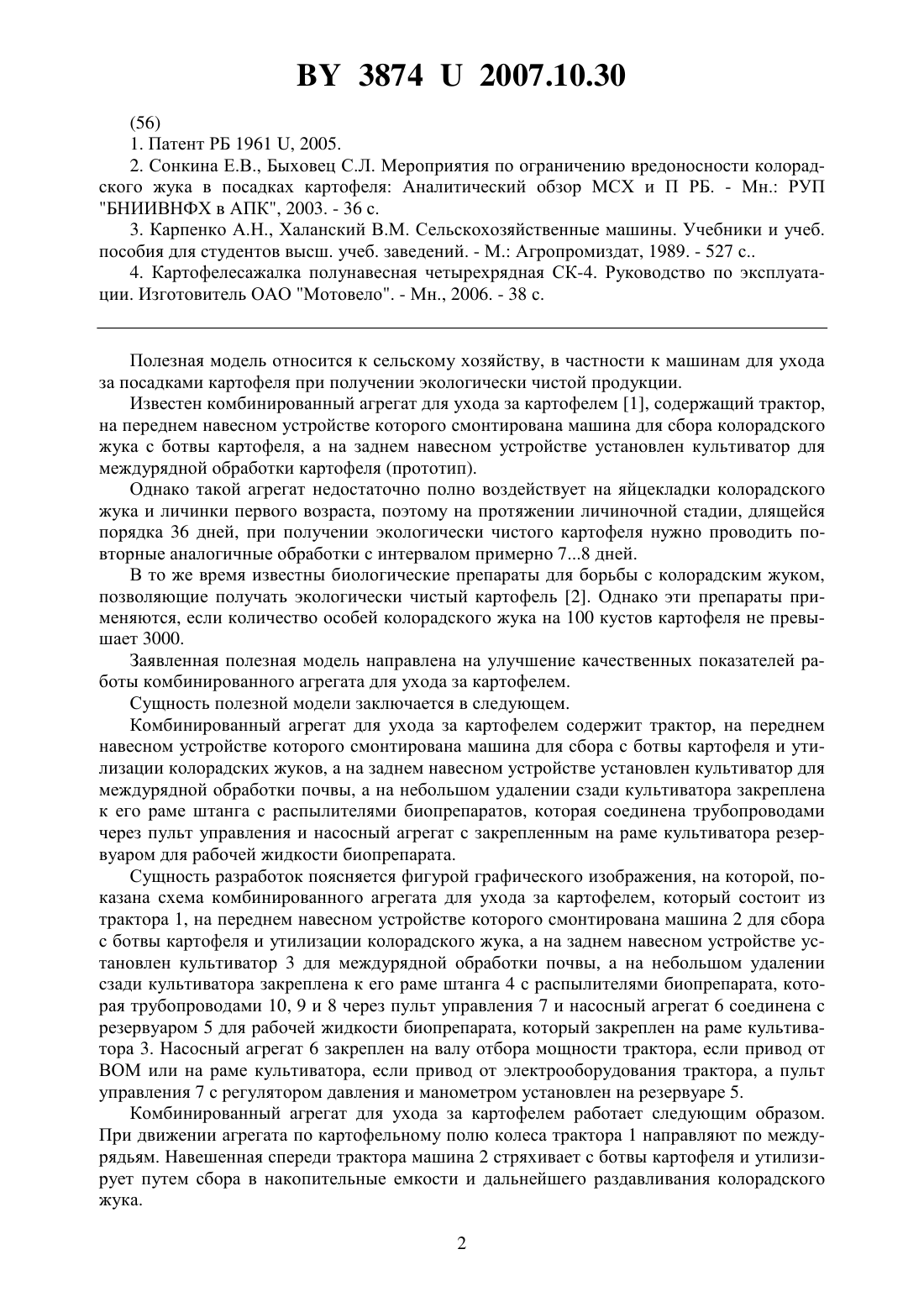

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБИНИРОВАННЫЙ АГРЕГАТ ДЛЯ УХОДА ЗА КАРТОФЕЛЕМ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Заяц Эдуард Владимирович Ладутько Сергей Николаевич Заяц Павел Владимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Комбинированный агрегат для ухода за картофелем, содержащий трактор, на переднем навесном устройстве которого смонтирована машина для сбора с ботвы картофеля и утилизации колорадского жука, а на заднем навесном устройстве установлен культиватор для междурядной обработки почвы, отличающийся тем, что на небольшом удалении сзади культиватора закреплена к его раме штанга с распылителями биопрепаратов, которая соединена трубопроводами через пульт управления и насосный агрегат с закрепленным на раме культиватора резервуаром для рабочей жидкости биопрепаратов.(56) 1. Патент РБ 1961 , 2005. 2. Сонкина Е.В., Быховец С.Л. Мероприятия по ограничению вредоносности колорадского жука в посадках картофеля Аналитический обзор МСХ и П РБ. - Мн. РУП БНИИВНФХ в АПК, 2003. - 36 с. 3. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. Учебники и учеб. пособия для студентов высш. учеб. заведений. - М. Агропромиздат, 1989. - 527 с 4. Картофелесажалка полунавесная четырехрядная СК-4. Руководство по эксплуатации. Изготовитель ОАО Мотовело. - Мн., 2006. - 38 с. Полезная модель относится к сельскому хозяйству, в частности к машинам для ухода за посадками картофеля при получении экологически чистой продукции. Известен комбинированный агрегат для ухода за картофелем 1, содержащий трактор,на переднем навесном устройстве которого смонтирована машина для сбора колорадского жука с ботвы картофеля, а на заднем навесном устройстве установлен культиватор для междурядной обработки картофеля (прототип). Однако такой агрегат недостаточно полно воздействует на яйцекладки колорадского жука и личинки первого возраста, поэтому на протяжении личиночной стадии, длящейся порядка 36 дней, при получении экологически чистого картофеля нужно проводить повторные аналогичные обработки с интервалом примерно 78 дней. В то же время известны биологические препараты для борьбы с колорадским жуком,позволяющие получать экологически чистый картофель 2. Однако эти препараты применяются, если количество особей колорадского жука на 100 кустов картофеля не превышает 3000. Заявленная полезная модель направлена на улучшение качественных показателей работы комбинированного агрегата для ухода за картофелем. Сущность полезной модели заключается в следующем. Комбинированный агрегат для ухода за картофелем содержит трактор, на переднем навесном устройстве которого смонтирована машина для сбора с ботвы картофеля и утилизации колорадских жуков, а на заднем навесном устройстве установлен культиватор для междурядной обработки почвы, а на небольшом удалении сзади культиватора закреплена к его раме штанга с распылителями биопрепаратов, которая соединена трубопроводами через пульт управления и насосный агрегат с закрепленным на раме культиватора резервуаром для рабочей жидкости биопрепарата. Сущность разработок поясняется фигурой графического изображения, на которой, показана схема комбинированного агрегата для ухода за картофелем, который состоит из трактора 1, на переднем навесном устройстве которого смонтирована машина 2 для сбора с ботвы картофеля и утилизации колорадского жука, а на заднем навесном устройстве установлен культиватор 3 для междурядной обработки почвы, а на небольшом удалении сзади культиватора закреплена к его раме штанга 4 с распылителями биопрепарата, которая трубопроводами 10, 9 и 8 через пульт управления 7 и насосный агрегат 6 соединена с резервуаром 5 для рабочей жидкости биопрепарата, который закреплен на раме культиватора 3. Насосный агрегат 6 закреплен на валу отбора мощности трактора, если привод от ВОМ или на раме культиватора, если привод от электрооборудования трактора, а пульт управления 7 с регулятором давления и манометром установлен на резервуаре 5. Комбинированный агрегат для ухода за картофелем работает следующим образом. При движении агрегата по картофельному полю колеса трактора 1 направляют по междурядьям. Навешенная спереди трактора машина 2 стряхивает с ботвы картофеля и утилизирует путем сбора в накопительные емкости и дальнейшего раздавливания колорадского жука. 2 38742007.10.30 Навешенный сзади трактора культиватор 3 окучивает картофель. Если же используется культиватор с подкормочным приспособлениями (культиватор-растениепитатель), то одновременно будет проводиться подкормка картофеля. Смонтированная за культиватором штанга 4 с распылителями обеспечивает мелкий распыл залитой в резервуар 5 рабочей жидкости биопрепарата, например битоксибацилин,а пульт управления 7 с регулятором давления жидкости позволяет корректировать расход рабочего раствора, который зависит и от скорости движения агрегата, и от выходных каналов распылителей штанги. Давление подаваемой жидкости контролируется манометром, установленным на пульте управления. Малые расходы жидкости, менее 100 л/га, обеспечиваются на относительно высоких скоростях движения агрегата - 812 км/ч и выходных каналах (отверстиях) распылителей диаметром до 1,01,2 мм. Поэтому требуется тщательная фильтрация поступающей к распылителям жидкости за счет установки в горловине резервуара заливного фильтра, перед насосом - всасывающего фильтра, перед входом жидкости в штангу - нагнетательного фильтра, а перед каждым из распылителей - своего индивидуального фильтра, сетка которого имеет отверстия 0,40,5 мм. Трактор 1 может быть типа МТЗ-82.1, передняя навеска поставляется по спецзаказу. Машина 2 для сбора с ботвы картофеля и утилизации колорадского жука может быть изготовлено согласно описания 1. Культиватор 3 для междурядной обработки почвы серийный 3, с. 162. Поскольку трактор МТЗ-82.1 не имеет переднего вала отбора мощности, то привод роторов устройства, а также вальцов для раздавливания колорадского жука может производиться от опорных колес устройства, а привод вентилятора вполне обеспечивается гидроприводом с пневматической сеялки типа СУПН-8 3, с. 138. Резервуар для пестицида, блок управления, насос, распылители, а также соединительные трубопроводы могут быть заимствованы из картофелесажалки СК-4 4, выпуск которой освоило открытое акционерное общество Мотовело или может быть использовано аналогичное серийно выпускаемое оборудование. Внедрение данного комбинированного агрегата в производство позволит за один проход по картофельному полю выполнять стряхивание и утилизацию колорадского жука,производить окучивание картофеля и, при необходимости, его подкормку, а за счет распыления микродоз биопрепаратов производить уничтожение появляющихся обработки из яйцекладок личинок колорадского жука сократить количество проходов агрегата по полю и получить экологически чистую продукцию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
