Транспортирующее устройство сельскохозяйственной машины

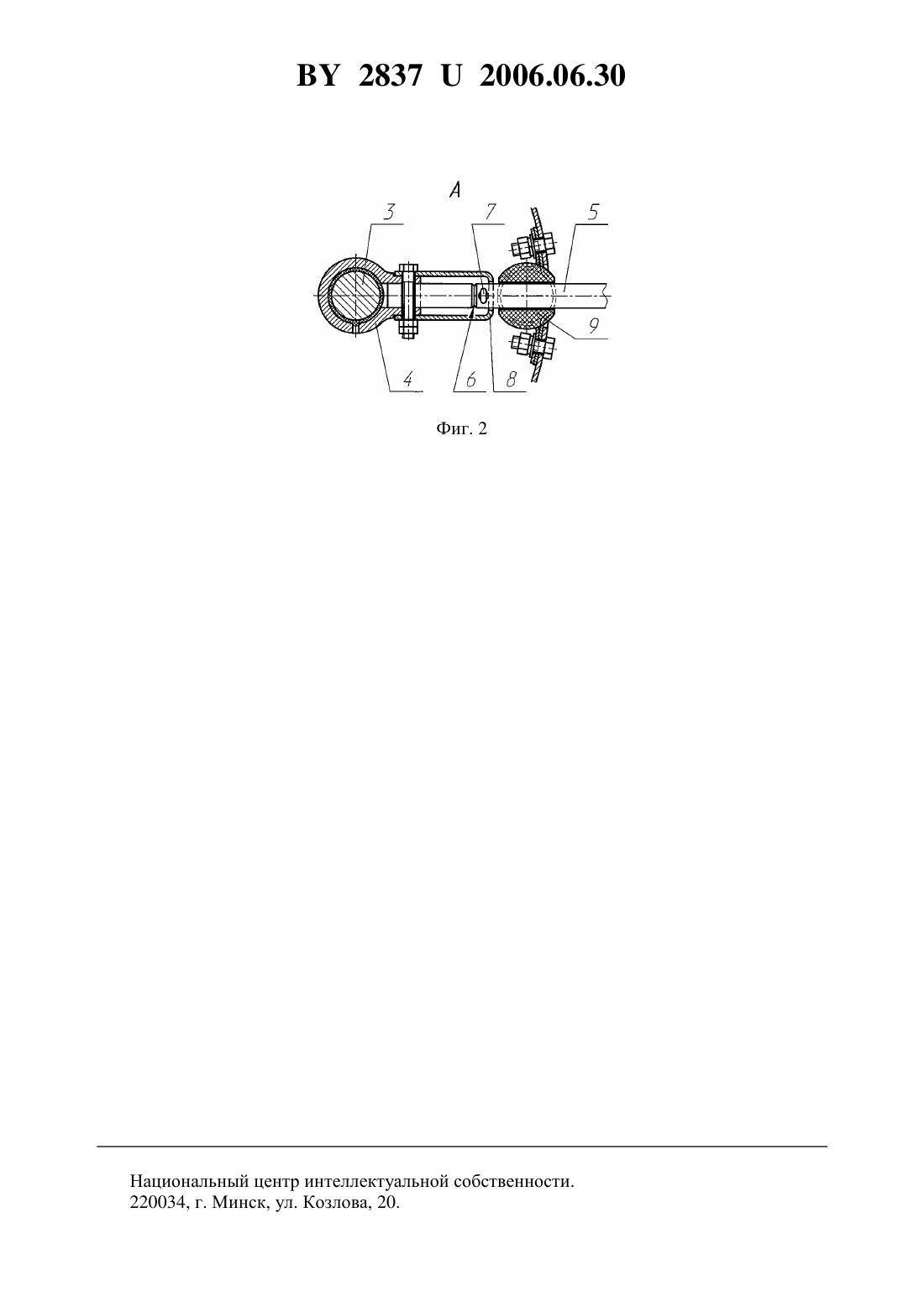

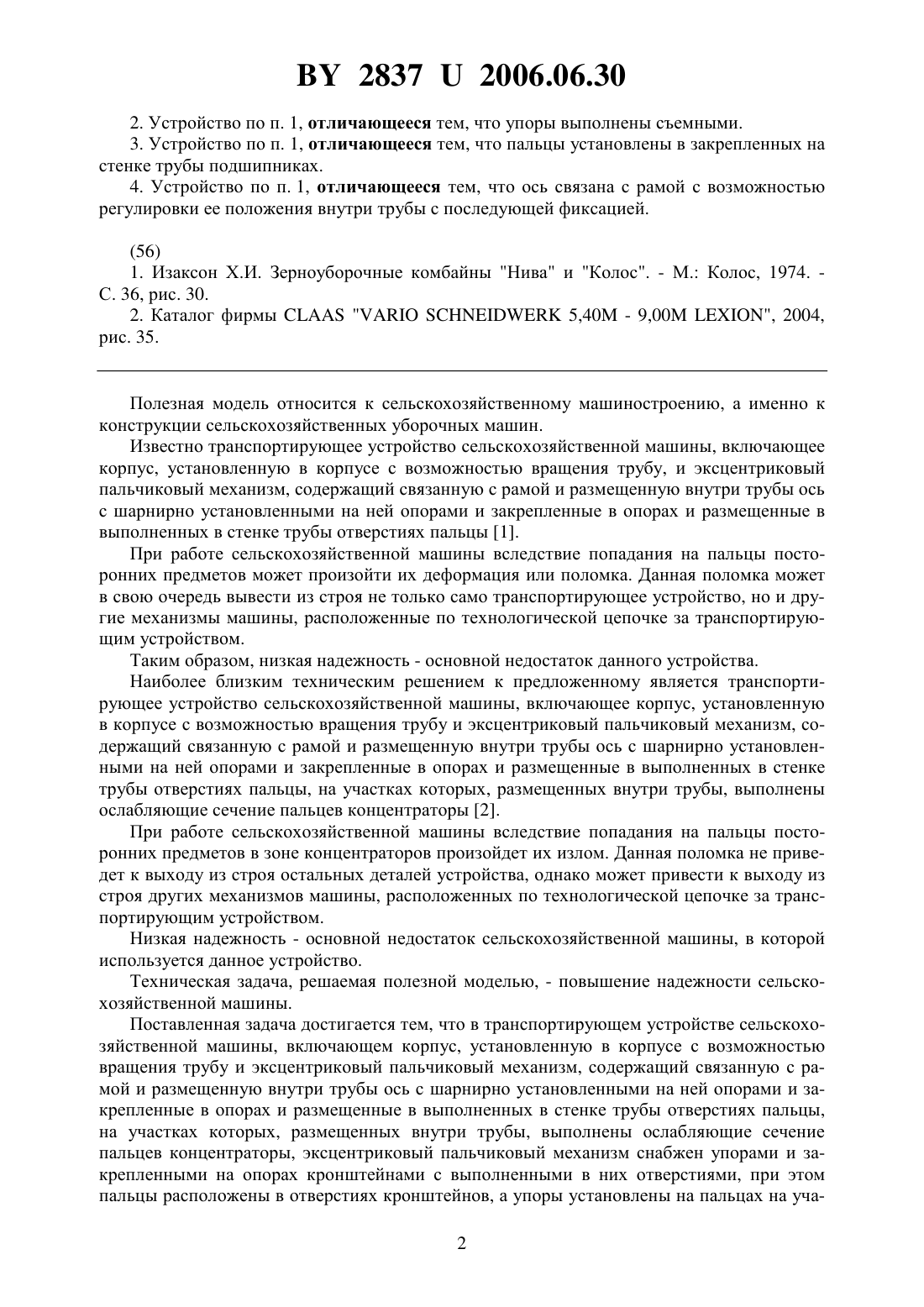

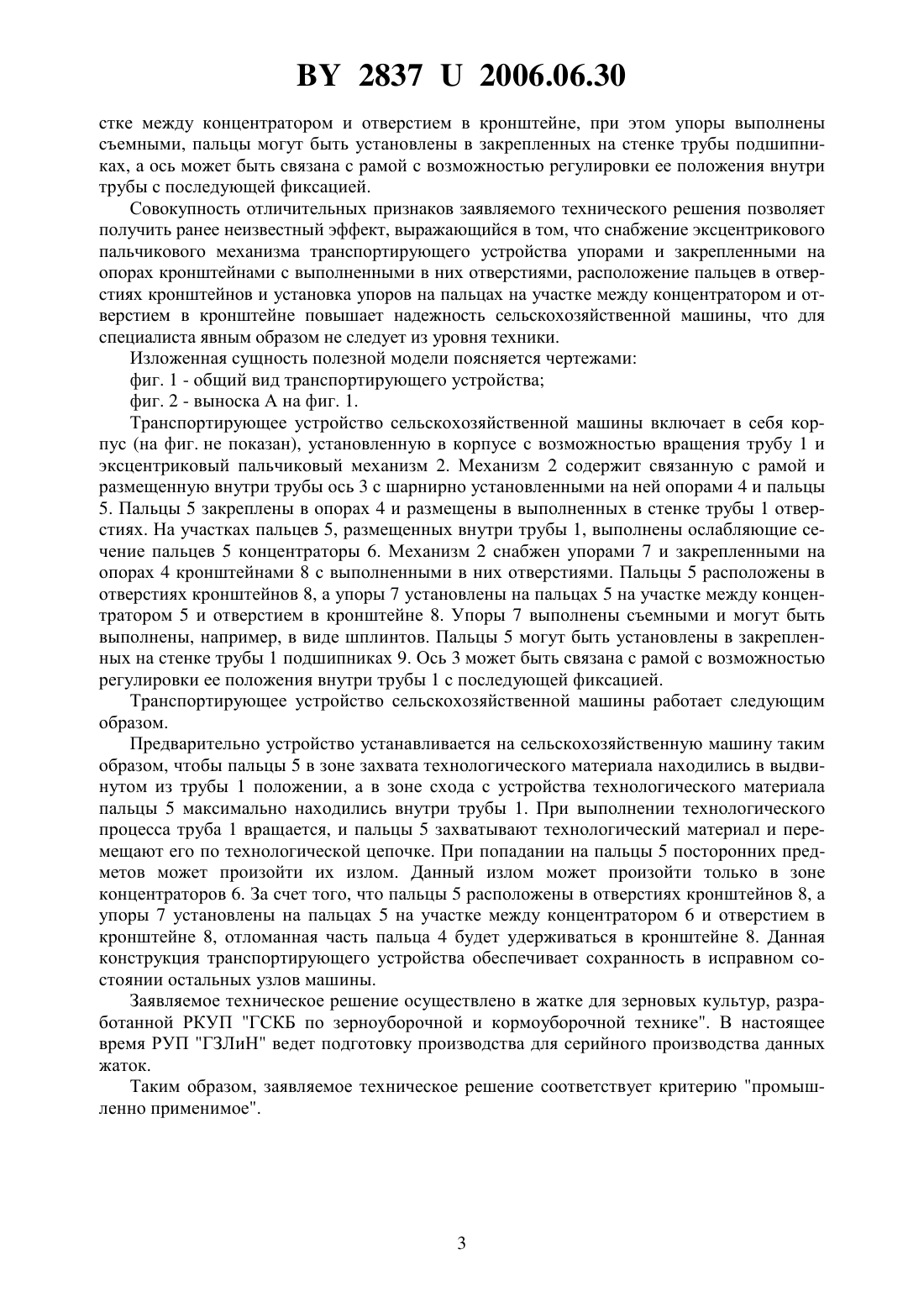

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТРАНСПОРТИРУЮЩЕЕ УСТРОЙСТВО СЕЛЬСКОХОЗЯЙСТВЕННОЙ МАШИНЫ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Иоффе Марк Павлович Волков Иван Васильевич Лвочкин Владимир Иванович Меженников Александр Павлович Савков Михаил Александрович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(57) 1. Транспортирующее устройство сельскохозяйственной машины, включающее корпус, установленную в корпусе с возможностью вращения трубу и эксцентриковый пальчиковый механизм, содержащий связанную с рамой и размещенную внутри трубы ось с шарнирно установленными на ней опорами и закрепленные в опорах и размещенные в выполненных в стенке трубы отверстиях пальцы, на участках которых, размещенных внутри трубы, выполнены ослабляющие сечение пальцев концентраторы, отличающееся тем, что эксцентриковый пальчиковый механизм снабжен упорами и закрепленными на опорах кронштейнами с выполненными в них отверстиями, при этом пальцы расположены в отверстиях кронштейнов, а упоры установлены на пальцах на участке между концентратором и отверстием в кронштейне. 28372006.06.30 2. Устройство по п. 1, отличающееся тем, что упоры выполнены съемными. 3. Устройство по п. 1, отличающееся тем, что пальцы установлены в закрепленных на стенке трубы подшипниках. 4. Устройство по п. 1, отличающееся тем, что ось связана с рамой с возможностью регулировки ее положения внутри трубы с последующей фиксацией.(56) 1. Изаксон Х.И. Зерноуборочные комбайны Нива и Колос. - М. Колос, 1974. С. 36, рис. 30. 2. Каталог фирмы 5,40 - 9,00 , 2004,рис. 35. Полезная модель относится к сельскохозяйственному машиностроению, а именно к конструкции сельскохозяйственных уборочных машин. Известно транспортирующее устройство сельскохозяйственной машины, включающее корпус, установленную в корпусе с возможностью вращения трубу, и эксцентриковый пальчиковый механизм, содержащий связанную с рамой и размещенную внутри трубы ось с шарнирно установленными на ней опорами и закрепленные в опорах и размещенные в выполненных в стенке трубы отверстиях пальцы 1. При работе сельскохозяйственной машины вследствие попадания на пальцы посторонних предметов может произойти их деформация или поломка. Данная поломка может в свою очередь вывести из строя не только само транспортирующее устройство, но и другие механизмы машины, расположенные по технологической цепочке за транспортирующим устройством. Таким образом, низкая надежность - основной недостаток данного устройства. Наиболее близким техническим решением к предложенному является транспортирующее устройство сельскохозяйственной машины, включающее корпус, установленную в корпусе с возможностью вращения трубу и эксцентриковый пальчиковый механизм, содержащий связанную с рамой и размещенную внутри трубы ось с шарнирно установленными на ней опорами и закрепленные в опорах и размещенные в выполненных в стенке трубы отверстиях пальцы, на участках которых, размещенных внутри трубы, выполнены ослабляющие сечение пальцев концентраторы 2. При работе сельскохозяйственной машины вследствие попадания на пальцы посторонних предметов в зоне концентраторов произойдет их излом. Данная поломка не приведет к выходу из строя остальных деталей устройства, однако может привести к выходу из строя других механизмов машины, расположенных по технологической цепочке за транспортирующим устройством. Низкая надежность - основной недостаток сельскохозяйственной машины, в которой используется данное устройство. Техническая задача, решаемая полезной моделью, - повышение надежности сельскохозяйственной машины. Поставленная задача достигается тем, что в транспортирующем устройстве сельскохозяйственной машины, включающем корпус, установленную в корпусе с возможностью вращения трубу и эксцентриковый пальчиковый механизм, содержащий связанную с рамой и размещенную внутри трубы ось с шарнирно установленными на ней опорами и закрепленные в опорах и размещенные в выполненных в стенке трубы отверстиях пальцы,на участках которых, размещенных внутри трубы, выполнены ослабляющие сечение пальцев концентраторы, эксцентриковый пальчиковый механизм снабжен упорами и закрепленными на опорах кронштейнами с выполненными в них отверстиями, при этом пальцы расположены в отверстиях кронштейнов, а упоры установлены на пальцах на уча 2 28372006.06.30 стке между концентратором и отверстием в кронштейне, при этом упоры выполнены съемными, пальцы могут быть установлены в закрепленных на стенке трубы подшипниках, а ось может быть связана с рамой с возможностью регулировки ее положения внутри трубы с последующей фиксацией. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение эксцентрикового пальчикового механизма транспортирующего устройства упорами и закрепленными на опорах кронштейнами с выполненными в них отверстиями, расположение пальцев в отверстиях кронштейнов и установка упоров на пальцах на участке между концентратором и отверстием в кронштейне повышает надежность сельскохозяйственной машины, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами фиг. 1 - общий вид транспортирующего устройства фиг. 2 - выноска А на фиг. 1. Транспортирующее устройство сельскохозяйственной машины включает в себя корпус (на фиг. не показан), установленную в корпусе с возможностью вращения трубу 1 и эксцентриковый пальчиковый механизм 2. Механизм 2 содержит связанную с рамой и размещенную внутри трубы ось 3 с шарнирно установленными на ней опорами 4 и пальцы 5. Пальцы 5 закреплены в опорах 4 и размещены в выполненных в стенке трубы 1 отверстиях. На участках пальцев 5, размещенных внутри трубы 1, выполнены ослабляющие сечение пальцев 5 концентраторы 6. Механизм 2 снабжен упорами 7 и закрепленными на опорах 4 кронштейнами 8 с выполненными в них отверстиями. Пальцы 5 расположены в отверстиях кронштейнов 8, а упоры 7 установлены на пальцах 5 на участке между концентратором 5 и отверстием в кронштейне 8. Упоры 7 выполнены съемными и могут быть выполнены, например, в виде шплинтов. Пальцы 5 могут быть установлены в закрепленных на стенке трубы 1 подшипниках 9. Ось 3 может быть связана с рамой с возможностью регулировки ее положения внутри трубы 1 с последующей фиксацией. Транспортирующее устройство сельскохозяйственной машины работает следующим образом. Предварительно устройство устанавливается на сельскохозяйственную машину таким образом, чтобы пальцы 5 в зоне захвата технологического материала находились в выдвинутом из трубы 1 положении, а в зоне схода с устройства технологического материала пальцы 5 максимально находились внутри трубы 1. При выполнении технологического процесса труба 1 вращается, и пальцы 5 захватывают технологический материал и перемещают его по технологической цепочке. При попадании на пальцы 5 посторонних предметов может произойти их излом. Данный излом может произойти только в зоне концентраторов 6. За счет того, что пальцы 5 расположены в отверстиях кронштейнов 8, а упоры 7 установлены на пальцах 5 на участке между концентратором 6 и отверстием в кронштейне 8, отломанная часть пальца 4 будет удерживаться в кронштейне 8. Данная конструкция транспортирующего устройства обеспечивает сохранность в исправном состоянии остальных узлов машины. Заявляемое техническое решение осуществлено в жатке для зерновых культур, разработанной РКУП ГСКБ по зерноуборочной и кормоуборочной технике. В настоящее время РУП ГЗЛиН ведет подготовку производства для серийного производства данных жаток. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
