Палец режущего аппарата сельскохозяйственной уборочной машины

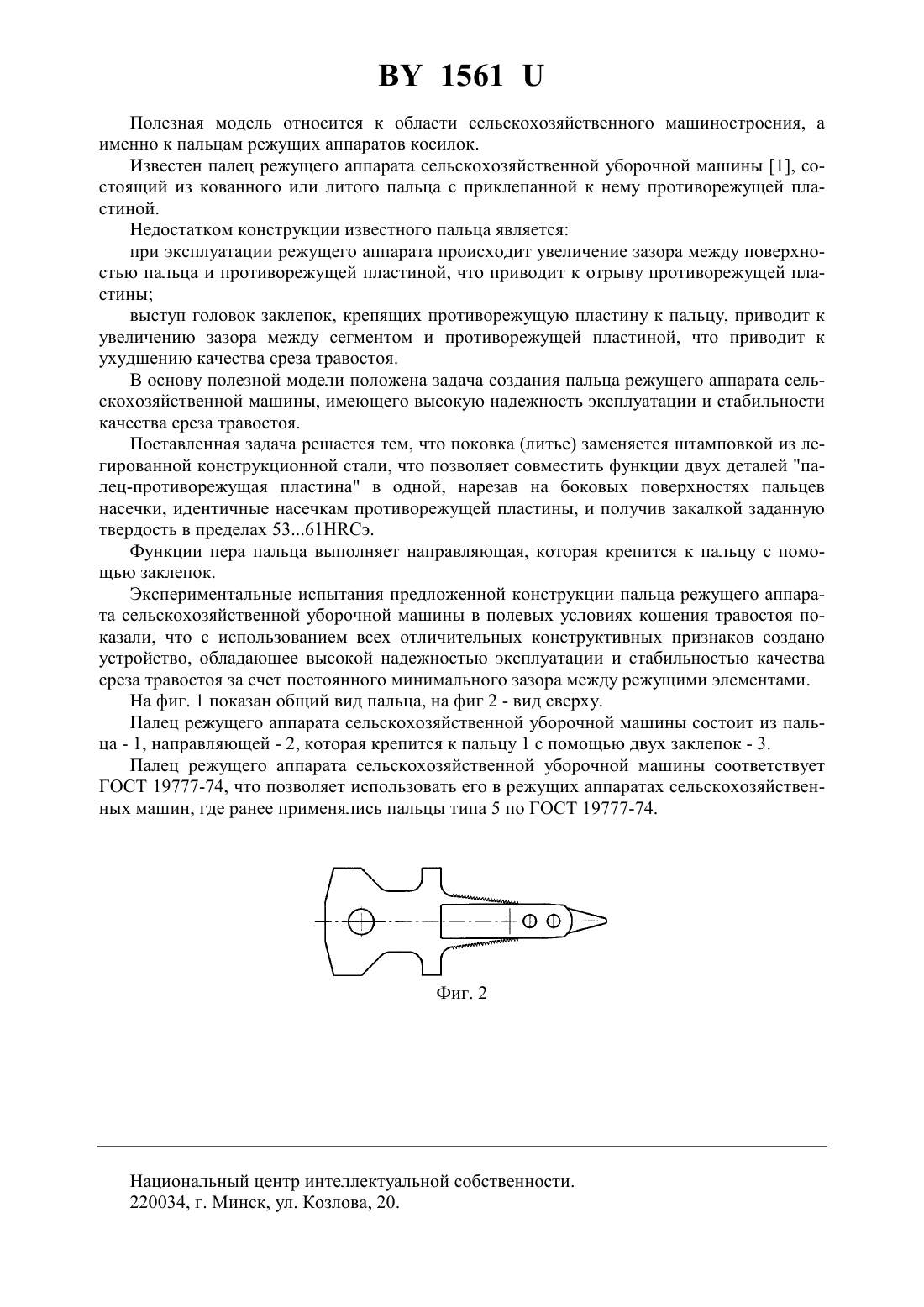

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПАЛЕЦ РЕЖУЩЕГО АППАРАТА СЕЛЬСКОХОЗЯЙСТВЕННОЙ УБОРОЧНОЙ МАШИНЫ(72) Авторы Гвищ Виктор Иосифович Богушевич Леонид Евгеньевич(57) Палец режущего аппарата сельскохозяйственной уборочной машины, состоящий из пальца с прикрепленной к нему направляющей, выполняющей функции пера, отличающийся тем, что палец выполнен методом штамповки из легированной конструкционной стали с нарезанными на боковых поверхностях пальца насечками, идентичными насечкам противорежущей пластины. 1561 Полезная модель относится к области сельскохозяйственного машиностроения, а именно к пальцам режущих аппаратов косилок. Известен палец режущего аппарата сельскохозяйственной уборочной машины 1, состоящий из кованного или литого пальца с приклепанной к нему противорежущей пластиной. Недостатком конструкции известного пальца является при эксплуатации режущего аппарата происходит увеличение зазора между поверхностью пальца и противорежущей пластиной, что приводит к отрыву противорежущей пластины выступ головок заклепок, крепящих противорежущую пластину к пальцу, приводит к увеличению зазора между сегментом и противорежущей пластиной, что приводит к ухудшению качества среза травостоя. В основу полезной модели положена задача создания пальца режущего аппарата сельскохозяйственной машины, имеющего высокую надежность эксплуатации и стабильности качества среза травостоя. Поставленная задача решается тем, что поковка (литье) заменяется штамповкой из легированной конструкционной стали, что позволяет совместить функции двух деталей палец-противорежущая пластина в одной, нарезав на боковых поверхностях пальцев насечки, идентичные насечкам противорежущей пластины, и получив закалкой заданную твердость в пределах 5361 э. Функции пера пальца выполняет направляющая, которая крепится к пальцу с помощью заклепок. Экспериментальные испытания предложенной конструкции пальца режущего аппарата сельскохозяйственной уборочной машины в полевых условиях кошения травостоя показали, что с использованием всех отличительных конструктивных признаков создано устройство, обладающее высокой надежностью эксплуатации и стабильностью качества среза травостоя за счет постоянного минимального зазора между режущими элементами. На фиг. 1 показан общий вид пальца, на фиг 2 - вид сверху. Палец режущего аппарата сельскохозяйственной уборочной машины состоит из пальца - 1, направляющей - 2, которая крепится к пальцу 1 с помощью двух заклепок - 3. Палец режущего аппарата сельскохозяйственной уборочной машины соответствует ГОСТ 19777-74, что позволяет использовать его в режущих аппаратах сельскохозяйственных машин, где ранее применялись пальцы типа 5 по ГОСТ 19777-74. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
