Убирающий модуль сельскохозяйственной машины

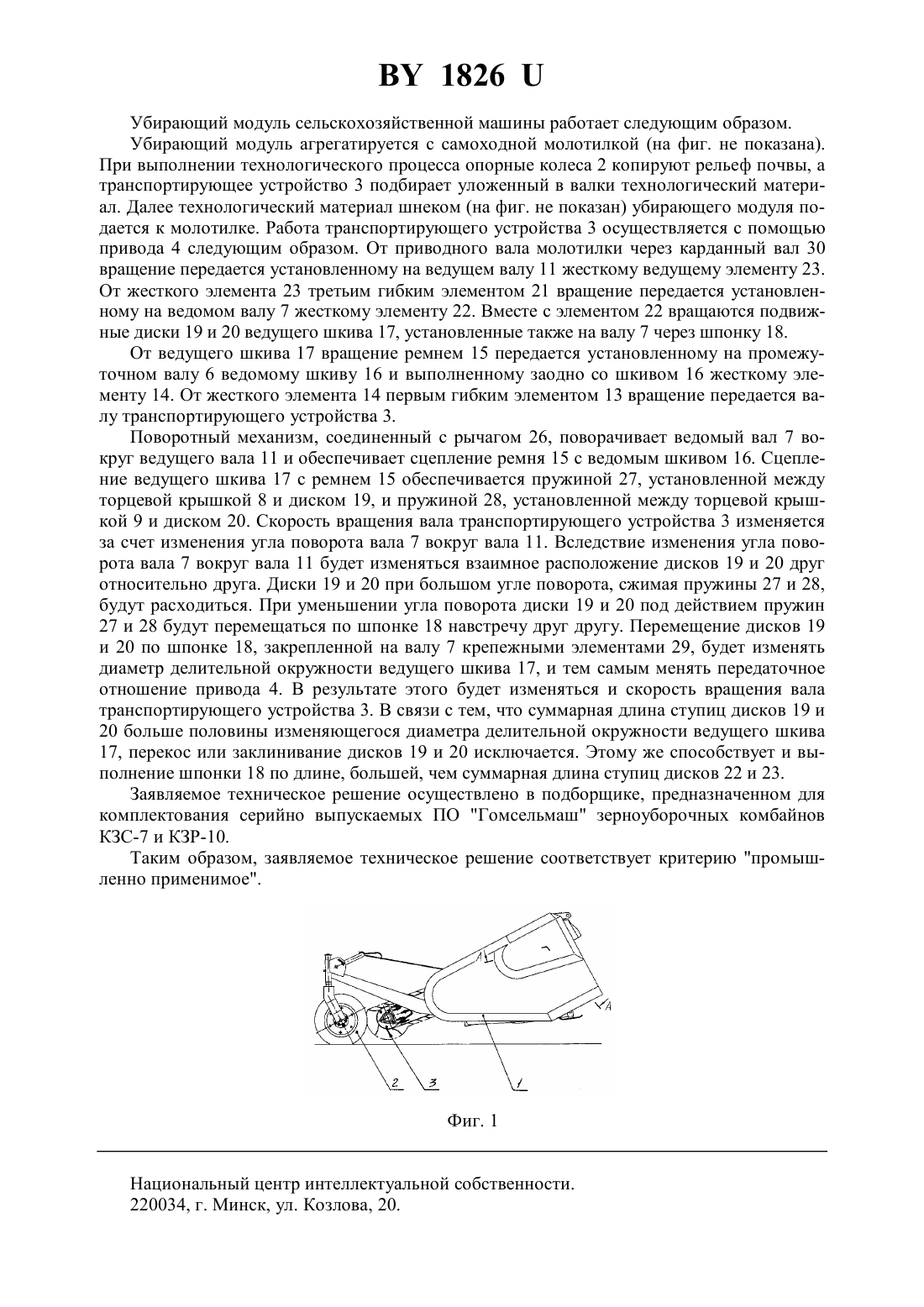

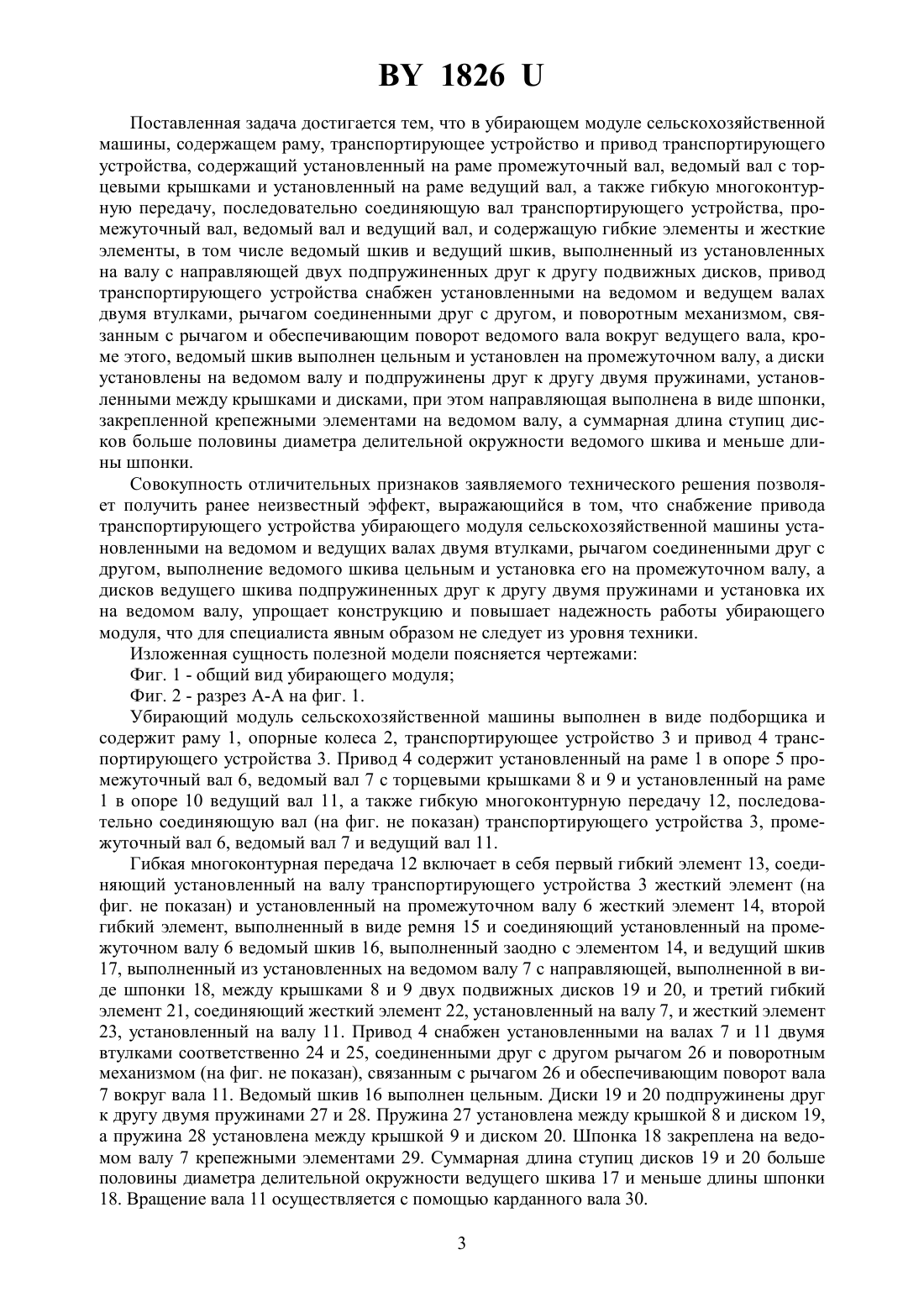

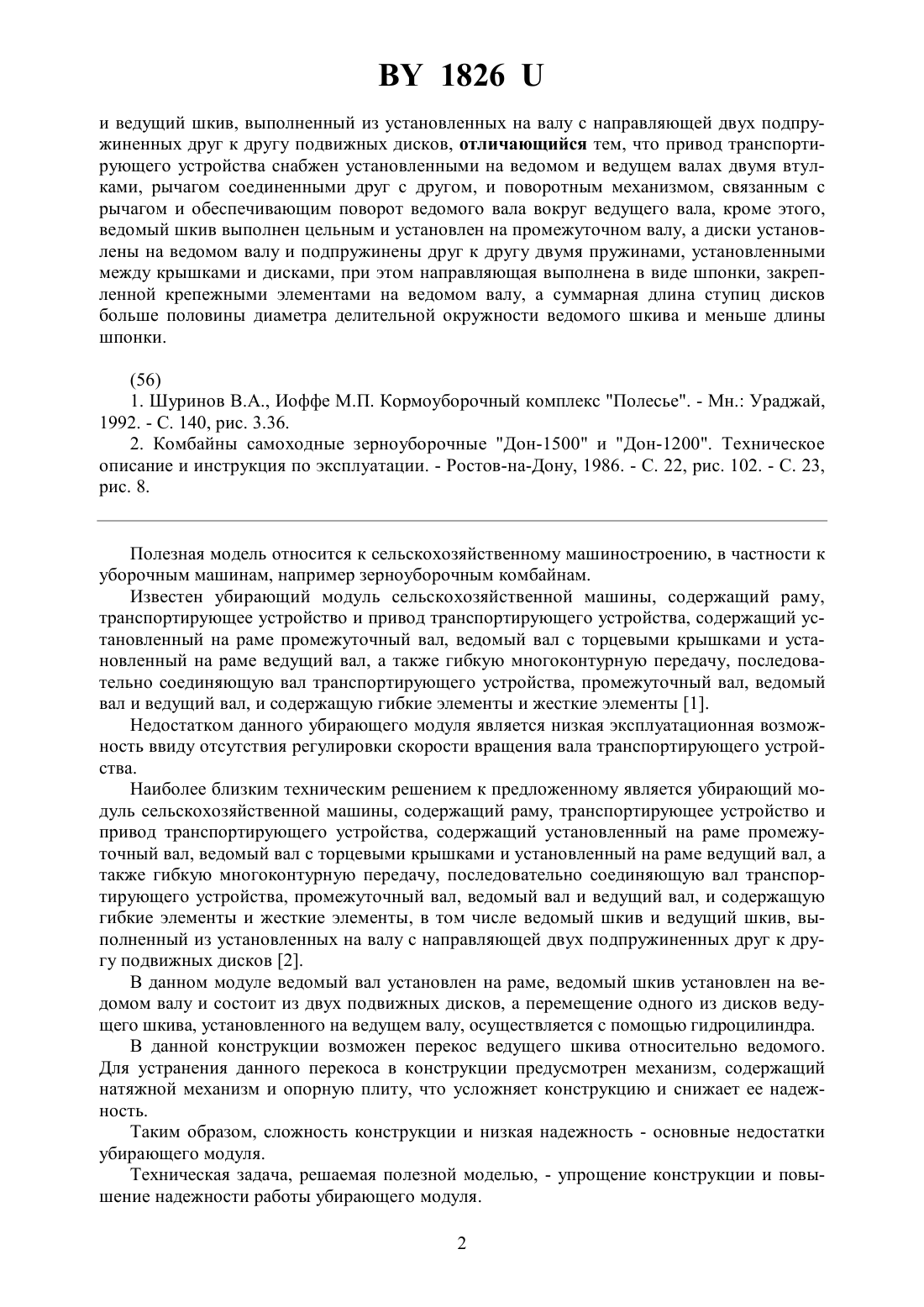

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УБИРАЮЩИЙ МОДУЛЬ СЕЛЬСКОХОЗЯЙСТВЕННОЙ МАШИНЫ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Иоффе Марк Павлович Лвочкин Владимир Иванович Косьяненко Сергей Васильевич Хайкин Леонид Борисович Меженников Александр Павлович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(57) Убирающий модуль сельскохозяйственной машины, содержащий раму, транспортирующее устройство и привод транспортирующего устройства, содержащий установленный на раме промежуточный вал, ведомый вал с торцевыми крышками и установленный на раме ведущий вал, а также гибкую многоконтурную передачу, последовательно соединяющую вал транспортирующего устройства, промежуточный вал, ведомый вал и ведущий вал, и содержащую гибкие элементы и жесткие элементы, в том числе ведомый шкив 1826 и ведущий шкив, выполненный из установленных на валу с направляющей двух подпружиненных друг к другу подвижных дисков, отличающийся тем, что привод транспортирующего устройства снабжен установленными на ведомом и ведущем валах двумя втулками, рычагом соединенными друг с другом, и поворотным механизмом, связанным с рычагом и обеспечивающим поворот ведомого вала вокруг ведущего вала, кроме этого,ведомый шкив выполнен цельным и установлен на промежуточном валу, а диски установлены на ведомом валу и подпружинены друг к другу двумя пружинами, установленными между крышками и дисками, при этом направляющая выполнена в виде шпонки, закрепленной крепежными элементами на ведомом валу, а суммарная длина ступиц дисков больше половины диаметра делительной окружности ведомого шкива и меньше длины шпонки.(56) 1. Шуринов В.А., Иоффе М.П. Кормоуборочный комплекс Полесье. - Мн. Ураджай,1992. - С. 140, рис. 3.36. 2. Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации. - Ростов-на-Дону, 1986. - С. 22, рис. 102. - С. 23,рис. 8. Полезная модель относится к сельскохозяйственному машиностроению, в частности к уборочным машинам, например зерноуборочным комбайнам. Известен убирающий модуль сельскохозяйственной машины, содержащий раму,транспортирующее устройство и привод транспортирующего устройства, содержащий установленный на раме промежуточный вал, ведомый вал с торцевыми крышками и установленный на раме ведущий вал, а также гибкую многоконтурную передачу, последовательно соединяющую вал транспортирующего устройства, промежуточный вал, ведомый вал и ведущий вал, и содержащую гибкие элементы и жесткие элементы 1. Недостатком данного убирающего модуля является низкая эксплуатационная возможность ввиду отсутствия регулировки скорости вращения вала транспортирующего устройства. Наиболее близким техническим решением к предложенному является убирающий модуль сельскохозяйственной машины, содержащий раму, транспортирующее устройство и привод транспортирующего устройства, содержащий установленный на раме промежуточный вал, ведомый вал с торцевыми крышками и установленный на раме ведущий вал, а также гибкую многоконтурную передачу, последовательно соединяющую вал транспортирующего устройства, промежуточный вал, ведомый вал и ведущий вал, и содержащую гибкие элементы и жесткие элементы, в том числе ведомый шкив и ведущий шкив, выполненный из установленных на валу с направляющей двух подпружиненных друг к другу подвижных дисков 2. В данном модуле ведомый вал установлен на раме, ведомый шкив установлен на ведомом валу и состоит из двух подвижных дисков, а перемещение одного из дисков ведущего шкива, установленного на ведущем валу, осуществляется с помощью гидроцилиндра. В данной конструкции возможен перекос ведущего шкива относительно ведомого. Для устранения данного перекоса в конструкции предусмотрен механизм, содержащий натяжной механизм и опорную плиту, что усложняет конструкцию и снижает ее надежность. Таким образом, сложность конструкции и низкая надежность - основные недостатки убирающего модуля. Техническая задача, решаемая полезной моделью, - упрощение конструкции и повышение надежности работы убирающего модуля. 2 1826 Поставленная задача достигается тем, что в убирающем модуле сельскохозяйственной машины, содержащем раму, транспортирующее устройство и привод транспортирующего устройства, содержащий установленный на раме промежуточный вал, ведомый вал с торцевыми крышками и установленный на раме ведущий вал, а также гибкую многоконтурную передачу, последовательно соединяющую вал транспортирующего устройства, промежуточный вал, ведомый вал и ведущий вал, и содержащую гибкие элементы и жесткие элементы, в том числе ведомый шкив и ведущий шкив, выполненный из установленных на валу с направляющей двух подпружиненных друг к другу подвижных дисков, привод транспортирующего устройства снабжен установленными на ведомом и ведущем валах двумя втулками, рычагом соединенными друг с другом, и поворотным механизмом, связанным с рычагом и обеспечивающим поворот ведомого вала вокруг ведущего вала, кроме этого, ведомый шкив выполнен цельным и установлен на промежуточном валу, а диски установлены на ведомом валу и подпружинены друг к другу двумя пружинами, установленными между крышками и дисками, при этом направляющая выполнена в виде шпонки,закрепленной крепежными элементами на ведомом валу, а суммарная длина ступиц дисков больше половины диаметра делительной окружности ведомого шкива и меньше длины шпонки. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение привода транспортирующего устройства убирающего модуля сельскохозяйственной машины установленными на ведомом и ведущих валах двумя втулками, рычагом соединенными друг с другом, выполнение ведомого шкива цельным и установка его на промежуточном валу, а дисков ведущего шкива подпружиненных друг к другу двумя пружинами и установка их на ведомом валу, упрощает конструкцию и повышает надежность работы убирающего модуля, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами Фиг. 1 - общий вид убирающего модуля Фиг. 2 - разрез - на фиг. 1. Убирающиймодуль сельскохозяйственной машины выполнен в виде подборщика и содержит раму 1, опорные колеса 2, транспортирующее устройство 3 и привод 4 транспортирующего устройства 3. Привод 4 содержит установленный на раме 1 в опоре 5 промежуточный вал 6, ведомый вал 7 с торцевыми крышками 8 и 9 и установленный на раме 1 в опоре 10 ведущий вал 11, а также гибкую многоконтурную передачу 12, последовательно соединяющую вал (на фиг. не показан) транспортирующего устройства 3, промежуточный вал 6, ведомый вал 7 и ведущий вал 11. Гибкая многоконтурная передача 12 включает в себя первый гибкий элемент 13, соединяющий установленный на валу транспортирующего устройства 3 жесткий элемент (на фиг. не показан) и установленный на промежуточном валу 6 жесткий элемент 14, второй гибкий элемент, выполненный в виде ремня 15 и соединяющий установленный на промежуточном валу 6 ведомый шкив 16, выполненный заодно с элементом 14, и ведущий шкив 17, выполненный из установленных на ведомом валу 7 с направляющей, выполненной в виде шпонки 18, между крышками 8 и 9 двух подвижных дисков 19 и 20, и третий гибкий элемент 21, соединяющий жесткий элемент 22, установленный на валу 7, и жесткий элемент 23, установленный на валу 11. Привод 4 снабжен установленными на валах 7 и 11 двумя втулками соответственно 24 и 25, соединенными друг с другом рычагом 26 и поворотным механизмом (на фиг. не показан), связанным с рычагом 26 и обеспечивающим поворот вала 7 вокруг вала 11. Ведомый шкив 16 выполнен цельным. Диски 19 и 20 подпружинены друг к другу двумя пружинами 27 и 28. Пружина 27 установлена между крышкой 8 и диском 19,а пружина 28 установлена между крышкой 9 и диском 20. Шпонка 18 закреплена на ведомом валу 7 крепежными элементами 29. Суммарная длина ступиц дисков 19 и 20 больше половины диаметра делительной окружности ведущего шкива 17 и меньше длины шпонки 18. Вращение вала 11 осуществляется с помощью карданного вала 30. 3 1826 Убирающий модуль сельскохозяйственной машины работает следующим образом. Убирающий модуль агрегатируется с самоходной молотилкой (на фиг. не показана). При выполнении технологического процесса опорные колеса 2 копируют рельеф почвы, а транспортирующее устройство 3 подбирает уложенный в валки технологический материал. Далее технологический материал шнеком (на фиг. не показан) убирающего модуля подается к молотилке. Работа транспортирующего устройства 3 осуществляется с помощью привода 4 следующим образом. От приводного вала молотилки через карданный вал 30 вращение передается установленному на ведущем валу 11 жесткому ведущему элементу 23. От жесткого элемента 23 третьим гибким элементом 21 вращение передается установленному на ведомом валу 7 жесткому элементу 22. Вместе с элементом 22 вращаются подвижные диски 19 и 20 ведущего шкива 17, установленные также на валу 7 через шпонку 18. От ведущего шкива 17 вращение ремнем 15 передается установленному на промежуточном валу 6 ведомому шкиву 16 и выполненному заодно со шкивом 16 жесткому элементу 14. От жесткого элемента 14 первым гибким элементом 13 вращение передается валу транспортирующего устройства 3. Поворотный механизм, соединенный с рычагом 26, поворачивает ведомый вал 7 вокруг ведущего вала 11 и обеспечивает сцепление ремня 15 с ведомым шкивом 16. Сцепление ведущего шкива 17 с ремнем 15 обеспечивается пружиной 27, установленной между торцевой крышкой 8 и диском 19, и пружиной 28, установленной между торцевой крышкой 9 и диском 20. Скорость вращения вала транспортирующего устройства 3 изменяется за счет изменения угла поворота вала 7 вокруг вала 11. Вследствие изменения угла поворота вала 7 вокруг вала 11 будет изменяться взаимное расположение дисков 19 и 20 друг относительно друга. Диски 19 и 20 при большом угле поворота, сжимая пружины 27 и 28,будут расходиться. При уменьшении угла поворота диски 19 и 20 под действием пружин 27 и 28 будут перемещаться по шпонке 18 навстречу друг другу. Перемещение дисков 19 и 20 по шпонке 18, закрепленной на валу 7 крепежными элементами 29, будет изменять диаметр делительной окружности ведущего шкива 17, и тем самым менять передаточное отношение привода 4. В результате этого будет изменяться и скорость вращения вала транспортирующего устройства 3. В связи с тем, что суммарная длина ступиц дисков 19 и 20 больше половины изменяющегося диаметра делительной окружности ведущего шкива 17, перекос или заклинивание дисков 19 и 20 исключается. Этому же способствует и выполнение шпонки 18 по длине, большей, чем суммарная длина ступиц дисков 22 и 23. Заявляемое техническое решение осуществлено в подборщике, предназначенном для комплектования серийно выпускаемых ПО Гомсельмаш зерноуборочных комбайнов КЗС-7 и КЗР-10. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
