Агрегат комбинированный посевной

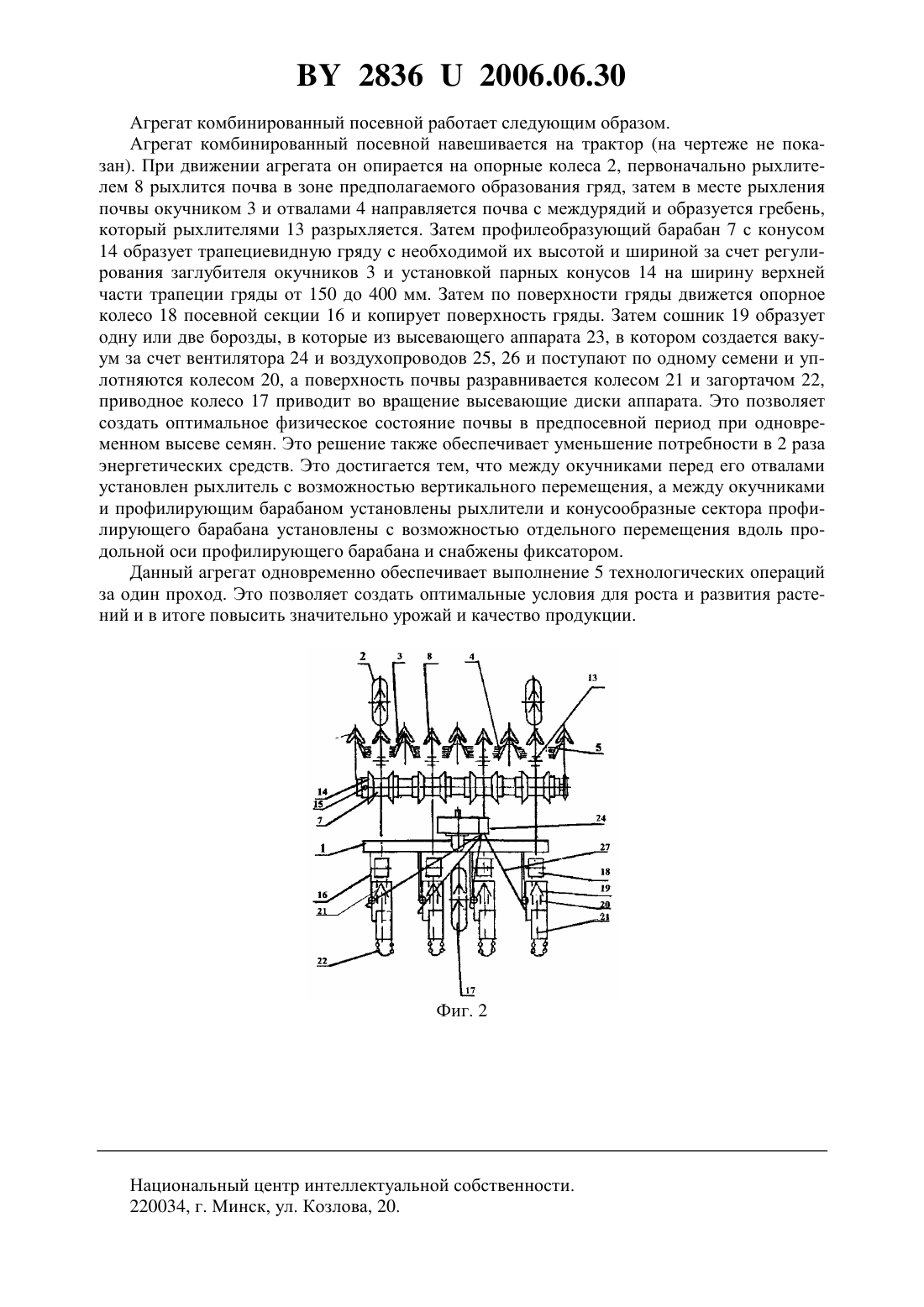

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Институт овощеводства Национальной академии наук Беларуси(72) Авторы Аутко Александр Александрович Игнатков Степан Степанович Голинский Иван Максимович Глеков Николай Федорович Лаптик Михаил Михайлович Слепиковский Олег Александрович(73) Патентообладатель Республиканское унитарное предприятие Институт овощеводства Национальной академии наук Беларуси(57) 1. Агрегат комбинированный посевной, содержащий раму с опорными и приводными колесами, на которой установлены окучник с отвалами для нарезания гряд, профилирующий барабан с конусообразными секторами и фиксаторами, посевные секции, отличающийся тем, что между окучниками перед его отвалами установлен рыхлитель с возможностью вертикального перемещения, а между окучниками и профилирующим барабаном также установлен рыхлитель и конусообразные сектора профилирующего барабана установлены с возможностью отдельного перемещения вдоль продольной оси профилирующего барабана и снабжены фиксатором. 2. Агрегат по п. 1, отличающийся тем, что приводное колесо расположено между посевными секциями по центру агрегата. 28362006.06.30 Полезная модель относится к сельскому хозяйству и может найти применение при возделывании овощных культур. Известен комбинированный посевной агрегат, содержащий профилирующий барабан,состоящий из трубы и насаженных на нее катушек в виде конусов, жестко соединенных между собой для формирования гряд, а также содержащий посевные секции для высева семян на гряды 1. Недостатками этого агрегата является то, что для этого агрегата необходим дополнительный агрегат для нарезания гряд этим агрегатом нельзя выполнять гряды различного профиля по ширине в зависимости от высеваемых культур и почвенно-климатических условий. Частично эти недостатки устранены в известном овощном комбинированном агрегате,содержащем раму с опорными и приводными колесами, на которой установлены окучник с отвалами для нарезания гряд, профилирующий барабан с конусообразными секторами и фиксаторами и посевные секции с приводом для высева семян на гряды 2. Однако такая конструкция не осуществляет рыхление почвы в глубине гряды, в результате из-за плотного состояния почвы происходит слабое развитие корнеплодов и их деформация (пример моркови), низкий выход качественной товарной продукции. Этим агрегатом также нельзя выполнять гряды различного профиля по ширине в зависимости от высеваемых культур и почвенно-климатических условий. Указанный овощной комбинированный агрегат является прототипом настоящей полезной модели. Задачей настоящей полезной модели является создание агрегата, позволяющего профилировать гряды различного профиля поверхности почвы при одновременном рыхлении почвы в зоне будущего образования гряд и измельчение поверхности гребня. Поставленная задача достигается тем, что в агрегате комбинированном посевном, содержащем раму с опорными и приводными колесами, на которой установлены окучник с отвалами для нарезания гряд, профилирующий барабан с конусообразными секторами и фиксаторами, посевные секции, между окучниками перед его отвалами установлен рыхлитель с возможностью вертикального перемещения, а между окучниками и профилирующим барабаном также установлены рыхлители и конусообразные сектора профилирующего барабана установлены с возможностью отдельного перемещения по продольной оси профилирующего барабана и снабжены фиксатором. Причем рыхлитель, установленный между окучниками перед его отвалами, выполнен в форме стрельчатых лап на пружинных стойках, а фиксатор выполнен в виде цанг. А приводное колесо расположено между посевными секциями по центру агрегата. Полезная модель иллюстрируется чертежом, где изображено на фиг. 1 - агрегат комбинированный посевной (вид сбоку) на фиг. 2 - агрегат комбинированный посевной (вид сверху принципиальной схемы). Агрегат комбинированный посевной содержит раму 1 с опорными колесами 2, на раме 1 установлены окучники 3 с отвалами 4, на шарнирах 5 рамы 1 расположена рама 6 с профилирующим барабаном 7. Между окучниками 3 впереди отвалов 4 установлены рыхлители 8 в виде стрельчатых лап на пружинных стойках 9 с возможностью вертикального ступенчатого перемещения с помощью пальцев 10 и отверстий 11 в кронштейнах 12. Между окучниками 3 и профилирующим барабаном 7 установлены рыхлители 13. На профилирующем барабане 7 установлены конуса 14 с фиксаторами 15 с возможностью перемещения вдоль продольной оси профилирующего барабана. За профилирующим барабаном установлены посевные секции 16 для высева семян на гряды. Между посевными секциями 16 по центру агрегата расположено приводное колесо 17. На посевной секции 16 установлены опорно-регулирующее колесо 18, сошник 19, колесо для уплотнения семян 20, прикатывающее колесо 21, загортачи 22 и высевающего аппарата 23, вентилятора 24, воздухопроводов 25 и 26, маркера 27. 2 28362006.06.30 Агрегат комбинированный посевной работает следующим образом. Агрегат комбинированный посевной навешивается на трактор (на чертеже не показан). При движении агрегата он опирается на опорные колеса 2, первоначально рыхлителем 8 рыхлится почва в зоне предполагаемого образования гряд, затем в месте рыхления почвы окучником 3 и отвалами 4 направляется почва с междурядий и образуется гребень,который рыхлителями 13 разрыхляется. Затем профилеобразующий барабан 7 с конусом 14 образует трапециевидную гряду с необходимой их высотой и шириной за счет регулирования заглубителя окучников 3 и установкой парных конусов 14 на ширину верхней части трапеции гряды от 150 до 400 мм. Затем по поверхности гряды движется опорное колесо 18 посевной секции 16 и копирует поверхность гряды. Затем сошник 19 образует одну или две борозды, в которые из высевающего аппарата 23, в котором создается вакуум за счет вентилятора 24 и воздухопроводов 25, 26 и поступают по одному семени и уплотняются колесом 20, а поверхность почвы разравнивается колесом 21 и загортачом 22,приводное колесо 17 приводит во вращение высевающие диски аппарата. Это позволяет создать оптимальное физическое состояние почвы в предпосевной период при одновременном высеве семян. Это решение также обеспечивает уменьшение потребности в 2 раза энергетических средств. Это достигается тем, что между окучниками перед его отвалами установлен рыхлитель с возможностью вертикального перемещения, а между окучниками и профилирующим барабаном установлены рыхлители и конусообразные сектора профилирующего барабана установлены с возможностью отдельного перемещения вдоль продольной оси профилирующего барабана и снабжены фиксатором. Данный агрегат одновременно обеспечивает выполнение 5 технологических операций за один проход. Это позволяет создать оптимальные условия для роста и развития растений и в итоге повысить значительно урожай и качество продукции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
