Светильник

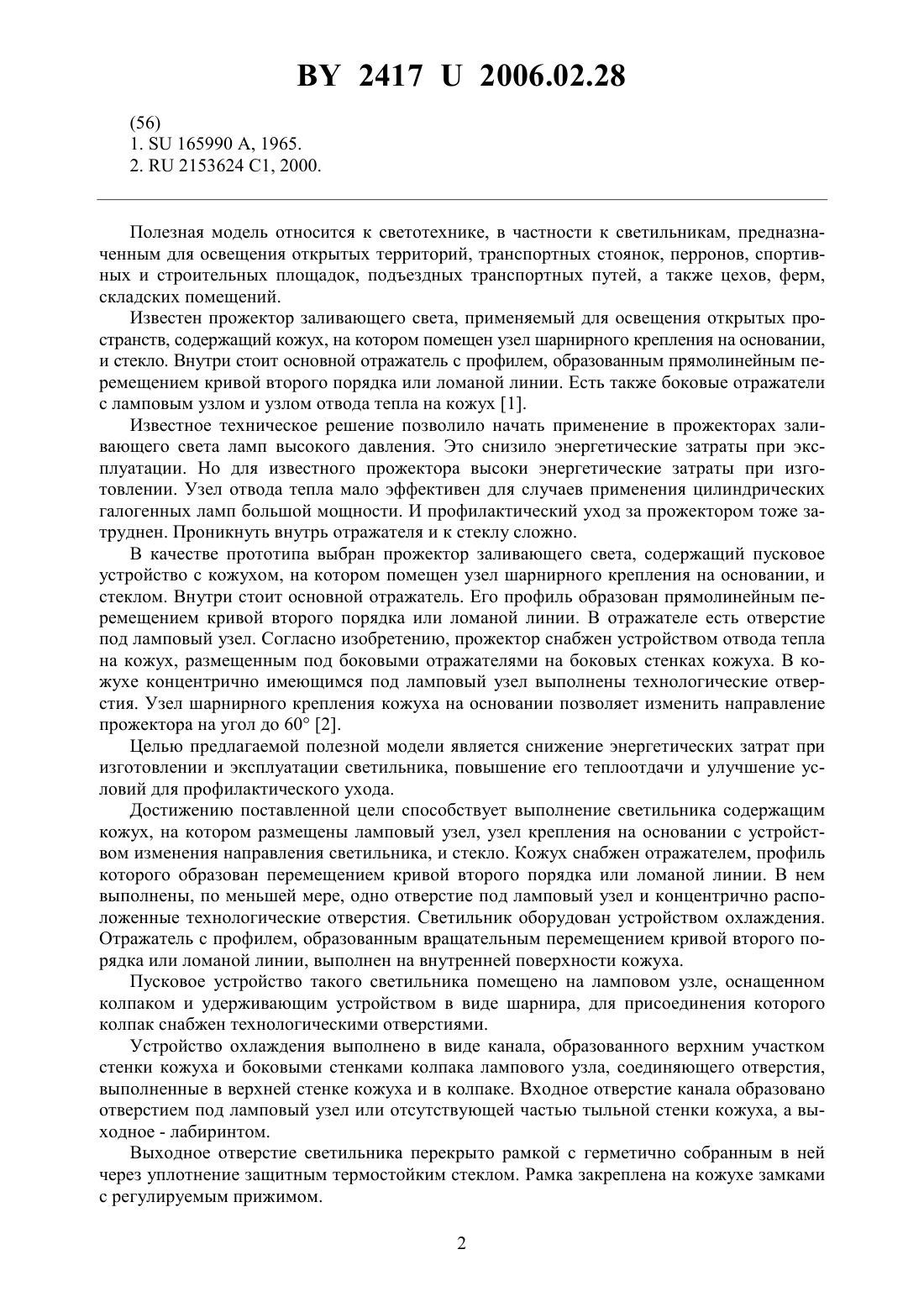

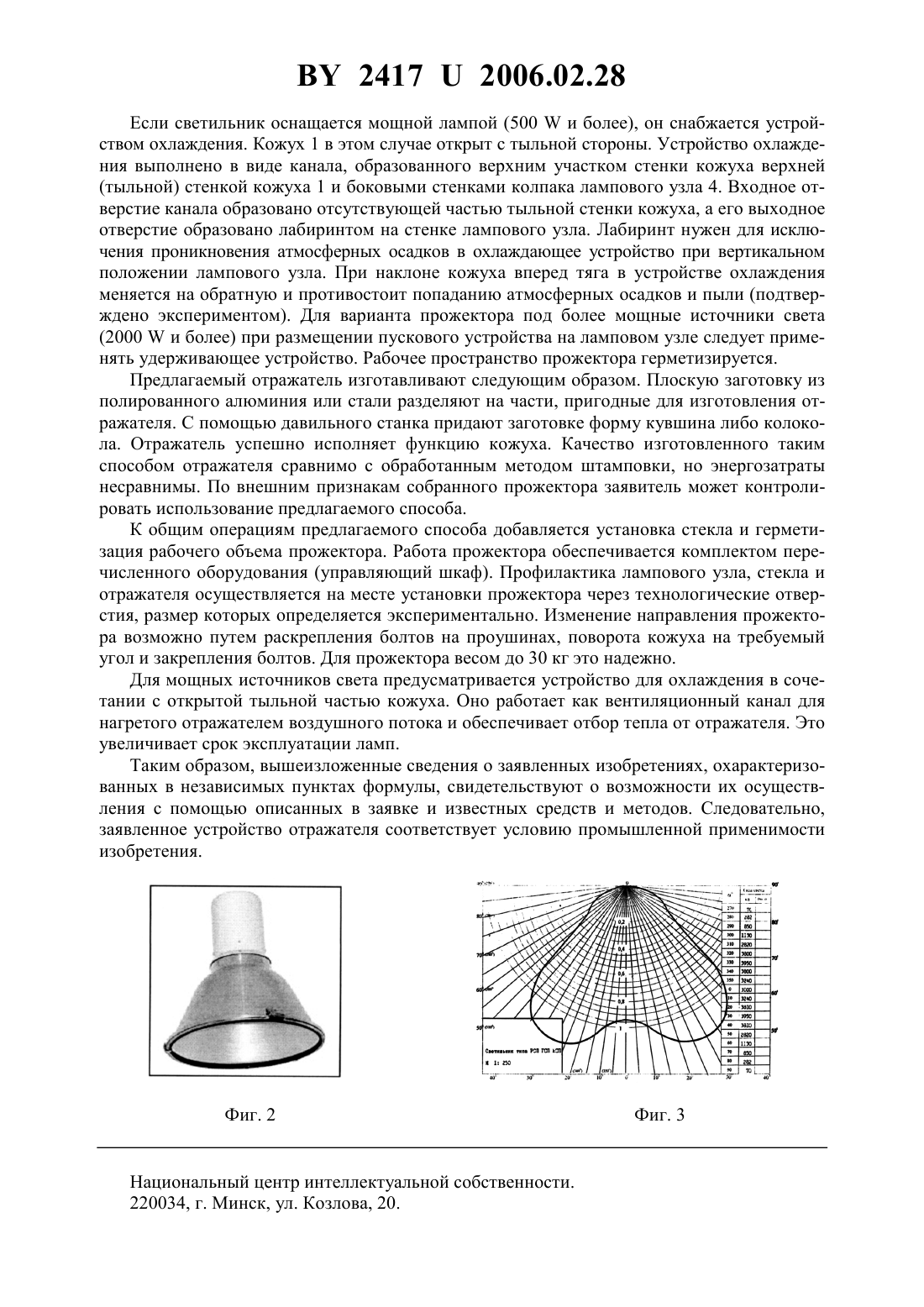

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Кальченко Николай Иванович(72) Автор Кальченко Николай Иванович(73) Патентообладатель Кальченко Николай Иванович(57) 1. Светильник, содержащий кожух, на котором помещены ламповый узел и стекло,узел крепления к основанию с устройством изменения направления светильника, кожух снабжен отражателем, профиль которого образован перемещением кривой второго порядка или ломаной линии, и выполненными в нем, по меньшей мере, одним отверстием под ламповый узел и концентрично расположенными технологическими отверстиями, отличающийся тем, что светильник оборудован устройством охлаждения, отражатель выполнен на внутренней поверхности кожуха, при этом его профиль образован вращательным перемещением кривой второго порядка или ломаной линии. 2. Светильник по п. 1, отличающийся тем, что пусковое устройство размещено на ламповом узле, оснащенном колпаком с технологическими отверстиями под узел шарнирного крепления кожуха на основании. 3. Светильник по п. 2, отличающийся тем, что устройство охлаждения выполнено в виде канала, образованного верхней стенкой кожуха и боковыми стенками колпака лампового узла, соединяющими отверстия, выполненные в верхней стенке кожуха и в колпаке, при этом входное отверстие канала образовано отсутствующей частью тыльной стенки кожуха, а выходное - лабиринтом. 4. Светильник по п. 2, отличающийся тем, что его выходное отверстие перекрыто рамкой с герметично собранным в ней через уплотнение защитным термостойким стеклом, при этом рамка закреплена на кожухе замками с регулируемым прижимом.(56) 1.165990 А, 1965. 2.2153624 С 1, 2000. Полезная модель относится к светотехнике, в частности к светильникам, предназначенным для освещения открытых территорий, транспортных стоянок, перронов, спортивных и строительных площадок, подъездных транспортных путей, а также цехов, ферм,складских помещений. Известен прожектор заливающего света, применяемый для освещения открытых пространств, содержащий кожух, на котором помещен узел шарнирного крепления на основании,и стекло. Внутри стоит основной отражатель с профилем, образованным прямолинейным перемещением кривой второго порядка или ломаной линии. Есть также боковые отражатели с ламповым узлом и узлом отвода тепла на кожух 1. Известное техническое решение позволило начать применение в прожекторах заливающего света ламп высокого давления. Это снизило энергетические затраты при эксплуатации. Но для известного прожектора высоки энергетические затраты при изготовлении. Узел отвода тепла мало эффективен для случаев применения цилиндрических галогенных ламп большой мощности. И профилактический уход за прожектором тоже затруднен. Проникнуть внутрь отражателя и к стеклу сложно. В качестве прототипа выбран прожектор заливающего света, содержащий пусковое устройство с кожухом, на котором помещен узел шарнирного крепления на основании, и стеклом. Внутри стоит основной отражатель. Его профиль образован прямолинейным перемещением кривой второго порядка или ломаной линии. В отражателе есть отверстие под ламповый узел. Согласно изобретению, прожектор снабжен устройством отвода тепла на кожух, размещенным под боковыми отражателями на боковых стенках кожуха. В кожухе концентрично имеющимся под ламповый узел выполнены технологические отверстия. Узел шарнирного крепления кожуха на основании позволяет изменить направление прожектора на угол до 60 2. Целью предлагаемой полезной модели является снижение энергетических затрат при изготовлении и эксплуатации светильника, повышение его теплоотдачи и улучшение условий для профилактического ухода. Достижению поставленной цели способствует выполнение светильника содержащим кожух, на котором размещены ламповый узел, узел крепления на основании с устройством изменения направления светильника, и стекло. Кожух снабжен отражателем, профиль которого образован перемещением кривой второго порядка или ломаной линии. В нем выполнены, по меньшей мере, одно отверстие под ламповый узел и концентрично расположенные технологические отверстия. Светильник оборудован устройством охлаждения. Отражатель с профилем, образованным вращательным перемещением кривой второго порядка или ломаной линии, выполнен на внутренней поверхности кожуха. Пусковое устройство такого светильника помещено на ламповом узле, оснащенном колпаком и удерживающим устройством в виде шарнира, для присоединения которого колпак снабжен технологическими отверстиями. Устройство охлаждения выполнено в виде канала, образованного верхним участком стенки кожуха и боковыми стенками колпака лампового узла, соединяющего отверстия,выполненные в верхней стенке кожуха и в колпаке. Входное отверстие канала образовано отверстием под ламповый узел или отсутствующей частью тыльной стенки кожуха, а выходное - лабиринтом. Выходное отверстие светильника перекрыто рамкой с герметично собранным в ней через уплотнение защитным термостойким стеклом. Рамка закреплена на кожухе замками с регулируемым прижимом. 2 24172006.02.28 Экономично, если устройство охлаждения выполнено в виде канала, образованного верхней стенкой кожуха и боковыми стенками колпака лампового узла. Канал соединяет отверстия, выполненные в верхнем участке стенки кожуха и в колпаке, при этом входное отверстие канала образовано отверстием под ламповый узел или отсутствующей частью тыльной стенки кожуха, а другое - лабиринтом. Практично, если пусковое устройство светильника размещено на ламповом узле, оснащенном колпаком и удерживающим устройством. Эффективно, если выходное отверстие светильника перекрыто рамкой с герметично собранным в ней через уплотнение защитным термостойким стеклом. Важно, что при этом рамка закреплена на кожухе замками с регулируемым прижимом. Надежно, если отражатель с профилем, образованным вращательным перемещением кривой второго порядка или ломаной линии, выполнен непосредственно на внутренней поверхности кожуха. Проведенный заявителем анализ уровня техники, включающий поиск информации по патентным и научно-техническим источникам, позволил установить, что отсутствуют аналоги заявленному устройству, идентичные всем существенным признакам. Следовательно, заявленный светильник соответствует критерию новизна действующего патентного закона. Для проверки соответствия требованию критерия изобретательский уровень заявитель провел дополнительный поиск технических решений с целью выявления признаков,совпадающих с отличительными от выбранных аналогов. Установлено, что заявленный объект явным образом не следует из известного уровня техники. Следовательно, объект защиты соответствует критерию изобретательский уровень. Полезная модель поясняется чертежами. На фиг. 1 изображен светильник, вид сбоку, на фиг. 2 приведен общий вид на фиг. 3 диаграмма распределения силы света светильника. Предлагаемый светильник выполнен следующим образом. На основании размещен и с помощью узла шарнирного крепления на нем закреплен несущий элемент - кожух 1. В качестве основания могут быть применены стены, колонны или трубы, существующие на освещаемых объектах. Можно использовать обычный подвес. На кожухе стоит стекло 2,которое снимать не рекомендуется. Внутри кожуха 1 отражатель 3 выполнен в виде профиля, образованного вращательным перемещением кривой второго порядка или ломаной линии. Кожух 1 с отражателем 3 содержит отверстия под ламповый узел 4, включающий лампу, держатель, колпак. Держатель соединен с колпаком, который в свою очередь выполнен съемным. Он крепится (на чертежах не показано) к кожуху 1 при помощи болтов и гаек либо штифтов с головкой и фигурного паза с расширением под головку штифта. Для извлечения в этом случае ламповый узел 4 поворачивают до совмещения головок штифтов с уширенной частью пазов, и узел извлекают из светильника. Светильник (одиночный или группа светильников) обязательно оснащается управляющим шкафом (на чертежах не показан) и пусковым устройством, размещаемым в зависимости от варианта исполнения на ламповом узле 4, на наружной стенке кожуха 1 или на другом основании с учетом требований к габаритам светильника. В кожухе 1 с отражателем 3 под ламповый узел 4 выполнены технологические отверстия. Они служат для монтажных или профилактических работ внутри замкнутого объема рабочей зоны прожектора. Отверстия прикрыты колпаком или плоской крышкой, которые крепятся на кожухе винтами. Под указанные элементы желательно подкладывать термостойкие прокладки (не показаны). Узел шарнирного крепления кожуха на основании и устройство изменения направления прожектора выполнены с возможностью изменения направления прожектора на угол до 90. 3 24172006.02.28 Если светильник оснащается мощной лампой (500 и более), он снабжается устройством охлаждения. Кожух 1 в этом случае открыт с тыльной стороны. Устройство охлаждения выполнено в виде канала, образованного верхним участком стенки кожуха верхней(тыльной) стенкой кожуха 1 и боковыми стенками колпака лампового узла 4. Входное отверстие канала образовано отсутствующей частью тыльной стенки кожуха, а его выходное отверстие образовано лабиринтом на стенке лампового узла. Лабиринт нужен для исключения проникновения атмосферных осадков в охлаждающее устройство при вертикальном положении лампового узла. При наклоне кожуха вперед тяга в устройстве охлаждения меняется на обратную и противостоит попаданию атмосферных осадков и пыли (подтверждено экспериментом). Для варианта прожектора под более мощные источники света(2000 и более) при размещении пускового устройства на ламповом узле следует применять удерживающее устройство. Рабочее пространство прожектора герметизируется. Предлагаемый отражатель изготавливают следующим образом. Плоскую заготовку из полированного алюминия или стали разделяют на части, пригодные для изготовления отражателя. С помощью давильного станка придают заготовке форму кувшина либо колокола. Отражатель успешно исполняет функцию кожуха. Качество изготовленного таким способом отражателя сравнимо с обработанным методом штамповки, но энергозатраты несравнимы. По внешним признакам собранного прожектора заявитель может контролировать использование предлагаемого способа. К общим операциям предлагаемого способа добавляется установка стекла и герметизация рабочего объема прожектора. Работа прожектора обеспечивается комплектом перечисленного оборудования (управляющий шкаф). Профилактика лампового узла, стекла и отражателя осуществляется на месте установки прожектора через технологические отверстия, размер которых определяется экспериментально. Изменение направления прожектора возможно путем раскрепления болтов на проушинах, поворота кожуха на требуемый угол и закрепления болтов. Для прожектора весом до 30 кг это надежно. Для мощных источников света предусматривается устройство для охлаждения в сочетании с открытой тыльной частью кожуха. Оно работает как вентиляционный канал для нагретого отражателем воздушного потока и обеспечивает отбор тепла от отражателя. Это увеличивает срок эксплуатации ламп. Таким образом, вышеизложенные сведения о заявленных изобретениях, охарактеризованных в независимых пунктах формулы, свидетельствуют о возможности их осуществления с помощью описанных в заявке и известных средств и методов. Следовательно,заявленное устройство отражателя соответствует условию промышленной применимости изобретения. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
