Герметичный светильник

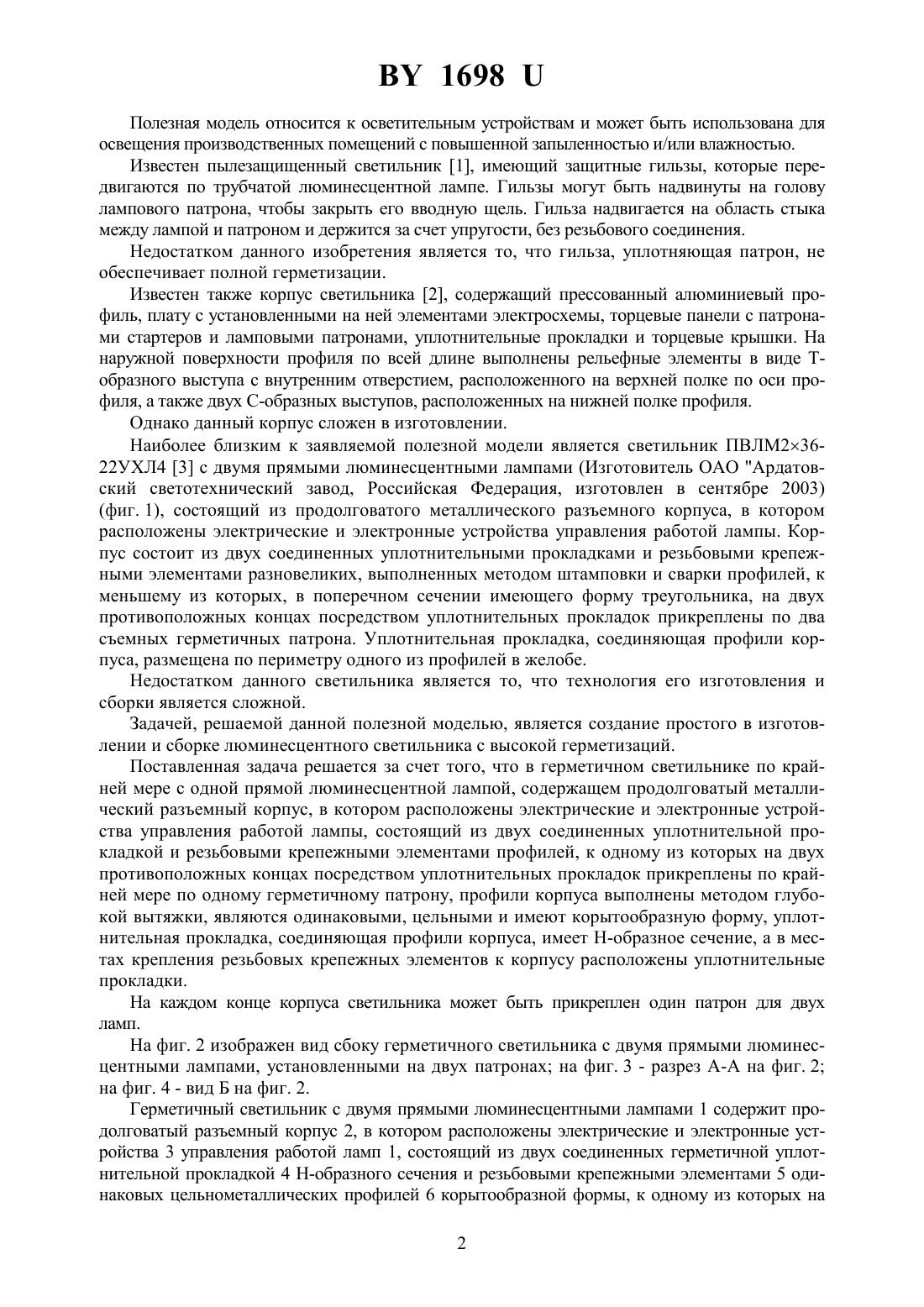

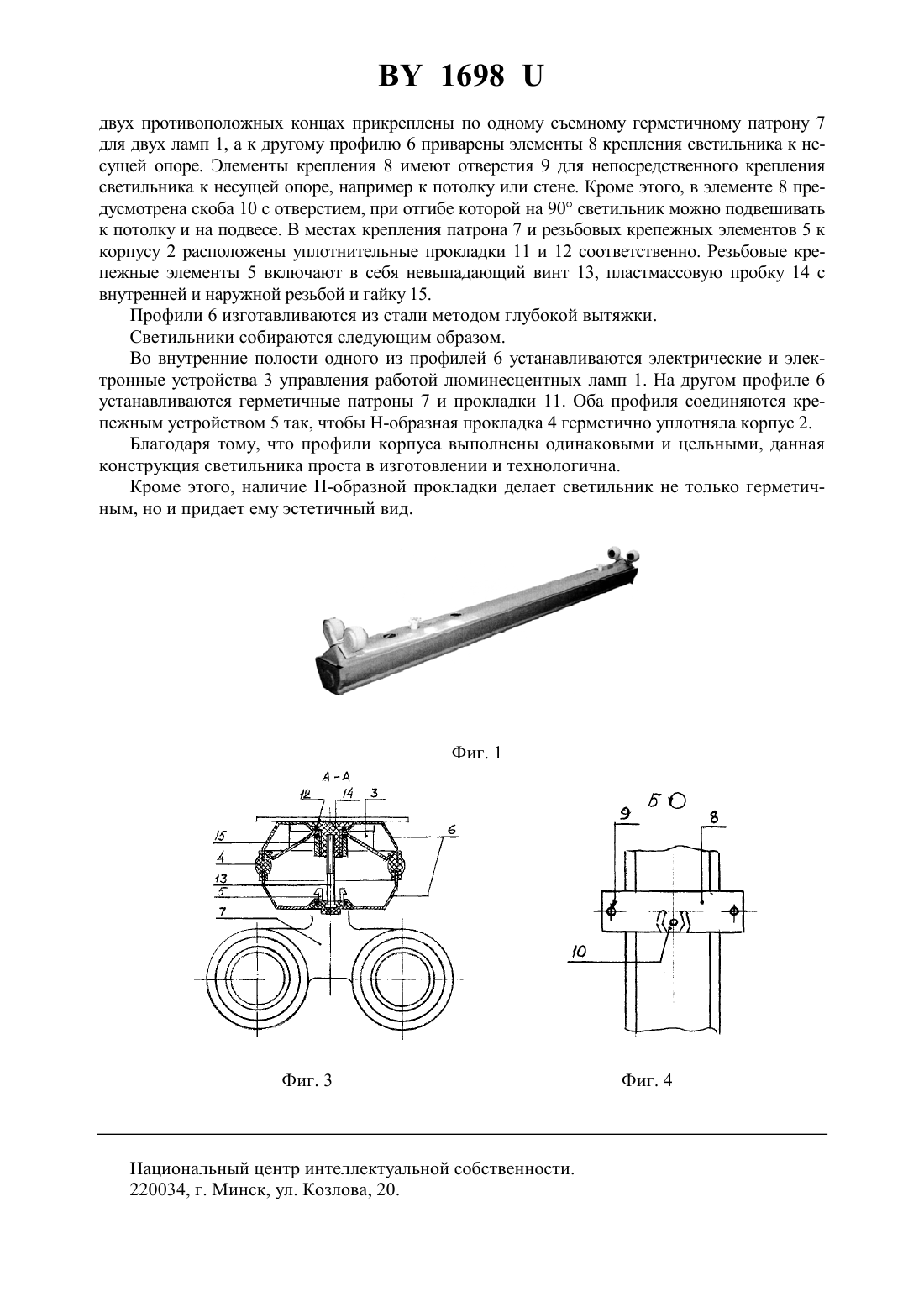

(71) Заявитель ЧУП Светотехника ОО БелТИЗ(72) Авторы Сидоренко Евгений Григорьевич Солонович Василий Михайлович Кравченко Алексей Всеволодович Евтушков Михаил Петрович(73) Патентообладатель ЧУП Светотехника ОО БелТИЗ(57) 1. Герметичный светильник по крайней мере с одной прямой люминесцентной лампой, содержащий продолговатый металлический разъемный корпус, в котором расположены электрические и электронные устройства управления работой лампы, состоящий из двух соединенных уплотнительной прокладкой и резьбовыми крепежными элементами профилей, к одному из которых на двух противоположных концах посредством уплотнительных прокладок прикреплены по крайней мере по одному съемному герметичному патрону, отличающийся тем, что профили корпуса изготавливаются методом глубокой вытяжки, являются одинаковыми, цельными и имеют корытообразную форму, уплотнительная прокладка, соединяющая профили корпуса, имеет Н-образное сечение, а в местах крепления резьбовых крепежных элементов к корпусу расположены уплотнительные прокладки. 2. Светильник по п. 1, отличающийся тем, что на каждом конце корпуса прикреплен один патрон для двух ламп.(56) 1. 3 аявка ФРГ на изобретение 4324225, МПК 21 25/00, 1995. 2. Патент РФ на изобретение 2031306, МПК 21 3/02, 1995. 3. ТУ 16-676.076-84. 1698 Полезная модель относится к осветительным устройствам и может быть использована для освещения производственных помещений с повышенной запыленностью и/или влажностью. Известен пылезащищенный светильник 1, имеющий защитные гильзы, которые передвигаются по трубчатой люминесцентной лампе. Гильзы могут быть надвинуты на голову лампового патрона, чтобы закрыть его вводную щель. Гильза надвигается на область стыка между лампой и патроном и держится за счет упругости, без резьбового соединения. Недостатком данного изобретения является то, что гильза, уплотняющая патрон, не обеспечивает полной герметизации. Известен также корпус светильника 2, содержащий прессованный алюминиевый профиль, плату с установленными на ней элементами электросхемы, торцевые панели с патронами стартеров и ламповыми патронами, уплотнительные прокладки и торцевые крышки. На наружной поверхности профиля по всей длине выполнены рельефные элементы в виде Тобразного выступа с внутренним отверстием, расположенного на верхней полке по оси профиля, а также двух С-образных выступов, расположенных на нижней полке профиля. Однако данный корпус сложен в изготовлении. Наиболее близким к заявляемой полезной модели является светильник ПВЛМ 23622 УХЛ 4 3 с двумя прямыми люминесцентными лампами (Изготовитель ОАО Ардатовский светотехнический завод, Российская Федерация, изготовлен в сентябре 2003)(фиг. 1), состоящий из продолговатого металлического разъемного корпуса, в котором расположены электрические и электронные устройства управления работой лампы. Корпус состоит из двух соединенных уплотнительными прокладками и резьбовыми крепежными элементами разновеликих, выполненных методом штамповки и сварки профилей, к меньшему из которых, в поперечном сечении имеющего форму треугольника, на двух противоположных концах посредством уплотнительных прокладок прикреплены по два съемных герметичных патрона. Уплотнительная прокладка, соединяющая профили корпуса, размещена по периметру одного из профилей в желобе. Недостатком данного светильника является то, что технология его изготовления и сборки является сложной. Задачей, решаемой данной полезной моделью, является создание простого в изготовлении и сборке люминесцентного светильника с высокой герметизаций. Поставленная задача решается за счет того, что в герметичном светильнике по крайней мере с одной прямой люминесцентной лампой, содержащем продолговатый металлический разъемный корпус, в котором расположены электрические и электронные устройства управления работой лампы, состоящий из двух соединенных уплотнительной прокладкой и резьбовыми крепежными элементами профилей, к одному из которых на двух противоположных концах посредством уплотнительных прокладок прикреплены по крайней мере по одному герметичному патрону, профили корпуса выполнены методом глубокой вытяжки, являются одинаковыми, цельными и имеют корытообразную форму, уплотнительная прокладка, соединяющая профили корпуса, имеет -образное сечение, а в местах крепления резьбовых крепежных элементов к корпусу расположены уплотнительные прокладки. На каждом конце корпуса светильника может быть прикреплен один патрон для двух ламп. На фиг. 2 изображен вид сбоку герметичного светильника с двумя прямыми люминесцентными лампами, установленными на двух патронах на фиг. 3 - разрез - на фиг. 2 на фиг. 4 - вид Б на фиг. 2. Герметичный светильник с двумя прямыми люминесцентными лампами 1 содержит продолговатый разъемный корпус 2, в котором расположены электрические и электронные устройства 3 управления работой ламп 1, состоящий из двух соединенных герметичной уплотнительной прокладкой 4 Н-образного сечения и резьбовыми крепежными элементами 5 одинаковых цельнометаллических профилей 6 корытообразной формы, к одному из которых на 2 1698 двух противоположных концах прикреплены по одному съемному герметичному патрону 7 для двух ламп 1, а к другому профилю 6 приварены элементы 8 крепления светильника к несущей опоре. Элементы крепления 8 имеют отверстия 9 для непосредственного крепления светильника к несущей опоре, например к потолку или стене. Кроме этого, в элементе 8 предусмотрена скоба 10 с отверстием, при отгибе которой на 90 светильник можно подвешивать к потолку и на подвесе. В местах крепления патрона 7 и резьбовых крепежных элементов 5 к корпусу 2 расположены уплотнительные прокладки 11 и 12 соответственно. Резьбовые крепежные элементы 5 включают в себя невыпадающий винт 13, пластмассовую пробку 14 с внутренней и наружной резьбой и гайку 15. Профили 6 изготавливаются из стали методом глубокой вытяжки. Светильники собираются следующим образом. Во внутренние полости одного из профилей 6 устанавливаются электрические и электронные устройства 3 управления работой люминесцентных ламп 1. На другом профиле 6 устанавливаются герметичные патроны 7 и прокладки 11. Оба профиля соединяются крепежным устройством 5 так, чтобы Н-образная прокладка 4 герметично уплотняла корпус 2. Благодаря тому, что профили корпуса выполнены одинаковыми и цельными, данная конструкция светильника проста в изготовлении и технологична. Кроме этого, наличие Н-образной прокладки делает светильник не только герметичным, но и придает ему эстетичный вид. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
