Светильник

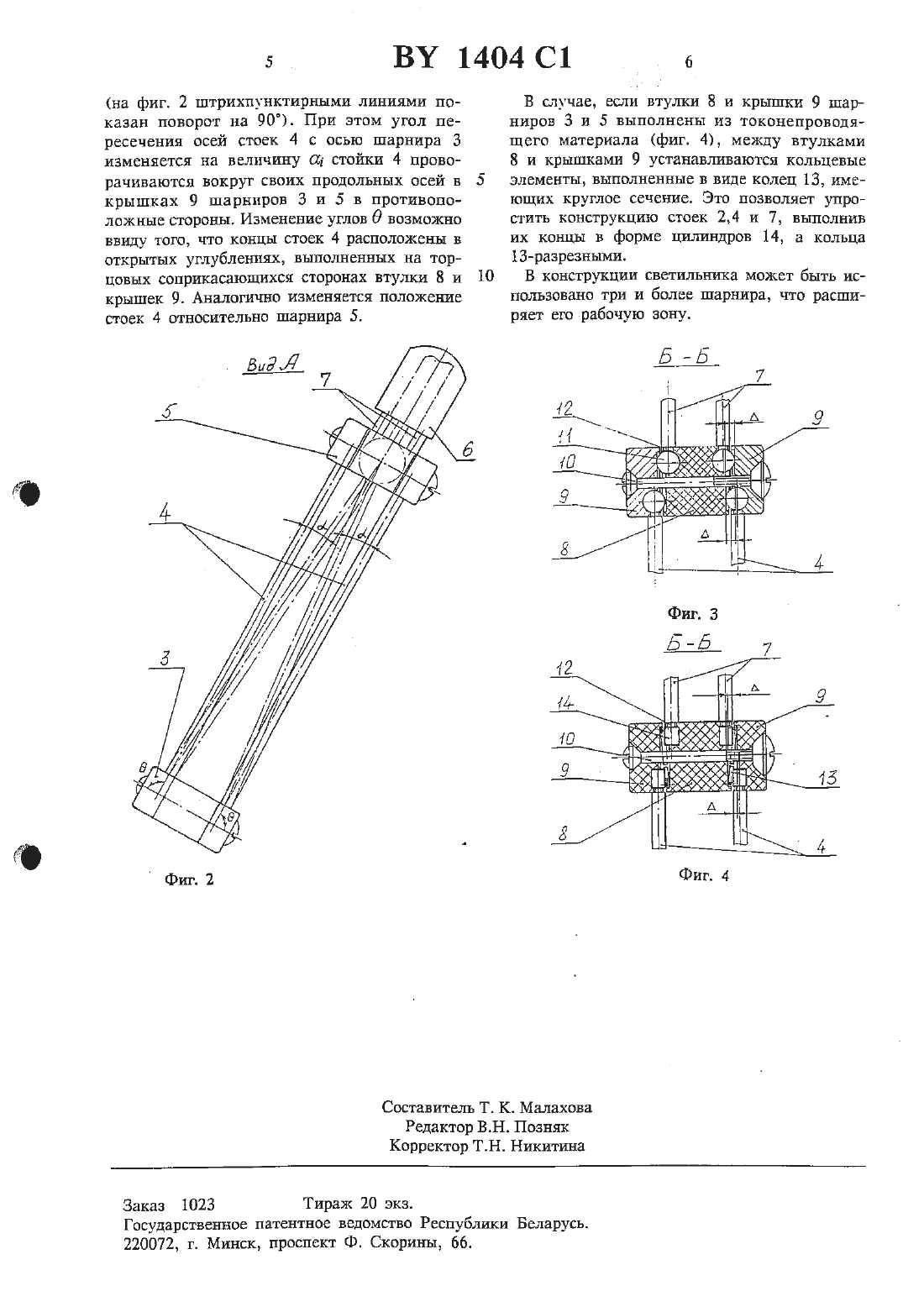

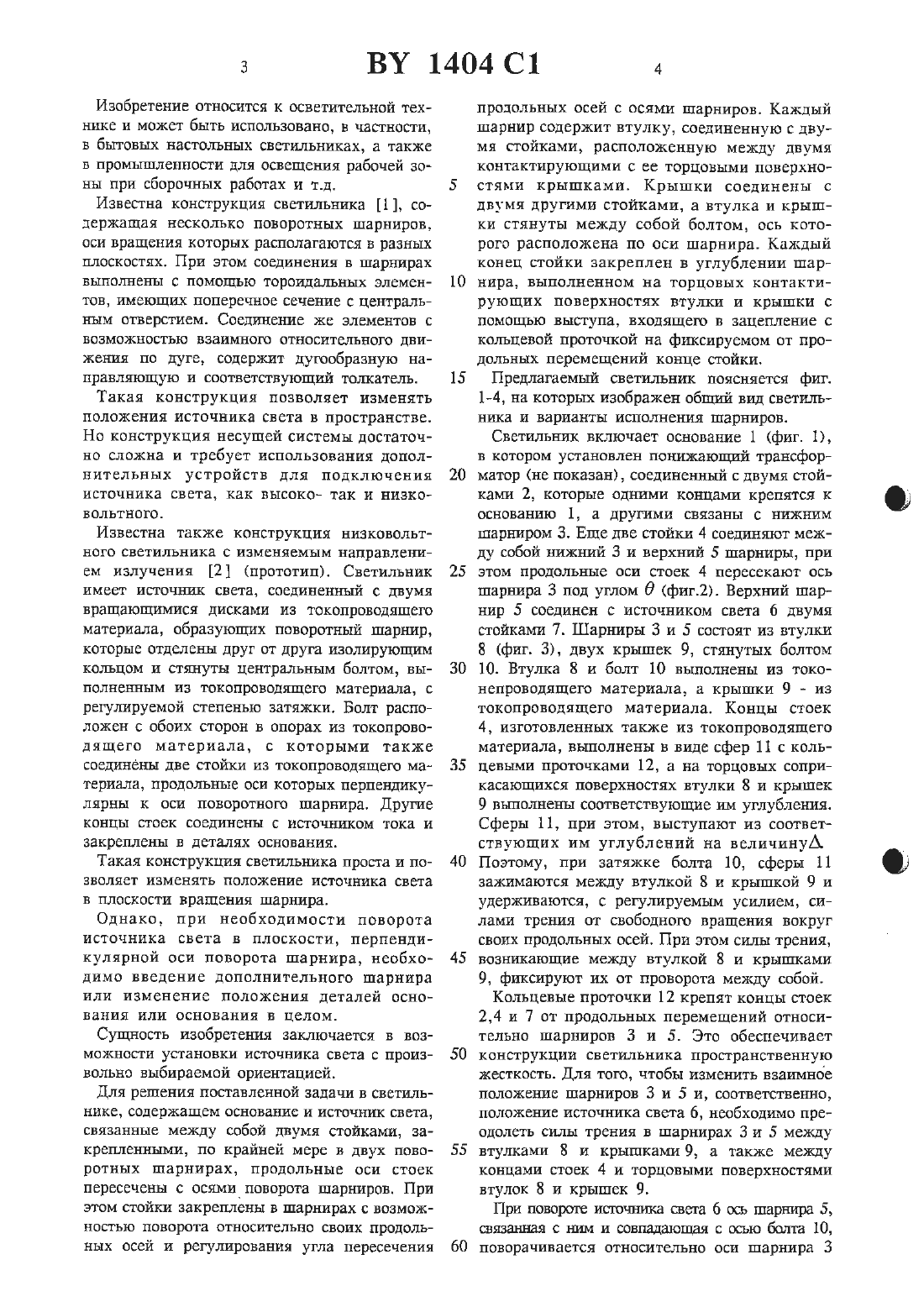

(12) 17215 1/ 28 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕДПАРУСЬ 54 СВЕТИЛЬНИК(73) Патентообладатель Куксенков Василий Андреевич (В)1. Светильник, содержащий основание и источник света, связанные между собой двумя стойками, закрепленными, по крайней мере, в двух поворотных шарнирах, при этом продольные оси стоек пересечены с осями поворота шарниров, отличающийся тем, что стойки закреплены в шарнирах с возможностью поворота относительно своих продольных осей и регушрования угла пересечения продольных осей с осями шарниров.2. Светильник по п.1, отличающийся тем,что каждый шарнир содержит втулку, соединенную с двумя стойками, расположенную МЕЖДУ двумя контактирующими с ее торцевыми поверхностями крышками, соединенными с двумя другими стойками, и причем втулка и крышки стянуты между собой болтом, ось которого расположена по оси шарнира.3. Светильник по пп.1 2, отличающийся тем, что каждый конец стойки закреплен в углублении шарнира, выполненном на торцевых контактирующих поверхностях втулки икрышки, посредством выступа, входящего в зацепление с кольцевой проточкой на фиксируемом от продольных перемещений конце стойки.Изобретение относится к осветительной технике и может быть использовано, в частности,в бытовых настольных светильниках, а также в промышленности для освещения рабочей зоны при сборочных работах н т.д.Известна конструкция светильника 1, содержащая несколько поворотных шарниров,оси вращения которых располагаются в разных плоскостях, При этом соединения в шарнирах выполнены с помощью тороидальных элементов, имеющих поперечное сечение с центральным отверстием. Соединение же элементов с возможностью взаимного относительного движения по дуге, содержит дугообразную направляющую и соответствующий толкатель.Такая конструкция позволяет изменять положения источника света в пространстве. Но конструкция несущей системы достаточно сложна и требует использования дополнительных устройств для подключения источника света, как высоко- так и низковольтного.Известна также конструкция низковольтного светильника с изменяемым направлением излучения 2 (прототип). Светильник имеет источник света, соединенный с двумя вращающимися дисками из токопроводящего материала, образующих поворотный шарнир,которые отделены друг от друга изолирующим кольцом и стянуты центральным болтом, выполненным из токопроводящего материала, с регулируемой степенью затяжки. Болт расположен с обоих сторон в опорах из токопроводящего материала, с которыми также соединены две стойки из токопроводящего материала, продольные оси которых перпендикулярны к оси поворотного шарнира. Другие концы стоек соединены с источником тока и закреплены в деталях основания.Такая конструкция светильника проста и позволяет изменять положение источника света в плоскости вращения шарнира.Однако, при необходимости поворота источника света в плоскости, перпендикулярной оси поворота шарнира, необходимо введение дополнительного шарнира или изменение положения деталей основания или основания в целом.Сущность изобретения заключается в возможности установки источника света с произвольно выбираемой ориентацией.Для решения поставленной задачи в светильнике, содержащем основание и источник света,связанные между собой двумя стойками, закрепленными, по крайней мере в двух поворотных шарнирах, продольные оси стоек пересечены с осямиповорота шарниров. При этом стойки закреплены в шарнирах с возможностью поворота относительно своих продольных осей и регулирования угла пересеченияпродольных осей с осями шарниров. Каждый шарнир содержит втулку, соединенную с двумя стойками, расположенную между двумя контактирующими с ее торцовыми поверхностями крышками. Крышки соединены с двумя другими стойками, а втулка и крышки стянуты между собой болтом, ось которого расположена по оси шарнира. Каждый конец стойки закреплен в углублении шарнира, выполненном на торцовых контактирующих поверхностях втулки и крышки с помощью выступа, входящего в зацепление с кольцевой проточкой на фиксируемом от продольных перемещений конце стойки. Предлагаемый светильник поясняется фиг. 1-4, на которых изображен общий вид светильника И варианты исполнения шарниров. Светильник включает основание 1 (фиг. 1),в котором установлен понижающий трансформатор (не показан), соединенный с двумя стойками 2, которые одними концами крепятся к основанию 1, а ДРУГИМИ связаны с нижним шарниром 3. Еще две стойки 4 соединяют между собой нижний З и верхний 5 шарниры, при этом продольные оси стоек 4 пересекают ось шарнира З под углом 0 (фиг.2). Верхний шарнир 5 соединен с источником света 6 двумя стойками 7. Шарниры 3 и 5 состоят из втулки 8 (фиг. 3), двух крышек 9, стянутых болтом 10. Втулка 8 и болт 10 выполнены из токонепроводящего материала, а крышки 9 - из токопроводящего материала. Концы стоек 4, изготовленных также из токопроводящего материала, выполнены в виде сфер 11 с кольцевыми проточками 12, а на торцовых соприкасающихся поверхностях втулки 8 и крышек 9 вьшолнены соответствующие им углубления. Сферы 11, при этом, выступают из соответствующих им углублений на величинуА. Поэтому, при затяжке болта 10, сферы 11 зажимаются между втулкой 8 и крышкой 9 и удерживаются, с регулируемым усилием, силами трення от свободного вращения вокруг своих продольных осей. При этом силы трения,возникающие между втулкой 8 и крышками 9, фиксируют их от проворота между собой. Кольцевые проточки 12 крепят концы стоек 2,4 и 7 от продольных перемещений относительно шарниров 3 и 5. Это обеспечивает конструкции светильника пространственную жесткость. Для тою, чтобы изменить взаимное положение шарниров 3 и 5 и, соответственно,положение источника света б, необходимо преодолеть силы трения в шарнирах 3 и 5 между втулками 8 и крышками 9, а также между концами стоек 4 и торцовыми поверхностями втулок 8 и крышек 9. При повороте источника света 6 ось шарнира 5,связанная с ним и совпадающая с осью болта 10,поворачивается относительно оси шарнира З(на фиг. 2 штрихпунктирными линиями показан поворот на 90). При этом угол пересечения осей стоек 4 с осью шарнира 3 изменяется на величину а стойки 4 проворачиваются вокруг своих продольных осей в крышках 9 шарниров 3 и 5 в противоположные стороны. Изменение углов д возможно ввиду того, что концы стоек 4 расположены в открытых углублениях, выполненных на торцовых соприкасающихся сторонах втулки 8 и крышек 9. Аналогично изменяется положение стоек 4 относительно шарнира 5.В случае, если втулки 8 и крышки 9 шарниров 3 и 5 выполнены из токонепроводящего материала (фиг. 4), между втулками 8 и крышками 9 устанавливаются кольцевые элементы, выполненные в виде колец 13, имеющих круглое сечение. Это позволяет упростить конструкцию стоек 2,4 и 7, выполнив их концы в форме цилиндров 14, а кольца 13-разрезными.В конструкции светильника может быть использовано три и более шарнира, что расширяет его рабочую зону.ЧЙ- тчгтоттдй вотчеозеээчяща Ко дцгьддо тоГосударственное патентное ведомство Республики Беларусь.
