Светильник

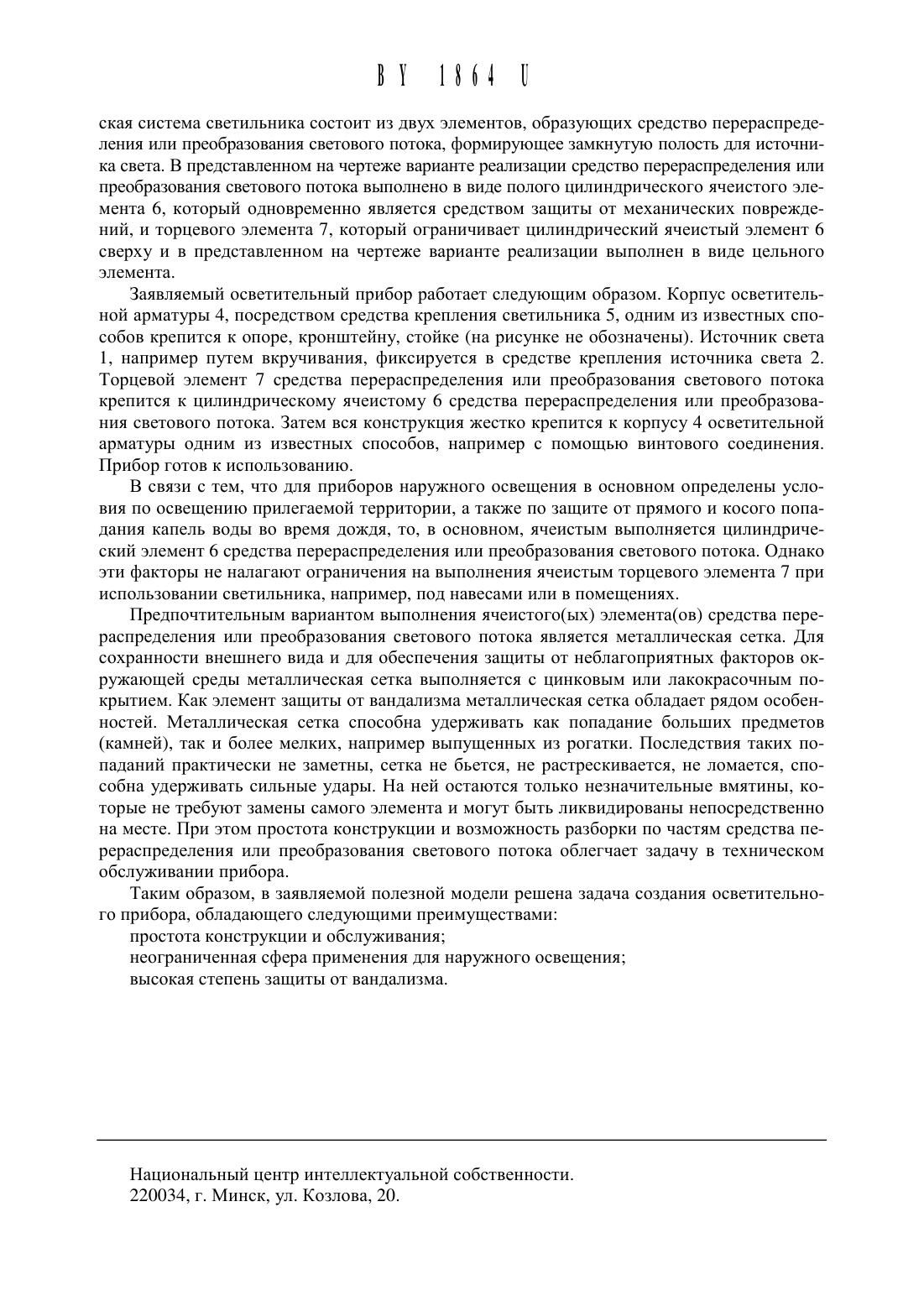

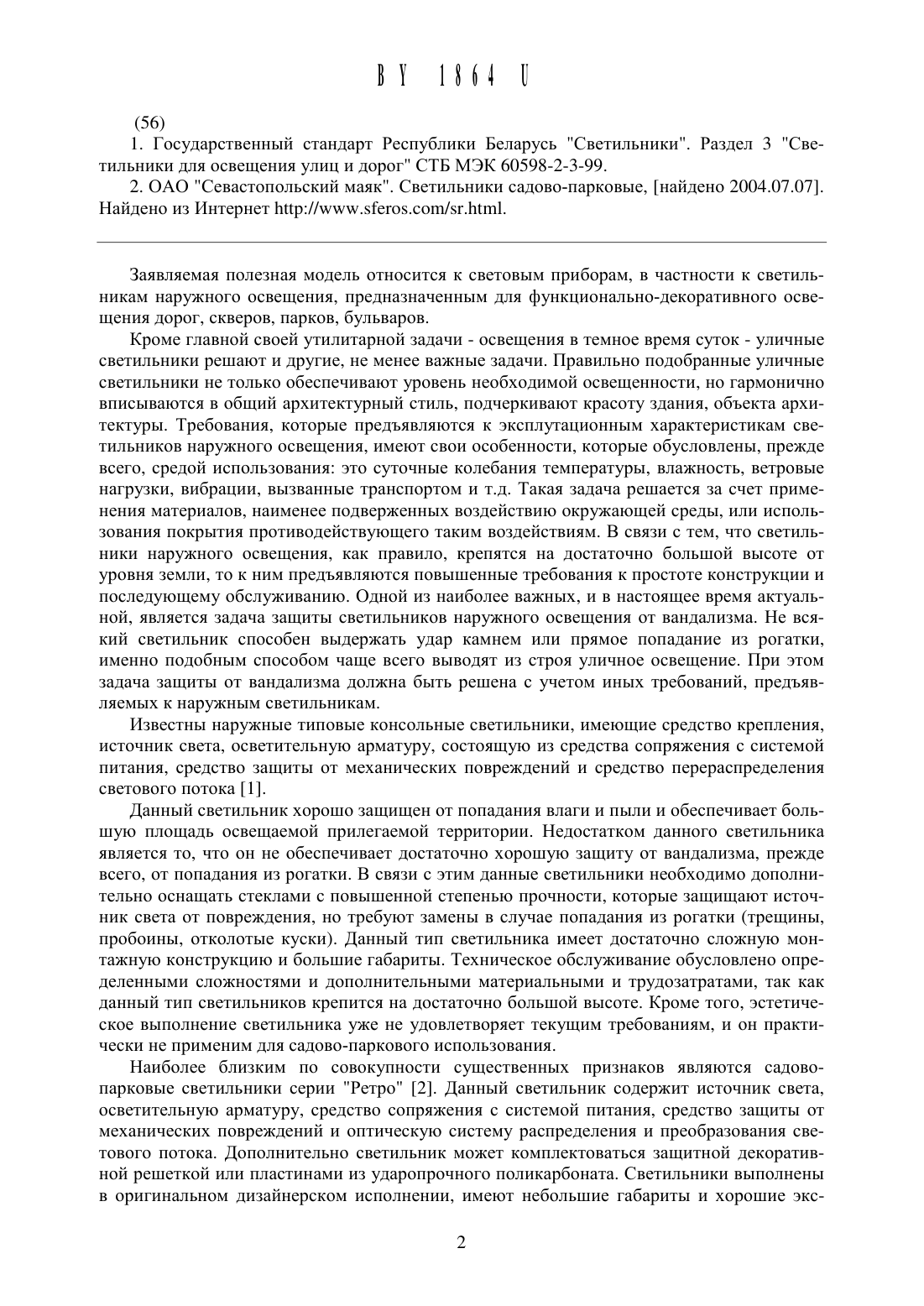

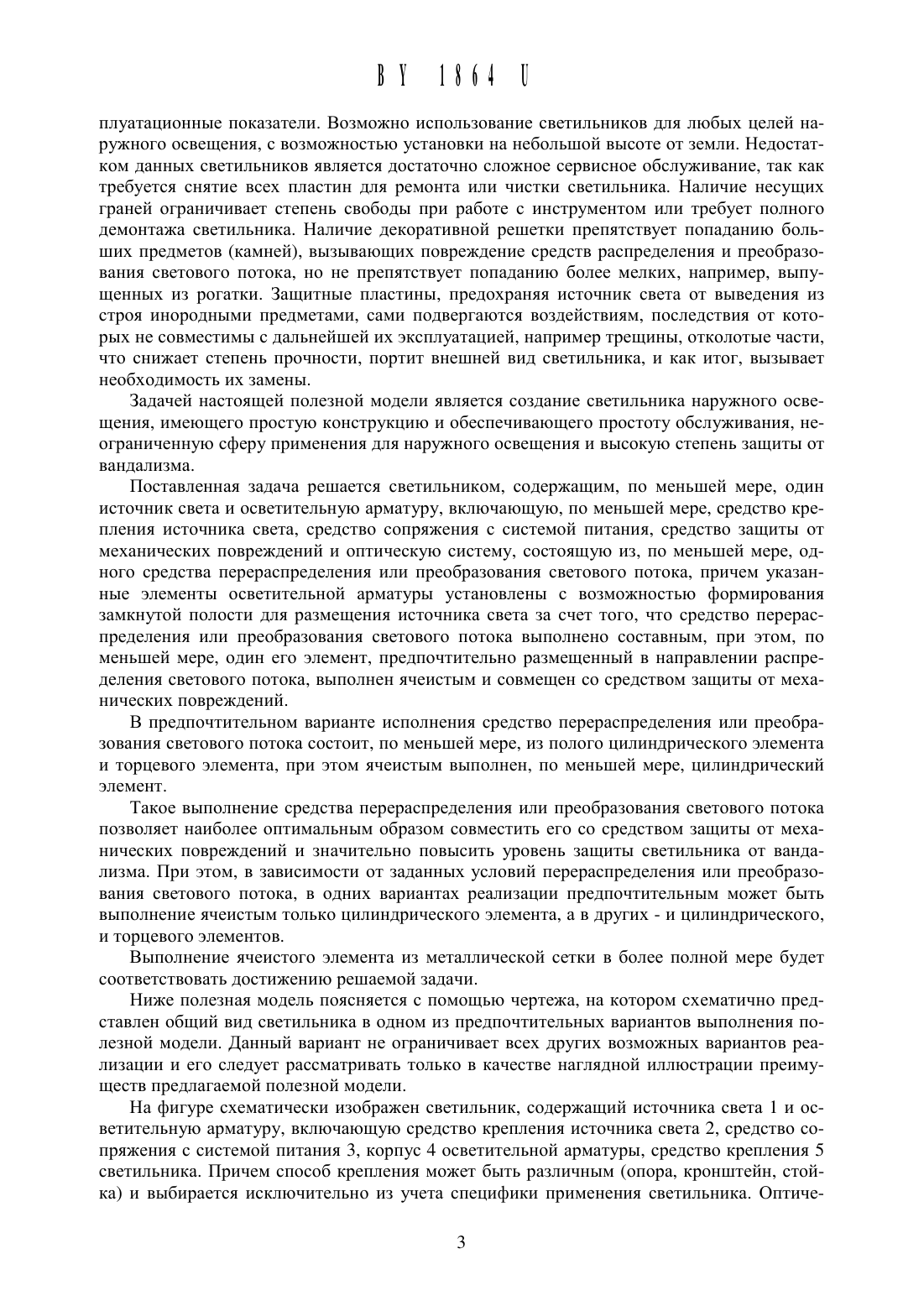

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ( ) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Производственное частное унитарное предприятие Фильтр ОО БелТИЗ (ВУ)(72) Авторы Власов Виктор Васильевич Ярощ Степан Степанович (ВУ)частное унитарное предприятие Фильтр ОО БелТИЗ (ВУ)1. Светильник, содержащий, по меньщей мере, один источник света и осветительную арматуру, включающую, по меньщей мере, средство крепления источника света, средство сопряжения с системой питания, средство защиты от механических повреждений и оптическую систему, состоящую из, по меньщей мере, одного средства перераспределения или преобразования светового потока, причем указанные элементы осветительной арматуры установлены с возможностью формирования замкнутой полости для размещения источника света, отличающийся тем, что средство перераспределения или преобразования светового потока выполнено составным, при этом, по меньщей мере, один его элемент, предпочтительно размещенный в направлении распределения светового потока, выполнен ячеистым и совмещен со средством защиты от механических повреждений.2. Светильник по п. 1, отличающийся тем, что средство перераспределения или преобразования светового потока состоит, по меньщей мере, из полого цилиндрического элемента и торцевого элемента, при этом ячеистым выполнен, по меньщей мере, цилиндрический элемент.3. Светильник по любому из пп. 1, 2, отличающийся тем, что ячеистый элемент вь 1 полнен из металлической сетки.1. Государственный стандарт Республики Беларусь Светильники. Раздел 3 Светильники для освещения улиц И дорог СТБ МЭК 60598-2-3-99.2. ОАО Севастопольский маяк. Светильники садово-парковые, найдено 2 ОО 4.О 7.О 7. Найдено из Интернет ЬЦрУ/шшш.5 Гего 5.сош/5 г.1 пш 1.Заявляемая полезная модель относится К световым приборам, в частности К светильникам наружного освещения, предназначенным для функционально-декоративного освещения дорог, скверов, парков, бульваров.Кроме главной своей утилитарной задачи - освещения в темное время суток - уличные светильники решают и другие, не менее важные задачи. Правильно подобранные уличные светильники не только обеспечивают уровень необходимой освещенности, но гармонично вписываются в общий архитектурный стиль, подчеркивают красоту здания, объекта архитектуры. Требования, которые предъявляются к эксплутационным характеристикам светильников наружного освещения, имеют свои особенности, которые обусловлены, прежде всего, средой использования это суточные колебания температуры, влажность, ветровые нагрузки, вибрации, вызванные транспортом и т.д. Такая задача решается за счет применения материалов, наименее подверженных воздействию окружающей среды, или использования покрытия противодействующего таким воздействиям. В связи с тем, что светильники наружного освещения, как правило, крепятся на достаточно большой высоте от уровня земли, то к ним предъявляются повышенные требования к простоте конструкции и последующему обслуживанию. Одной из наиболее важных, и в настоящее время актуальной, является задача защиты светильников наружного освещения от вандализма. Не всякий светильник способен выдержать удар камнем или прямое попадание из рогатки,именно подобным способом чаще всего выводят из строя уличное освещение. При этом задача защиты от вандализма должна быть решена с учетом иных требований, предъявляемых к наружным светильникам.Известны наружные типовые консольные светильники, имеющие средство крепления,источник света, осветительную арматуру, состоящую из средства сопряжения с системой питания, средство защиты от механических повреждений и средство перераспределения светового потока 1.Данный светильник хорошо защищен от попадания влаги и пыли и обеспечивает большую площадь освещаемой прилегаемой территории. Недостатком данного светильника является то, что он не обеспечивает достаточно хорошую защиту от вандализма, прежде всего, от попадания из рогатки. В связи с этим данные светильники необходимо дополнительно оснащать стеклами с повышенной степенью прочности, которые защищают источник света от повреждения, но требуют замены в случае попадания из рогатки (трещины,пробоины, отколотые куски). Данный тип светильника имеет достаточно сложную монтажную конструкцию и большие габариты. Техническое обслуживание обусловлено определенными сложностями и дополнительными материальными и трудозатратами, так как данный тип светильников крепится на достаточно большой высоте. Кроме того, эстетическое выполнение светильника уже не удовлетворяет текущим требованиям, и он практически не применим для садово-паркового использования.Наиболее близким по совокупности существенных признаков являются садовопарковь 1 е светильники серии Ретро 2. Данный светильник содержит источник света,осветительную арматуру, средство сопряжения с системой питания, средство защиты от механических повреждений и оптическую систему распределения и преобразования светового потока. Дополнительно светильник может комплектоваться защитной декоративной решеткой или пластинами из ударопрочного поликарбоната. Светильники выполнены в оригинальном дизайнерском исполнении, имеют небольшие габариты и хорошие экс 2плуатационнь 1 е показатели. Возможно использование светильников для любых целей наружного освещения, с возможностью установки на небольшой высоте от земли. Недостатком данных светильников является достаточно сложное сервисное обслуживание, так как требуется снятие всех пластин для ремонта или чистки светильника. Наличие несущих граней ограничивает степень свободы при работе с инструментом или требует полного демонтажа светильника. Наличие декоративной рещетки препятствует попаданию больших предметов (камней), вызывающих повреждение средств распределения и преобразования светового потока, но не препятствует попаданию более мелких, например, вь 1 пущенных из рогатки. Защитные пластины, предохраняя источник света от выведения из строя инородными предметами, сами подвергаются воздействиям, последствия от которых не совместимы с дальнейщей их эксплуатацией, например трещины, отколотые части,что снижает степень прочности, портит внещней вид светильника, и как итог, вызывает необходимость их замены.Задачей настоящей полезной модели является создание светильника наружного освещения, имеющего простую конструкцию и обеспечивающего простоту обслуживания, неограниченную сферу применения для наружного освещения и высокую степень защиты от вандализма.Поставленная задача рещается светильником, содержащим, по меньщей мере, один источник света и осветительную арматуру, включающую, по меньщей мере, средство крепления источника света, средство сопряжения с системой питания, средство защиты от механических повреждений и оптическую систему, состоящую из, по меньщей мере, одного средства перераспределения или преобразования светового потока, причем указанные элементы осветительной арматуры установлены с возможностью формирования замкнутой полости для размещения источника света за счет того, что средство перераспределения или преобразования светового потока выполнено составным, при этом, по меньщей мере, один его элемент, предпочтительно размещенный в направлении распределения светового потока, выполнен ячеистым и совмещен со средством защиты от механических повреждений.В предпочтительном варианте исполнения средство перераспределения или преобразования светового потока состоит, по меньщей мере, из полого цилиндрического элемента и торцевого элемента, при этом ячеистым выполнен, по меньщей мере, цилиндрический элемент.Такое выполнение средства перераспределения или преобразования светового потока позволяет наиболее оптимальным образом совместить его со средством защиты от механических повреждений и значительно повысить уровень защиты светильника от вандализма. При этом, в зависимости от заданных условий перераспределения или преобразования светового потока, в одних вариантах реализации предпочтительным может быть выполнение ячеистым только цилиндрического элемента, а в других - и цилиндрического,и торцевого элементов.Выполнение ячеистого элемента из металлической сетки в более полной мере будет соответствовать достижению рещаемой задачи.Ниже полезная модель поясняется с помощью чертежа, на котором схематично представлен общий вид светильника в одном из предпочтительных вариантов выполнения полезной модели. Данный вариант не ограничивает всех других возможных вариантов реализации и его следует рассматривать только в качестве наглядной иллюстрации преимуществ предлагаемой полезной модели.На фигуре схематически изображен светильник, содержащий источника света 1 и осветительную арматуру, включающую средство крепления источника света 2, средство сопряжения с системой питания 3, корпус 4 осветительной арматуры, средство крепления 5 светильника. Причем способ крепления может быть различным (опора, кронщтейн, стойка) и выбирается исключительно из учета специфики применения светильника. Оптиче ВУ 186411ская система светильника состоит из двух элементов, образующих средство перераспределения или преобразования светового потока, формирующее замкнутую полость для источника света. В представленном на чертеже варианте реализации средство перераспределения или преобразования светового потока выполнено в виде полого цилиндрического ячеистого элемента 6, которь 1 й одновременно является средством защиты от механических повреждений, и торцевого элемента 7, который ограничивает цилиндрический ячеистый элемент 6 сверху и в представленном на чертеже варианте реализации выполнен в виде цельного элемента.Заявляемый осветительный прибор работает следующим образом. Корпус осветительной арматуры 4, посредством средства крепления светильника 5, одним из известных способов крепится к опоре, кронштейну, стойке (на рисунке не обозначены). Источник света 1, например путем вкручивания, фиксируется в средстве крепления источника света 2. Торцевой элемент 7 средства перераспределения или преобразования светового потока крепится к цилиндрическому ячеистому 6 средства перераспределения или преобразования светового потока. Затем вся конструкция жестко крепится к корпусу 4 осветительной арматуры одним из известных способов, например с помощью винтового соединения. Прибор готов к использованию.В связи с тем, что для приборов наружного освещения в основном определены условия по освещению прилегаемой территории, а также по защите от прямого и косого попадания капель воды во время дождя, то, в основном, ячеистым выполняется цилиндрический элемент 6 средства перераспределения или преобразования светового потока. Однако эти факторы не налагают ограничения на выполнения ячеистым торцевого элемента 7 при использовании светильника, например, под навесами или в помещениях.Предпочтительным вариантом выполнения ячеистого(ых) элемента(ов) средства перераспределения или преобразования светового потока является металлическая сетка. Для сохранности внещнего вида и для обеспечения защиты от неблагоприятных факторов окружающей среды металлическая сетка выполняется с цинковым или лакокрасочным покрытием. Как элемент защиты от вандализма металлическая сетка обладает рядом особенностей. Металлическая сетка способна удерживать как попадание больщих предметов(камней), так и более мелких, например выпущенных из рогатки. Последствия таких попаданий практически не заметны, сетка не бьется, не растрескивается, не ломается, способна удерживать сильные удары. На ней остаются только незначительные вмятины, которые не требуют замены самого элемента и могут быть ликвидированы непосредственно на месте. При этом простота конструкции и возможность разборки по частям средства перераспределения или преобразования светового потока облегчает задачу в техническом обслуживании прибора.Таким образом, в заявляемой полезной модели рещена задача создания осветительного прибора, обладающего следующими преимуществаминеограниченная сфера применения для наружного освещениявысокая степень защиты от вандализма.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
