Качели

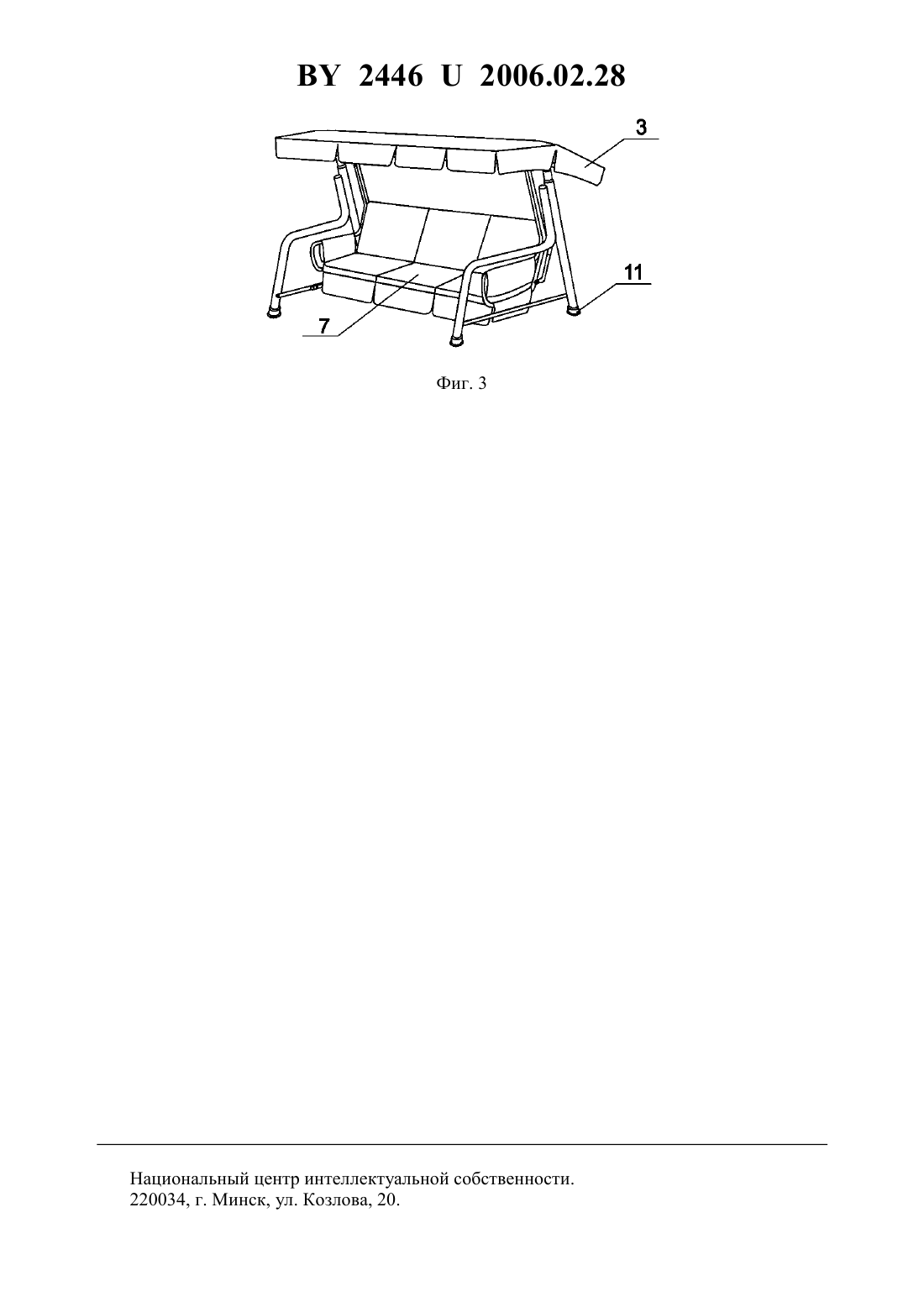

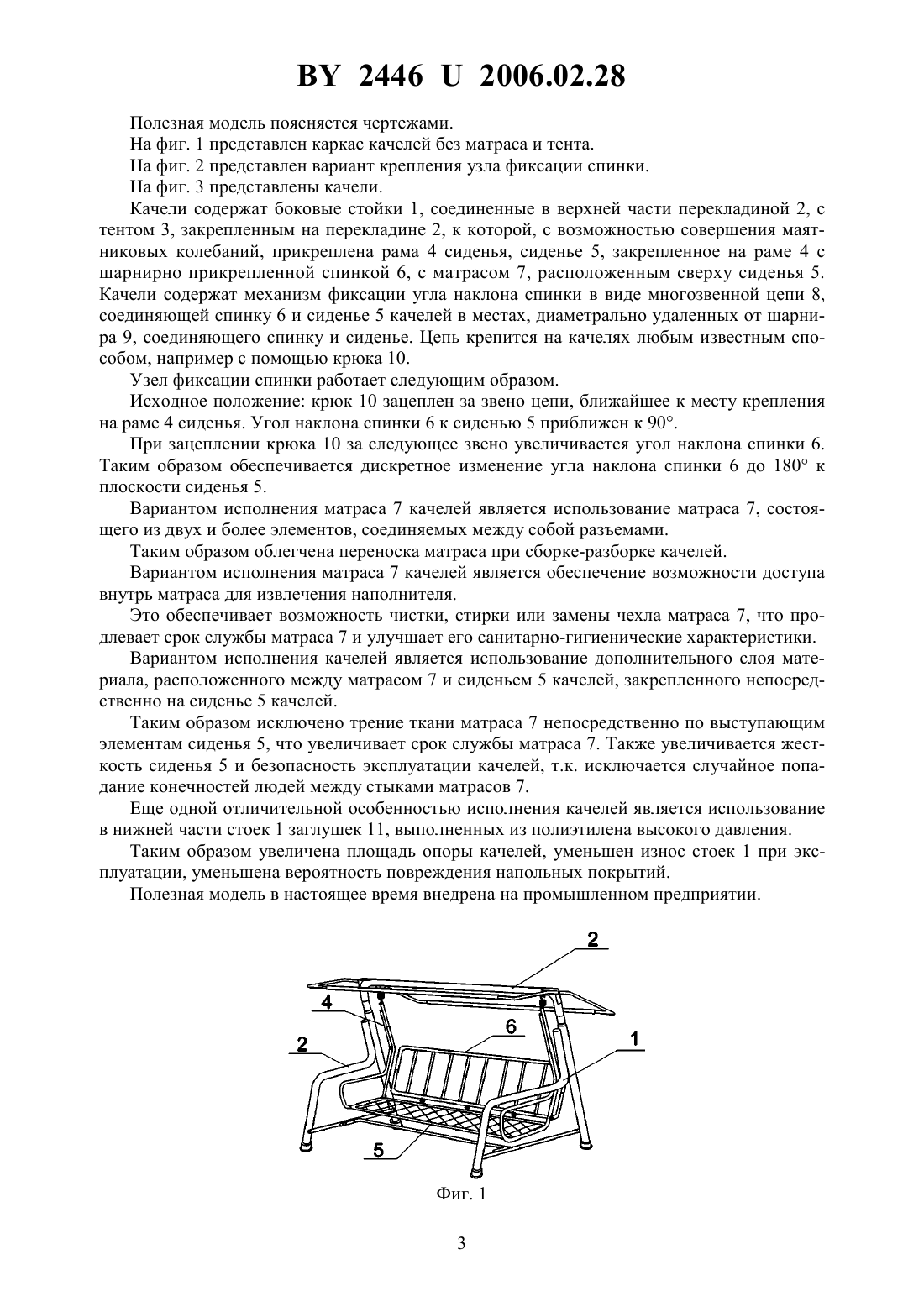

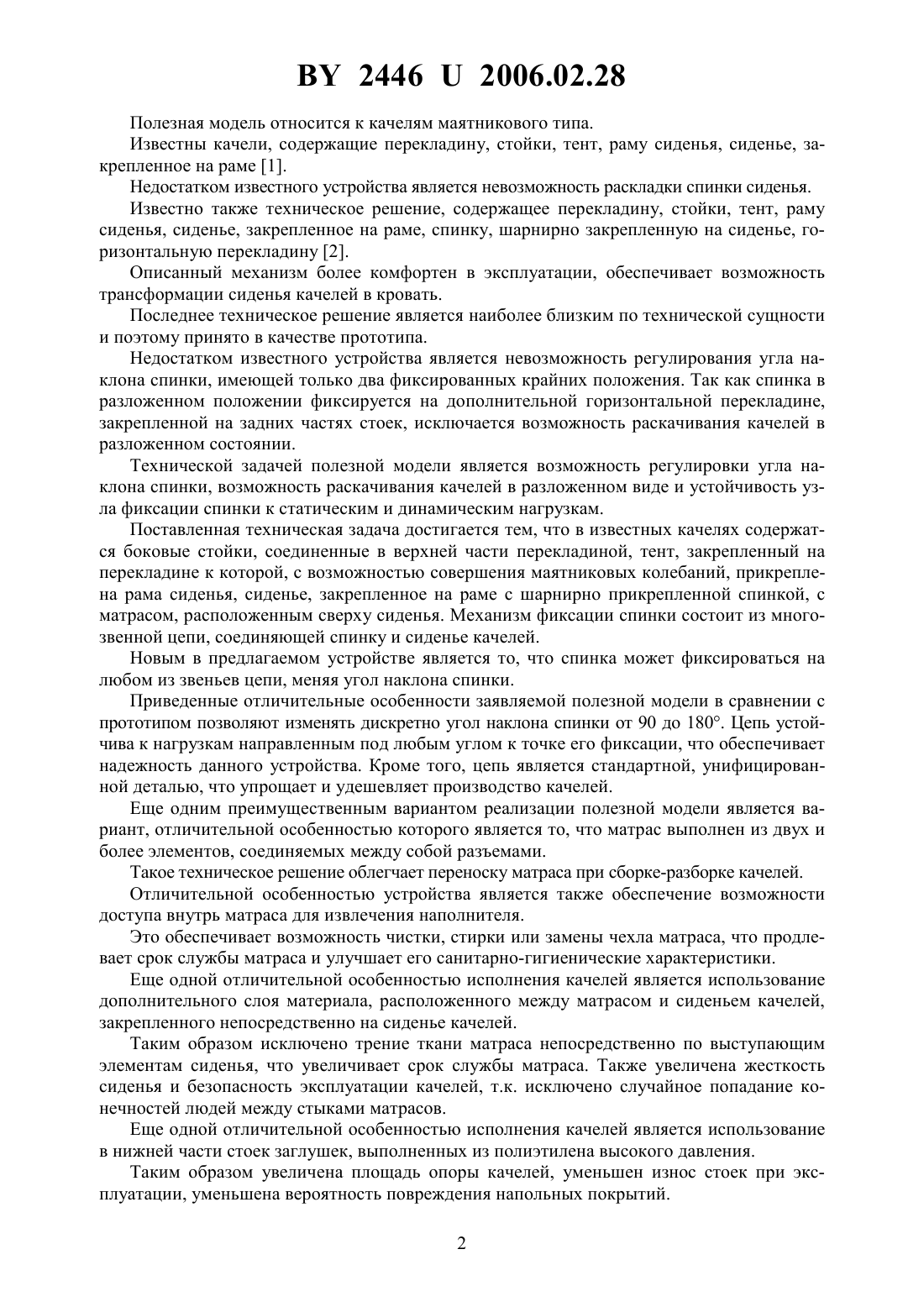

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Лабкович Олег Валентинович(72) Автор Лабкович Олег Валентинович(73) Патентообладатель Лабкович Олег Валентинович(57) 1. Качели, состоящие из боковых стоек, соединенных в верхней части перекладиной с тентом, закрепленным на перекладине, к которой с возможностью совершения маятниковых колебаний прикреплена рама сиденья, сиденья, закрепленного на раме с шарнирно прикрепленной спинкой, с матрасом, расположенным сверху сиденья, отличающиеся тем, что качели содержат механизм фиксации угла наклона спинки в виде многозвенной цепи, соединяющей края спинки и сиденья качелей в местах диаметрально удаленных от шарнира соединяющего спинку и сиденье. 2. Качели по п. 1, отличающиеся тем, что матрас состоит из 2-х и более элементов,соединяемых между собой разъемами. 3. Качели по п. 1, отличающиеся тем, что чехол матраса выполнен разъемным с возможностью извлечения наполнителя. 4. Качели по п. 1, отличающиеся тем, что между матрасом и сиденьем расположен дополнительный слой материала, закрепленный непосредственно на сиденье качелей. 5. Качели по п. 1, отличающиеся тем, что нижние части стоек имеют заглушки, выполненные из полиэтилена высокого давления.(56) 1. Каталог фирмы РУПП ОЛЬСА, качели Комфорт, найдено в Интернет 5 июня 2005 г. 2. .-. Каталог фирмы, качелис откидной спинкой - прототип, найдено в Интернет 5 июня 2005 г. 24462006.02.28 Полезная модель относится к качелям маятникового типа. Известны качели, содержащие перекладину, стойки, тент, раму сиденья, сиденье, закрепленное на раме 1. Недостатком известного устройства является невозможность раскладки спинки сиденья. Известно также техническое решение, содержащее перекладину, стойки, тент, раму сиденья, сиденье, закрепленное на раме, спинку, шарнирно закрепленную на сиденье, горизонтальную перекладину 2. Описанный механизм более комфортен в эксплуатации, обеспечивает возможность трансформации сиденья качелей в кровать. Последнее техническое решение является наиболее близким по технической сущности и поэтому принято в качестве прототипа. Недостатком известного устройства является невозможность регулирования угла наклона спинки, имеющей только два фиксированных крайних положения. Так как спинка в разложенном положении фиксируется на дополнительной горизонтальной перекладине,закрепленной на задних частях стоек, исключается возможность раскачивания качелей в разложенном состоянии. Технической задачей полезной модели является возможность регулировки угла наклона спинки, возможность раскачивания качелей в разложенном виде и устойчивость узла фиксации спинки к статическим и динамическим нагрузкам. Поставленная техническая задача достигается тем, что в известных качелях содержатся боковые стойки, соединенные в верхней части перекладиной, тент, закрепленный на перекладине к которой, с возможностью совершения маятниковых колебаний, прикреплена рама сиденья, сиденье, закрепленное на раме с шарнирно прикрепленной спинкой, с матрасом, расположенным сверху сиденья. Механизм фиксации спинки состоит из многозвенной цепи, соединяющей спинку и сиденье качелей. Новым в предлагаемом устройстве является то, что спинка может фиксироваться на любом из звеньев цепи, меняя угол наклона спинки. Приведенные отличительные особенности заявляемой полезной модели в сравнении с прототипом позволяют изменять дискретно угол наклона спинки от 90 до 180. Цепь устойчива к нагрузкам направленным под любым углом к точке его фиксации, что обеспечивает надежность данного устройства. Кроме того, цепь является стандартной, унифицированной деталью, что упрощает и удешевляет производство качелей. Еще одним преимущественным вариантом реализации полезной модели является вариант, отличительной особенностью которого является то, что матрас выполнен из двух и более элементов, соединяемых между собой разъемами. Такое техническое решение облегчает переноску матраса при сборке-разборке качелей. Отличительной особенностью устройства является также обеспечение возможности доступа внутрь матраса для извлечения наполнителя. Это обеспечивает возможность чистки, стирки или замены чехла матраса, что продлевает срок службы матраса и улучшает его санитарно-гигиенические характеристики. Еще одной отличительной особенностью исполнения качелей является использование дополнительного слоя материала, расположенного между матрасом и сиденьем качелей,закрепленного непосредственно на сиденье качелей. Таким образом исключено трение ткани матраса непосредственно по выступающим элементам сиденья, что увеличивает срок службы матраса. Также увеличена жесткость сиденья и безопасность эксплуатации качелей, т.к. исключено случайное попадание конечностей людей между стыками матрасов. Еще одной отличительной особенностью исполнения качелей является использование в нижней части стоек заглушек, выполненных из полиэтилена высокого давления. Таким образом увеличена площадь опоры качелей, уменьшен износ стоек при эксплуатации, уменьшена вероятность повреждения напольных покрытий. 2 24462006.02.28 Полезная модель поясняется чертежами. На фиг. 1 представлен каркас качелей без матраса и тента. На фиг. 2 представлен вариант крепления узла фиксации спинки. На фиг. 3 представлены качели. Качели содержат боковые стойки 1, соединенные в верхней части перекладиной 2, с тентом 3, закрепленным на перекладине 2, к которой, с возможностью совершения маятниковых колебаний, прикреплена рама 4 сиденья, сиденье 5, закрепленное на раме 4 с шарнирно прикрепленной спинкой 6, с матрасом 7, расположенным сверху сиденья 5. Качели содержат механизм фиксации угла наклона спинки в виде многозвенной цепи 8,соединяющей спинку 6 и сиденье 5 качелей в местах, диаметрально удаленных от шарнира 9, соединяющего спинку и сиденье. Цепь крепится на качелях любым известным способом, например с помощью крюка 10. Узел фиксации спинки работает следующим образом. Исходное положение крюк 10 зацеплен за звено цепи, ближайшее к месту крепления на раме 4 сиденья. Угол наклона спинки 6 к сиденью 5 приближен к 90. При зацеплении крюка 10 за следующее звено увеличивается угол наклона спинки 6. Таким образом обеспечивается дискретное изменение угла наклона спинки 6 до 180 к плоскости сиденья 5. Вариантом исполнения матраса 7 качелей является использование матраса 7, состоящего из двух и более элементов, соединяемых между собой разъемами. Таким образом облегчена переноска матраса при сборке-разборке качелей. Вариантом исполнения матраса 7 качелей является обеспечение возможности доступа внутрь матраса для извлечения наполнителя. Это обеспечивает возможность чистки, стирки или замены чехла матраса 7, что продлевает срок службы матраса 7 и улучшает его санитарно-гигиенические характеристики. Вариантом исполнения качелей является использование дополнительного слоя материала, расположенного между матрасом 7 и сиденьем 5 качелей, закрепленного непосредственно на сиденье 5 качелей. Таким образом исключено трение ткани матраса 7 непосредственно по выступающим элементам сиденья 5, что увеличивает срок службы матраса 7. Также увеличивается жесткость сиденья 5 и безопасность эксплуатации качелей, т.к. исключается случайное попадание конечностей людей между стыками матрасов 7. Еще одной отличительной особенностью исполнения качелей является использование в нижней части стоек 1 заглушек 11, выполненных из полиэтилена высокого давления. Таким образом увеличена площадь опоры качелей, уменьшен износ стоек 1 при эксплуатации, уменьшена вероятность повреждения напольных покрытий. Полезная модель в настоящее время внедрена на промышленном предприятии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
