Декоративная остекленная дверь

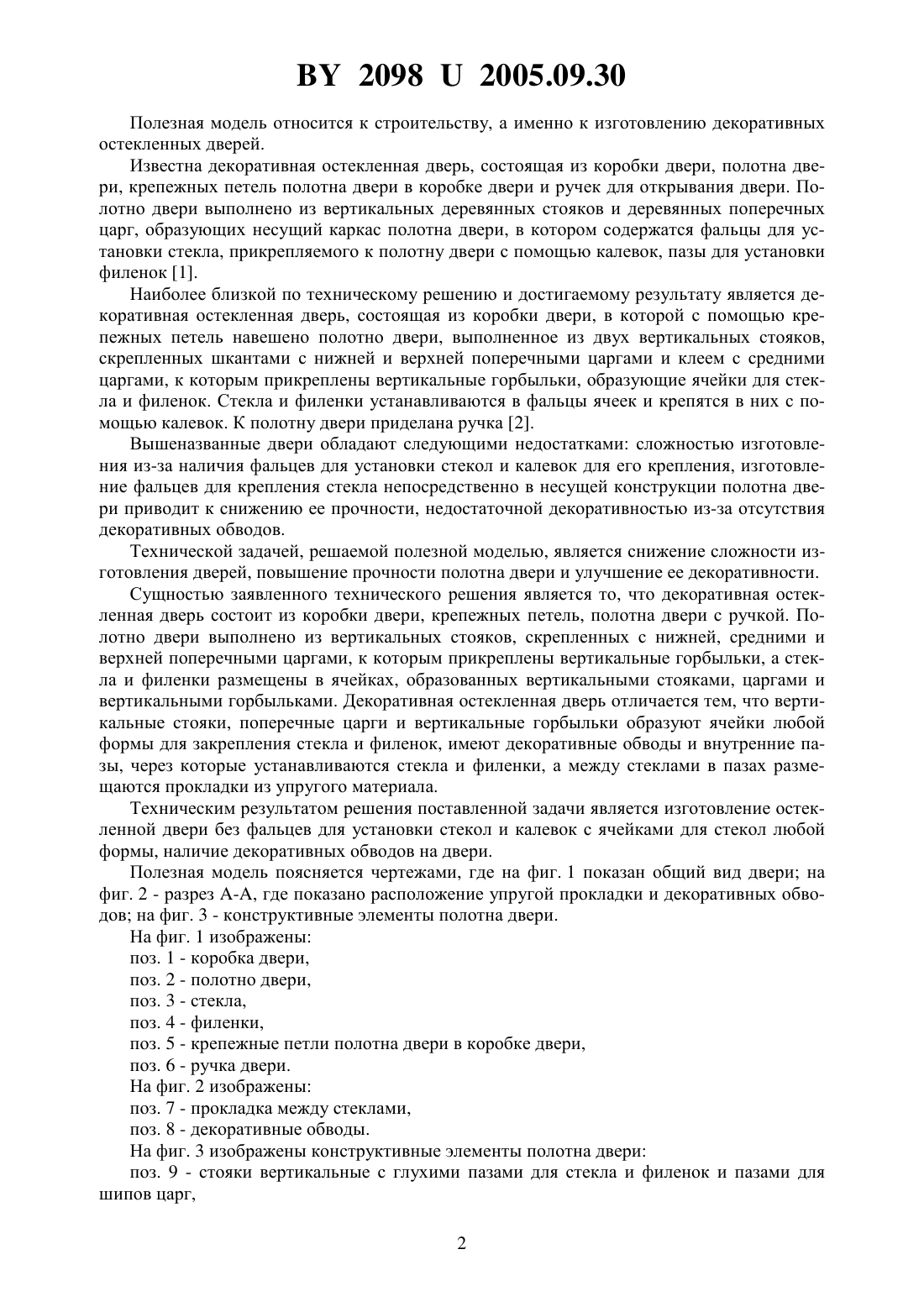

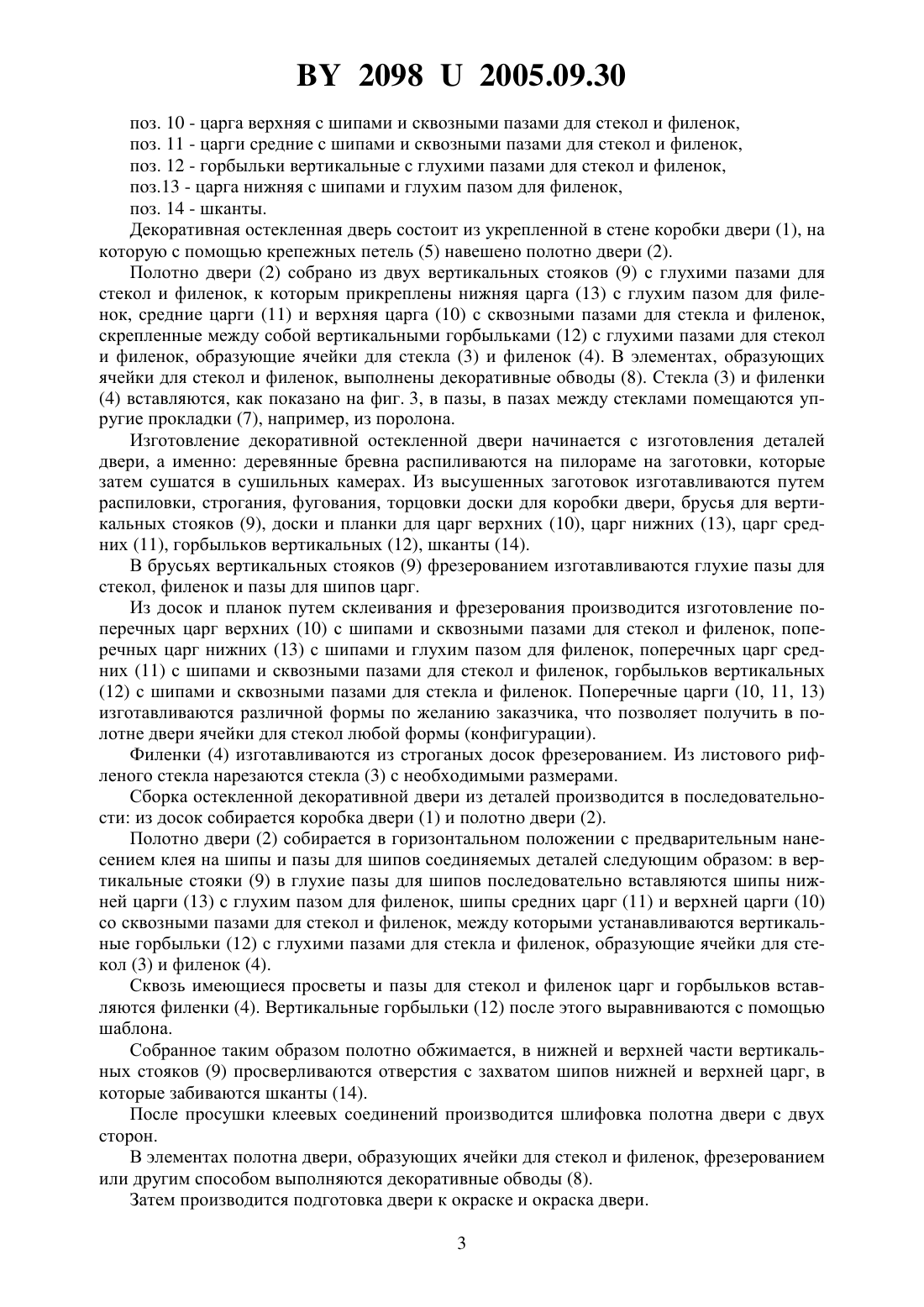

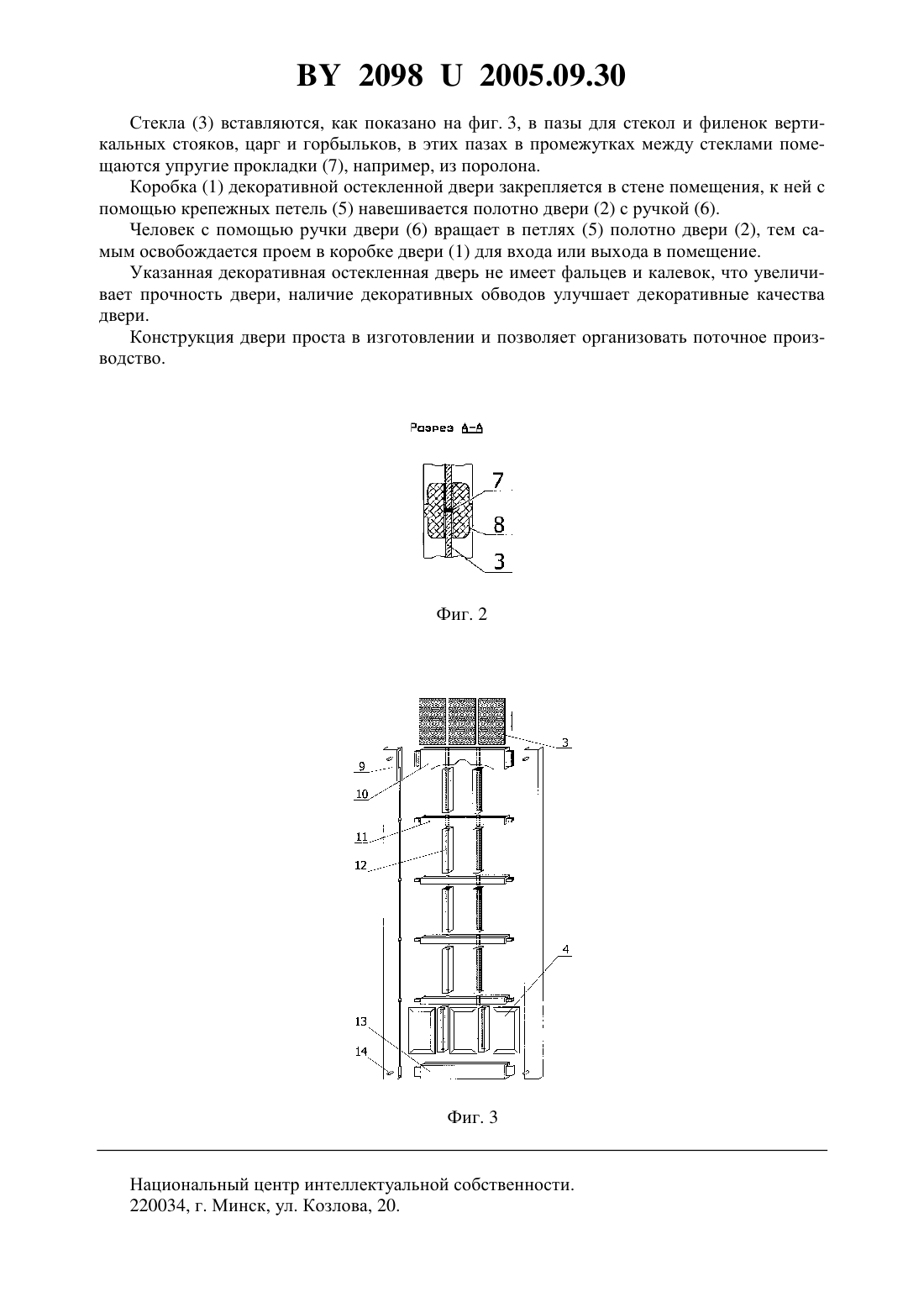

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Кекало Сергей Иванович(72) Автор Кекало Сергей Иванович(73) Патентообладатель Кекало Сергей Иванович(57) Декоративная остекленная дверь, состоящая из коробки двери, крепежных петель, полотна двери с ручкой, выполненного из вертикальных стояков, скрепленных с нижней,средними и верхней поперечными царгами, к которым прикреплены вертикальные горбыльки, а стекла и филенки размещены в ячейках, образованных вертикальными стояками, царгами и вертикальными горбыльками, отличающаяся тем, что вертикальные стояки, поперечные царги и вертикальные горбыльки образуют ячейки для стекла и филенок любой формы, имеют декоративные обводы и внутренние пазы для стекол и филенок, в которые через сквозные пазы поперечных царг устанавливаются стекла и филенки, а между стеклами в пазах размещены прокладки из упругого материала.(56) 1. Шепелев А.П. Как построить сельский дом. Издание 5. - . Россельхозиздат, 1987. С. 124-127. 2. Типовые строительные конструкции, изделия и узлы. Серия Б 1.036.7.99. Двери деревянные, внутренние для зданий и сооружений. Вып. 1. Рабочие чертежи. Материалы для проектирования. Разработаны проектным предприятием Творческая мастерская архитектора Сергеева В.Э. Утверждены ГП Стройтехнорм и введены в действие с 14.04.1999. Приказ 22. Чертеж Б 1.036.7.99. 1-СБ 7. - С. 18, 22, 24. 20982005.09.30 Полезная модель относится к строительству, а именно к изготовлению декоративных остекленных дверей. Известна декоративная остекленная дверь, состоящая из коробки двери, полотна двери, крепежных петель полотна двери в коробке двери и ручек для открывания двери. Полотно двери выполнено из вертикальных деревянных стояков и деревянных поперечных царг, образующих несущий каркас полотна двери, в котором содержатся фальцы для установки стекла, прикрепляемого к полотну двери с помощью калевок, пазы для установки филенок 1. Наиболее близкой по техническому решению и достигаемому результату является декоративная остекленная дверь, состоящая из коробки двери, в которой с помощью крепежных петель навешено полотно двери, выполненное из двух вертикальных стояков,скрепленных шкантами с нижней и верхней поперечными царгами и клеем с средними царгами, к которым прикреплены вертикальные горбыльки, образующие ячейки для стекла и филенок. Стекла и филенки устанавливаются в фальцы ячеек и крепятся в них с помощью калевок. К полотну двери приделана ручка 2. Вышеназванные двери обладают следующими недостатками сложностью изготовления из-за наличия фальцев для установки стекол и калевок для его крепления, изготовление фальцев для крепления стекла непосредственно в несущей конструкции полотна двери приводит к снижению ее прочности, недостаточной декоративностью из-за отсутствия декоративных обводов. Технической задачей, решаемой полезной моделью, является снижение сложности изготовления дверей, повышение прочности полотна двери и улучшение ее декоративности. Сущностью заявленного технического решения является то, что декоративная остекленная дверь состоит из коробки двери, крепежных петель, полотна двери с ручкой. Полотно двери выполнено из вертикальных стояков, скрепленных с нижней, средними и верхней поперечными царгами, к которым прикреплены вертикальные горбыльки, а стекла и филенки размещены в ячейках, образованных вертикальными стояками, царгами и вертикальными горбыльками. Декоративная остекленная дверь отличается тем, что вертикальные стояки, поперечные царги и вертикальные горбыльки образуют ячейки любой формы для закрепления стекла и филенок, имеют декоративные обводы и внутренние пазы, через которые устанавливаются стекла и филенки, а между стеклами в пазах размещаются прокладки из упругого материала. Техническим результатом решения поставленной задачи является изготовление остекленной двери без фальцев для установки стекол и калевок с ячейками для стекол любой формы, наличие декоративных обводов на двери. Полезная модель поясняется чертежами, где на фиг. 1 показан общий вид двери на фиг. 2 - разрез -, где показано расположение упругой прокладки и декоративных обводов на фиг. 3 - конструктивные элементы полотна двери. На фиг. 1 изображены поз. 1 - коробка двери,поз. 2 - полотно двери,поз. 3 - стекла,поз. 4 - филенки,поз. 5 - крепежные петли полотна двери в коробке двери,поз. 6 - ручка двери. На фиг. 2 изображены поз. 7 - прокладка между стеклами,поз. 8 - декоративные обводы. На фиг. 3 изображены конструктивные элементы полотна двери поз. 9 - стояки вертикальные с глухими пазами для стекла и филенок и пазами для шипов царг,2 20982005.09.30 поз. 10 - царга верхняя с шипами и сквозными пазами для стекол и филенок,поз. 11 - царги средние с шипами и сквозными пазами для стекол и филенок,поз. 12 - горбыльки вертикальные с глухими пазами для стекол и филенок,поз.13 - царга нижняя с шипами и глухим пазом для филенок,поз. 14 - шканты. Декоративная остекленная дверь состоит из укрепленной в стене коробки двери (1), на которую с помощью крепежных петель (5) навешено полотно двери (2). Полотно двери (2) собрано из двух вертикальных стояков (9) с глухими пазами для стекол и филенок, к которым прикреплены нижняя царга (13) с глухим пазом для филенок, средние царги (11) и верхняя царга (10) с сквозными пазами для стекла и филенок,скрепленные между собой вертикальными горбыльками (12) с глухими пазами для стекол и филенок, образующие ячейки для стекла (3) и филенок (4). В элементах, образующих ячейки для стекол и филенок, выполнены декоративные обводы (8). Стекла (3) и филенки(4) вставляются, как показано на фиг. 3, в пазы, в пазах между стеклами помещаются упругие прокладки (7), например, из поролона. Изготовление декоративной остекленной двери начинается с изготовления деталей двери, а именно деревянные бревна распиливаются на пилораме на заготовки, которые затем сушатся в сушильных камерах. Из высушенных заготовок изготавливаются путем распиловки, строгания, фугования, торцовки доски для коробки двери, брусья для вертикальных стояков (9), доски и планки для царг верхних (10), царг нижних (13), царг средних (11), горбыльков вертикальных (12), шканты (14). В брусьях вертикальных стояков (9) фрезерованием изготавливаются глухие пазы для стекол, филенок и пазы для шипов царг. Из досок и планок путем склеивания и фрезерования производится изготовление поперечных царг верхних (10) с шипами и сквозными пазами для стекол и филенок, поперечных царг нижних (13) с шипами и глухим пазом для филенок, поперечных царг средних (11) с шипами и сквозными пазами для стекол и филенок, горбыльков вертикальных(12) с шипами и сквозными пазами для стекла и филенок. Поперечные царги (10, 11, 13) изготавливаются различной формы по желанию заказчика, что позволяет получить в полотне двери ячейки для стекол любой формы (конфигурации). Филенки (4) изготавливаются из строганых досок фрезерованием. Из листового рифленого стекла нарезаются стекла (3) с необходимыми размерами. Сборка остекленной декоративной двери из деталей производится в последовательности из досок собирается коробка двери (1) и полотно двери (2). Полотно двери (2) собирается в горизонтальном положении с предварительным нанесением клея на шипы и пазы для шипов соединяемых деталей следующим образом в вертикальные стояки (9) в глухие пазы для шипов последовательно вставляются шипы нижней царги (13) с глухим пазом для филенок, шипы средних царг (11) и верхней царги (10) со сквозными пазами для стекол и филенок, между которыми устанавливаются вертикальные горбыльки (12) с глухими пазами для стекла и филенок, образующие ячейки для стекол (3) и филенок (4). Сквозь имеющиеся просветы и пазы для стекол и филенок царг и горбыльков вставляются филенки (4). Вертикальные горбыльки (12) после этого выравниваются с помощью шаблона. Собранное таким образом полотно обжимается, в нижней и верхней части вертикальных стояков (9) просверливаются отверстия с захватом шипов нижней и верхней царг, в которые забиваются шканты (14). После просушки клеевых соединений производится шлифовка полотна двери с двух сторон. В элементах полотна двери, образующих ячейки для стекол и филенок, фрезерованием или другим способом выполняются декоративные обводы (8). Затем производится подготовка двери к окраске и окраска двери. 3 20982005.09.30 Стекла (3) вставляются, как показано на фиг. 3, в пазы для стекол и филенок вертикальных стояков, царг и горбыльков, в этих пазах в промежутках между стеклами помещаются упругие прокладки (7), например, из поролона. Коробка (1) декоративной остекленной двери закрепляется в стене помещения, к ней с помощью крепежных петель (5) навешивается полотно двери (2) с ручкой (6). Человек с помощью ручки двери (6) вращает в петлях (5) полотно двери (2), тем самым освобождается проем в коробке двери (1) для входа или выхода в помещение. Указанная декоративная остекленная дверь не имеет фальцев и калевок, что увеличивает прочность двери, наличие декоративных обводов улучшает декоративные качества двери. Конструкция двери проста в изготовлении и позволяет организовать поточное производство. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
