Металлическая дверь

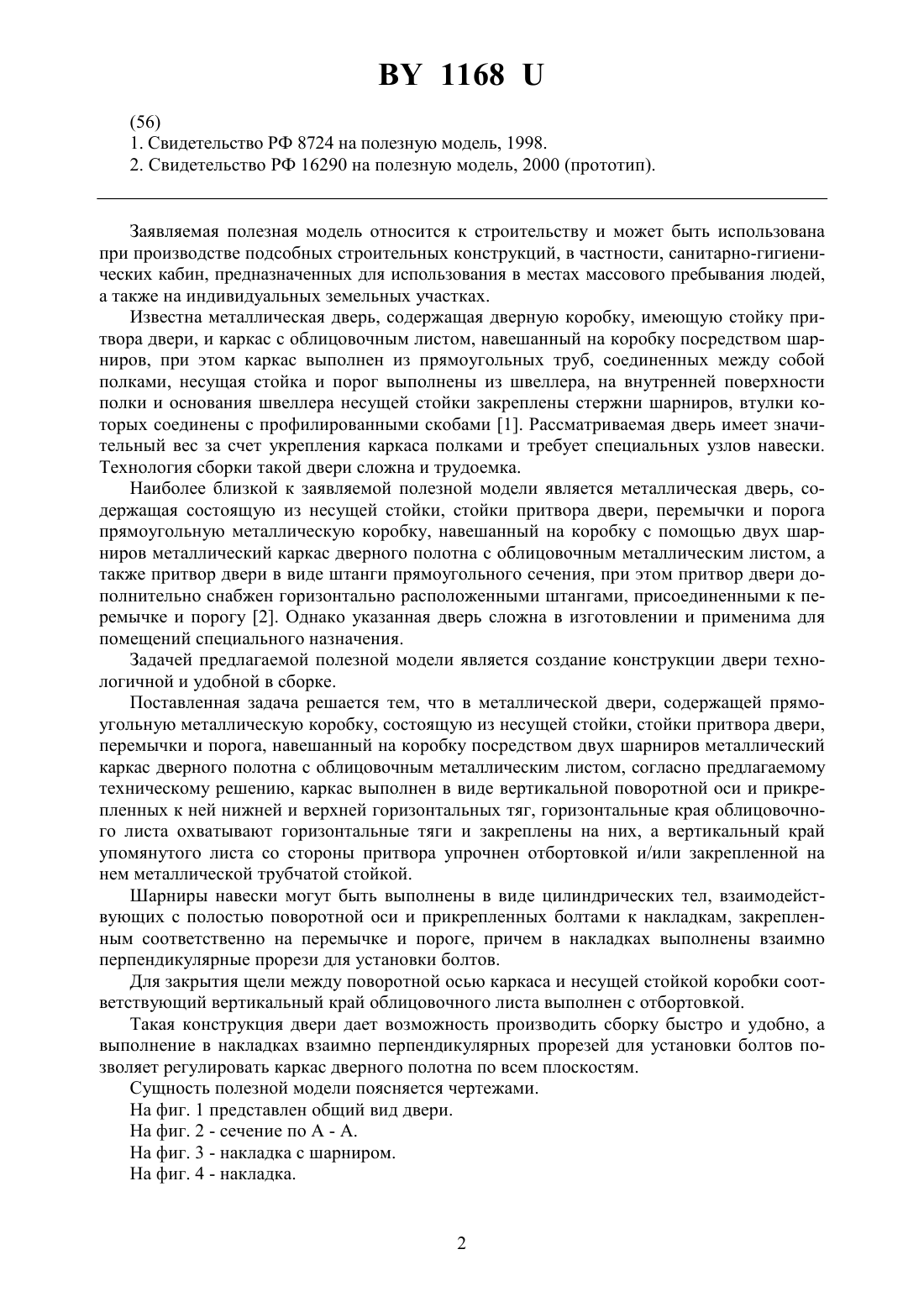

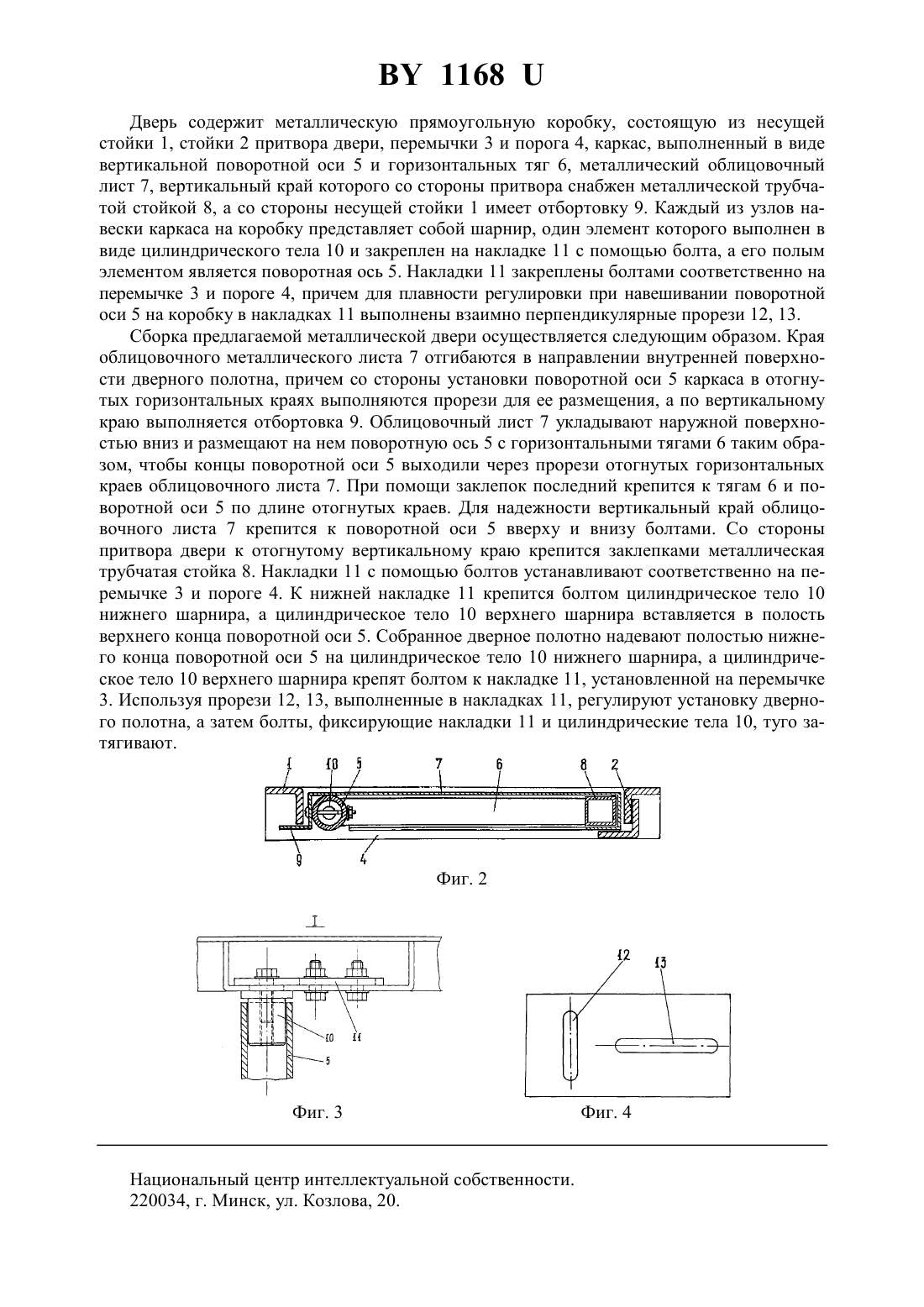

(71) Заявитель Косенков Игорь Юрьевич(72) Автор Косенков Игорь Юрьевич(73) Патентообладатель Косенков Игорь Юрьевич(57) 1. Металлическая дверь, содержащая прямоугольную металлическую коробку, состоящую из несущей стойки, стойки притвора двери, перемычки и порога, и навешанный на коробку посредством двух шарниров металлический каркас дверного полотна с облицовочным металлическим листом, отличающаяся тем, что каркас выполнен в виде вертикальной поворотной оси и прикрепленных к ней нижней и верхней горизонтальных тяг,горизонтальные края облицовочного листа охватывают горизонтальные тяги и закреплены на них, а вертикальный край упомянутого листа со стороны притвора упрочнен отбортовкой и/или закрепленной на нем металлической трубчатой стойкой. 2. Металлическая дверь по п. 1, отличающаяся тем, что шарниры навески выполнены в виде цилиндрических тел, взаимодействующих с полостью поворотной оси и прикрепленных болтами к накладкам, закрепленным соответственно на перемычке и пороге, причем в накладках выполнены взаимно перпендикулярные прорези. 3. Металлическая дверь по любому из пп. 1, 2, отличающаяся тем, что вертикальный край облицовочного листа со стороны поворотной оси выполнен с отбортовкой.(56) 1. Свидетельство РФ 8724 на полезную модель, 1998. 2. Свидетельство РФ 16290 на полезную модель, 2000 (прототип). Заявляемая полезная модель относится к строительству и может быть использована при производстве подсобных строительных конструкций, в частности, санитарно-гигиенических кабин, предназначенных для использования в местах массового пребывания людей,а также на индивидуальных земельных участках. Известна металлическая дверь, содержащая дверную коробку, имеющую стойку притвора двери, и каркас с облицовочным листом, навешанный на коробку посредством шарниров, при этом каркас выполнен из прямоугольных труб, соединенных между собой полками, несущая стойка и порог выполнены из швеллера, на внутренней поверхности полки и основания швеллера несущей стойки закреплены стержни шарниров, втулки которых соединены с профилированными скобами 1. Рассматриваемая дверь имеет значительный вес за счет укрепления каркаса полками и требует специальных узлов навески. Технология сборки такой двери сложна и трудоемка. Наиболее близкой к заявляемой полезной модели является металлическая дверь, содержащая состоящую из несущей стойки, стойки притвора двери, перемычки и порога прямоугольную металлическую коробку, навешанный на коробку с помощью двух шарниров металлический каркас дверного полотна с облицовочным металлическим листом, а также притвор двери в виде штанги прямоугольного сечения, при этом притвор двери дополнительно снабжен горизонтально расположенными штангами, присоединенными к перемычке и порогу 2. Однако указанная дверь сложна в изготовлении и применима для помещений специального назначения. Задачей предлагаемой полезной модели является создание конструкции двери технологичной и удобной в сборке. Поставленная задача решается тем, что в металлической двери, содержащей прямоугольную металлическую коробку, состоящую из несущей стойки, стойки притвора двери,перемычки и порога, навешанный на коробку посредством двух шарниров металлический каркас дверного полотна с облицовочным металлическим листом, согласно предлагаемому техническому решению, каркас выполнен в виде вертикальной поворотной оси и прикрепленных к ней нижней и верхней горизонтальных тяг, горизонтальные края облицовочного листа охватывают горизонтальные тяги и закреплены на них, а вертикальный край упомянутого листа со стороны притвора упрочнен отбортовкой и/или закрепленной на нем металлической трубчатой стойкой. Шарниры навески могут быть выполнены в виде цилиндрических тел, взаимодействующих с полостью поворотной оси и прикрепленных болтами к накладкам, закрепленным соответственно на перемычке и пороге, причем в накладках выполнены взаимно перпендикулярные прорези для установки болтов. Для закрытия щели между поворотной осью каркаса и несущей стойкой коробки соответствующий вертикальный край облицовочного листа выполнен с отбортовкой. Такая конструкция двери дает возможность производить сборку быстро и удобно, а выполнение в накладках взаимно перпендикулярных прорезей для установки болтов позволяет регулировать каркас дверного полотна по всем плоскостям. Сущность полезной модели поясняется чертежами. На фиг. 1 представлен общий вид двери. На фиг. 2 - сечение по А - А. На фиг. 3 - накладка с шарниром. На фиг. 4 - накладка. 1168 Дверь содержит металлическую прямоугольную коробку, состоящую из несущей стойки 1, стойки 2 притвора двери, перемычки 3 и порога 4, каркас, выполненный в виде вертикальной поворотной оси 5 и горизонтальных тяг 6, металлический облицовочный лист 7, вертикальный край которого со стороны притвора снабжен металлической трубчатой стойкой 8, а со стороны несущей стойки 1 имеет отбортовку 9. Каждый из узлов навески каркаса на коробку представляет собой шарнир, один элемент которого выполнен в виде цилиндрического тела 10 и закреплен на накладке 11 с помощью болта, а его полым элементом является поворотная ось 5. Накладки 11 закреплены болтами соответственно на перемычке 3 и пороге 4, причем для плавности регулировки при навешивании поворотной оси 5 на коробку в накладках 11 выполнены взаимно перпендикулярные прорези 12, 13. Сборка предлагаемой металлической двери осуществляется следующим образом. Края облицовочного металлического листа 7 отгибаются в направлении внутренней поверхности дверного полотна, причем со стороны установки поворотной оси 5 каркаса в отогнутых горизонтальных краях выполняются прорези для ее размещения, а по вертикальному краю выполняется отбортовка 9. Облицовочный лист 7 укладываютнаружной поверхностью вниз и размещают на нем поворотную ось 5 с горизонтальными тягами 6 таким образом, чтобы концы поворотной оси 5 выходили через прорези отогнутых горизонтальных краев облицовочного листа 7. При помощи заклепок последний крепится к тягам 6 и поворотной оси 5 по длине отогнутых краев. Для надежности вертикальный край облицовочного листа 7 крепится к поворотной оси 5 вверху и внизу болтами. Со стороны притвора двери к отогнутому вертикальному краю крепится заклепками металлическая трубчатая стойка 8. Накладки 11 с помощью болтов устанавливают соответственно на перемычке 3 и пороге 4. К нижней накладке 11 крепится болтом цилиндрическое тело 10 нижнего шарнира, а цилиндрическое тело 10 верхнего шарнира вставляется в полость верхнего конца поворотной оси 5. Собранное дверное полотно надевают полостью нижнего конца поворотной оси 5 на цилиндрическое тело 10 нижнего шарнира, а цилиндрическое тело 10 верхнего шарнира крепят болтом к накладке 11, установленной на перемычке 3. Используя прорези 12, 13, выполненные в накладках 11, регулируют установку дверного полотна, а затем болты, фиксирующие накладки 11 и цилиндрические тела 10, туго затягивают. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
