Дверное полотно

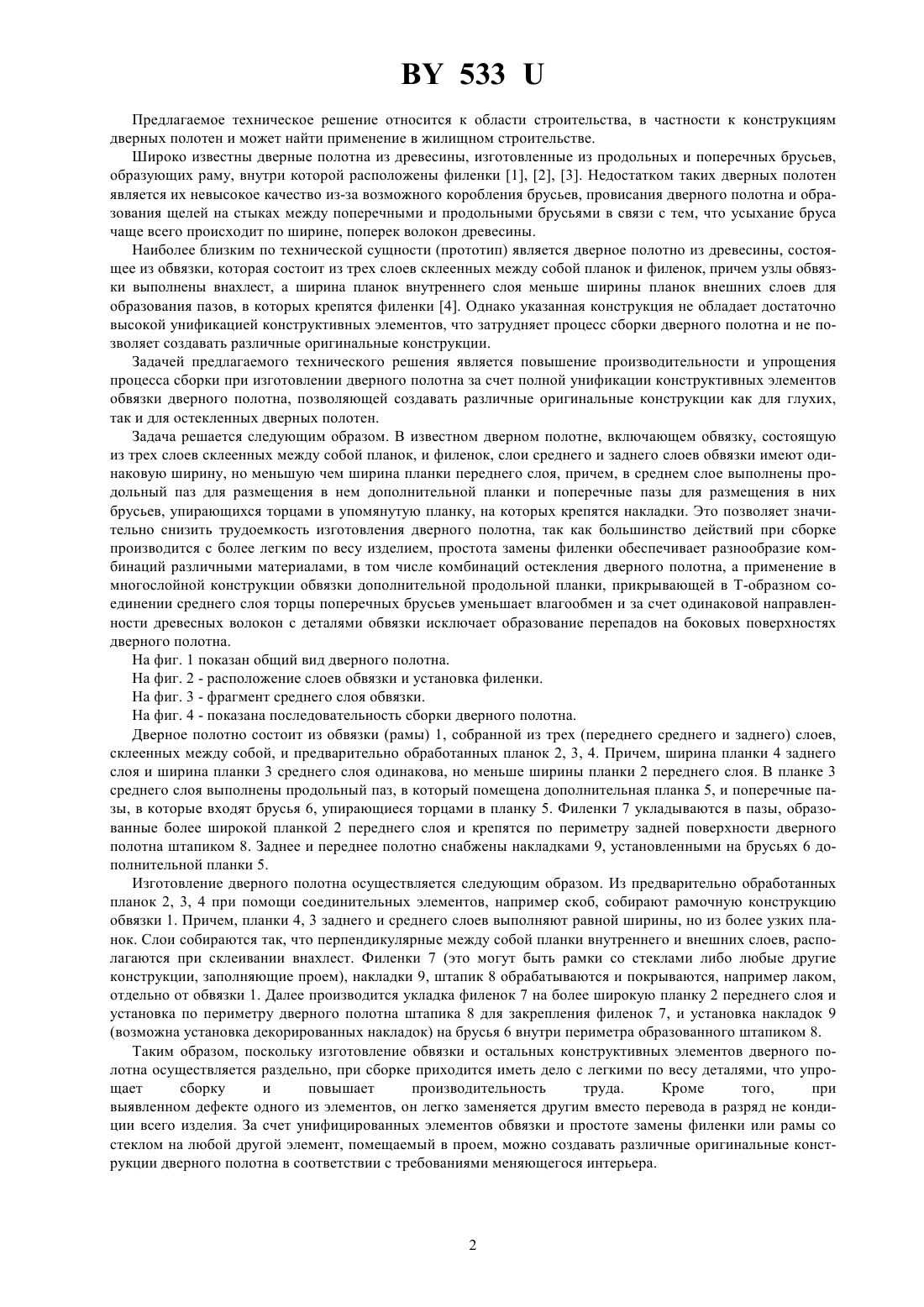

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатель Гитцович Эдуард Маркович(57) Дверное полотно из древесины, включающее обвязку, состоящую из трех слоев склеенных между собой планок, и филенок, отличающееся тем, что планки среднего и заднего слоя обвязки имеют одинаковую ширину, но меньшую чем ширина планки переднего слоя, причем, в среднем слое выполнены продольный паз для размещения в нем дополнительной планки и поперечные пазы для размещения в них брусьев, упирающихся торцами в упомянутую планку, к которым крепятся накладки. 533 Предлагаемое техническое решение относится к области строительства, в частности к конструкциям дверных полотен и может найти применение в жилищном строительстве. Широко известны дверные полотна из древесины, изготовленные из продольных и поперечных брусьев,образующих раму, внутри которой расположены филенки 1, 2, 3. Недостатком таких дверных полотен является их невысокое качество из-за возможного коробления брусьев, провисания дверного полотна и образования щелей на стыках между поперечными и продольными брусьями в связи с тем, что усыхание бруса чаще всего происходит по ширине, поперек волокон древесины. Наиболее близким по технической сущности (прототип) является дверное полотно из древесины, состоящее из обвязки, которая состоит из трех слоев склеенных между собой планок и филенок, причем узлы обвязки выполнены внахлест, а ширина планок внутреннего слоя меньше ширины планок внешних слоев для образования пазов, в которых крепятся филенки 4. Однако указанная конструкция не обладает достаточно высокой унификацией конструктивных элементов, что затрудняет процесс сборки дверного полотна и не позволяет создавать различные оригинальные конструкции. Задачей предлагаемого технического решения является повышение производительности и упрощения процесса сборки при изготовлении дверного полотна за счет полной унификации конструктивных элементов обвязки дверного полотна, позволяющей создавать различные оригинальные конструкции как для глухих,так и для остекленных дверных полотен. Задача решается следующим образом. В известном дверном полотне, включающем обвязку, состоящую из трех слоев склеенных между собой планок, и филенок, слои среднего и заднего слоев обвязки имеют одинаковую ширину, но меньшую чем ширина планки переднего слоя, причем, в среднем слое выполнены продольный паз для размещения в нем дополнительной планки и поперечные пазы для размещения в них брусьев, упирающихся торцами в упомянутую планку, на которых крепятся накладки. Это позволяет значительно снизить трудоемкость изготовления дверного полотна, так как большинство действий при сборке производится с более легким по весу изделием, простота замены филенки обеспечивает разнообразие комбинаций различными материалами, в том числе комбинаций остекления дверного полотна, а применение в многослойной конструкции обвязки дополнительной продольной планки, прикрывающей в Т-образном соединении среднего слоя торцы поперечных брусьев уменьшает влагообмен и за счет одинаковой направленности древесных волокон с деталями обвязки исключает образование перепадов на боковых поверхностях дверного полотна. На фиг. 1 показан общий вид дверного полотна. На фиг. 2 - расположение слоев обвязки и установка филенки. На фиг. 3 - фрагмент среднего слоя обвязки. На фиг. 4 - показана последовательность сборки дверного полотна. Дверное полотно состоит из обвязки (рамы) 1, собранной из трех (переднего среднего и заднего) слоев,склеенных между собой, и предварительно обработанных планок 2, 3, 4. Причем, ширина планки 4 заднего слоя и ширина планки 3 среднего слоя одинакова, но меньше ширины планки 2 переднего слоя. В планке 3 среднего слоя выполнены продольный паз, в который помещена дополнительная планка 5, и поперечные пазы, в которые входят брусья 6, упирающиеся торцами в планку 5. Филенки 7 укладываются в пазы, образованные более широкой планкой 2 переднего слоя и крепятся по периметру задней поверхности дверного полотна штапиком 8. Заднее и переднее полотно снабжены накладками 9, установленными на брусьях 6 дополнительной планки 5. Изготовление дверного полотна осуществляется следующим образом. Из предварительно обработанных планок 2, 3, 4 при помощи соединительных элементов, например скоб, собирают рамочную конструкцию обвязки 1. Причем, планки 4, 3 заднего и среднего слоев выполняют равной ширины, но из более узких планок. Слои собираются так, что перпендикулярные между собой планки внутреннего и внешних слоев, располагаются при склеивании внахлест. Филенки 7 (это могут быть рамки со стеклами либо любые другие конструкции, заполняющие проем), накладки 9, штапик 8 обрабатываются и покрываются, например лаком,отдельно от обвязки 1. Далее производится укладка филенок 7 на более широкую планку 2 переднего слоя и установка по периметру дверного полотна штапика 8 для закрепления филенок 7, и установка накладок 9(возможна установка декорированных накладок) на брусья 6 внутри периметра образованного штапиком 8. Таким образом, поскольку изготовление обвязки и остальных конструктивных элементов дверного полотна осуществляется раздельно, при сборке приходится иметь дело с легкими по весу деталями, что упрощает сборку и повышает производительность труда. Кроме того,при выявленном дефекте одного из элементов, он легко заменяется другим вместо перевода в разряд не кондиции всего изделия. За счет унифицированных элементов обвязки и простоте замены филенки или рамы со стеклом на любой другой элемент, помещаемый в проем, можно создавать различные оригинальные конструкции дверного полотна в соответствии с требованиями меняющегося интерьера. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
