Дверное полотно из древесины

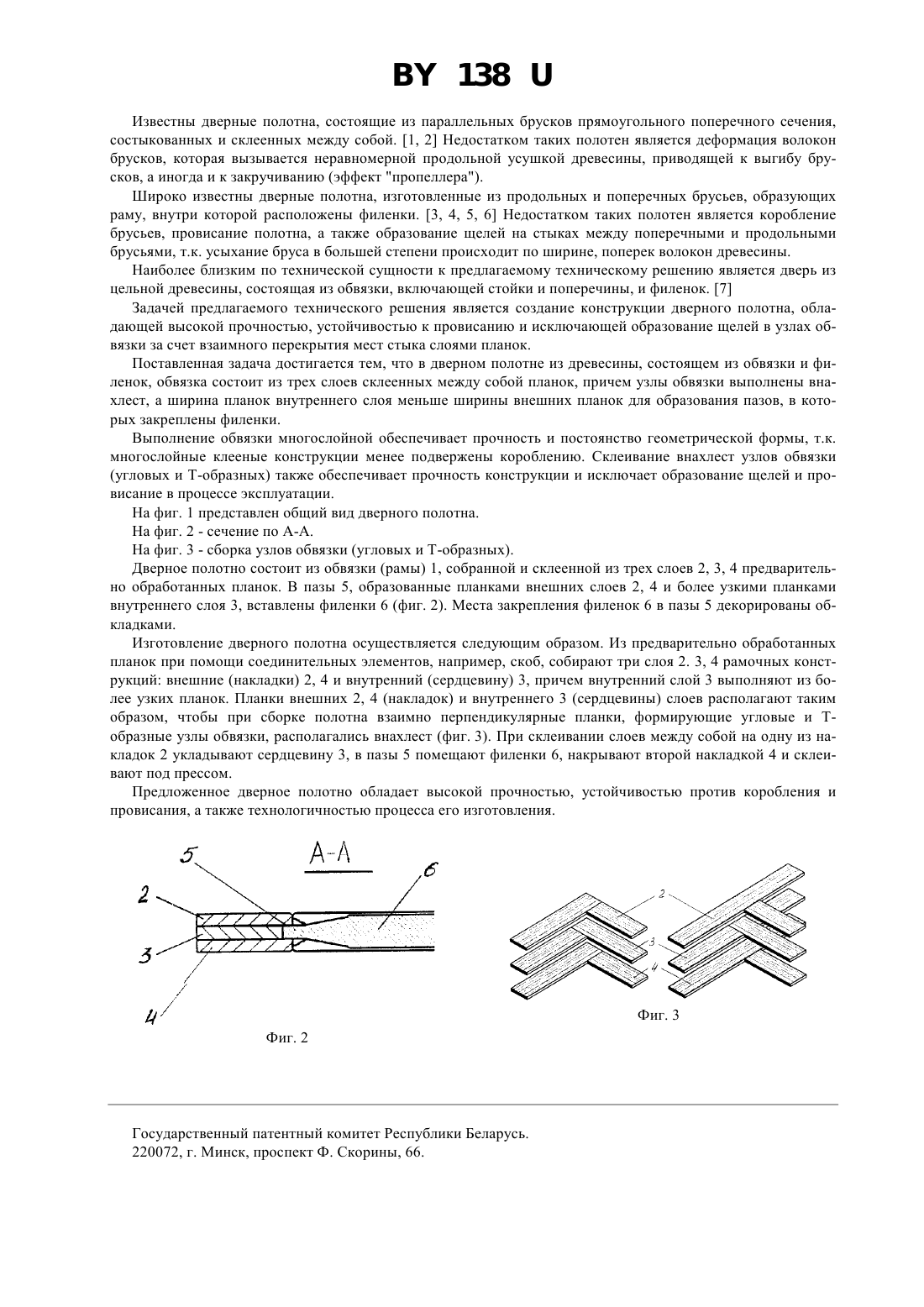

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ДВЕРНОЕ ПОЛОТНО ИЗ ДРЕВЕСИНЫ(57) Дверное полотно из древесины, состоящее из обвязки и филенок, отличающееся тем, что обвязка состоит из трех слоев склеенных между собой планок, причем узлы обвязки выполнены внахлест, а ширина планок внутреннего слоя меньше ширины внешних планок для образования пазов, в которых закреплены филенки. Полезная модель относится к области строительных материалов и конструкций и может найти применение в жилищном строительстве. 138 Известны дверные полотна, состоящие из параллельных брусков прямоугольного поперечного сечения,состыкованных и склеенных между собой. 1, 2 Недостатком таких полотен является деформация волокон брусков, которая вызывается неравномерной продольной усушкой древесины, приводящей к выгибу брусков, а иногда и к закручиванию (эффект пропеллера). Широко известны дверные полотна, изготовленные из продольных и поперечных брусьев, образующих раму, внутри которой расположены филенки. 3, 4, 5, 6 Недостатком таких полотен является коробление брусьев, провисание полотна, а также образование щелей на стыках между поперечными и продольными брусьями, т.к. усыхание бруса в большей степени происходит по ширине, поперек волокон древесины. Наиболее близким по технической сущности к предлагаемому техническому решению является дверь из цельной древесины, состоящая из обвязки, включающей стойки и поперечины, и филенок. 7 Задачей предлагаемого технического решения является создание конструкции дверного полотна, обладающей высокой прочностью, устойчивостью к провисанию и исключающей образование щелей в узлах обвязки за счет взаимного перекрытия мест стыка слоями планок. Поставленная задача достигается тем, что в дверном полотне из древесины, состоящем из обвязки и филенок, обвязка состоит из трех слоев склеенных между собой планок, причем узлы обвязки выполнены внахлест, а ширина планок внутреннего слоя меньше ширины внешних планок для образования пазов, в которых закреплены филенки. Выполнение обвязки многослойной обеспечивает прочность и постоянство геометрической формы, т.к. многослойные клееные конструкции менее подвержены короблению. Склеивание внахлест узлов обвязки(угловых и Т-образных) также обеспечивает прочность конструкции и исключает образование щелей и провисание в процессе эксплуатации. На фиг. 1 представлен общий вид дверного полотна. На фиг. 2 - сечение по А-А. На фиг. 3 - сборка узлов обвязки (угловых и Т-образных). Дверное полотно состоит из обвязки (рамы) 1, собранной и склеенной из трех слоев 2, 3, 4 предварительно обработанных планок. В пазы 5, образованные планками внешних слоев 2, 4 и более узкими планками внутреннего слоя 3, вставлены филенки 6 (фиг. 2). Места закрепления филенок 6 в пазы 5 декорированы обкладками. Изготовление дверного полотна осуществляется следующим образом. Из предварительно обработанных планок при помощи соединительных элементов, например, скоб, собирают три слоя 2. 3, 4 рамочных конструкций внешние (накладки) 2, 4 и внутренний (сердцевину) 3, причем внутренний слой 3 выполняют из более узких планок. Планки внешних 2, 4 (накладок) и внутреннего 3 (сердцевины) слоев располагают таким образом, чтобы при сборке полотна взаимно перпендикулярные планки, формирующие угловые и Тобразные узлы обвязки, располагались внахлест (фиг. 3). При склеивании слоев между собой на одну из накладок 2 укладывают сердцевину 3, в пазы 5 помещают филенки 6, накрывают второй накладкой 4 и склеивают под прессом. Предложенное дверное полотно обладает высокой прочностью, устойчивостью против коробления и провисания, а также технологичностью процесса его изготовления. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
