Дверь повышенной надежности

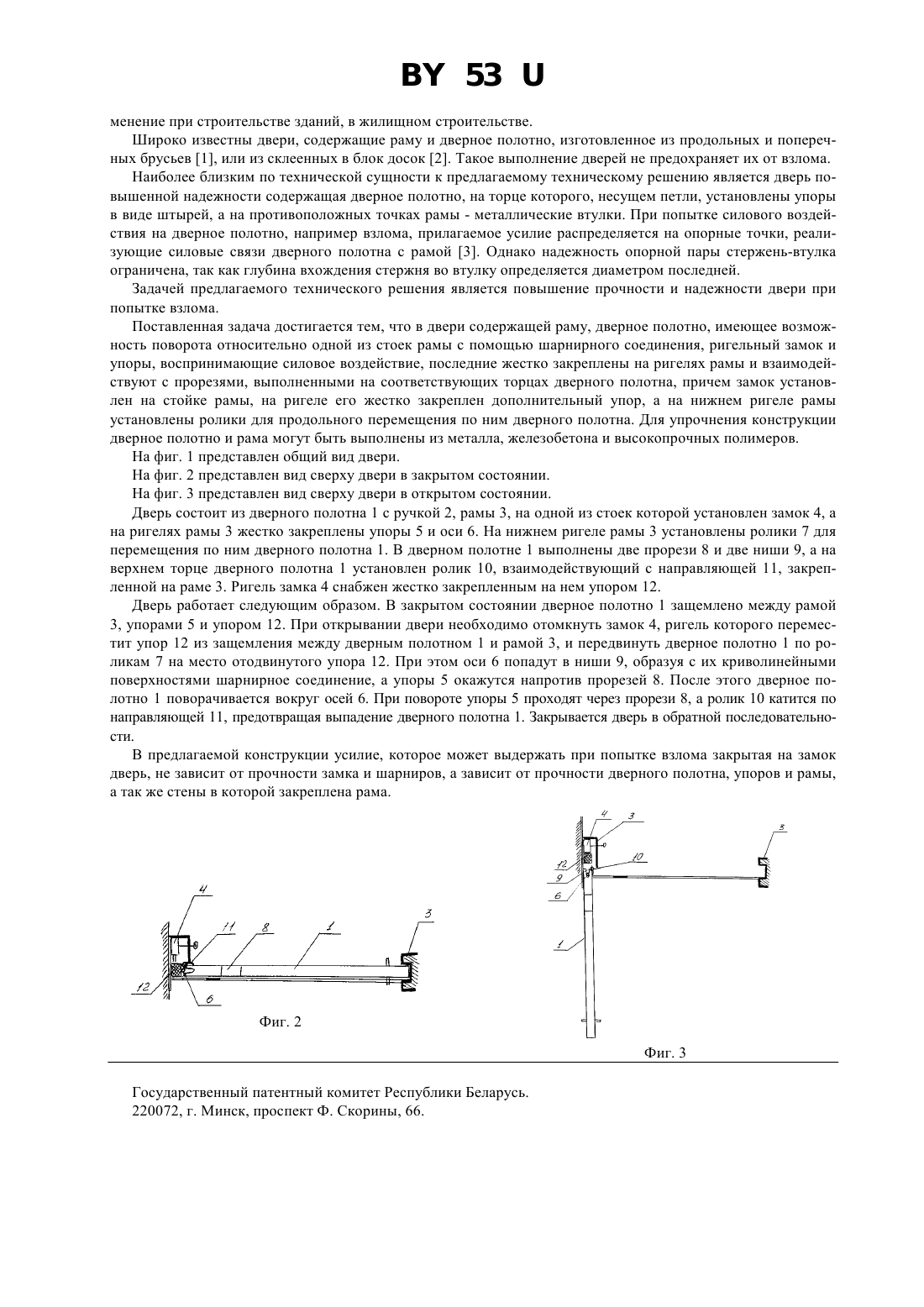

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Гурков Александр Иванович(57) 1. Дверь повышенной надежности, содержащая раму, дверное полотно, имеющее возможность поворота относительно одной из стоек рамы с помощью шарнирного соединения, ригельный замок, упоры, воспринимающие силовое воздействие, отличающаяся тем, что замок установлен на стойке рамы, относительно которой поворачивается дверное полотно, упоры жестко закреплены на ригелях рамы и взаимодействуют с прорезями, выполненными на соответствующих торцах дверного полотна, причем ригель замка снабжен жестко закрепленным на нем дополнительным упором, а на нижнем ригеле рамы установлены, по крайней мере, два ролика для продольного перемещения по ним дверного полотна. 2. Дверь по п. 1, отличающаяся тем, что дверное полотно и рама выполнены из металла или других прочных материалов.(56) 1. Заявка ФРГ 3806361, МПК Е 06 В 3/72, 1987. 2.Заявка ФРГ 3709644, МПК Е 06 В 3/70, 1987. 3. А.с. СССР 1765337, МПК Е 06 В 5/10, 1992 (прототип). Полезная модель относится к области строительства, а именно к конструкции дверей и может найти при 53 менение при строительстве зданий, в жилищном строительстве. Широко известны двери, содержащие раму и дверное полотно, изготовленное из продольных и поперечных брусьев 1, или из склеенных в блок досок 2. Такое выполнение дверей не предохраняет их от взлома. Наиболее близким по технической сущности к предлагаемому техническому решению является дверь повышенной надежности содержащая дверное полотно, на торце которого, несущем петли, установлены упоры в виде штырей, а на противоположных точках рамы - металлические втулки. При попытке силового воздействия на дверное полотно, например взлома, прилагаемое усилие распределяется на опорные точки, реализующие силовые связи дверного полотна с рамой 3. Однако надежность опорной пары стержень-втулка ограничена, так как глубина вхождения стержня во втулку определяется диаметром последней. Задачей предлагаемого технического решения является повышение прочности и надежности двери при попытке взлома. Поставленная задача достигается тем, что в двери содержащей раму, дверное полотно, имеющее возможность поворота относительно одной из стоек рамы с помощью шарнирного соединения, ригельный замок и упоры, воспринимающие силовое воздействие, последние жестко закреплены на ригелях рамы и взаимодействуют с прорезями, выполненными на соответствующих торцах дверного полотна, причем замок установлен на стойке рамы, на ригеле его жестко закреплен дополнительный упор, а на нижнем ригеле рамы установлены ролики для продольного перемещения по ним дверного полотна. Для упрочнения конструкции дверное полотно и рама могут быть выполнены из металла, железобетона и высокопрочных полимеров. На фиг. 1 представлен общий вид двери. На фиг. 2 представлен вид сверху двери в закрытом состоянии. На фиг. 3 представлен вид сверху двери в открытом состоянии. Дверь состоит из дверного полотна 1 с ручкой 2, рамы 3, на одной из стоек которой установлен замок 4, а на ригелях рамы 3 жестко закреплены упоры 5 и оси 6. На нижнем ригеле рамы 3 установлены ролики 7 для перемещения по ним дверного полотна 1. В дверном полотне 1 выполнены две прорези 8 и две ниши 9, а на верхнем торце дверного полотна 1 установлен ролик 10, взаимодействующий с направляющей 11, закрепленной на раме 3. Ригель замка 4 снабжен жестко закрепленным на нем упором 12. Дверь работает следующим образом. В закрытом состоянии дверное полотно 1 защемлено между рамой 3, упорами 5 и упором 12. При открывании двери необходимо отомкнуть замок 4, ригель которого переместит упор 12 из защемления между дверным полотном 1 и рамой 3, и передвинуть дверное полотно 1 по роликам 7 на место отодвинутого упора 12. При этом оси 6 попадут в ниши 9, образуя с их криволинейными поверхностями шарнирное соединение, а упоры 5 окажутся напротив прорезей 8. После этого дверное полотно 1 поворачивается вокруг осей 6. При повороте упоры 5 проходят через прорези 8, а ролик 10 катится по направляющей 11, предотвращая выпадение дверного полотна 1. Закрывается дверь в обратной последовательности. В предлагаемой конструкции усилие, которое может выдержать при попытке взлома закрытая на замок дверь, не зависит от прочности замка и шарниров, а зависит от прочности дверного полотна, упоров и рамы,а так же стены в которой закреплена рама. Фиг. 2 Фиг. 3 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
