Горный комбайн

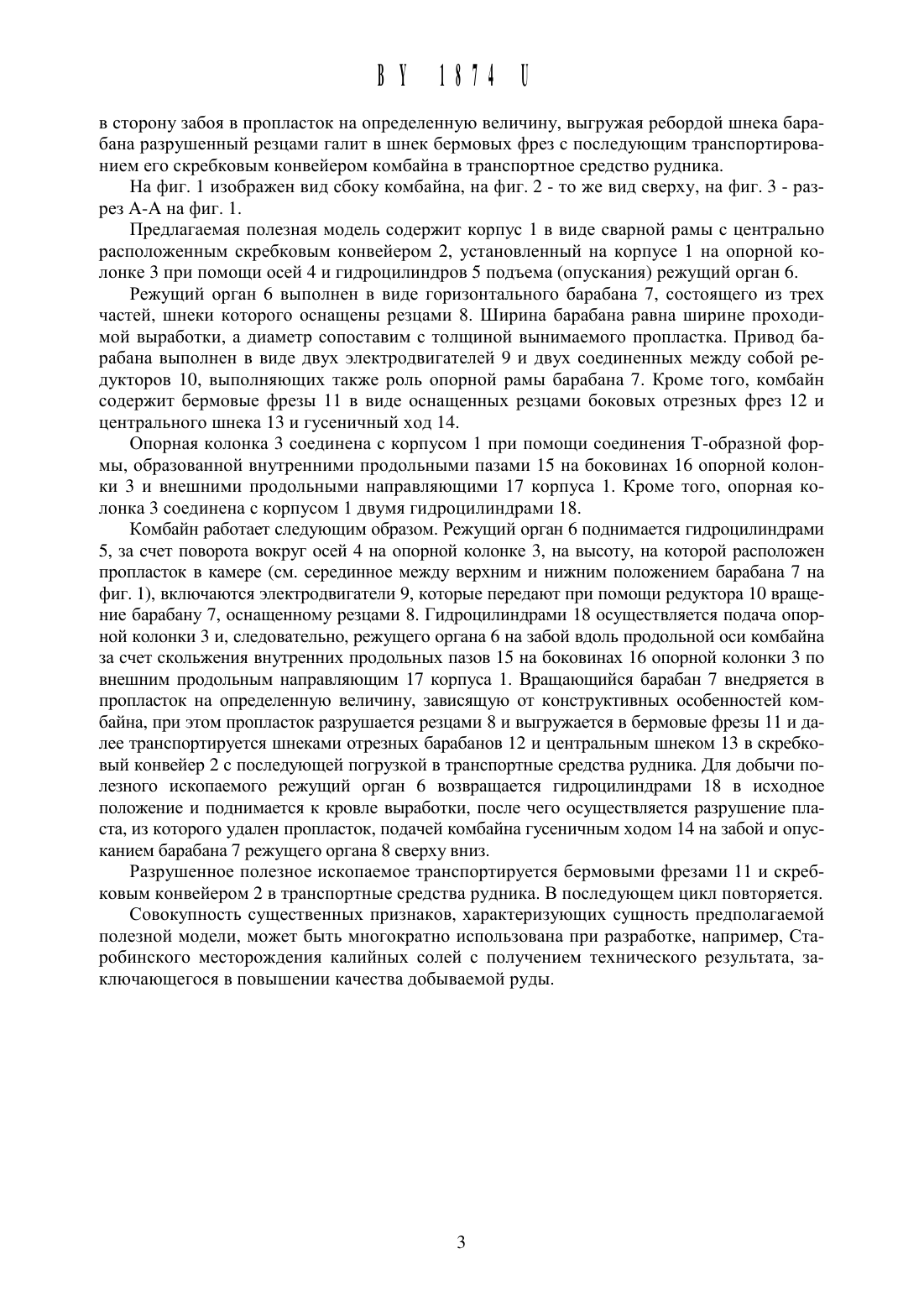

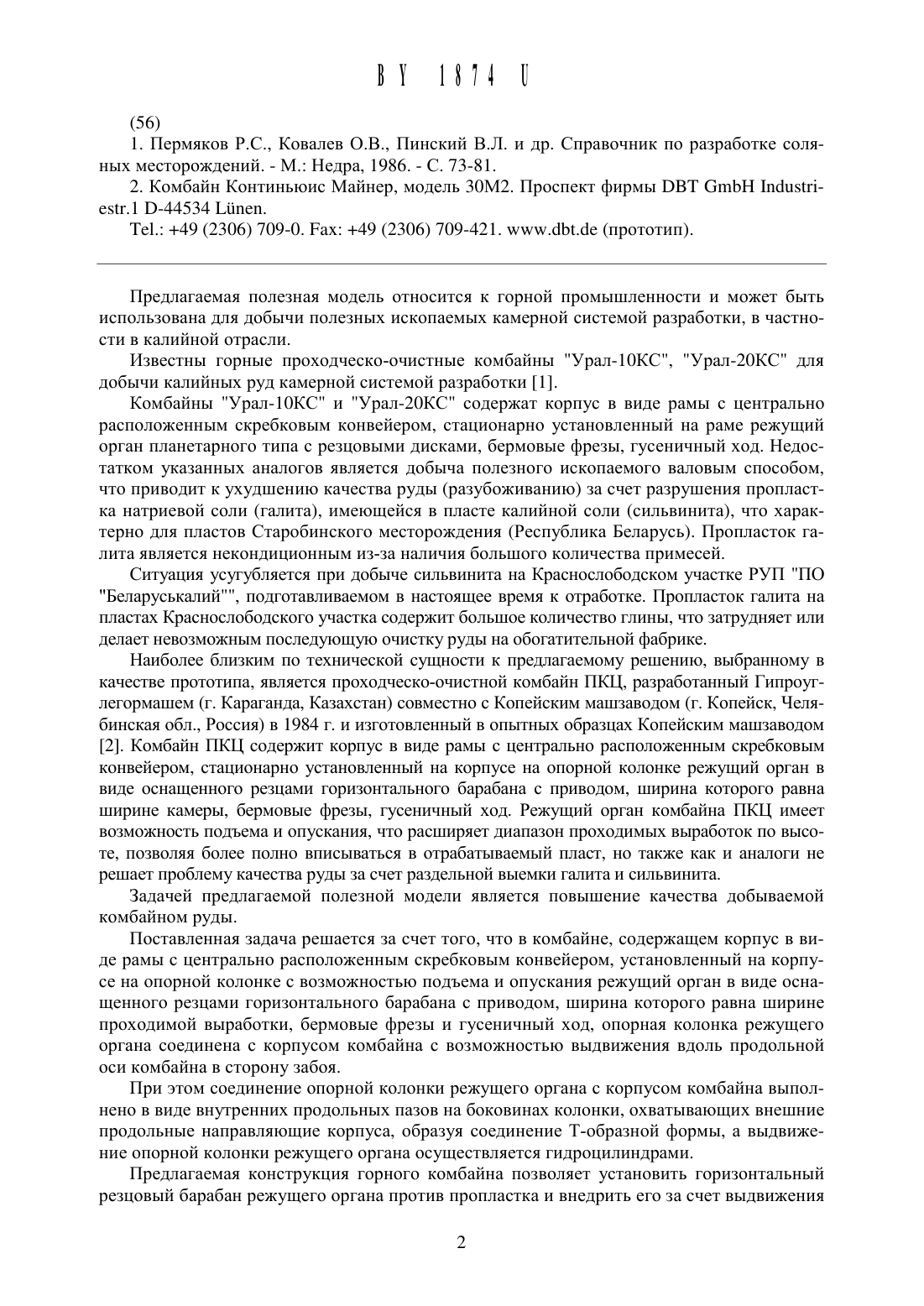

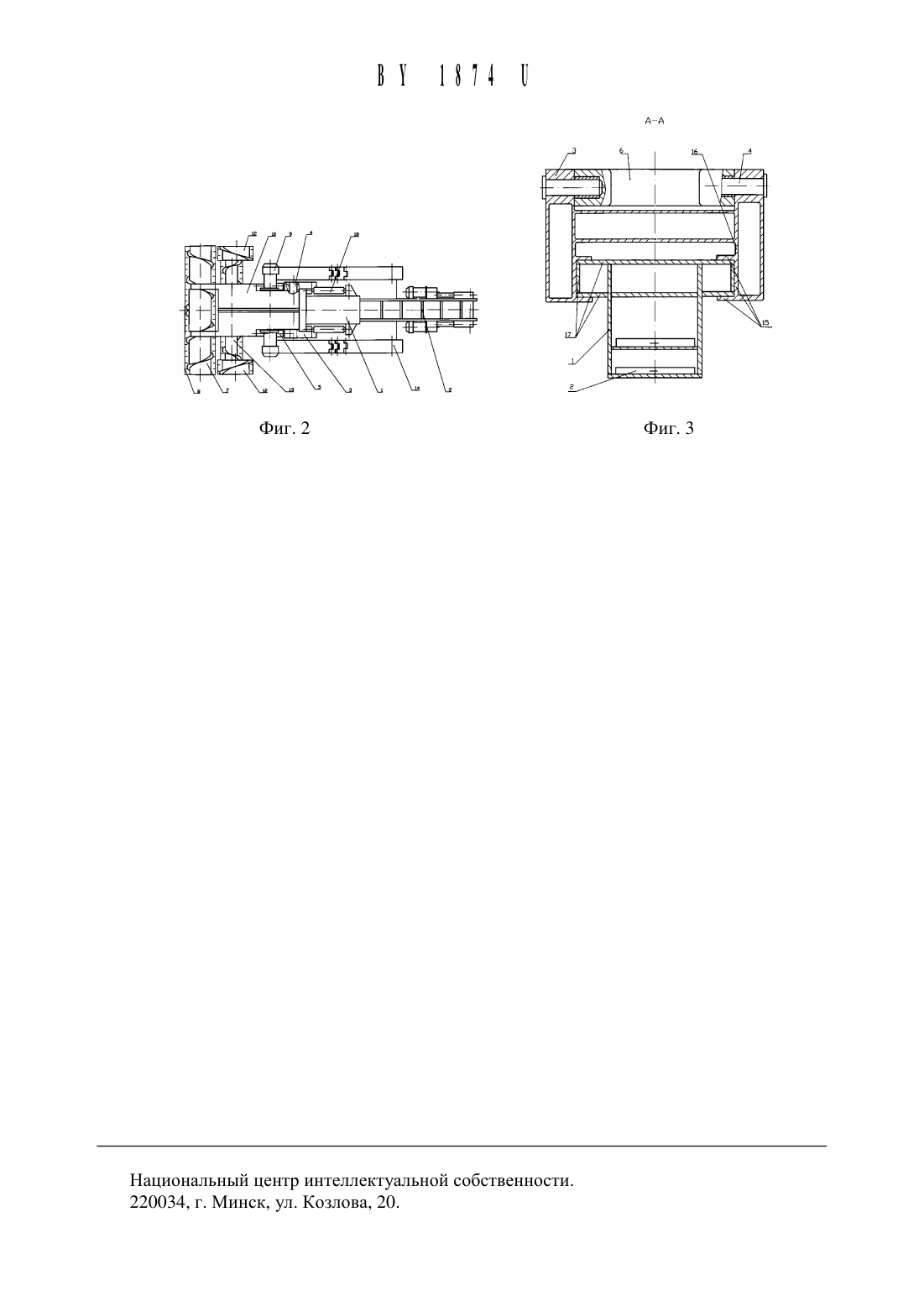

НАЦИОНАЛЬНЫИ ЦЕЦТГР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Белорусский научно-исследовательский И проектно-конструкторский институт горной и химической промышленности (ВУ)(72) Авторы Благовещенский Роман Викторович Смь 1 чник Анатолий Данилович Сорокин Виктор Андреевич (ВУ)(73) Патентообладатель Открытое акционер ное общество Белорусский научноисследовательский и проектно-конструкторский институт горной и химической промышленности (ВУ)1. Горный комбайн, содержащий корпус в виде рамы с центрально расположенным скребковым конвейером, установленный на корпусе на опорной колонке с возможностью подъема и опускания режущий орган в виде оснащенного резцами горизонтального барабана с приводом, щирина которого равна щирине проходимой выработки, бермовые фрезы, гусеничный ход, отличающийся тем, что опорная колонка режущего органа соединена с корпусом комбайна с возможностью выдвижения вдоль продольной оси комбайна в сторону забоя.2. Горный комбайн по п. 1, отличающийся тем, что соединение опорной колонки режущего органа с корпусом комбайна выполнено в виде внутренних продольных пазов на боковинах колонки, охватывающих внещние продольные направляющие корпуса, образуя соединение Т-образной формы.3. Горный комбайн по п. 1, отличающийся тем, что выдвижение опорной колонки режущего органа осуществляется гидроцилиндрами.1. Пермяков Р.С., Ковалев О.В., Пинский В.Л. И др. Справочник по разработке соляных месторождений. - М. Недра, 1986. - С. 73-81.2. Комбайн Континьюис Майнер, Модель 3 ОМ 2. Проспект фирмы ВВТ СШЬН 1 ш 1115 пг 1 е 5 гг.1 13-44534 Ьйпеп.Предлагаемая полезная модель относится к горной промышленности и может быть использована для добычи полезных ископаемых камерной системой разработки, в частности в калийной отрасли.Известны горные проходческо-очистнь 1 е комбайны Урал-1 ОКС, Урал-2 ОКС для добычи калийных руд Камерной системой разработки 1.Комбайны Урал-1 ОКС и Урал-2 ОКС содержат корпус в виде рамы с центрально расположенным скребковым конвейером, стационарно установленный на раме режущий орган планетарного типа с резцовыми дисками, бермовые фрезы, гусеничный ход. Недостатком указанных аналогов является добыча полезного ископаемого валовым способом,что приводит к ухудшению качества руды (разубоживанию) за счет разрушения пропластка натриевой соли (галита), имеющейся в пласте калийной соли (сильвинита), что характерно для пластов Старобинского месторождения (Республика Беларусь). Пропласток галита является некондиционным из-за наличия большого количества примесей.Ситуация усугубляется при добыче сильвинита на Краснослободском участке РУП ПО Беларуськалий, подготавливаемом в настоящее время к отработке. Пропласток галита на пластах Краснослободского участка содержит большое количество глины, что затрудняет или делает невозможным последующую очистку руды на обогатительной фабрике.Наиболее близким по технической сущности к предлагаемому решению, выбранному в качестве прототипа, является проходческо-очистной комбайн ПКЦ, разработанный Гипроуглегормашем (г. Караганда, Казахстан) совместно с Копейским машзаводом (г. Копейск, Челябинская обл., Россия) в 1984 г. и изготовленный в опытных образцах Копейским машзаводом 2. Комбайн ПКЦ содержит корпус в виде рамы с центрально расположенным скребковым конвейером, стационарно установленный на корпусе на опорной колонке режущий орган в виде оснащенного резцами горизонтального барабана с приводом, ширина которого равна ширине камеры, бермовые фрезы, гусеничный ход. Режущий орган комбайна ПКЦ имеет возможность подъема и опускания, что расширяет диапазон проходимых выработок по вь 1 соте, позволяя более полно вписываться в отрабатываемый пласт, но также как и аналоги не решает проблему качества руды за счет раздельной выемки галита и сильвинита.Задачей предлагаемой полезной модели является повышение качества добываемой комбайном руды.Поставленная задача решается за счет того, что в комбайне, содержащем корпус в виде рамы с центрально расположенным скребковым конвейером, установленный на корпусе на опорной колонке с возможностью подъема и опускания режущий орган в виде оснащенного резцами горизонтального барабана с приводом, ширина которого равна ширине проходимой выработки, бермовые фрезы и гусеничный ход, опорная колонка режущего органа соединена с корпусом комбайна с возможностью выдвижения вдоль продольной оси комбайна в сторону забоя.При этом соединение опорной колонки режущего органа с корпусом комбайна вь 1 полнено в виде внутренних продольных пазов на боковинах колонки, охватывающих внешние продольные направляющие корпуса, образуя соединение Т-образной формы, а вь 1 движение опорной колонки режущего органа осуществляется гидроцилиндрами.Предлагаемая конструкция горного комбайна позволяет установить горизонтальный резцовый барабан режущего органа против пропластка и внедрить его за счет выдвиженияв сторону забоя в пропласток на определенную величину, выгружая ребордой шнека барабана разрушенный резцами галит в шнек бермовь 1 х фрез с последующим транспортированием его скребковым конвейером комбайна в транспортное средство рудника.На фиг. 1 изображен вид сбоку комбайна, на фиг. 2 - то же вид сверху, на фиг. 3 - разрез А-А на фиг. 1.Предлагаемая полезная модель содержит корпус 1 в виде сварной рамы с центрально расположенным скребковым конвейером 2, установленный на корпусе 1 на опорной колонке 3 при помощи осей 4 и гидроцилиндров 5 подъема (опускания) режущий орган 6.Режущий орган 6 выполнен в виде горизонтального барабана 7, состоящего из трех Частей, шнеки которого оснащены резцами 8. Ширина барабана равна ширине проходимой выработки, а диаметр сопоставим с толщиной вынимаемого пропластка. Привод барабана выполнен в виде двух электродвигателей 9 и двух соединенных между собой редукторов 10, выполняющих также роль опорной рамы барабана 7. Кроме того, комбайн содержит бермовые фрезы 11 в виде оснащенных резцами боковых отрезных фрез 12 и центрального шнека 13 и гусеничный ход 14.Опорная колонка 3 соединена с корпусом 1 при помощи соединения Т-образной формы, образованной внутренними продольными пазами 15 на боковинах 16 опорной колонки 3 и внешними продольными направляющими 17 корпуса 1. Кроме того, опорная колонка 3 соединена с корпусом 1 двумя гидроцилиндрами 18.Комбайн работает следующим образом. Режущий орган 6 поднимается гидроцилиндрами 5, за счет поворота вокруг осей 4 на опорной колонке 3, на высоту, на которой расположен пропласток в камере (см. серединное между верхним и нижним положением барабана 7 на фиг. 1), включаются электродвигатели 9, которые передают при помощи редуктора 10 вращение барабану 7, оснащенному резцами 8. Гидроцилиндрами 18 осуществляется подача опорной колонки 3 и, следовательно, режущего органа 6 на забой вдоль продольной оси комбайна за счет скольжения внутренних продольных пазов 15 на боковинах 16 опорной колонки 3 по внешним продольным направляющим 17 корпуса 1. Вращающийся барабан 7 внедряется в пропласток на определенную величину, зависящую от конструктивных особенностей комбайна, при этом пропласток разрушается резцами 8 и выгружается в бермовые фрезы 11 и далее транспортируется шнеками отрезных барабанов 12 и центральным шнеком 13 в скребковый конвейер 2 с последующей погрузкой в транспортные средства рудника. Для добычи полезного ископаемого режущий орган 6 возвращается гидроцилиндрами 18 в исходное положение и поднимается к кровле выработки, после чего осуществляется разрушение пласта, из которого удален пропласток, подачей комбайна гусеничным ходом 14 на забой и опусканием барабана 7 режущего органа 8 сверху вниз.Разрушенное полезное ископаемое транспортируется бермовыми фрезами 11 и скребковым конвейером 2 в транспортные средства рудника. В последующем цикл повторяется.Совокупность существенных признаков, характеризующих сущность предполагаемой полезной модели, может быть многократно использована при разработке, например, Старобинского месторождения калийных солей с получением технического результата, заключающегося в повышении качества добываемой руды.Национальный центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
