Модуль напольного грязезащитного покрытия

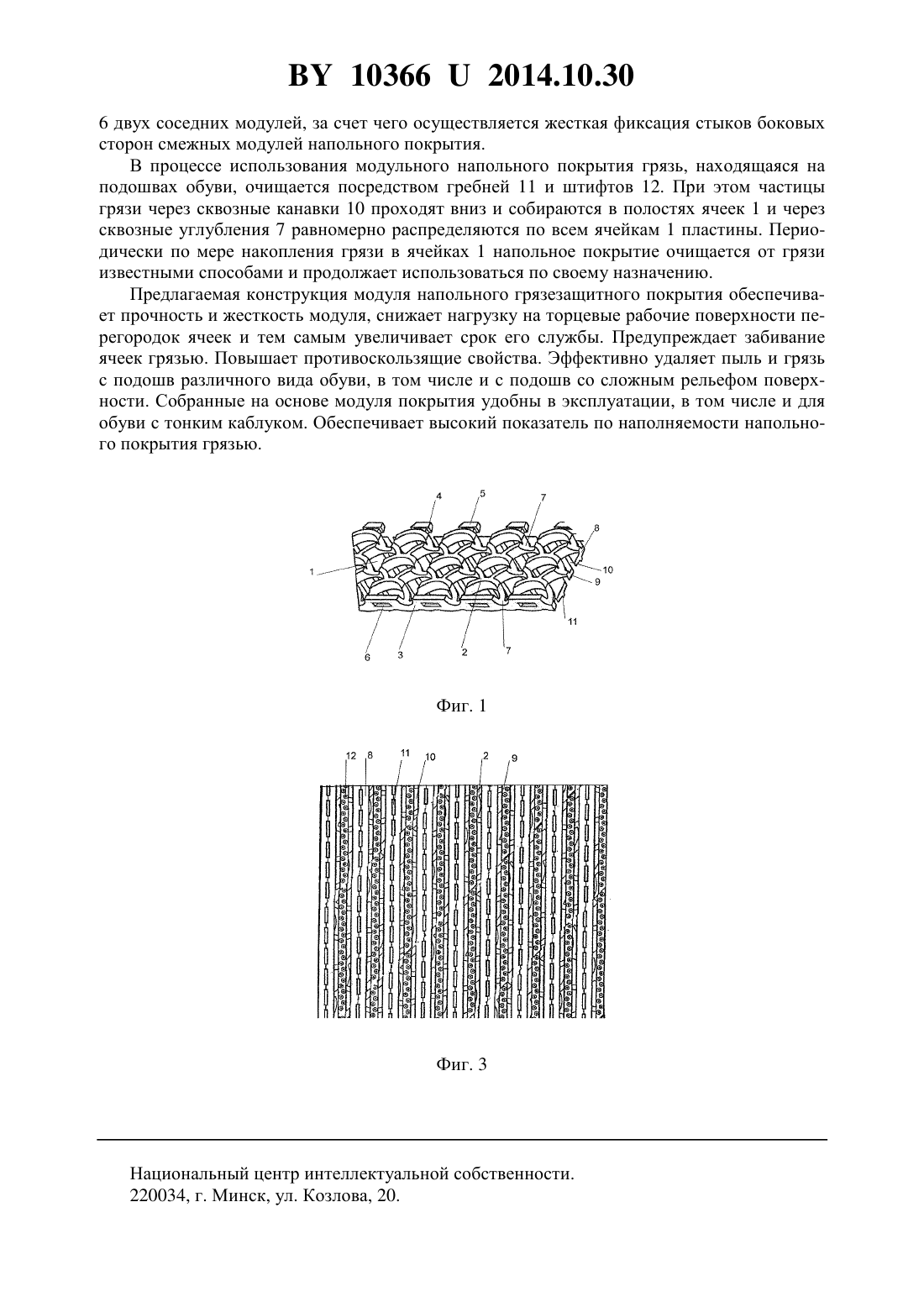

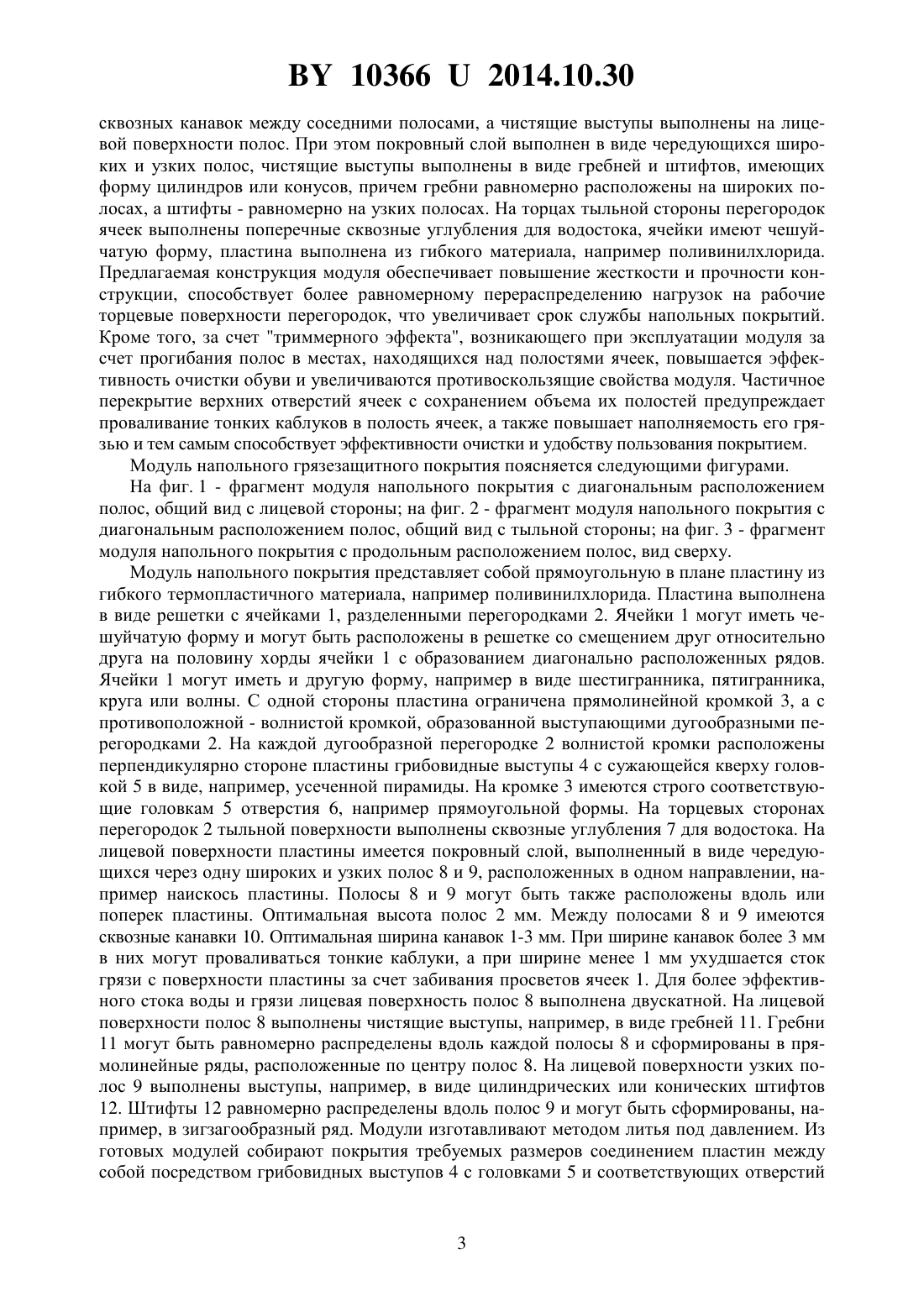

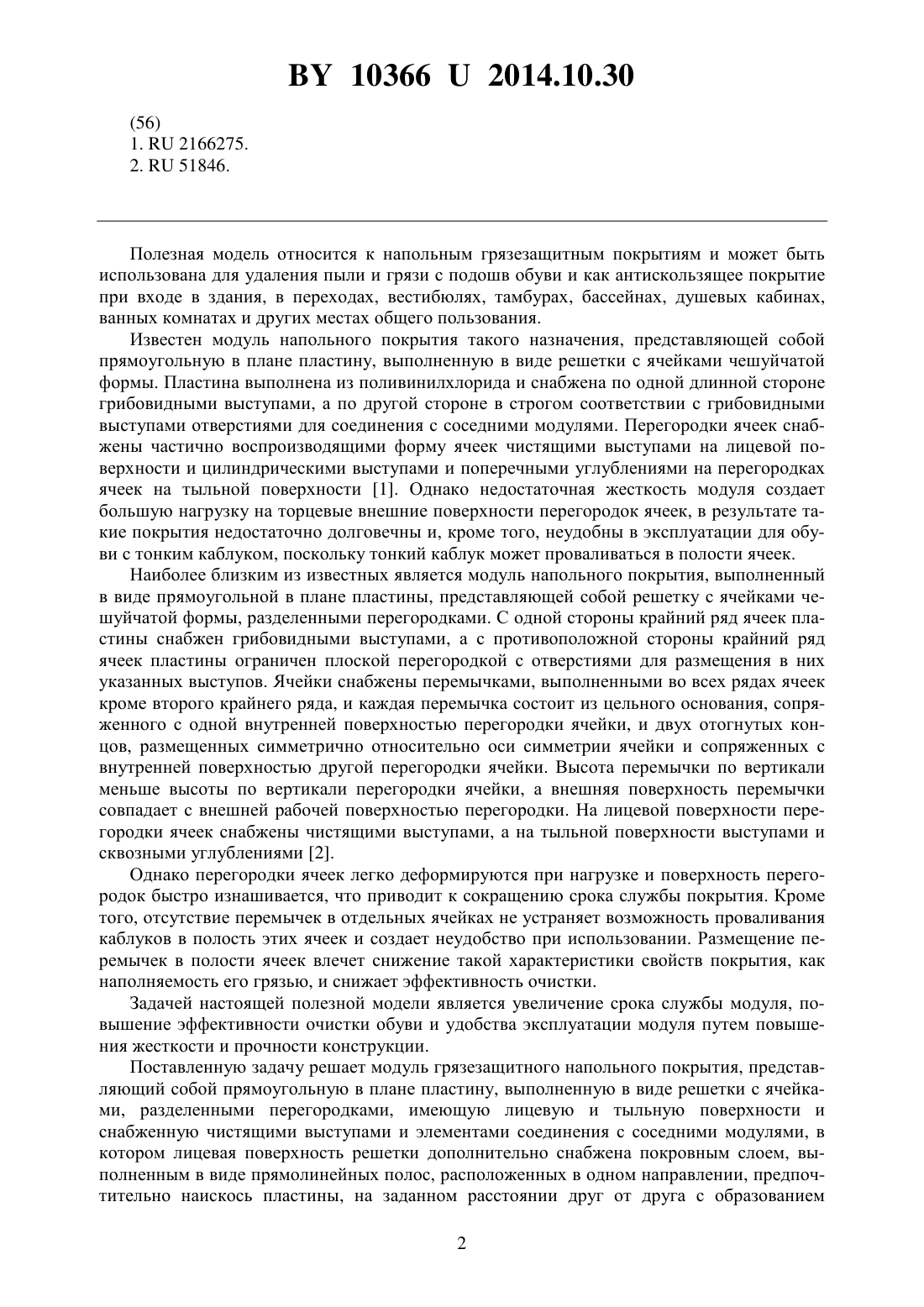

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОДУЛЬ НАПОЛЬНОГО ГРЯЗЕЗАЩИТНОГО ПОКРЫТИЯ(71) Заявитель Частное производственно-торговое унитарное предприятие ПРИМЕКС СВ(72) Автор Сычев Вячеслав Михайлович(73) Патентообладатель Частное производственно-торговое унитарное предприятие ПРИМЕКС СВ(57) 1. Модуль грязезащитного напольного покрытия, представляющий собой прямоугольную в плане пластину, выполненную в виде решетки с ячейками, разделенными перегородками, имеющую лицевую и тыльную поверхности и снабженную чистящими выступами и элементами соединения с соседними модулями, отличающийся тем, что лицевая поверхность решетки дополнительно снабжена покровным слоем, выполненным в виде прямолинейных полос, расположенных в одном направлении, предпочтительно наискось пластины, на заданном расстоянии друг от друга с образованием сквозных канавок между соседними полосами, а чистящие выступы выполнены на лицевой поверхности полос. 2. Модуль по п. 1, отличающийся тем, что покровный слой выполнен в виде чередующихся широких и узких полос. 3. Модуль по п. 1 или 2, отличающийся тем, что чистящие выступы выполнены в виде гребней и штифтов, имеющих форму цилиндров или конусов, причем гребни равномерно расположены на широких полосах, а штифты - равномерно на узких полосах. 4. Модуль по п. 1, отличающийся тем, что на торцах тыльной стороны перегородок ячеек, выполнены поперечные сквозные углубления для водостока. 5. Модуль по п. 1, отличающийся тем, что ячейки имеют чешуйчатую форму. 6. Модуль по п. 1, отличающийся тем, пластина выполнен из гибкого материала, например поливинилхлорида. Полезная модель относится к напольным грязезащитным покрытиям и может быть использована для удаления пыли и грязи с подошв обуви и как антискользящее покрытие при входе в здания, в переходах, вестибюлях, тамбурах, бассейнах, душевых кабинах,ванных комнатах и других местах общего пользования. Известен модуль напольного покрытия такого назначения, представляющей собой прямоугольную в плане пластину, выполненную в виде решетки с ячейками чешуйчатой формы. Пластина выполнена из поливинилхлорида и снабжена по одной длинной стороне грибовидными выступами, а по другой стороне в строгом соответствии с грибовидными выступами отверстиями для соединения с соседними модулями. Перегородки ячеек снабжены частично воспроизводящими форму ячеек чистящими выступами на лицевой поверхности и цилиндрическими выступами и поперечными углублениями на перегородках ячеек на тыльной поверхности 1. Однако недостаточная жесткость модуля создает большую нагрузку на торцевые внешние поверхности перегородок ячеек, в результате такие покрытия недостаточно долговечны и, кроме того, неудобны в эксплуатации для обуви с тонким каблуком, поскольку тонкий каблук может проваливаться в полости ячеек. Наиболее близким из известных является модуль напольного покрытия, выполненный в виде прямоугольной в плане пластины, представляющей собой решетку с ячейками чешуйчатой формы, разделенными перегородками. С одной стороны крайний ряд ячеек пластины снабжен грибовидными выступами, а с противоположной стороны крайний ряд ячеек пластины ограничен плоской перегородкой с отверстиями для размещения в них указанных выступов. Ячейки снабжены перемычками, выполненными во всех рядах ячеек кроме второго крайнего ряда, и каждая перемычка состоит из цельного основания, сопряженного с одной внутренней поверхностью перегородки ячейки, и двух отогнутых концов, размещенных симметрично относительно оси симметрии ячейки и сопряженных с внутренней поверхностью другой перегородки ячейки. Высота перемычки по вертикали меньше высоты по вертикали перегородки ячейки, а внешняя поверхность перемычки совпадает с внешней рабочей поверхностью перегородки. На лицевой поверхности перегородки ячеек снабжены чистящими выступами, а на тыльной поверхности выступами и сквозными углублениями 2. Однако перегородки ячеек легко деформируются при нагрузке и поверхность перегородок быстро изнашивается, что приводит к сокращению срока службы покрытия. Кроме того, отсутствие перемычек в отдельных ячейках не устраняет возможность проваливания каблуков в полость этих ячеек и создает неудобство при использовании. Размещение перемычек в полости ячеек влечет снижение такой характеристики свойств покрытия, как наполняемость его грязью, и снижает эффективность очистки. Задачей настоящей полезной модели является увеличение срока службы модуля, повышение эффективности очистки обуви и удобства эксплуатации модуля путем повышения жесткости и прочности конструкции. Поставленную задачу решает модуль грязезащитного напольного покрытия, представляющий собой прямоугольную в плане пластину, выполненную в виде решетки с ячейками, разделенными перегородками, имеющую лицевую и тыльную поверхности и снабженную чистящими выступами и элементами соединения с соседними модулями, в котором лицевая поверхность решетки дополнительно снабжена покровным слоем, выполненным в виде прямолинейных полос, расположенных в одном направлении, предпочтительно наискось пластины, на заданном расстоянии друг от друга с образованием 2 103662014.10.30 сквозных канавок между соседними полосами, а чистящие выступы выполнены на лицевой поверхности полос. При этом покровный слой выполнен в виде чередующихся широких и узких полос, чистящие выступы выполнены в виде гребней и штифтов, имеющих форму цилиндров или конусов, причем гребни равномерно расположены на широких полосах, а штифты - равномерно на узких полосах. На торцах тыльной стороны перегородок ячеек выполнены поперечные сквозные углубления для водостока, ячейки имеют чешуйчатую форму, пластина выполнена из гибкого материала, например поливинилхлорида. Предлагаемая конструкция модуля обеспечивает повышение жесткости и прочности конструкции, способствует более равномерному перераспределению нагрузок на рабочие торцевые поверхности перегородок, что увеличивает срок службы напольных покрытий. Кроме того, за счет триммерного эффекта, возникающего при эксплуатации модуля за счет прогибания полос в местах, находящихся над полостями ячеек, повышается эффективность очистки обуви и увеличиваются противоскользящие свойства модуля. Частичное перекрытие верхних отверстий ячеек с сохранением объема их полостей предупреждает проваливание тонких каблуков в полость ячеек, а также повышает наполняемость его грязью и тем самым способствует эффективности очистки и удобству пользования покрытием. Модуль напольного грязезащитного покрытия поясняется следующими фигурами. На фиг. 1 - фрагмент модуля напольного покрытия с диагональным расположением полос, общий вид с лицевой стороны на фиг. 2 - фрагмент модуля напольного покрытия с диагональным расположением полос, общий вид с тыльной стороны на фиг. 3 - фрагмент модуля напольного покрытия с продольным расположением полос, вид сверху. Модуль напольного покрытия представляет собой прямоугольную в плане пластину из гибкого термопластичного материала, например поливинилхлорида. Пластина выполнена в виде решетки с ячейками 1, разделенными перегородками 2. Ячейки 1 могут иметь чешуйчатую форму и могут быть расположены в решетке со смещением друг относительно друга на половину хорды ячейки 1 с образованием диагонально расположенных рядов. Ячейки 1 могут иметь и другую форму, например в виде шестигранника, пятигранника,круга или волны. С одной стороны пластина ограничена прямолинейной кромкой 3, а с противоположной - волнистой кромкой, образованной выступающими дугообразными перегородками 2. На каждой дугообразной перегородке 2 волнистой кромки расположены перпендикулярно стороне пластины грибовидные выступы 4 с сужающейся кверху головкой 5 в виде, например, усеченной пирамиды. На кромке 3 имеются строго соответствующие головкам 5 отверстия 6, например прямоугольной формы. На торцевых сторонах перегородок 2 тыльной поверхности выполнены сквозные углубления 7 для водостока. На лицевой поверхности пластины имеется покровный слой, выполненный в виде чередующихся через одну широких и узких полос 8 и 9, расположенных в одном направлении, например наискось пластины. Полосы 8 и 9 могут быть также расположены вдоль или поперек пластины. Оптимальная высота полос 2 мм. Между полосами 8 и 9 имеются сквозные канавки 10. Оптимальная ширина канавок 1-3 мм. При ширине канавок более 3 мм в них могут проваливаться тонкие каблуки, а при ширине менее 1 мм ухудшается сток грязи с поверхности пластины за счет забивания просветов ячеек 1. Для более эффективного стока воды и грязи лицевая поверхность полос 8 выполнена двускатной. На лицевой поверхности полос 8 выполнены чистящие выступы, например, в виде гребней 11. Гребни 11 могут быть равномерно распределены вдоль каждой полосы 8 и сформированы в прямолинейные ряды, расположенные по центру полос 8. На лицевой поверхности узких полос 9 выполнены выступы, например, в виде цилиндрических или конических штифтов 12. Штифты 12 равномерно распределены вдоль полос 9 и могут быть сформированы, например, в зигзагообразный ряд. Модули изготавливают методом литья под давлением. Из готовых модулей собирают покрытия требуемых размеров соединением пластин между собой посредством грибовидных выступов 4 с головками 5 и соответствующих отверстий 103662014.10.30 6 двух соседних модулей, за счет чего осуществляетсяжесткая фиксация стыков боковых сторон смежных модулей напольного покрытия. В процессе использования модульного напольного покрытия грязь, находящаяся на подошвах обуви, очищается посредством гребней 11 и штифтов 12. При этом частицы грязи через сквозные канавки 10 проходят вниз и собираются в полостях ячеек 1 и через сквозные углубления 7 равномерно распределяются по всем ячейкам 1 пластины. Периодически по мере накопления грязи в ячейках 1 напольное покрытие очищается от грязи известными способами и продолжает использоваться по своему назначению. Предлагаемая конструкция модуля напольного грязезащитного покрытия обеспечивает прочность и жесткость модуля, снижает нагрузку на торцевые рабочие поверхности перегородок ячеек и тем самым увеличивает срок его службы. Предупреждает забивание ячеек грязью. Повышает противоскользящие свойства. Эффективно удаляет пыль и грязь с подошв различного вида обуви, в том числе и с подошв со сложным рельефом поверхности. Собранные на основе модуля покрытия удобны в эксплуатации, в том числе и для обуви с тонким каблуком. Обеспечивает высокий показатель по наполняемости напольного покрытия грязью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
