Модуль навесного фасада

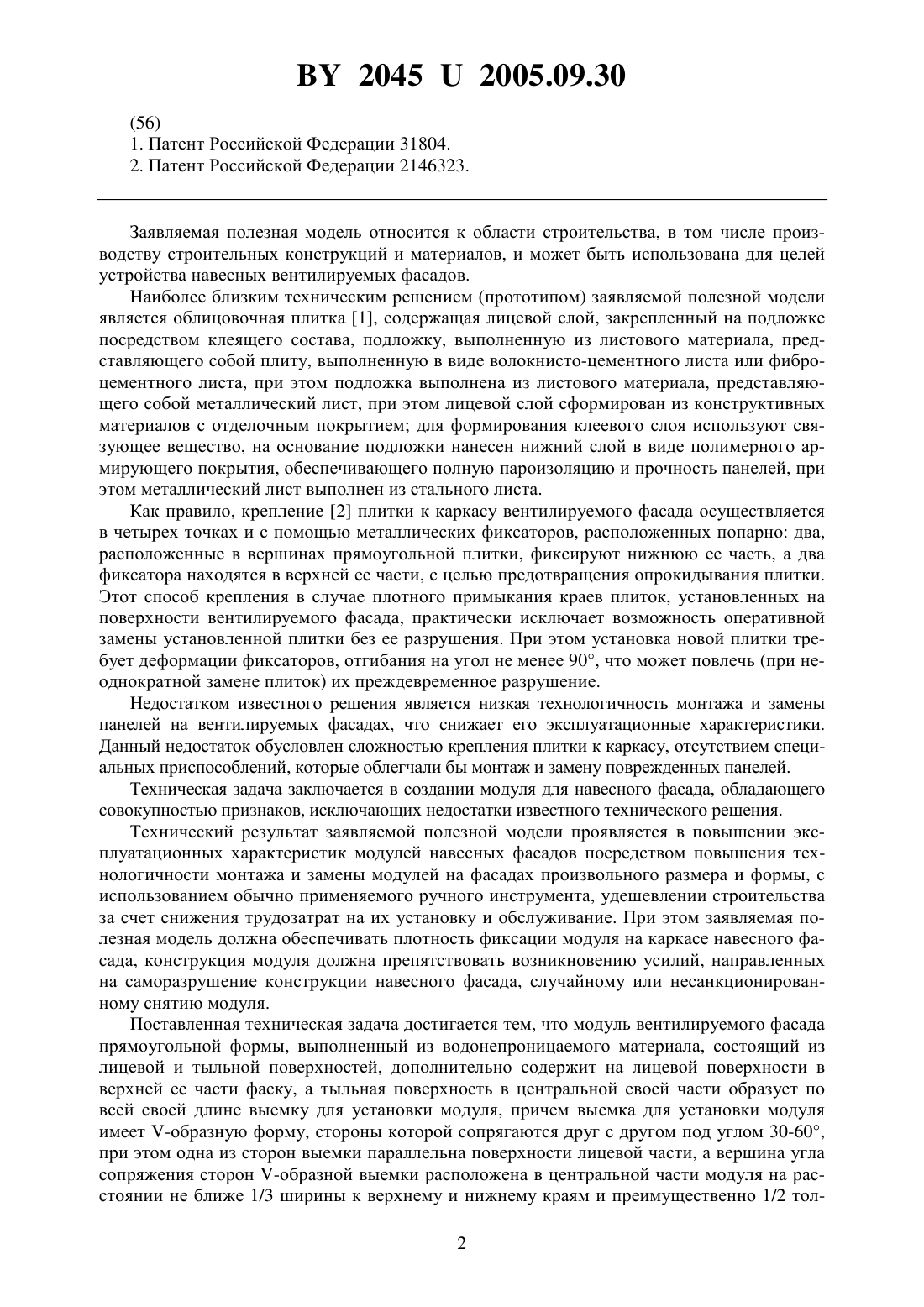

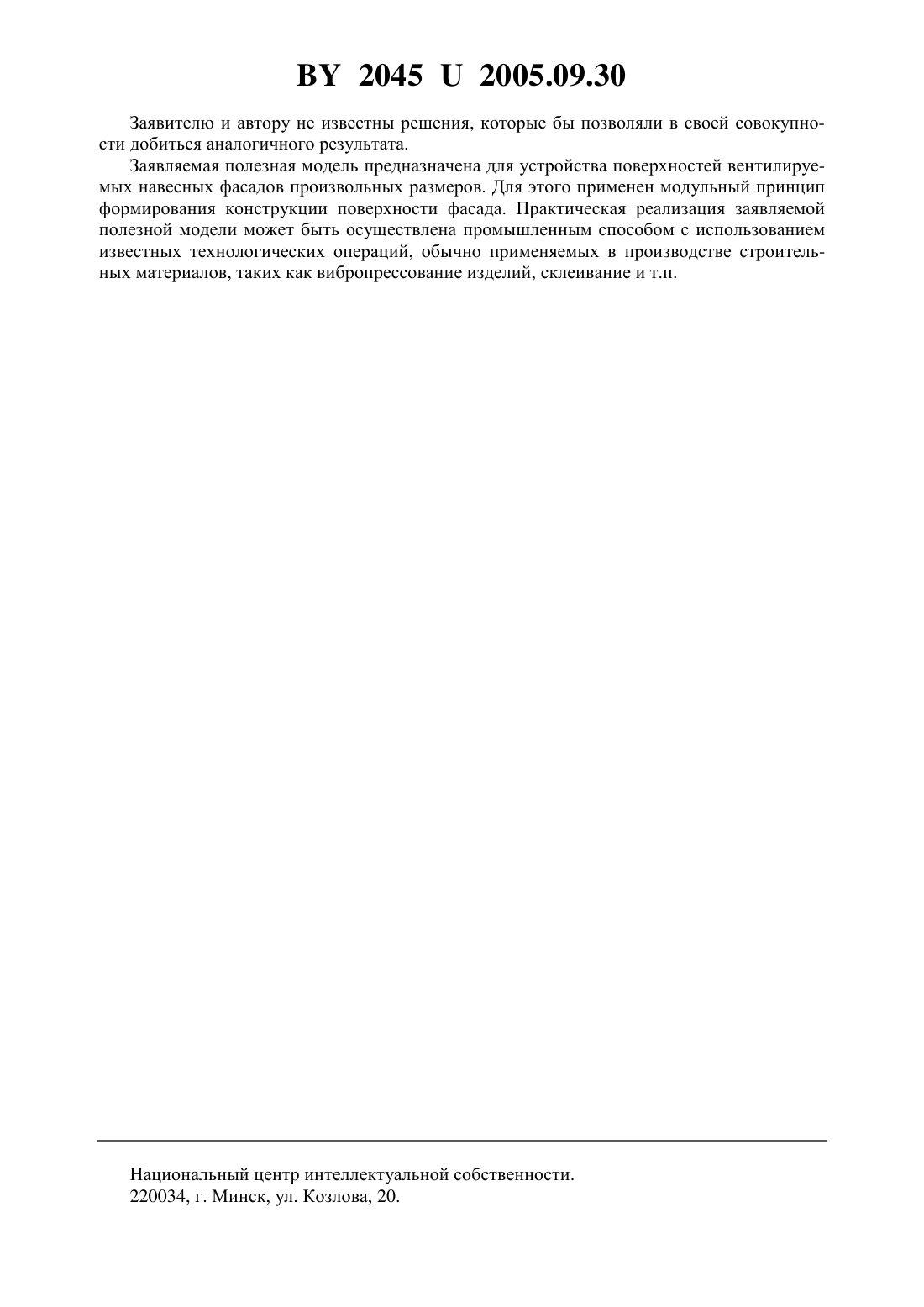

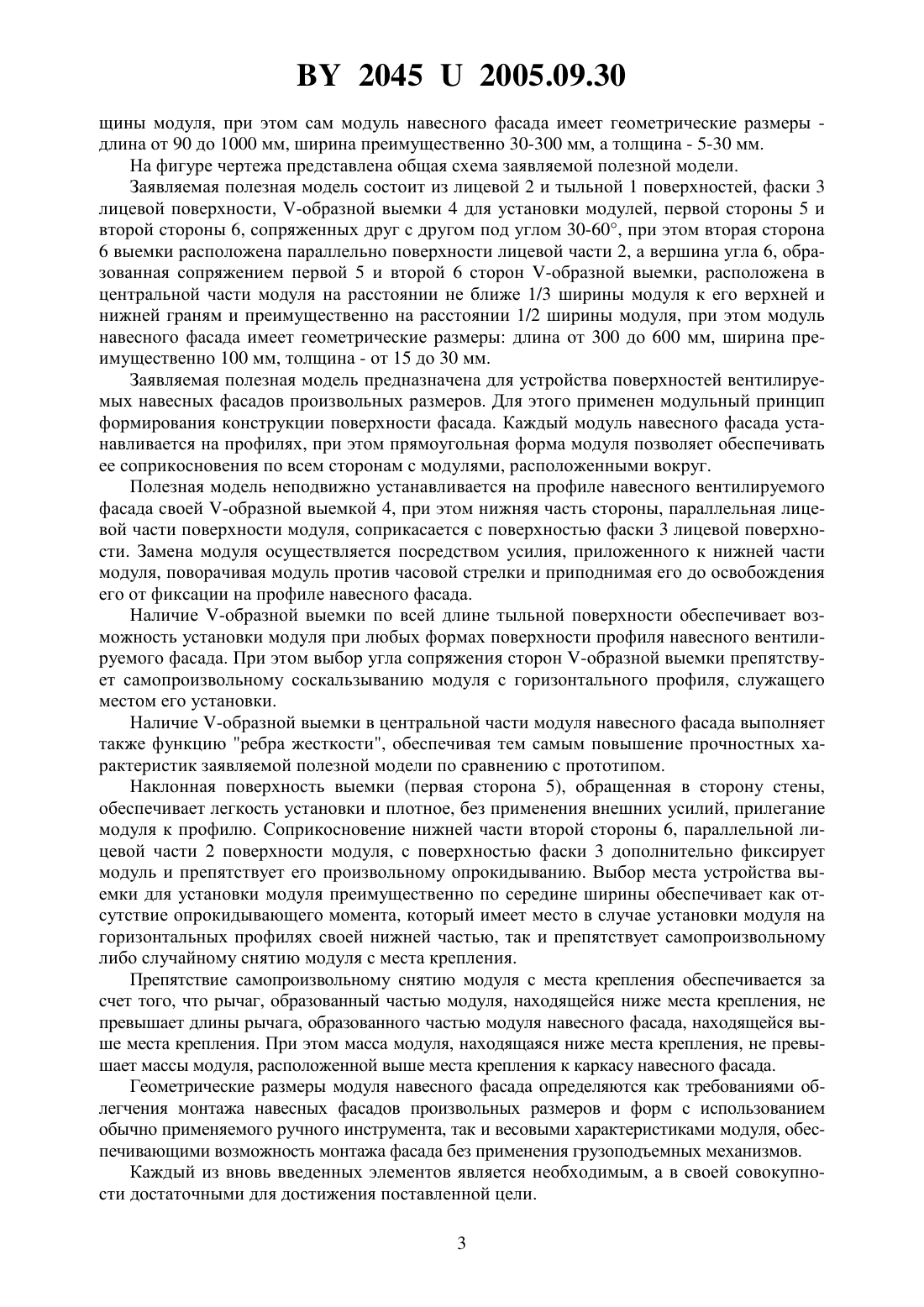

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Кондратьев Иван Николаевич(57) Модуль навесного фасада прямоугольной формы, выполненный из водонепроницаемого материала, состоящий из лицевой и тыльной поверхностей, отличающийся тем, что дополнительно содержит в верхней части лицевой поверхности фаску, а тыльная поверхность в центральной своей части образует по всей своей длине выемку для установки модуля, причем выемка для установки модуля имеет -образную форму, стороны которой сопрягаются друг с другом предпочтительно под углом 30-60, при этом одна из сторон выемки параллельна поверхности лицевой части, а вершина угла сопряжения сторон образной выемки расположена преимущественно в центральной части модуля на расстоянии не ближе 1/3 ширины модуля к его верхней и нижней грани и преимущественно 1/2 толщины модуля, при этом модуль навесного фасада имеет геометрические размеры длина от 90 до 1000 мм, ширина преимущественно 30-300 мм, а толщина - 5-30 мм.(56) 1. Патент Российской Федерации 31804. 2. Патент Российской Федерации 2146323. Заявляемая полезная модель относится к области строительства, в том числе производству строительных конструкций и материалов, и может быть использована для целей устройства навесных вентилируемых фасадов. Наиболее близким техническим решением (прототипом) заявляемой полезной модели является облицовочная плитка 1, содержащая лицевой слой, закрепленный на подложке посредством клеящего состава, подложку, выполненную из листового материала, представляющего собой плиту, выполненную в виде волокнисто-цементного листа или фиброцементного листа, при этом подложка выполнена из листового материала, представляющего собой металлический лист, при этом лицевой слой сформирован из конструктивных материалов с отделочным покрытием для формирования клеевого слоя используют связующее вещество, на основание подложки нанесен нижний слой в виде полимерного армирующего покрытия, обеспечивающего полную пароизоляцию и прочность панелей, при этом металлический лист выполнен из стального листа. Как правило, крепление 2 плитки к каркасу вентилируемого фасада осуществляется в четырех точках и с помощью металлических фиксаторов, расположенных попарно два,расположенные в вершинах прямоугольной плитки, фиксируют нижнюю ее часть, а два фиксатора находятся в верхней ее части, с целью предотвращения опрокидывания плитки. Этот способ крепления в случае плотного примыкания краев плиток, установленных на поверхности вентилируемого фасада, практически исключает возможность оперативной замены установленной плитки без ее разрушения. При этом установка новой плитки требует деформации фиксаторов, отгибания на угол не менее 90, что может повлечь (при неоднократной замене плиток) их преждевременное разрушение. Недостатком известного решения является низкая технологичность монтажа и замены панелей на вентилируемых фасадах, что снижает его эксплуатационные характеристики. Данный недостаток обусловлен сложностью крепления плитки к каркасу, отсутствием специальных приспособлений, которые облегчали бы монтаж и замену поврежденных панелей. Техническая задача заключается в создании модуля для навесного фасада, обладающего совокупностью признаков, исключающих недостатки известного технического решения. Технический результат заявляемой полезной модели проявляется в повышении эксплуатационных характеристик модулей навесных фасадов посредством повышения технологичности монтажа и замены модулей на фасадах произвольного размера и формы, с использованием обычно применяемого ручного инструмента, удешевлении строительства за счет снижения трудозатрат на их установку и обслуживание. При этом заявляемая полезная модель должна обеспечивать плотность фиксации модуля на каркасе навесного фасада, конструкция модуля должна препятствовать возникновению усилий, направленных на саморазрушение конструкции навесного фасада, случайному или несанкционированному снятию модуля. Поставленная техническая задача достигается тем, что модуль вентилируемого фасада прямоугольной формы, выполненный из водонепроницаемого материала, состоящий из лицевой и тыльной поверхностей, дополнительно содержит на лицевой поверхности в верхней ее части фаску, а тыльная поверхность в центральной своей части образует по всей своей длине выемку для установки модуля, причем выемка для установки модуля имеет -образную форму, стороны которой сопрягаются друг с другом под углом 30-60,при этом одна из сторон выемки параллельна поверхности лицевой части, а вершина угла сопряжения сторон -образной выемки расположена в центральной части модуля на расстоянии не ближе 1/3 ширины к верхнему и нижнему краям и преимущественно 1/2 тол 2 20452005.09.30 щины модуля, при этом сам модуль навесного фасада имеет геометрические размеры длина от 90 до 1000 мм, ширина преимущественно 30-300 мм, а толщина - 5-30 мм. На фигуре чертежа представлена общая схема заявляемой полезной модели. Заявляемая полезная модель состоит из лицевой 2 и тыльной 1 поверхностей, фаски 3 лицевой поверхности, -образной выемки 4 для установки модулей, первой стороны 5 и второй стороны 6, сопряженных друг с другом под углом 30-60, при этом вторая сторона 6 выемки расположена параллельно поверхности лицевой части 2, а вершина угла 6, образованная сопряжением первой 5 и второй 6 сторон -образной выемки, расположена в центральной части модуля на расстоянии не ближе 1/3 ширины модуля к его верхней и нижней граням и преимущественно на расстоянии 1/2 ширины модуля, при этом модуль навесного фасада имеет геометрические размеры длина от 300 до 600 мм, ширина преимущественно 100 мм, толщина - от 15 до 30 мм. Заявляемая полезная модель предназначена для устройства поверхностей вентилируемых навесных фасадов произвольных размеров. Для этого применен модульный принцип формирования конструкции поверхности фасада. Каждый модуль навесного фасада устанавливается на профилях, при этом прямоугольная форма модуля позволяет обеспечивать ее соприкосновения по всем сторонам с модулями, расположенными вокруг. Полезная модель неподвижно устанавливается на профиле навесного вентилируемого фасада своей -образной выемкой 4, при этом нижняя часть стороны, параллельная лицевой части поверхности модуля, соприкасается с поверхностью фаски 3 лицевой поверхности. Замена модуля осуществляется посредством усилия, приложенного к нижней части модуля, поворачивая модуль против часовой стрелки и приподнимая его до освобождения его от фиксации на профиле навесного фасада. Наличие -образной выемки по всей длине тыльной поверхности обеспечивает возможность установки модуля при любых формах поверхности профиля навесного вентилируемого фасада. При этом выбор угла сопряжения сторон -образной выемки препятствует самопроизвольному соскальзыванию модуля с горизонтального профиля, служащего местом его установки. Наличие -образной выемки в центральной части модуля навесного фасада выполняет также функцию ребра жесткости, обеспечивая тем самым повышение прочностных характеристик заявляемой полезной модели по сравнению с прототипом. Наклонная поверхность выемки (первая сторона 5), обращенная в сторону стены,обеспечивает легкость установки и плотное, без применения внешних усилий, прилегание модуля к профилю. Соприкосновение нижней части второй стороны 6, параллельной лицевой части 2 поверхности модуля, с поверхностью фаски 3 дополнительно фиксирует модуль и препятствует его произвольному опрокидыванию. Выбор места устройства выемки для установки модуля преимущественно по середине ширины обеспечивает как отсутствие опрокидывающего момента, который имеет место в случае установки модуля на горизонтальных профилях своей нижней частью, так и препятствует самопроизвольному либо случайному снятию модуля с места крепления. Препятствие самопроизвольному снятию модуля с места крепления обеспечивается за счет того, что рычаг, образованный частью модуля, находящейся ниже места крепления, не превышает длины рычага, образованного частью модуля навесного фасада, находящейся выше места крепления. При этом масса модуля, находящаяся ниже места крепления, не превышает массы модуля, расположенной выше места крепления к каркасу навесного фасада. Геометрические размеры модуля навесного фасада определяются как требованиями облегчения монтажа навесных фасадов произвольных размеров и форм с использованием обычно применяемого ручного инструмента, так и весовыми характеристиками модуля, обеспечивающими возможность монтажа фасада без применения грузоподъемных механизмов. Каждый из вновь введенных элементов является необходимым, а в своей совокупности достаточными для достижения поставленной цели. 3 20452005.09.30 Заявителю и автору не известны решения, которые бы позволяли в своей совокупности добиться аналогичного результата. Заявляемая полезная модель предназначена для устройства поверхностей вентилируемых навесных фасадов произвольных размеров. Для этого применен модульный принцип формирования конструкции поверхности фасада. Практическая реализация заявляемой полезной модели может быть осуществлена промышленным способом с использованием известных технологических операций, обычно применяемых в производстве строительных материалов, таких как вибропрессование изделий, склеивание и т.п. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
