Устройство для обмолота стеблей льна

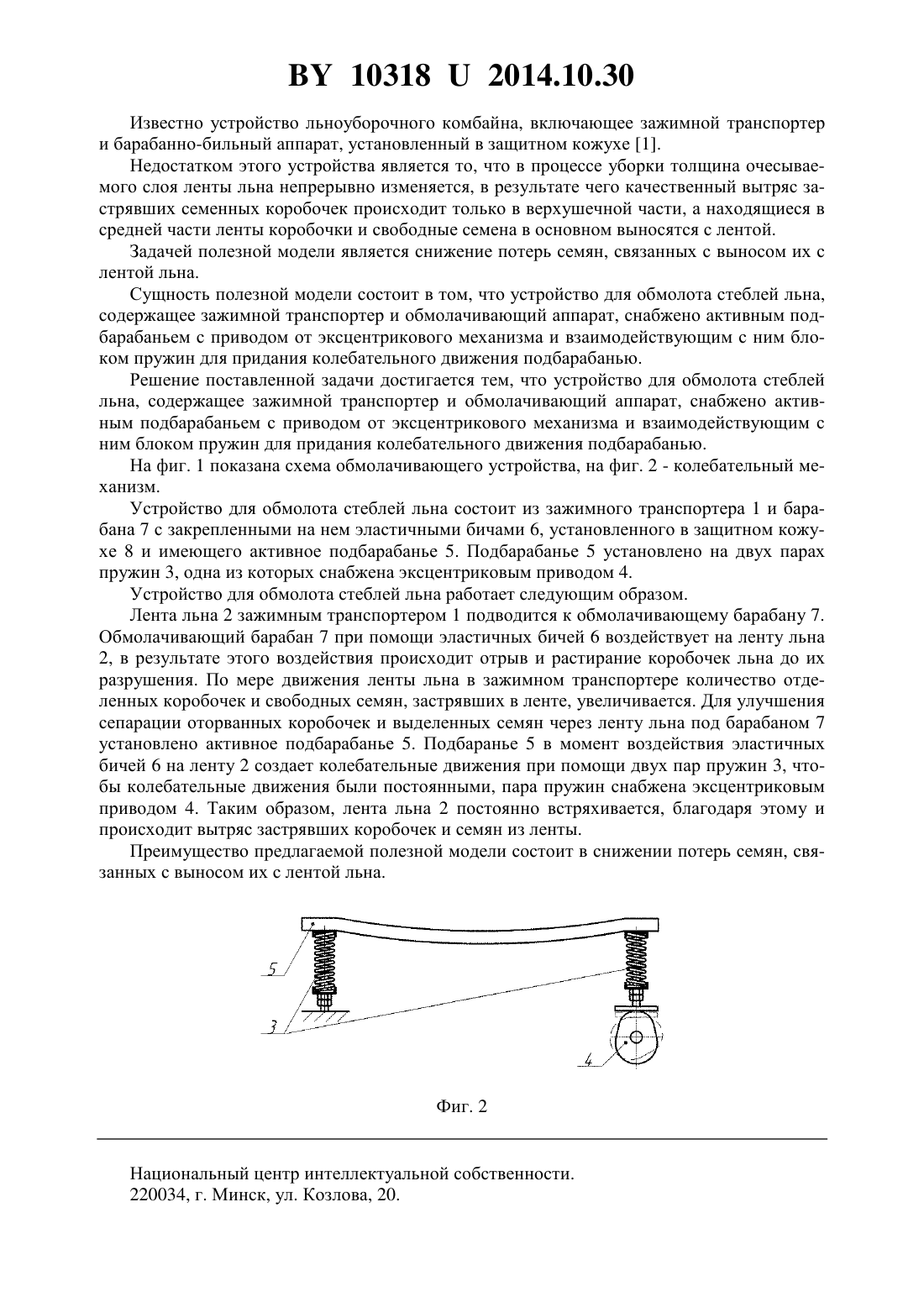

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБМОЛОТА СТЕБЛЕЙ ЛЬНА(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Левкин Максим Викторович Кругленя Виктор Евгеньевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Устройство для обмолота стеблей льна, содержащее зажимной транспортер и обмолачивающий аппарат, отличающееся тем, что снабжено активным подбарабаньем с приводом от эксцентрикового механизма и взаимодействующим с ним блоком пружин для придания колебательного движения подбарабанью.(56) 1. Патент РБ на полезную модель 8493, МПК 01 45/06, 2012. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к льноуборочным машинам. 103182014.10.30 Известно устройство льноуборочного комбайна, включающее зажимной транспортер и барабанно-бильный аппарат, установленный в защитном кожухе 1. Недостатком этого устройства является то, что в процессе уборки толщина очесываемого слоя ленты льна непрерывно изменяется, в результате чего качественный вытряс застрявших семенных коробочек происходит только в верхушечной части, а находящиеся в средней части ленты коробочки и свободные семена в основном выносятся с лентой. Задачей полезной модели является снижение потерь семян, связанных с выносом их с лентой льна. Сущность полезной модели состоит в том, что устройство для обмолота стеблей льна,содержащее зажимной транспортер и обмолачивающий аппарат, снабжено активным подбарабаньем с приводом от эксцентрикового механизма и взаимодействующим с ним блоком пружин для придания колебательного движения подбарабанью. Решение поставленной задачи достигается тем, что устройство для обмолота стеблей льна, содержащее зажимной транспортер и обмолачивающий аппарат, снабжено активным подбарабаньем с приводом от эксцентрикового механизма и взаимодействующим с ним блоком пружин для придания колебательного движения подбарабанью. На фиг. 1 показана схема обмолачивающего устройства, на фиг. 2 - колебательный механизм. Устройство для обмолота стеблей льна состоит из зажимного транспортера 1 и барабана 7 с закрепленными на нем эластичными бичами 6, установленного в защитном кожухе 8 и имеющего активное подбарабанье 5. Подбарабанье 5 установлено на двух парах пружин 3, одна из которых снабжена эксцентриковым приводом 4. Устройство для обмолота стеблей льна работает следующим образом. Лента льна 2 зажимным транспортером 1 подводится к обмолачивающему барабану 7. Обмолачивающий барабан 7 при помощи эластичных бичей 6 воздействует на ленту льна 2, в результате этого воздействия происходит отрыв и растирание коробочек льна до их разрушения. По мере движения ленты льна в зажимном транспортере количество отделенных коробочек и свободных семян, застрявших в ленте, увеличивается. Для улучшения сепарации оторванных коробочек и выделенных семян через ленту льна под барабаном 7 установлено активное подбарабанье 5. Подбаранье 5 в момент воздействия эластичных бичей 6 на ленту 2 создает колебательные движения при помощи двух пар пружин 3, чтобы колебательные движения были постоянными, пара пружин снабжена эксцентриковым приводом 4. Таким образом, лента льна 2 постоянно встряхивается, благодаря этому и происходит вытряс застрявших коробочек и семян из ленты. Преимущество предлагаемой полезной модели состоит в снижении потерь семян, связанных с выносом их с лентой льна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
