Модуль покрытия

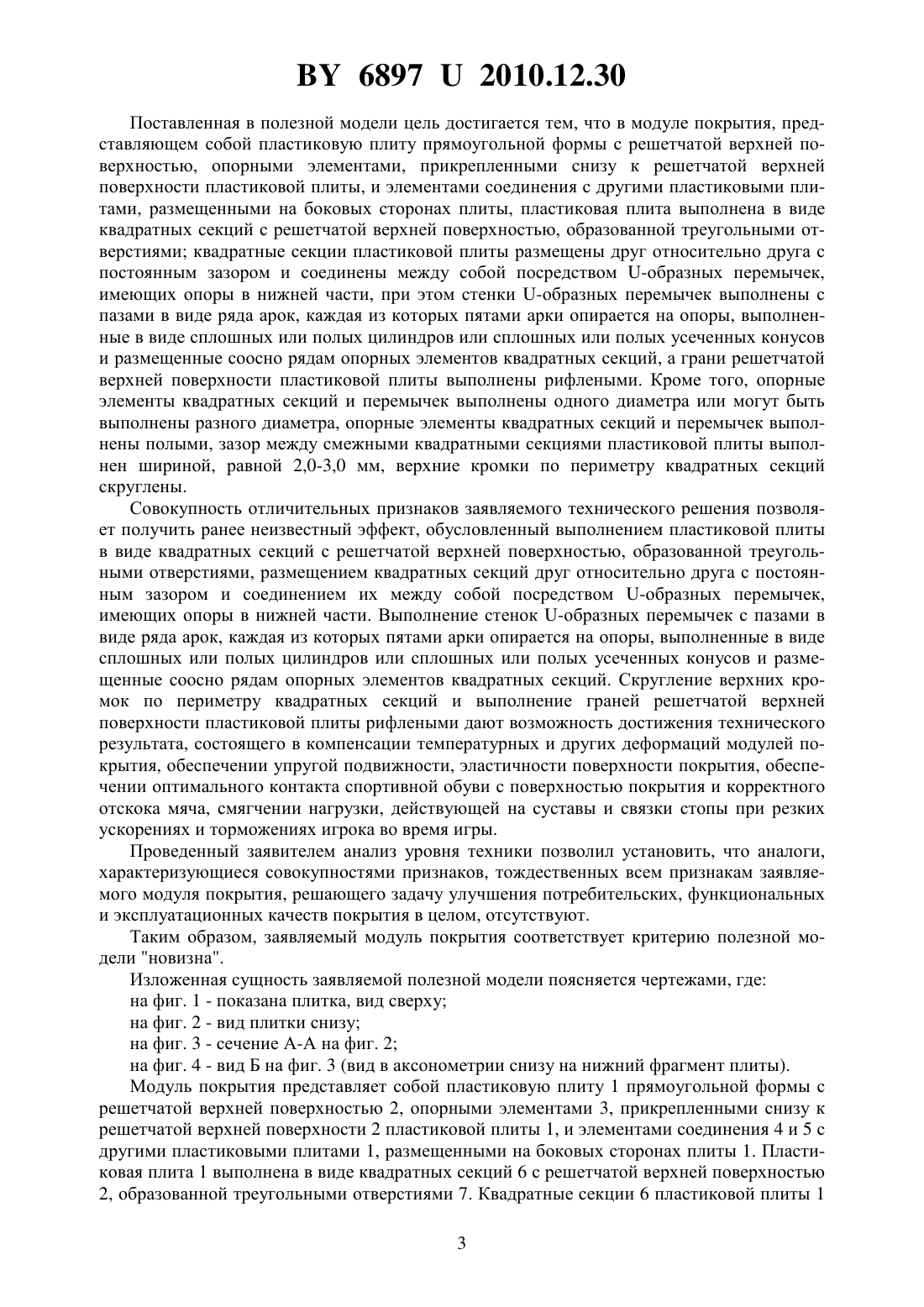

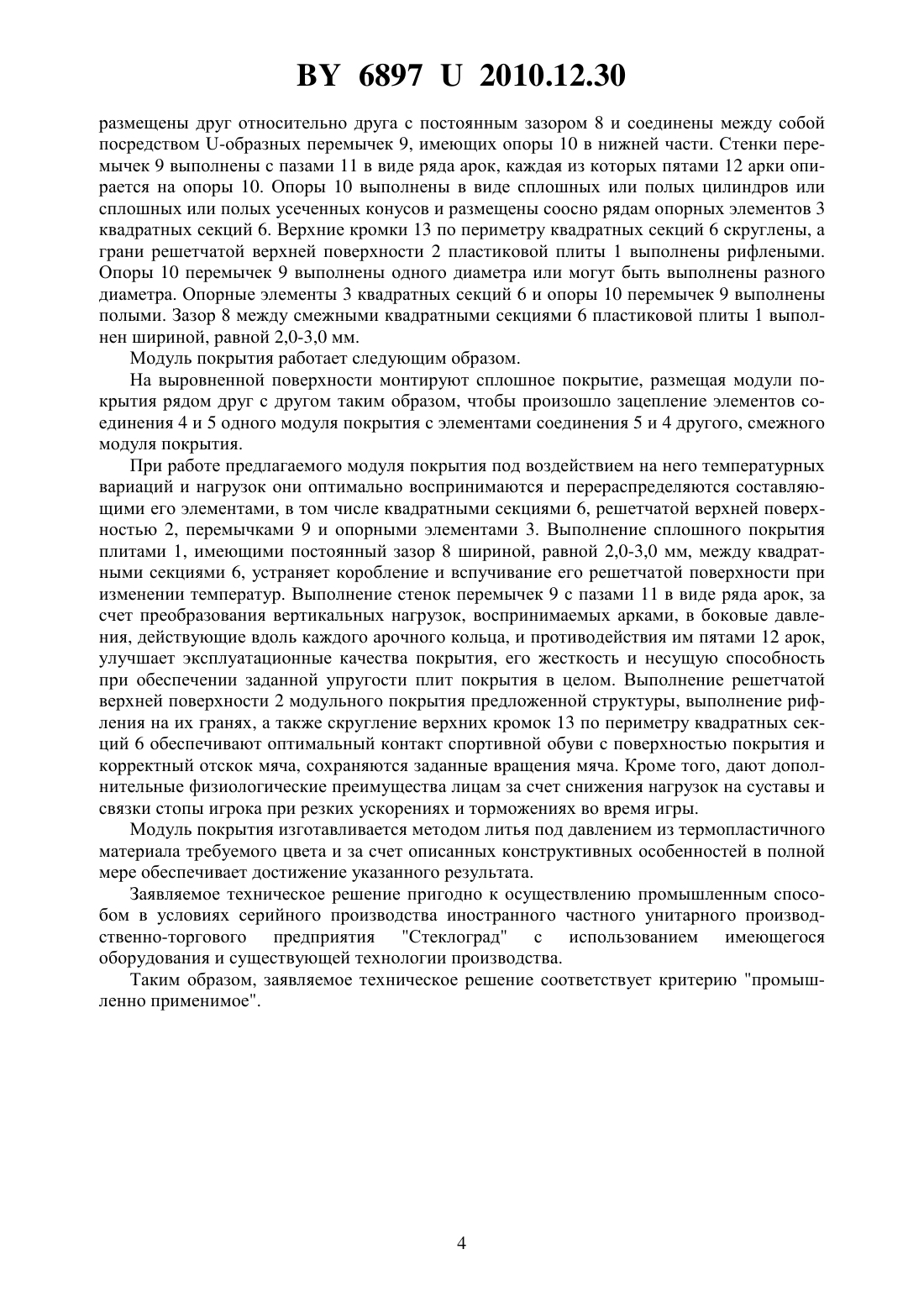

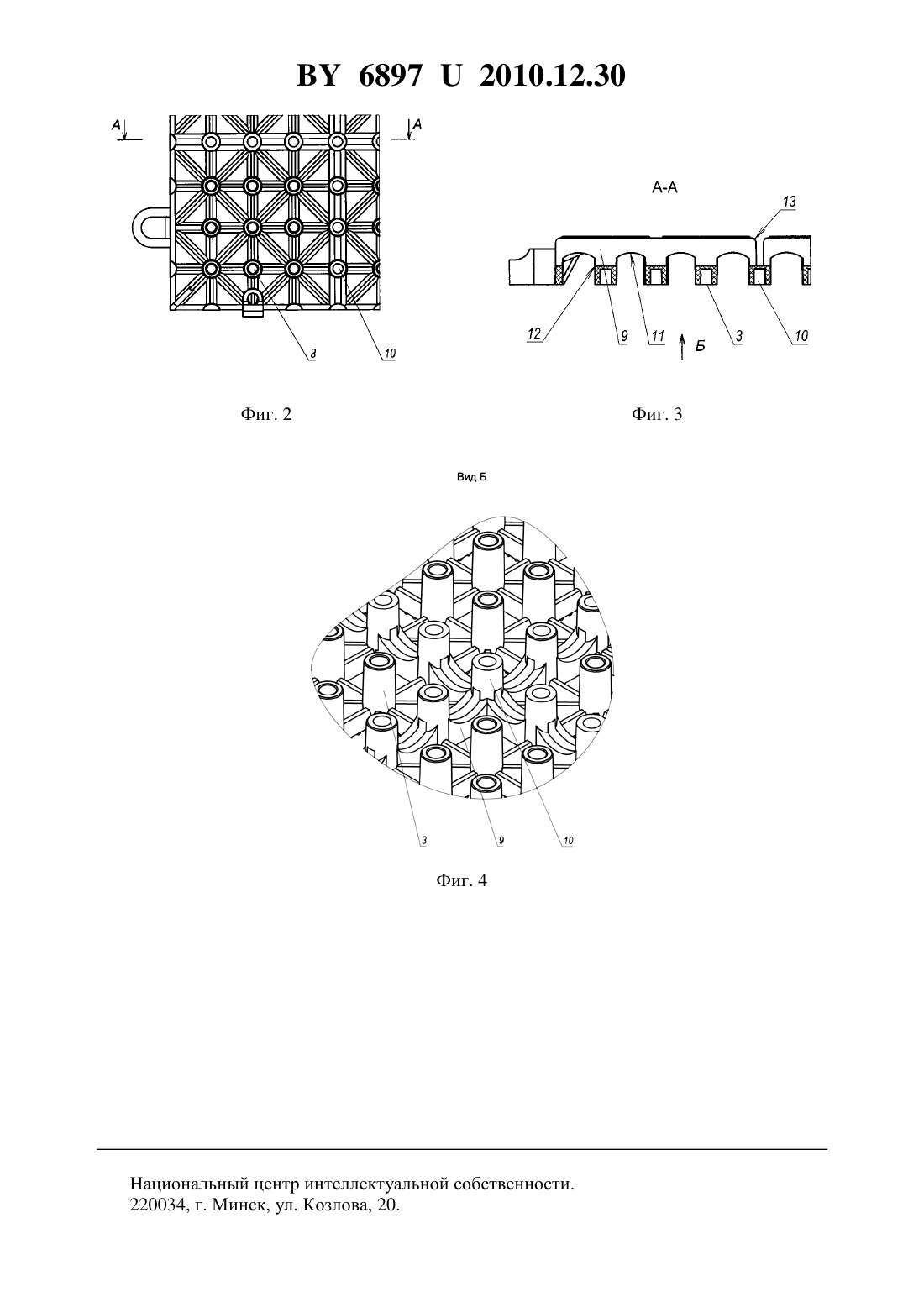

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Иностранное частное унитарное производственно-торговое предприятие СТЕКЛОГРАД(72) Автор Приказчиков Юрий Вениаминович(73) Патентообладатель Иностранное частное унитарное производственно-торговое предприятие СТЕКЛОГРАД(57) 1. Модуль покрытия, представляющий собой пластиковую плиту прямоугольной формы с решетчатой верхней поверхностью, опорными элементами, прикрепленными снизу к решетчатой верхней поверхности пластиковой плиты, и элементами соединения с другими пластиковыми плитами, размещенными на боковых сторонах плиты, отличающийся тем, что пластиковая плита выполнена в виде квадратных секций с решетчатой верхней поверхностью, образованной треугольными отверстиями квадратные секции пластиковой плиты размещены друг относительно друга с постоянным зазором и соединены между собой посредством -образных перемычек, имеющих опоры в нижней части, при этом стенки -образных перемычек выполнены с пазами в виде ряда арок, каждая из которых пятами арки опирается на опоры, выполненные в виде сплошных или полых цилиндров или сплошных или полых усеченных конусов и размещенные соосно рядам опорных элементов квадратных секций, кроме этого, грани решетчатой верхней поверхности пластиковой плиты выполнены рифлеными. 68972010.12.30 2. Модуль покрытия по п. 1, отличающийся тем, что опорные элементы квадратных секций и опоры перемычек выполнены одного диаметра. 3. Модуль покрытия по п. 1, отличающийся тем, что опоры квадратных секций и опоры перемычек могут быть выполнены разного диаметра. 4. Модуль покрытия по п. 1, отличающийся тем, что зазор между смежными квадратными секциями пластиковой плиты выполнен шириной, равной 2,0-3,0 мм. 5. Модуль покрытия по п. 1, отличающийся тем, что верхние кромки по периметру квадратных секций скруглены. Полезная модель относится к пластиковым плитам, предназначенным для напольных покрытий различных сооружений, в частности к сборно-разборным полимерным покрытиям спортивных сооружений. Известен модуль покрытия, представляющий собой пластиковую плиту прямоугольной формы с решетчатой верхней поверхностью, опорными элементами, прикрепленными снизу к решетчатой верхней поверхности пластиковой плиты, и элементами соединения с другими пластиковыми плитами, размещенными на боковых сторонах плиты. Указанный модуль покрытия выполнен со сплошной (без зазора) решетчатой поверхностью, представляющей собой сетчатый узор из ребер, грани которого выполнены гладкими,опорные элементы размещены в местах пересечения ребер решетчатой поверхности. Недостатком известного модуля покрытия является коробление и вспучивание его сплошной решетчатой верхней поверхности при изменении температурного режима, а при воздействии нагрузки в виде сил и моментов различной величины и направления покрытие не обеспечивает достаточную упругую подвижность и эластичность поверхности, структура решетчатой поверхности и ее гладкие грани ребер не обеспечивают оптимальный контакт спортивной обуви игрока с поверхностью покрытия и корректный отскок мяча. Наиболее близким техническим решением к предлагаемому является модуль покрытия, представляющий собой пластиковую плиту прямоугольной формы с решетчатой верхней поверхностью, опорными элементами, прикрепленными снизу к решетчатой верхней поверхности пластиковой плиты, и элементами соединения с другими пластиковыми плитами, размещенными на боковых сторонах плиты. В данном модуле покрытия решетчатая поверхность выполнена сплошной (без зазора) и представляет собой сетчатый узор из ребер, верхние грани которых выполнены гладкими, опорные элементы размещены в местах пересечения ребер решетчатой поверхности. Недостатком известного модуля покрытия также является коробление и вспучивание его сплошной решетчатой верхней поверхности при изменении температурного режима, а при воздействии нагрузки модуль покрытия не обеспечивает достаточную упругую подвижность и эластичность поверхности, кроме этого, структура решетчатой поверхности и гладкие грани решетчатой верхней поверхности не обеспечивают оптимальный контакт спортивной обуви с поверхностью покрытия и корректный отскок мяча, а также из-за его недостаточной упругости и эластичности перегружают суставы и связки стопы игрока при резких ускорениях и торможениях во время игры. Технической задачей, решаемой заявляемой полезной моделью, является создание модуля покрытия, обладающего улучшенными потребительскими, функциональными и эксплуатационными качествами. 2 68972010.12.30 Поставленная в полезной модели цель достигается тем, что в модуле покрытия, представляющем собой пластиковую плиту прямоугольной формы с решетчатой верхней поверхностью, опорными элементами, прикрепленными снизу к решетчатой верхней поверхностипластиковой плиты, и элементами соединения с другими пластиковыми плитами, размещенными на боковых сторонах плиты, пластиковая плита выполнена в виде квадратных секций с решетчатой верхней поверхностью, образованной треугольными отверстиями квадратные секции пластиковой плиты размещены друг относительно друга с постоянным зазором и соединены между собой посредством -образных перемычек,имеющих опоры в нижней части, при этом стенки -образных перемычек выполнены с пазами в виде ряда арок, каждая из которых пятами арки опирается на опоры, выполненные в виде сплошных или полых цилиндров или сплошных или полых усеченных конусов и размещенные соосно рядам опорных элементов квадратных секций, а грани решетчатой верхней поверхности пластиковой плиты выполнены рифлеными. Кроме того, опорные элементы квадратных секций и перемычек выполнены одного диаметра или могут быть выполнены разного диаметра, опорные элементы квадратных секций и перемычек выполнены полыми, зазор между смежными квадратными секциями пластиковой плиты выполнен шириной, равной 2,0-3,0 мм, верхние кромки по периметру квадратных секций скруглены. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, обусловленный выполнением пластиковой плиты в виде квадратных секций с решетчатой верхней поверхностью, образованной треугольными отверстиями, размещением квадратных секций друг относительно друга с постоянным зазором и соединением их между собой посредством -образных перемычек,имеющих опоры в нижней части. Выполнение стенок -образных перемычек с пазами в виде ряда арок, каждая из которых пятами арки опирается на опоры, выполненные в виде сплошных или полых цилиндров или сплошных или полых усеченных конусов и размещенные соосно рядам опорных элементов квадратных секций. Скругление верхних кромок по периметру квадратных секций и выполнение граней решетчатой верхней поверхности пластиковой плиты рифлеными дают возможность достижения технического результата, состоящего в компенсации температурных и других деформаций модулей покрытия, обеспечении упругой подвижности, эластичности поверхности покрытия, обеспечении оптимального контакта спортивной обуви с поверхностью покрытия и корректного отскока мяча, смягчении нагрузки, действующей на суставы и связки стопы при резких ускорениях и торможениях игрока во время игры. Проведенный заявителем анализ уровня техники позволил установить, что аналоги,характеризующиеся совокупностями признаков, тождественных всем признакам заявляемого модуля покрытия, решающего задачу улучшения потребительских, функциональных и эксплуатационных качеств покрытия в целом, отсутствуют. Таким образом, заявляемый модуль покрытия соответствует критерию полезной модели новизна. Изложенная сущность заявляемой полезной модели поясняется чертежами, где на фиг. 1 - показана плитка, вид сверху на фиг. 2 - вид плитки снизу на фиг. 3 - сечение А-А на фиг. 2 на фиг. 4 - вид Б на фиг. 3 (вид в аксонометрии снизу на нижний фрагмент плиты). Модуль покрытия представляет собой пластиковую плиту 1 прямоугольной формы с решетчатой верхней поверхностью 2, опорными элементами 3, прикрепленными снизу к решетчатой верхней поверхности 2 пластиковой плиты 1, и элементами соединения 4 и 5 с другими пластиковыми плитами 1, размещенными на боковых сторонах плиты 1. Пластиковая плита 1 выполнена в виде квадратных секций 6 с решетчатой верхней поверхностью 2, образованной треугольными отверстиями 7. Квадратные секции 6 пластиковой плиты 1 3 68972010.12.30 размещены друг относительно друга с постоянным зазором 8 и соединены между собой посредством -образных перемычек 9, имеющих опоры 10 в нижней части. Стенки перемычек 9 выполнены с пазами 11 в виде ряда арок, каждая из которых пятами 12 арки опирается на опоры 10. Опоры 10 выполнены в виде сплошных или полых цилиндров или сплошных или полых усеченных конусов и размещены соосно рядам опорных элементов 3 квадратных секций 6. Верхние кромки 13 по периметру квадратных секций 6 скруглены, а грани решетчатой верхней поверхности 2 пластиковой плиты 1 выполнены рифлеными. Опоры 10 перемычек 9 выполнены одного диаметра или могут быть выполнены разного диаметра. Опорные элементы 3 квадратных секций 6 и опоры 10 перемычек 9 выполнены полыми. Зазор 8 между смежными квадратными секциями 6 пластиковой плиты 1 выполнен шириной, равной 2,0-3,0 мм. Модуль покрытия работает следующим образом. На выровненной поверхности монтируют сплошное покрытие, размещая модули покрытия рядом друг с другом таким образом, чтобы произошло зацепление элементов соединения 4 и 5 одного модуля покрытия с элементами соединения 5 и 4 другого, смежного модуля покрытия. При работе предлагаемого модуля покрытия под воздействием на него температурных вариаций и нагрузок они оптимально воспринимаются и перераспределяются составляющими его элементами, в том числе квадратными секциями 6, решетчатой верхней поверхностью 2, перемычками 9 и опорными элементами 3. Выполнение сплошного покрытия плитами 1, имеющими постоянный зазор 8 шириной, равной 2,0-3,0 мм, между квадратными секциями 6, устраняет коробление и вспучивание его решетчатой поверхности при изменении температур. Выполнение стенок перемычек 9 с пазами 11 в виде ряда арок, за счет преобразования вертикальных нагрузок, воспринимаемых арками, в боковые давления, действующие вдоль каждого арочного кольца, и противодействия им пятами 12 арок,улучшает эксплуатационные качества покрытия, его жесткость и несущую способность при обеспечении заданной упругости плит покрытия в целом. Выполнение решетчатой верхней поверхности 2 модульного покрытия предложенной структуры, выполнение рифления на их гранях, а также скругление верхних кромок 13 по периметру квадратных секций 6 обеспечивают оптимальный контакт спортивной обуви с поверхностью покрытия и корректный отскок мяча, сохраняются заданные вращения мяча. Кроме того, дают дополнительные физиологические преимущества лицам за счет снижения нагрузок на суставы и связки стопы игрока при резких ускорениях и торможениях во время игры. Модуль покрытия изготавливается методом литья под давлением из термопластичного материала требуемого цвета и за счет описанных конструктивных особенностей в полной мере обеспечивает достижение указанного результата. Заявляемое техническое решение пригодно к осуществлению промышленным способом в условиях серийного производства иностранного частного унитарного производственно-торгового предприятия Стеклоград с использованием имеющегося оборудования и существующей технологии производства. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
