Модуль полового коврика

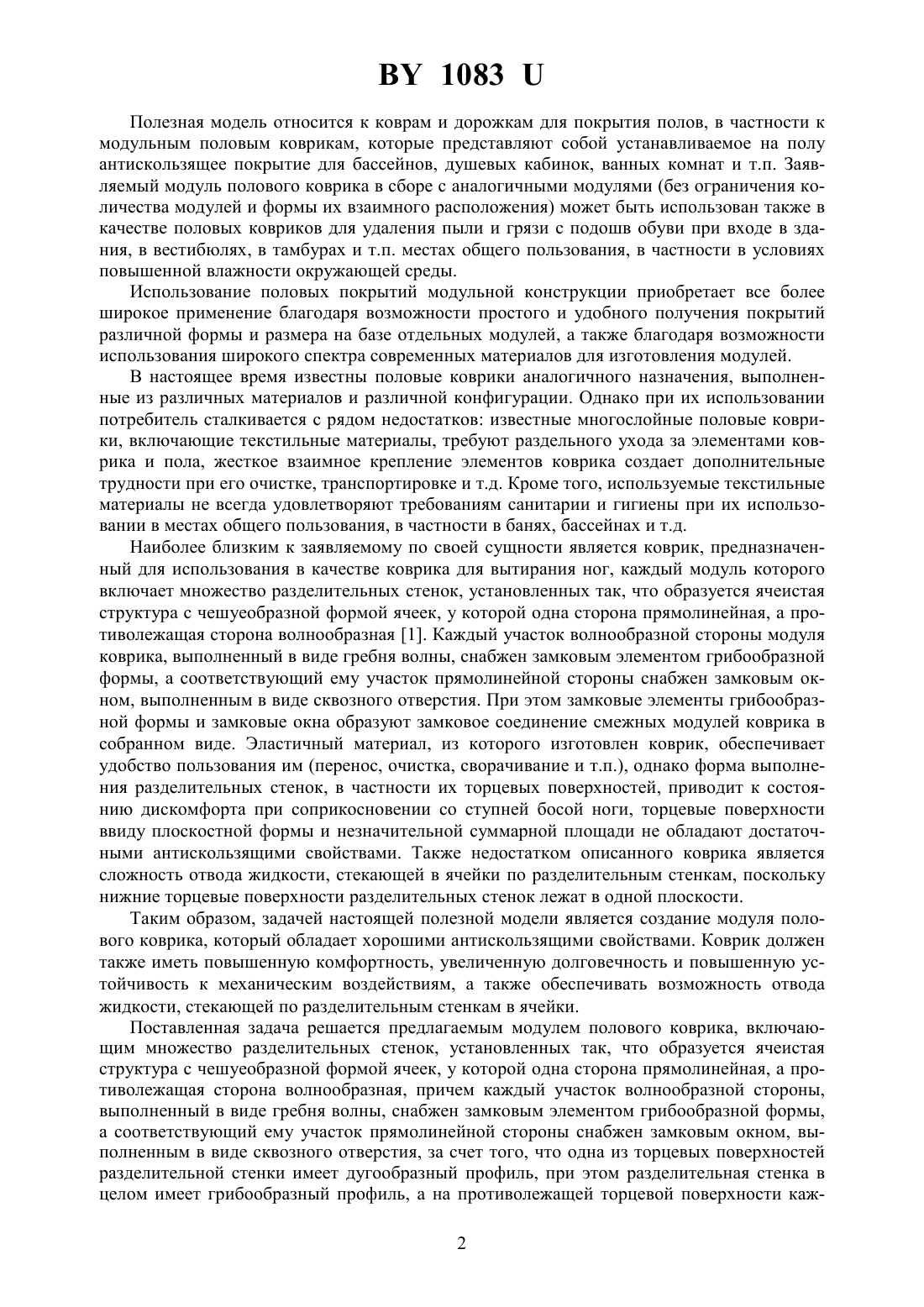

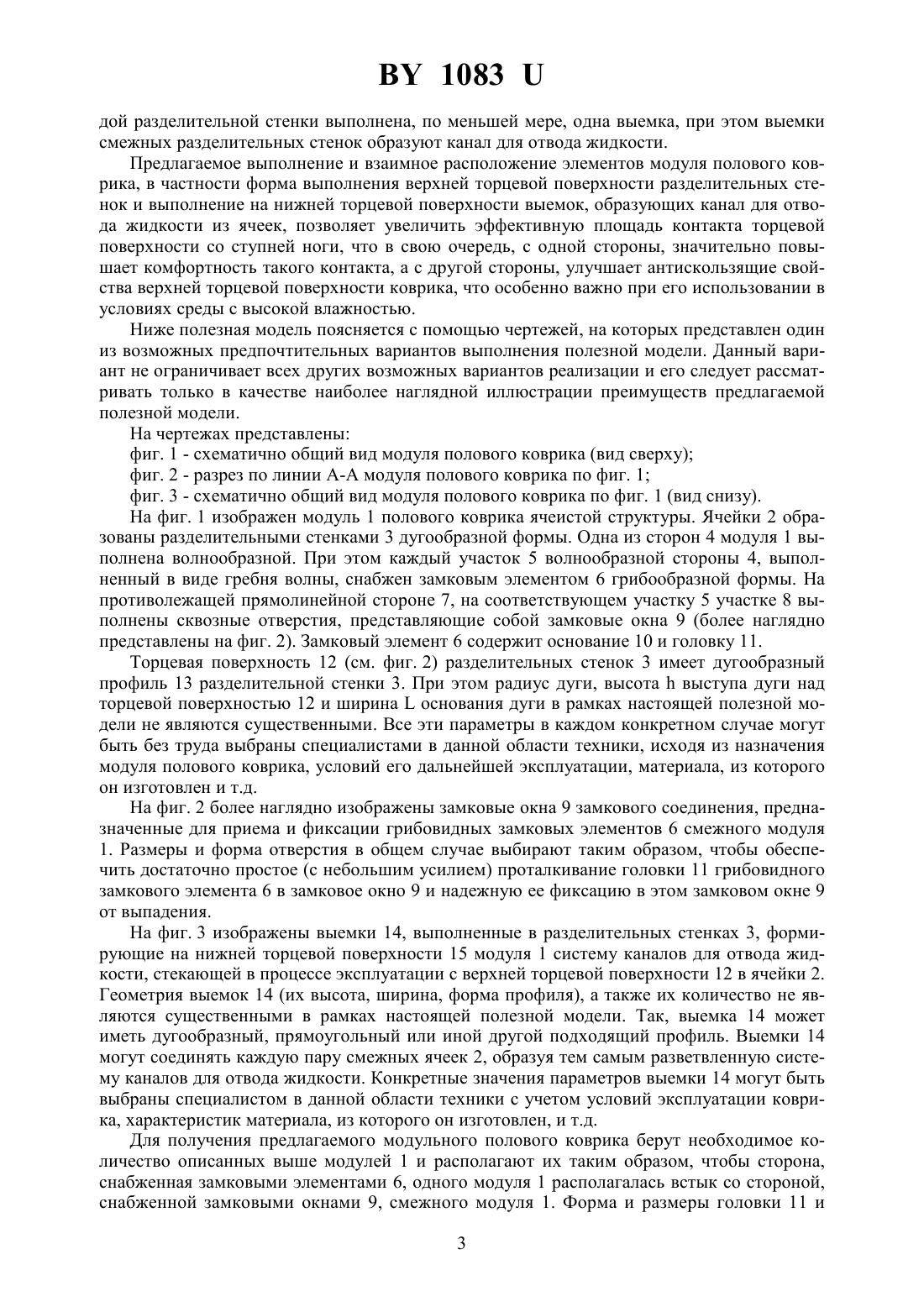

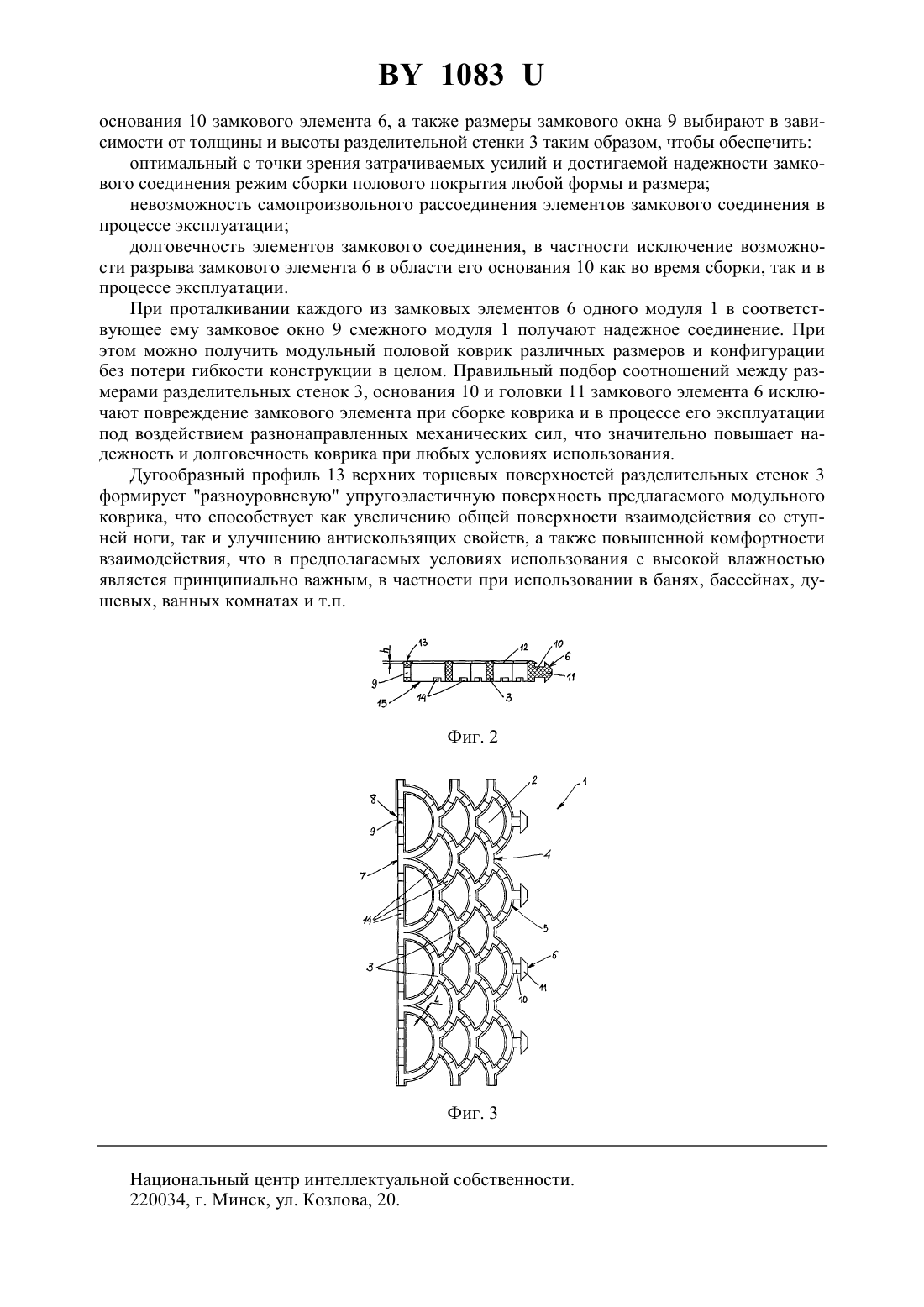

(72) Авторы Якимович Павел Владимирович Романов Олег Викторович(57) Модуль полового коврика, включающий множество разделительных стенок, установленных так, что образуется ячеистая структура с чешуеобразной формой ячеек, у которой одна сторона прямолинейная, а противолежащая сторона волнообразная, причем каждый участок волнообразной стороны, выполненный в виде гребня волны, снабжен замковым элементом грибообразной формы, а соответствующий ему участок прямолинейной стороны снабжен замковым окном, выполненным в виде сквозного отверстия, отличающийся тем, что одна из торцевых поверхностей разделительной стенки имеет дугообразный профиль, при этом разделительная стенка в целом имеет грибообразный профиль, а на противолежащей торцевой поверхности каждой разделительной стенки выполнена, по меньшей мере, одна выемка, при этом выемки смежных разделительных стенок образуют канал для отвода жидкости. 1083 Полезная модель относится к коврам и дорожкам для покрытия полов, в частности к модульным половым коврикам, которые представляют собой устанавливаемое на полу антискользящее покрытие для бассейнов, душевых кабинок, ванных комнат и т.п. Заявляемый модуль полового коврика в сборе с аналогичными модулями (без ограничения количества модулей и формы их взаимного расположения) может быть использован также в качестве половых ковриков для удаления пыли и грязи с подошв обуви при входе в здания, в вестибюлях, в тамбурах и т.п. местах общего пользования, в частности в условиях повышенной влажности окружающей среды. Использование половых покрытий модульной конструкции приобретает все более широкое применение благодаря возможности простого и удобного получения покрытий различной формы и размера на базе отдельных модулей, а также благодаря возможности использования широкого спектра современных материалов для изготовления модулей. В настоящее время известны половые коврики аналогичного назначения, выполненные из различных материалов и различной конфигурации. Однако при их использовании потребитель сталкивается с рядом недостатков известные многослойные половые коврики, включающие текстильные материалы, требуют раздельного ухода за элементами коврика и пола, жесткое взаимное крепление элементов коврика создает дополнительные трудности при его очистке, транспортировке и т.д. Кроме того, используемые текстильные материалы не всегда удовлетворяют требованиям санитарии и гигиены при их использовании в местах общего пользования, в частности в банях, бассейнах и т.д. Наиболее близким к заявляемому по своей сущности является коврик, предназначенный для использования в качестве коврика для вытирания ног, каждый модуль которого включает множество разделительных стенок, установленных так, что образуется ячеистая структура с чешуеобразной формой ячеек, у которой одна сторона прямолинейная, а противолежащая сторона волнообразная 1. Каждый участок волнообразной стороны модуля коврика, выполненный в виде гребня волны, снабжен замковым элементом грибообразной формы, а соответствующий ему участок прямолинейной стороны снабжен замковым окном, выполненным в виде сквозного отверстия. При этом замковые элементы грибообразной формы и замковые окна образуют замковое соединение смежных модулей коврика в собранном виде. Эластичный материал, из которого изготовлен коврик, обеспечивает удобство пользования им (перенос, очистка, сворачивание и т.п.), однако форма выполнения разделительных стенок, в частности их торцевых поверхностей, приводит к состоянию дискомфорта при соприкосновении со ступней босой ноги, торцевые поверхности ввиду плоскостной формы и незначительной суммарной площади не обладают достаточными антискользящими свойствами. Также недостатком описанного коврика является сложность отвода жидкости, стекающей в ячейки по разделительным стенкам, поскольку нижние торцевые поверхности разделительных стенок лежат в одной плоскости. Таким образом, задачей настоящей полезной модели является создание модуля полового коврика, который обладает хорошими антискользящими свойствами. Коврик должен также иметь повышенную комфортность, увеличенную долговечность и повышенную устойчивость к механическим воздействиям, а также обеспечивать возможность отвода жидкости, стекающей по разделительным стенкам в ячейки. Поставленная задача решается предлагаемым модулем полового коврика, включающим множество разделительных стенок, установленных так, что образуется ячеистая структура с чешуеобразной формой ячеек, у которой одна сторона прямолинейная, а противолежащая сторона волнообразная, причем каждый участок волнообразной стороны,выполненный в виде гребня волны, снабжен замковым элементом грибообразной формы,а соответствующий ему участок прямолинейной стороны снабжен замковым окном, выполненным в виде сквозного отверстия, за счет того, что одна из торцевых поверхностей разделительной стенки имеет дугообразный профиль, при этом разделительная стенка в целом имеет грибообразный профиль, а на противолежащей торцевой поверхности каж 2 1083 дой разделительной стенки выполнена, по меньшей мере, одна выемка, при этом выемки смежных разделительных стенок образуют канал для отвода жидкости. Предлагаемое выполнение и взаимное расположение элементов модуля полового коврика, в частности форма выполнения верхней торцевой поверхности разделительных стенок и выполнение на нижней торцевой поверхности выемок, образующих канал для отвода жидкости из ячеек, позволяет увеличить эффективную площадь контакта торцевой поверхности со ступней ноги, что в свою очередь, с одной стороны, значительно повышает комфортность такого контакта, а с другой стороны, улучшает антискользящие свойства верхней торцевой поверхности коврика, что особенно важно при его использовании в условиях среды с высокой влажностью. Ниже полезная модель поясняется с помощью чертежей, на которых представлен один из возможных предпочтительных вариантов выполнения полезной модели. Данный вариант не ограничивает всех других возможных вариантов реализации и его следует рассматривать только в качестве наиболее наглядной иллюстрации преимуществ предлагаемой полезной модели. На чертежах представлены фиг. 1 - схематично общий вид модуля полового коврика (вид сверху) фиг. 2 - разрез по линии А-А модуля полового коврика по фиг. 1 фиг. 3 - схематично общий вид модуля полового коврика по фиг. 1 (вид снизу). На фиг. 1 изображен модуль 1 полового коврика ячеистой структуры. Ячейки 2 образованы разделительными стенками 3 дугообразной формы. Одна из сторон 4 модуля 1 выполнена волнообразной. При этом каждый участок 5 волнообразной стороны 4, выполненный в виде гребня волны, снабжен замковым элементом 6 грибообразной формы. На противолежащей прямолинейной стороне 7, на соответствующем участку 5 участке 8 выполнены сквозные отверстия, представляющие собой замковые окна 9 (более наглядно представлены на фиг. 2). Замковый элемент 6 содержит основание 10 и головку 11. Торцевая поверхность 12 (см. фиг. 2) разделительных стенок 3 имеет дугообразный профиль 13 разделительной стенки 3. При этом радиус дуги, высотавыступа дуги над торцевой поверхностью 12 и ширинаоснования дуги в рамках настоящей полезной модели не являются существенными. Все эти параметры в каждом конкретном случае могут быть без труда выбраны специалистами в данной области техники, исходя из назначения модуля полового коврика, условий его дальнейшей эксплуатации, материала, из которого он изготовлен и т.д. На фиг. 2 более наглядно изображены замковые окна 9 замкового соединения, предназначенные для приема и фиксации грибовидных замковых элементов 6 смежного модуля 1. Размеры и форма отверстия в общем случае выбирают таким образом, чтобы обеспечить достаточно простое (с небольшим усилием) проталкивание головки 11 грибовидного замкового элемента 6 в замковое окно 9 и надежную ее фиксацию в этом замковом окне 9 от выпадения. На фиг. 3 изображены выемки 14, выполненные в разделительных стенках 3, формирующие на нижней торцевой поверхности 15 модуля 1 систему каналов для отвода жидкости, стекающей в процессе эксплуатации с верхней торцевой поверхности 12 в ячейки 2. Геометрия выемок 14 (их высота, ширина, форма профиля), а также их количество не являются существенными в рамках настоящей полезной модели. Так, выемка 14 может иметь дугообразный, прямоугольный или иной другой подходящий профиль. Выемки 14 могут соединять каждую пару смежных ячеек 2, образуя тем самым разветвленную систему каналов для отвода жидкости. Конкретные значения параметров выемки 14 могут быть выбраны специалистом в данной области техники с учетом условий эксплуатации коврика, характеристик материала, из которого он изготовлен, и т.д. Для получения предлагаемого модульного полового коврика берут необходимое количество описанных выше модулей 1 и располагают их таким образом, чтобы сторона,снабженная замковыми элементами 6, одного модуля 1 располагалась встык со стороной,снабженной замковыми окнами 9, смежного модуля 1. Форма и размеры головки 11 и 3 1083 основания 10 замкового элемента 6, а также размеры замкового окна 9 выбирают в зависимости от толщины и высоты разделительной стенки 3 таким образом, чтобы обеспечить оптимальный с точки зрения затрачиваемых усилий и достигаемой надежности замкового соединения режим сборки полового покрытия любой формы и размера невозможность самопроизвольного рассоединения элементов замкового соединения в процессе эксплуатации долговечность элементов замкового соединения, в частности исключение возможности разрыва замкового элемента 6 в области его основания 10 как во время сборки, так и в процессе эксплуатации. При проталкивании каждого из замковых элементов 6 одного модуля 1 в соответствующее ему замковое окно 9 смежного модуля 1 получают надежное соединение. При этом можно получить модульный половой коврик различных размеров и конфигурации без потери гибкости конструкции в целом. Правильный подбор соотношений между размерами разделительных стенок 3, основания 10 и головки 11 замкового элемента 6 исключают повреждение замкового элемента при сборке коврика и в процессе его эксплуатации под воздействием разнонаправленных механических сил, что значительно повышает надежность и долговечность коврика при любых условиях использования. Дугообразный профиль 13 верхних торцевых поверхностей разделительных стенок 3 формирует разноуровневую упругоэластичную поверхность предлагаемого модульного коврика, что способствует как увеличению общей поверхности взаимодействия со ступней ноги, так и улучшению антискользящих свойств, а также повышенной комфортности взаимодействия, что в предполагаемых условиях использования с высокой влажностью является принципиально важным, в частности при использовании в банях, бассейнах, душевых, ванных комнатах и т.п. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
