Способ распыления смеси и устройство для его осуществления

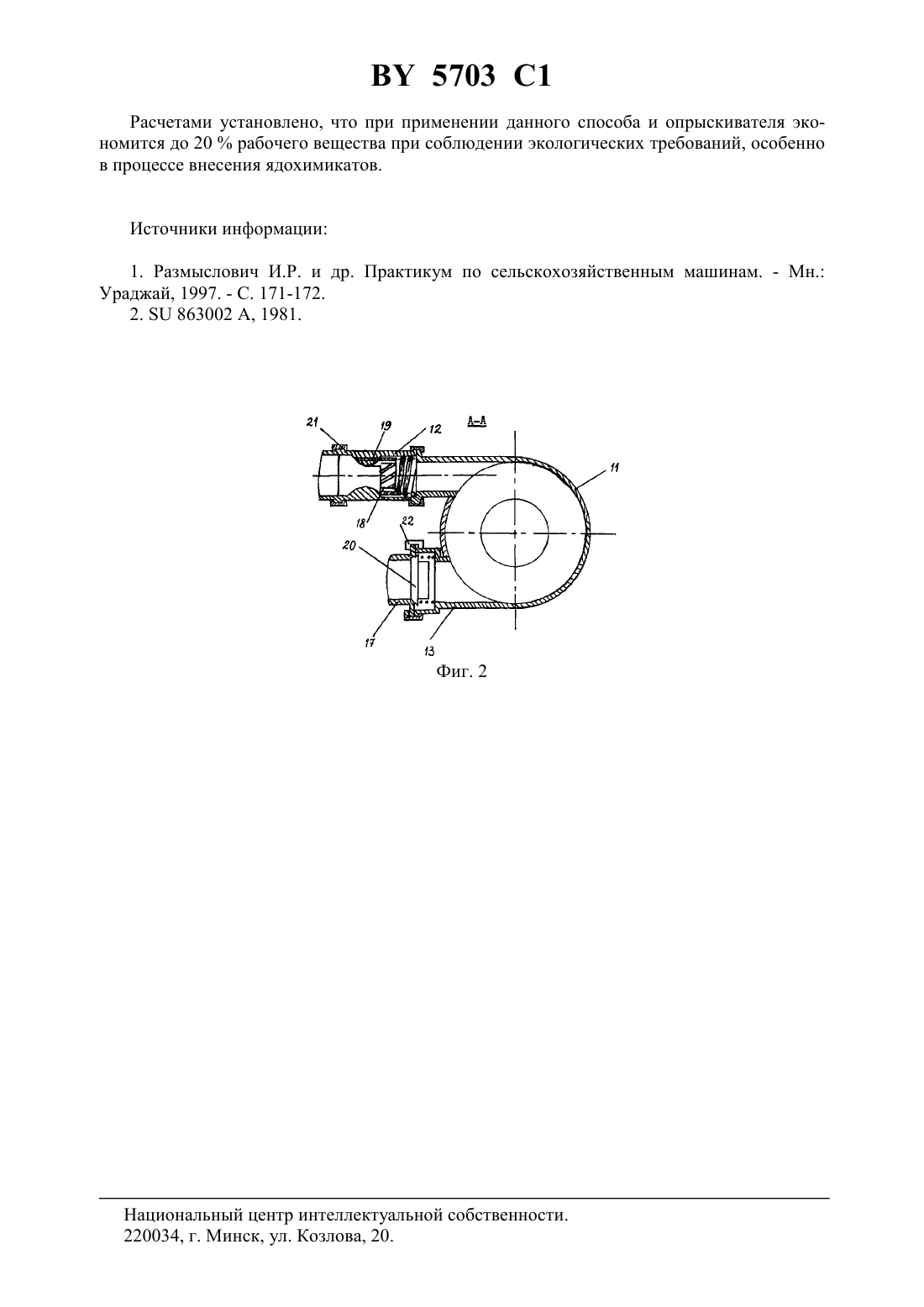

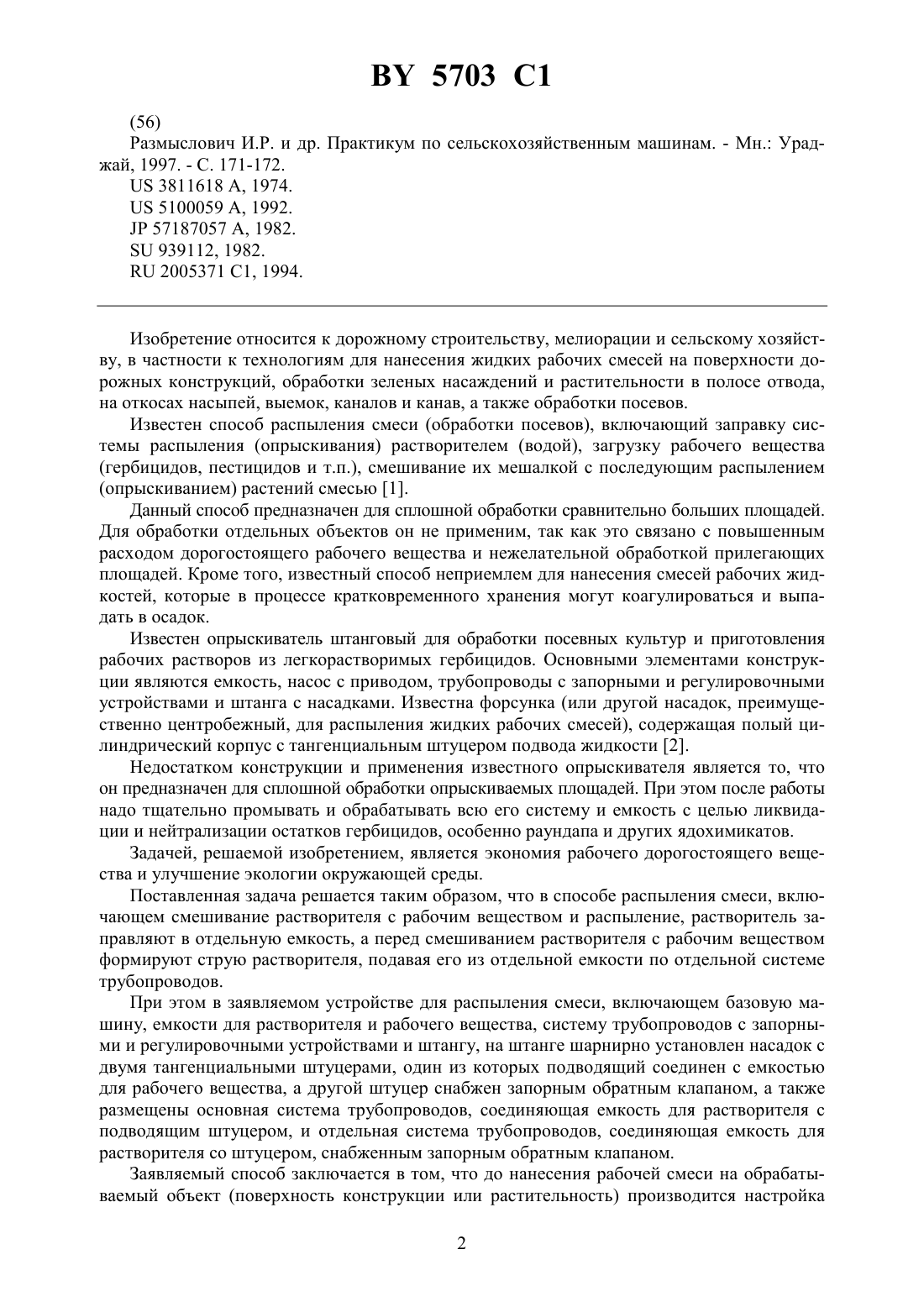

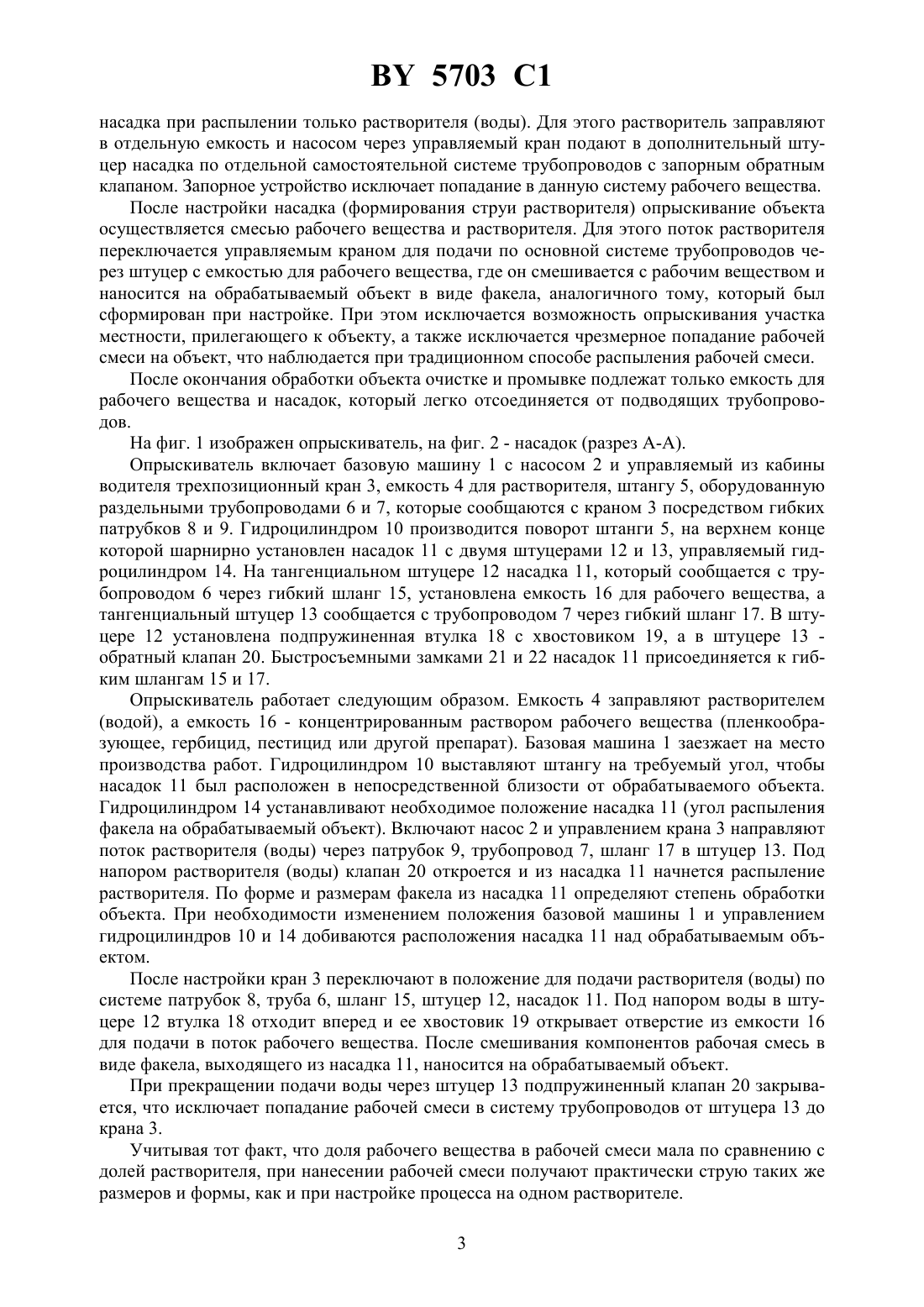

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ РАСПЫЛЕНИЯ СМЕСИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Штабинский Владислав Владиславович Кондратьев Виктор Николаевич Райкевич Николай Григорьевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) 1. Способ распыления смеси, включающий смешивание растворителя с рабочим веществом и распыление, отличающийся тем, что растворитель заправляют в отдельную емкость, а перед смешиванием растворителя с рабочим веществом формируют струю растворителя, подавая его из отдельной емкости по отдельной системе трубопроводов. 2. Устройство для распыления смеси, включающее базовую машину, емкости для растворителя и рабочего вещества, систему трубопроводов с запорными и регулировочными устройствами и штангу, отличающееся тем, что на штанге шарнирно установлен насадок с двумя тангенциальными штуцерами, один из которых подводящий соединен с емкостью для рабочего вещества, а другой штуцер снабжен запорным обратным клапаном, а также размещены основная система трубопроводов, соединяющая емкость для растворителя с подводящим штуцером, и отдельная система трубопроводов, соединяющая емкость для растворителя со штуцером, снабженным запорным обратным клапаном.(56) Размыслович И.Р. и др. Практикум по сельскохозяйственным машинам. - Мн. Ураджай, 1997. - С. 171-172.3811618 , 1974.5100059 , 1992.57187057 , 1982.939112, 1982.2005371 1, 1994. Изобретение относится к дорожному строительству, мелиорации и сельскому хозяйству, в частности к технологиям для нанесения жидких рабочих смесей на поверхности дорожных конструкций, обработки зеленых насаждений и растительности в полосе отвода,на откосах насыпей, выемок, каналов и канав, а также обработки посевов. Известен способ распыления смеси (обработки посевов), включающий заправку системы распыления (опрыскивания) растворителем (водой), загрузку рабочего вещества(гербицидов, пестицидов и т.п.), смешивание их мешалкой с последующим распылением(опрыскиванием) растений смесью 1. Данный способ предназначен для сплошной обработки сравнительно больших площадей. Для обработки отдельных объектов он не применим, так как это связано с повышенным расходом дорогостоящего рабочего вещества и нежелательной обработкой прилегающих площадей. Кроме того, известный способ неприемлем для нанесения смесей рабочих жидкостей, которые в процессе кратковременного хранения могут коагулироваться и выпадать в осадок. Известен опрыскиватель штанговый для обработки посевных культур и приготовления рабочих растворов из легкорастворимых гербицидов. Основными элементами конструкции являются емкость, насос с приводом, трубопроводы с запорными и регулировочными устройствами и штанга с насадками. Известна форсунка (или другой насадок, преимущественно центробежный, для распыления жидких рабочих смесей), содержащая полый цилиндрический корпус с тангенциальным штуцером подвода жидкости 2. Недостатком конструкции и применения известного опрыскивателя является то, что он предназначен для сплошной обработки опрыскиваемых площадей. При этом после работы надо тщательно промывать и обрабатывать всю его систему и емкость с целью ликвидации и нейтрализации остатков гербицидов, особенно раундапа и других ядохимикатов. Задачей, решаемой изобретением, является экономия рабочего дорогостоящего вещества и улучшение экологии окружающей среды. Поставленная задача решается таким образом, что в способе распыления смеси, включающем смешивание растворителя с рабочим веществом и распыление, растворитель заправляют в отдельную емкость, а перед смешиванием растворителя с рабочим веществом формируют струю растворителя, подавая его из отдельной емкости по отдельной системе трубопроводов. При этом в заявляемом устройстве для распыления смеси, включающем базовую машину, емкости для растворителя и рабочего вещества, систему трубопроводов с запорными и регулировочными устройствами и штангу, на штанге шарнирно установлен насадок с двумя тангенциальными штуцерами, один из которых подводящий соединен с емкостью для рабочего вещества, а другой штуцер снабжен запорным обратным клапаном, а также размещены основная система трубопроводов, соединяющая емкость для растворителя с подводящим штуцером, и отдельная система трубопроводов, соединяющая емкость для растворителя со штуцером, снабженным запорным обратным клапаном. Заявляемый способ заключается в том, что до нанесения рабочей смеси на обрабатываемый объект (поверхность конструкции или растительность) производится настройка 2 5703 1 насадка при распылении только растворителя (воды). Для этого растворитель заправляют в отдельную емкость и насосом через управляемый кран подают в дополнительный штуцер насадка по отдельной самостоятельной системе трубопроводов с запорным обратным клапаном. Запорное устройство исключает попадание в данную систему рабочего вещества. После настройки насадка (формирования струи растворителя) опрыскивание объекта осуществляется смесью рабочего вещества и растворителя. Для этого поток растворителя переключается управляемым краном для подачи по основной системе трубопроводов через штуцер с емкостью для рабочего вещества, где он смешивается с рабочим веществом и наносится на обрабатываемый объект в виде факела, аналогичного тому, который был сформирован при настройке. При этом исключается возможность опрыскивания участка местности, прилегающего к объекту, а также исключается чрезмерное попадание рабочей смеси на объект, что наблюдается при традиционном способе распыления рабочей смеси. После окончания обработки объекта очистке и промывке подлежат только емкость для рабочего вещества и насадок, который легко отсоединяется от подводящих трубопроводов. На фиг. 1 изображен опрыскиватель, на фиг. 2 - насадок (разрез А-А). Опрыскиватель включает базовую машину 1 с насосом 2 и управляемый из кабины водителя трехпозиционный кран 3, емкость 4 для растворителя, штангу 5, оборудованную раздельными трубопроводами 6 и 7, которые сообщаются с краном 3 посредством гибких патрубков 8 и 9. Гидроцилиндром 10 производится поворот штанги 5, на верхнем конце которой шарнирно установлен насадок 11 с двумя штуцерами 12 и 13, управляемый гидроцилиндром 14. На тангенциальном штуцере 12 насадка 11, который сообщается с трубопроводом 6 через гибкий шланг 15, установлена емкость 16 для рабочего вещества, а тангенциальный штуцер 13 сообщается с трубопроводом 7 через гибкий шланг 17. В штуцере 12 установлена подпружиненная втулка 18 с хвостовиком 19, а в штуцере 13 обратный клапан 20. Быстросъемными замками 21 и 22 насадок 11 присоединяется к гибким шлангам 15 и 17. Опрыскиватель работает следующим образом. Емкость 4 заправляют растворителем(водой), а емкость 16 - концентрированным раствором рабочего вещества (пленкообразующее, гербицид, пестицид или другой препарат). Базовая машина 1 заезжает на место производства работ. Гидроцилиндром 10 выставляют штангу на требуемый угол, чтобы насадок 11 был расположен в непосредственной близости от обрабатываемого объекта. Гидроцилиндром 14 устанавливают необходимое положение насадка 11 (угол распыления факела на обрабатываемый объект). Включают насос 2 и управлением крана 3 направляют поток растворителя (воды) через патрубок 9, трубопровод 7, шланг 17 в штуцер 13. Под напором растворителя (воды) клапан 20 откроется и из насадка 11 начнется распыление растворителя. По форме и размерам факела из насадка 11 определяют степень обработки объекта. При необходимости изменением положения базовой машины 1 и управлением гидроцилиндров 10 и 14 добиваются расположения насадка 11 над обрабатываемым объектом. После настройки кран 3 переключают в положение для подачи растворителя (воды) по системе патрубок 8, труба 6, шланг 15, штуцер 12, насадок 11. Под напором воды в штуцере 12 втулка 18 отходит вперед и ее хвостовик 19 открывает отверстие из емкости 16 для подачи в поток рабочего вещества. После смешивания компонентов рабочая смесь в виде факела, выходящего из насадка 11, наносится на обрабатываемый объект. При прекращении подачи воды через штуцер 13 подпружиненный клапан 20 закрывается, что исключает попадание рабочей смеси в систему трубопроводов от штуцера 13 до крана 3. Учитывая тот факт, что доля рабочего вещества в рабочей смеси мала по сравнению с долей растворителя, при нанесении рабочей смеси получают практически струю таких же размеров и формы, как и при настройке процесса на одном растворителе. 3 5703 1 Расчетами установлено, что при применении данного способа и опрыскивателя экономится до 20 рабочего вещества при соблюдении экологических требований, особенно в процессе внесения ядохимикатов. Источники информации 1. Размыслович И.Р. и др. Практикум по сельскохозяйственным машинам. - Мн. Ураджай, 1997. - С. 171-172. 2.863002 А, 1981. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
