Устройство для распыления смеси растворителя и рабочего вещества

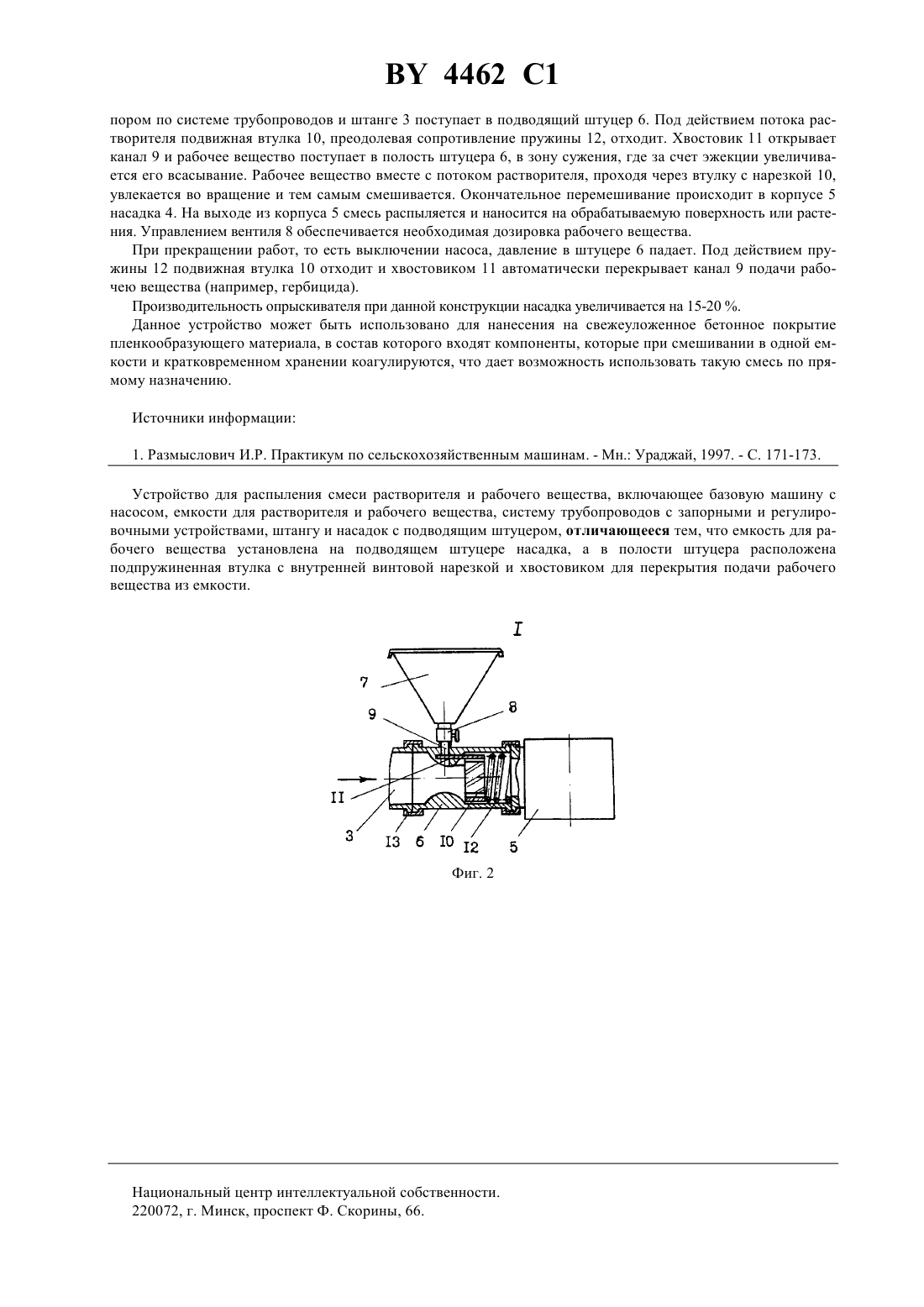

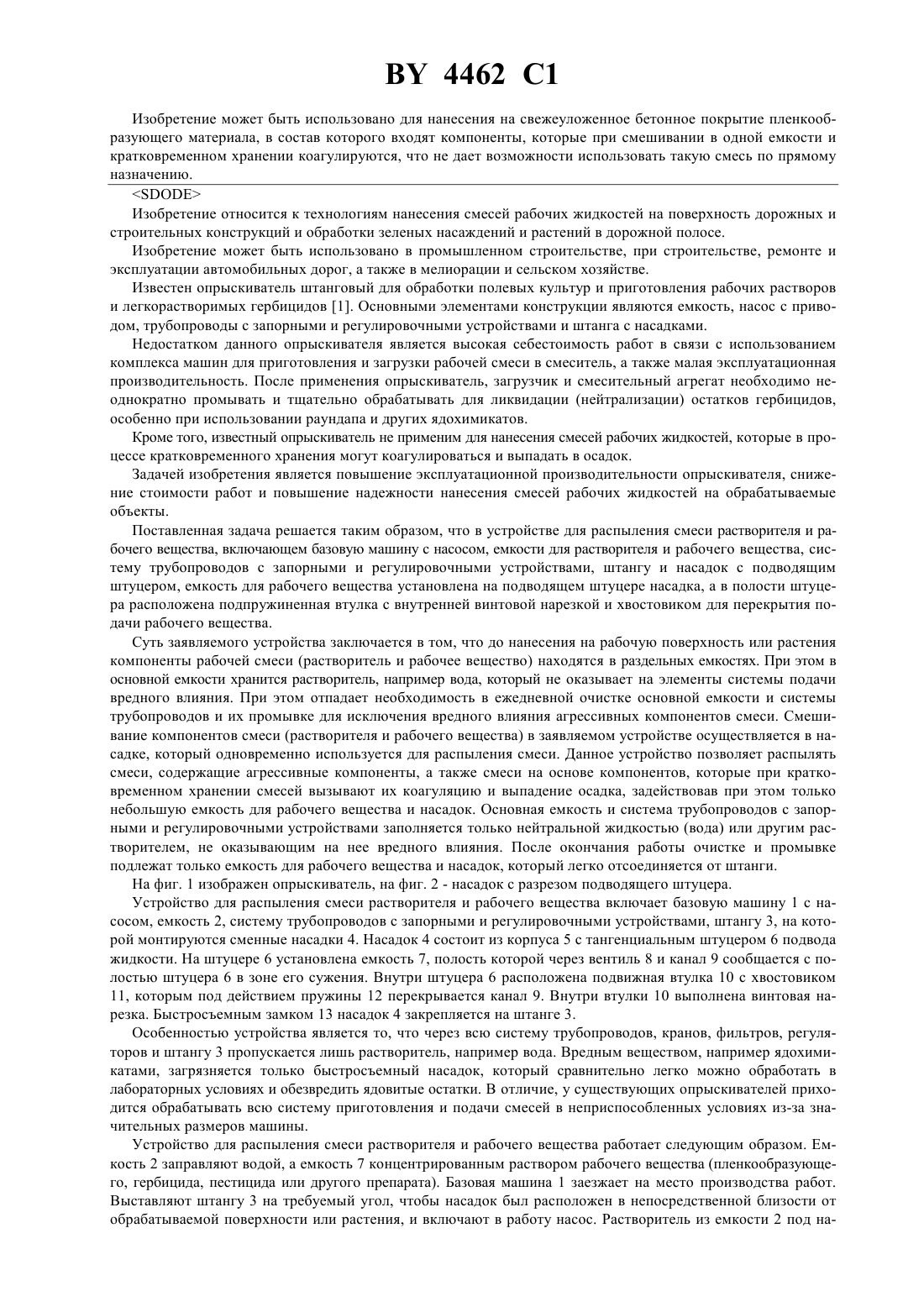

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАСПЫЛЕНИЯ СМЕСИ РАСТВОРИТЕЛЯ И РАБОЧЕГО ВЕЩЕСТВА(71) Заявитель Республиканское предприятие Белорусский научно-исследовательский БелдорНИИ(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научноисследовательский институт БелдорНИИ(56) Размыслович И Практикум по сельскохозяйственным машинам. - Мн. Ураджай, 1997. - С. 171-173,4315600 А, 1982,2015737 1, 1994,2084292 1, 1997,3811618 , 1974,57075167 , 1982.(57) Изобретение относится к технологиям нанесения смесей рабочих жидкостей на поверхность дорожных и строительных конструкций и обработки зеленых насаждений в дорожной полосе. Изобретение может быть использовано в строительстве, при строительстве, ремонте и эксплуатации автомобильных дорог, а также в мелиорации и сельском хозяйстве. Известен опрыскиватель штанговый для обработки полевых культур и приготовления рабочих растворов легкорастворимых гербицидов. Основными элементами конструкции являются емкость, насос с приводом,трубопроводы с запорными и регулировочными устройствами и штанга с насадками. Задачей, решаемой изобретением, является повышение эксплуатационной производительности опрыскивателя, снижение стоимости работ и повышение надежности нанесения рабочих жидкостей на обрабатываемые поверхности. Фиг. 1 Новым в устройстве является то, что емкость с рабочим веществом установлена на подводящем штуцере,а в полости штуцера расположена подпружиненная втулка с внутренней винтовой нарезкой и хвостовиком для перекрытия подачи рабочего вещества из емкости. 4462 1 Изобретение может быть использовано для нанесения на свежеуложенное бетонное покрытие пленкообразующего материала, в состав которого входят компоненты, которые при смешивании в одной емкости и кратковременном хранении коагулируются, что не дает возможности использовать такую смесь по прямому назначению. Изобретение относится к технологиям нанесения смесей рабочих жидкостей на поверхность дорожных и строительных конструкций и обработки зеленых насаждений и растений в дорожной полосе. Изобретение может быть использовано в промышленном строительстве, при строительстве, ремонте и эксплуатации автомобильных дорог, а также в мелиорации и сельском хозяйстве. Известен опрыскиватель штанговый для обработки полевых культур и приготовления рабочих растворов и легкорастворимых гербицидов 1. Основными элементами конструкции являются емкость, насос с приводом, трубопроводы с запорными и регулировочными устройствами и штанга с насадками. Недостатком данного опрыскивателя является высокая себестоимость работ в связи с использованием комплекса машин для приготовления и загрузки рабочей смеси в смеситель, а также малая эксплуатационная производительность. После применения опрыскиватель, загрузчик и смесительный агрегат необходимо неоднократно промывать и тщательно обрабатывать для ликвидации (нейтрализации) остатков гербицидов,особенно при использовании раундапа и других ядохимикатов. Кроме того, известный опрыскиватель не применим для нанесения смесей рабочих жидкостей, которые в процессе кратковременного хранения могут коагулироваться и выпадать в осадок. Задачей изобретения является повышение эксплуатационной производительности опрыскивателя, снижение стоимости работ и повышение надежности нанесения смесей рабочих жидкостей на обрабатываемые объекты. Поставленная задача решается таким образом, что в устройстве для распыления смеси растворителя и рабочего вещества, включающем базовую машину с насосом, емкости для растворителя и рабочего вещества, систему трубопроводов с запорными и регулировочными устройствами, штангу и насадок с подводящим штуцером, емкость для рабочего вещества установлена на подводящем штуцере насадка, а в полости штуцера расположена подпружиненная втулка с внутренней винтовой нарезкой и хвостовиком для перекрытия подачи рабочего вещества. Суть заявляемого устройства заключается в том, что до нанесения на рабочую поверхность или растения компоненты рабочей смеси (растворитель и рабочее вещество) находятся в раздельных емкостях. При этом в основной емкости хранится растворитель, например вода, который не оказывает на элементы системы подачи вредного влияния. При этом отпадает необходимость в ежедневной очистке основной емкости и системы трубопроводов и их промывке для исключения вредного влияния агрессивных компонентов смеси. Смешивание компонентов смеси (растворителя и рабочего вещества) в заявляемом устройстве осуществляется в насадке, который одновременно используется для распыления смеси. Данное устройство позволяет распылять смеси, содержащие агрессивные компоненты, а также смеси на основе компонентов, которые при кратковременном хранении смесей вызывают их коагуляцию и выпадение осадка, задействовав при этом только небольшую емкость для рабочего вещества и насадок. Основная емкость и система трубопроводов с запорными и регулировочными устройствами заполняется только нейтральной жидкостью (вода) или другим растворителем, не оказывающим на нее вредного влияния. После окончания работы очистке и промывке подлежат только емкость для рабочего вещества и насадок, который легко отсоединяется от штанги. На фиг. 1 изображен опрыскиватель, на фиг. 2 - насадок с разрезом подводящего штуцера. Устройство для распыления смеси растворителя и рабочего вещества включает базовую машину 1 с насосом, емкость 2, систему трубопроводов с запорными и регулировочными устройствами, штангу 3, на которой монтируются сменные насадки 4. Насадок 4 состоит из корпуса 5 с тангенциальным штуцером 6 подвода жидкости. На штуцере 6 установлена емкость 7, полость которой через вентиль 8 и канал 9 сообщается с полостью штуцера 6 в зоне его сужения. Внутри штуцера 6 расположена подвижная втулка 10 с хвостовиком 11, которым под действием пружины 12 перекрывается канал 9. Внутри втулки 10 выполнена винтовая нарезка. Быстросъемным замком 13 насадок 4 закрепляется на штанге 3. Особенностью устройства является то, что через всю систему трубопроводов, кранов, фильтров, регуляторов и штангу 3 пропускается лишь растворитель, например вода. Вредным веществом, например ядохимикатами, загрязняется только быстросъемный насадок, который сравнительно легко можно обработать в лабораторных условиях и обезвредить ядовитые остатки. В отличие, у существующих опрыскивателей приходится обрабатывать всю систему приготовления и подачи смесей в неприспособленных условиях из-за значительных размеров машины. Устройство для распыления смеси растворителя и рабочего вещества работает следующим образом. Емкость 2 заправляют водой, а емкость 7 концентрированным раствором рабочего вещества (пленкообразующего, гербицида, пестицида или другого препарата). Базовая машина 1 заезжает на место производства работ. Выставляют штангу 3 на требуемый угол, чтобы насадок был расположен в непосредственной близости от обрабатываемой поверхности или растения, и включают в работу насос. Растворитель из емкости 2 под на 4462 1 пором по системе трубопроводов и штанге 3 поступает в подводящий штуцер 6. Под действием потока растворителя подвижная втулка 10, преодолевая сопротивление пружины 12, отходит. Хвостовик 11 открывает канал 9 и рабочее вещество поступает в полость штуцера 6, в зону сужения, где за счет эжекции увеличивается его всасывание. Рабочее вещество вместе с потоком растворителя, проходя через втулку с нарезкой 10,увлекается во вращение и тем самым смешивается. Окончательное перемешивание происходит в корпусе 5 насадка 4. На выходе из корпуса 5 смесь распыляется и наносится на обрабатываемую поверхность или растения. Управлением вентиля 8 обеспечивается необходимая дозировка рабочего вещества. При прекращении работ, то есть выключении насоса, давление в штуцере 6 падает. Под действием пружины 12 подвижная втулка 10 отходит и хвостовиком 11 автоматически перекрывает канал 9 подачи рабочею вещества (например, гербицида). Производительность опрыскивателя при данной конструкции насадка увеличивается на 15-20 . Данное устройство может быть использовано для нанесения на свежеуложенное бетонное покрытие пленкообразующего материала, в состав которого входят компоненты, которые при смешивании в одной емкости и кратковременном хранении коагулируются, что дает возможность использовать такую смесь по прямому назначению. Источники информации 1. Размыслович И Практикум по сельскохозяйственным машинам. - Мн. Ураджай, 1997. - С. 171-173. Устройство для распыления смеси растворителя и рабочего вещества, включающее базовую машину с насосом, емкости для растворителя и рабочего вещества, систему трубопроводов с запорными и регулировочными устройствами, штангу и насадок с подводящим штуцером, отличающееся тем, что емкость для рабочего вещества установлена на подводящем штуцере насадка, а в полости штуцера расположена подпружиненная втулка с внутренней винтовой нарезкой и хвостовиком для перекрытия подачи рабочего вещества из емкости. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
