Устройство для распыления порошковых полимерных материалов

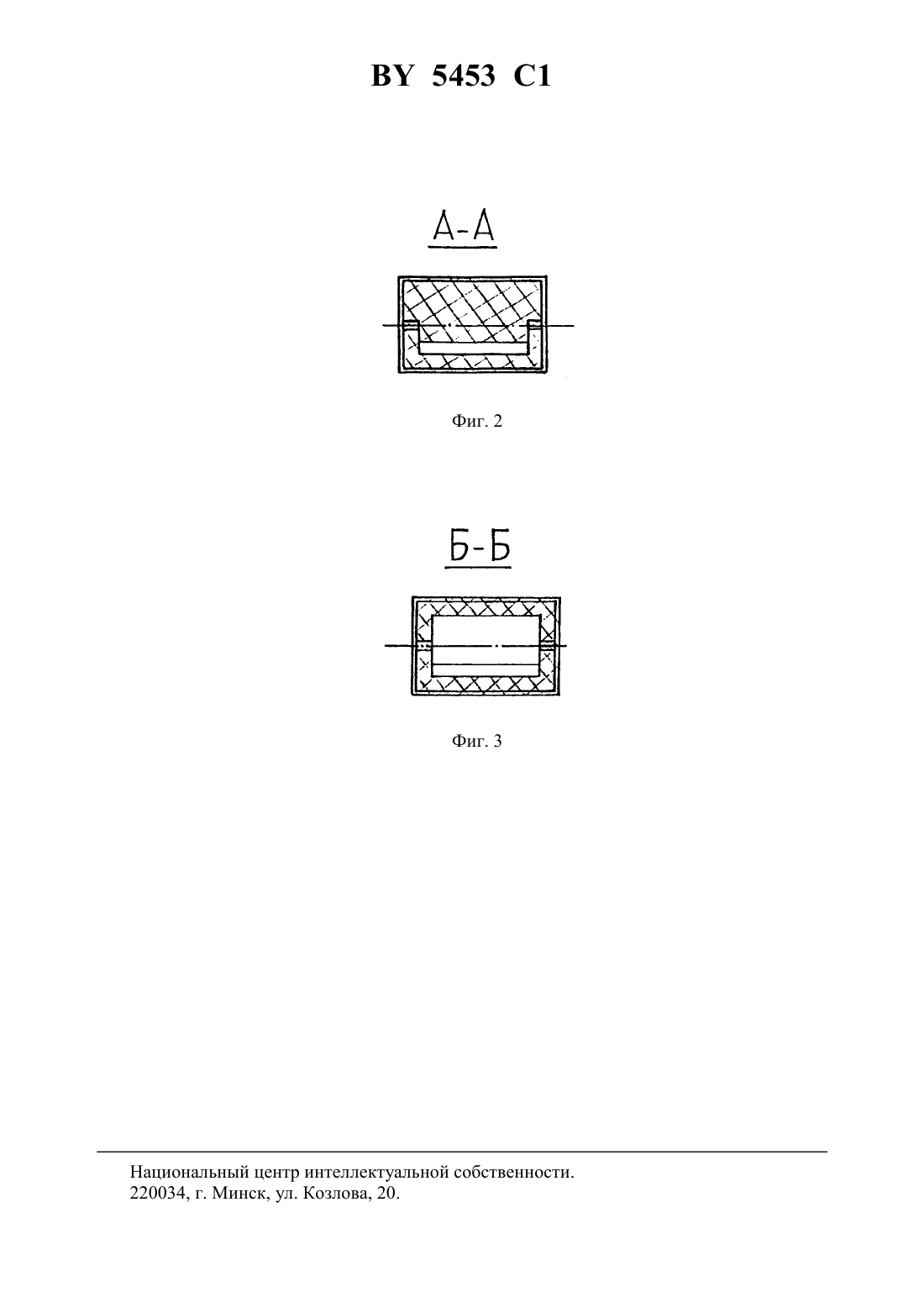

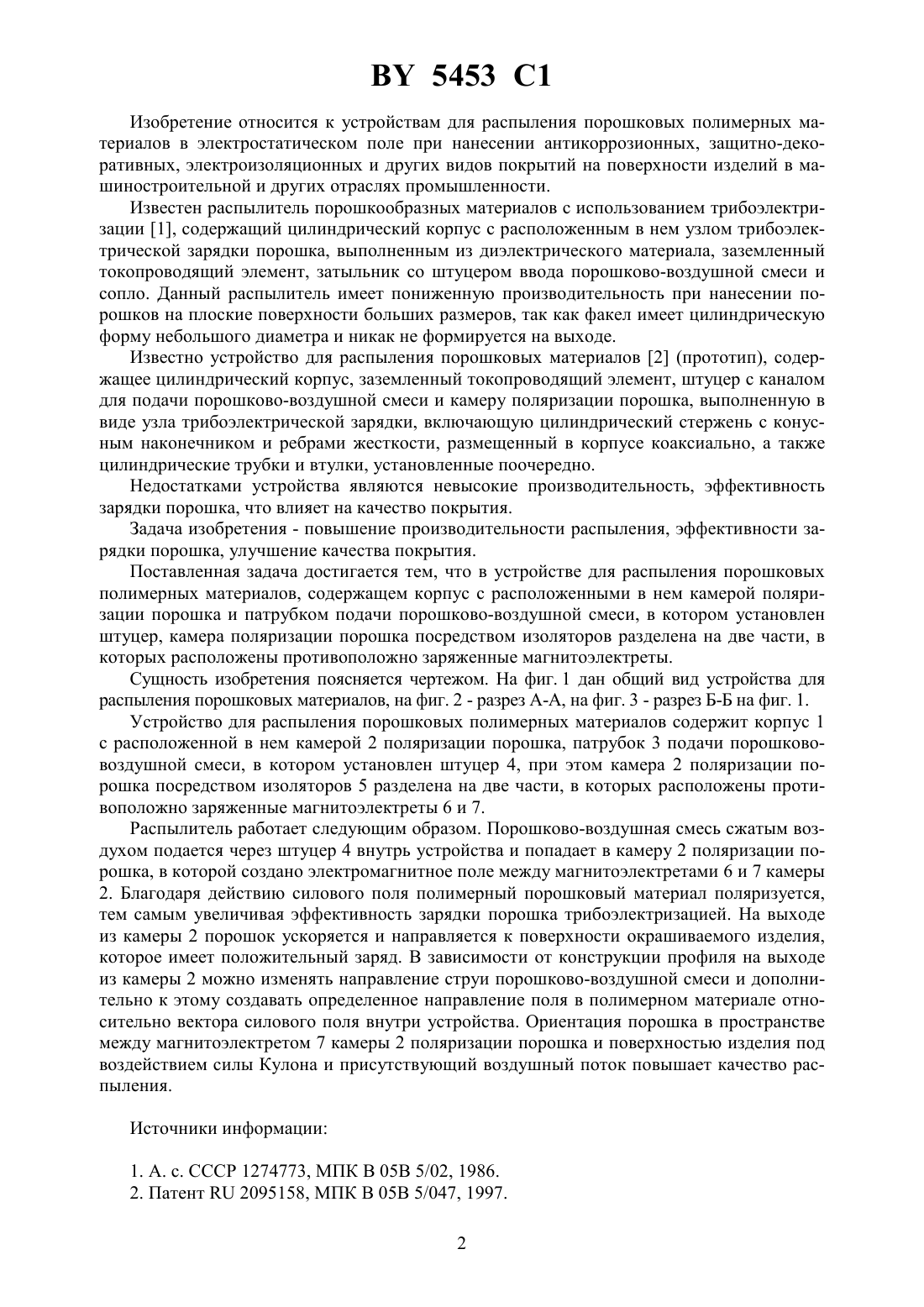

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАСПЫЛЕНИЯ ПОРОШКОВЫХ ПОЛИМЕРНЫХ МАТЕРИАЛОВ(71) Заявитель Белорусский национальный технический университет(72) Авторы Пашин Александр Дмитриевич Шинкаренко Алексей Михайлович(73) Патентообладатель Белорусский национальный технический университет(57) Устройство для распыления порошковых полимерных материалов, содержащее корпус с расположенными в нем камерой поляризации порошка и патрубком подачи порошково-воздушной смеси, в котором установлен штуцер, отличающееся тем, что камера поляризации порошка посредством изоляторов разделена на две части, в которых расположены противоположно заряженные магнетоэлектреты. 5453 1 Изобретение относится к устройствам для распыления порошковых полимерных материалов в электростатическом поле при нанесении антикоррозионных, защитно-декоративных, электроизоляционных и других видов покрытий на поверхности изделий в машиностроительной и других отраслях промышленности. Известен распылитель порошкообразных материалов с использованием трибоэлектризации 1, содержащий цилиндрический корпус с расположенным в нем узлом трибоэлектрической зарядки порошка, выполненным из диэлектрического материала, заземленный токопроводящий элемент, затыльник со штуцером ввода порошково-воздушной смеси и сопло. Данный распылитель имеет пониженную производительность при нанесении порошков на плоские поверхности больших размеров, так как факел имеет цилиндрическую форму небольшого диаметра и никак не формируется на выходе. Известно устройство для распыления порошковых материалов 2 (прототип), содержащее цилиндрический корпус, заземленный токопроводящий элемент, штуцер с каналом для подачи порошково-воздушной смеси и камеру поляризации порошка, выполненную в виде узла трибоэлектрической зарядки, включающую цилиндрический стержень с конусным наконечником и ребрами жесткости, размещенный в корпусе коаксиально, а также цилиндрические трубки и втулки, установленные поочередно. Недостатками устройства являются невысокие производительность, эффективность зарядки порошка, что влияет на качество покрытия. Задача изобретения - повышение производительности распыления, эффективности зарядки порошка, улучшение качества покрытия. Поставленная задача достигается тем, что в устройстве для распыления порошковых полимерных материалов, содержащем корпус с расположенными в нем камерой поляризации порошка и патрубком подачи порошково-воздушной смеси, в котором установлен штуцер, камера поляризации порошка посредством изоляторов разделена на две части, в которых расположены противоположно заряженные магнитоэлектреты. Сущность изобретения поясняется чертежом. На фиг. 1 дан общий вид устройства для распыления порошковых материалов, на фиг. 2 - разрез А-А, на фиг. 3 - разрез Б-Б на фиг. 1. Устройство для распыления порошковых полимерных материалов содержит корпус 1 с расположенной в нем камерой 2 поляризации порошка, патрубок 3 подачи порошкововоздушной смеси, в котором установлен штуцер 4, при этом камера 2 поляризации порошка посредством изоляторов 5 разделена на две части, в которых расположены противоположно заряженные магнитоэлектреты 6 и 7. Распылитель работает следующим образом. Порошково-воздушная смесь сжатым воздухом подается через штуцер 4 внутрь устройства и попадает в камеру 2 поляризации порошка, в которой создано электромагнитное поле между магнитоэлектретами 6 и 7 камеры 2. Благодаря действию силового поля полимерный порошковый материал поляризуется,тем самым увеличивая эффективность зарядки порошка трибоэлектризацией. На выходе из камеры 2 порошок ускоряется и направляется к поверхности окрашиваемого изделия,которое имеет положительный заряд. В зависимости от конструкции профиля на выходе из камеры 2 можно изменять направление струи порошково-воздушной смеси и дополнительно к этому создавать определенное направление поля в полимерном материале относительно вектора силового поля внутри устройства. Ориентация порошка в пространстве между магнитоэлектретом 7 камеры 2 поляризации порошка и поверхностью изделия под воздействием силы Кулона и присутствующий воздушный поток повышает качество распыления. Источники информации 1. А. с. СССР 1274773, МПК В 05 В 5/02, 1986. 2. Патент 2095158, МПК В 05 В 5/047, 1997. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
