Способ изготовления разливочного приспособления контейнера

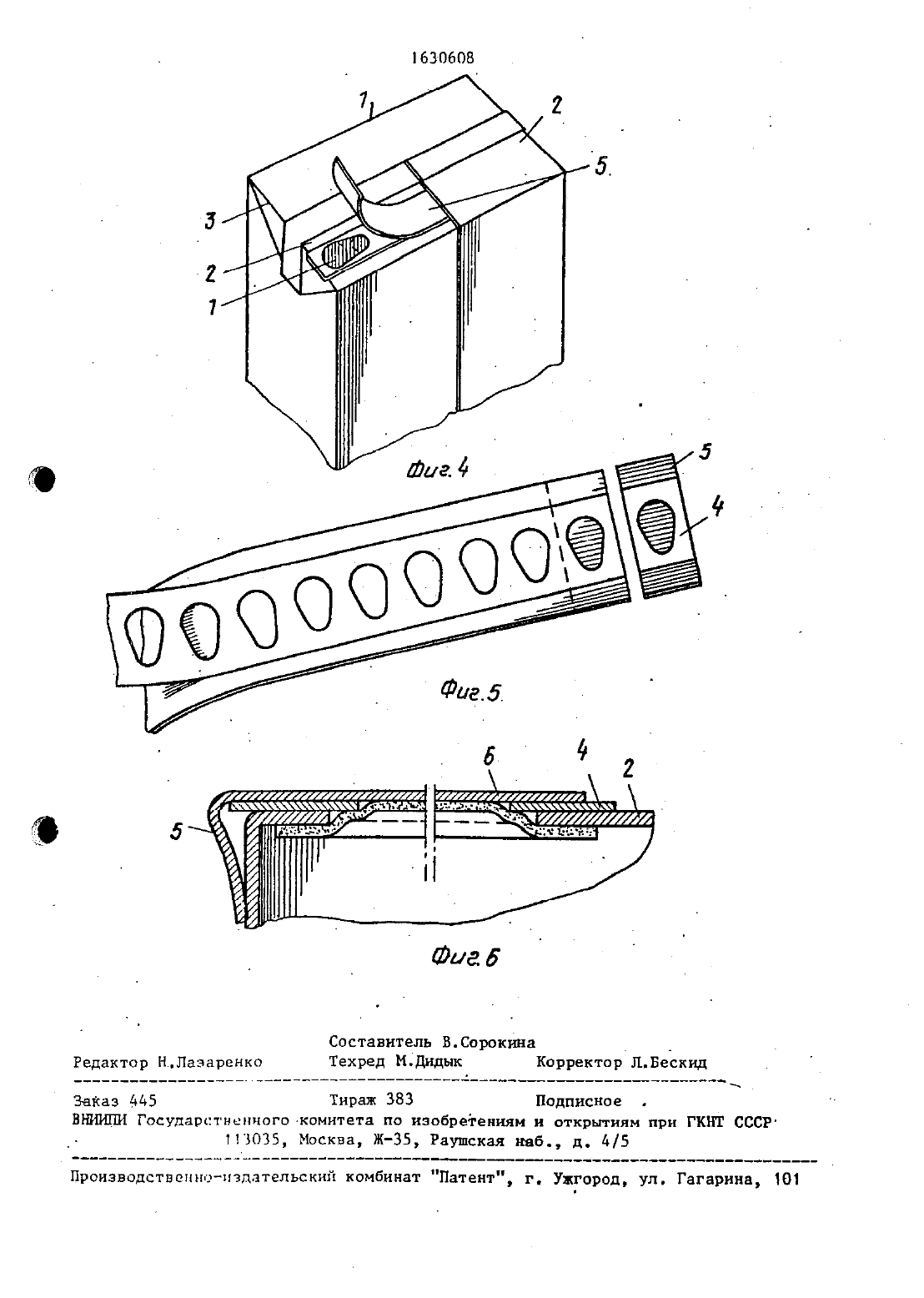

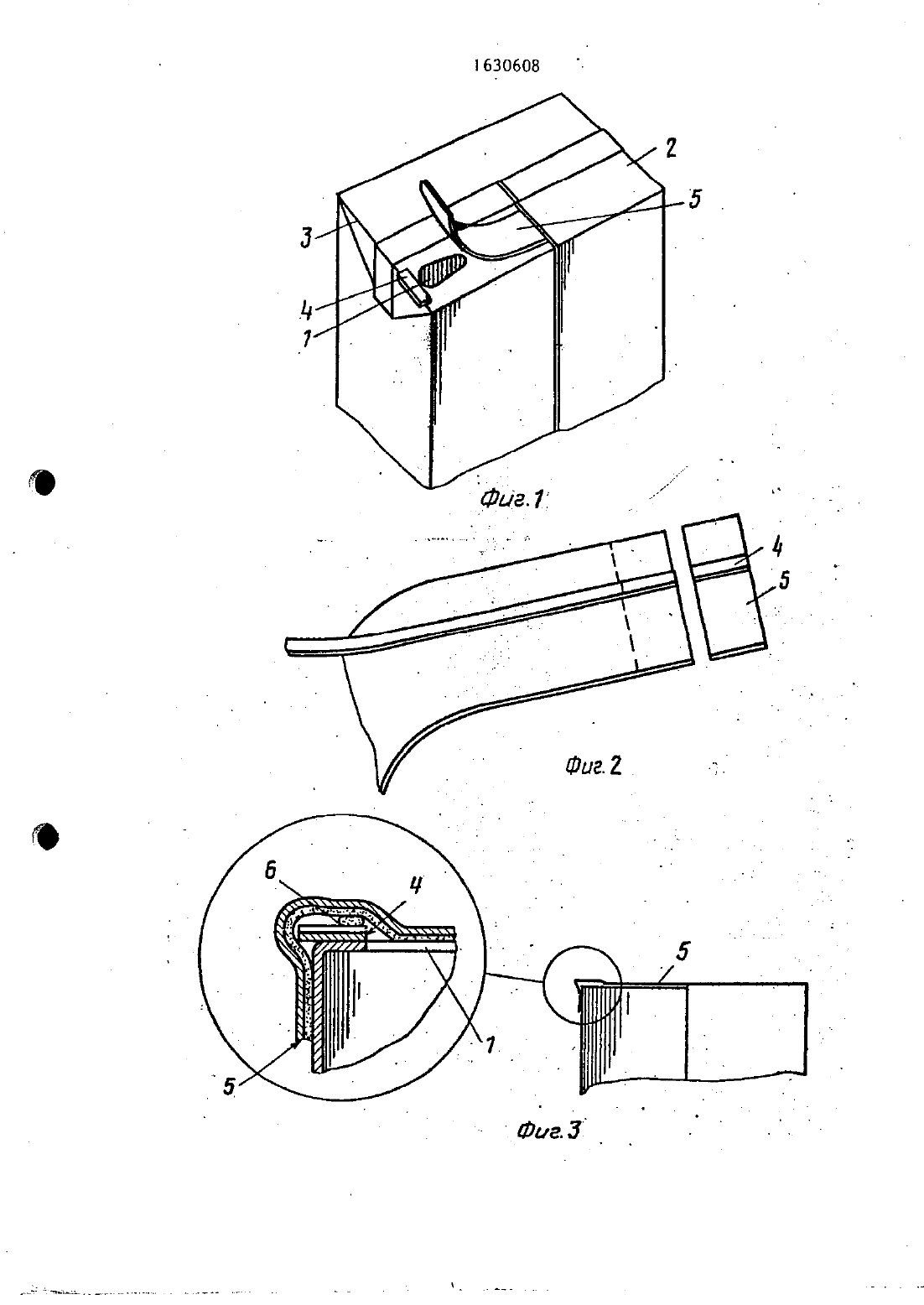

гхЕг-истриеовдн в РЕСПУБЛИКЕ хд РУСЬ пдтент ы 922ГОСМДАРСТВЕНЙЫЙ НОМИТЕТ ПО ИЗОБРЕГЕНИЯМ И ОТНРЫГИЯМ3 (за) сносов изготовившая РАЗЛИВОЧНО- 3 Зто пгиспосовпвния КОНТЕЙНЕРА (57) Изобретение относится к упаковке частности К ИЗГОТОВЛВНИ кондЮ Изобретение относится к упаковке,в частности к изготовлению контейнеров для жидкостей, иеющи разливоч.ное приспособление. 1На фиг.1 изображена верхняя часть контейнера с открытый разлилочнм приспособлением на фиг.2 тдетаЛЪ Р 89-лиочного приспособления на фиг.3 ЧЕСТЬ РЗЗЛИНОЧНОГО приспособлення сечение в вертикалъной плоскости на фиг.д -верхняя часть контейера с открытым разливочным приспособлениен.вариант выполнения на фиг.5 деталь разлишочного приспособления по фит.д на фиг.6 равливочное приспособление по фиг.д, сечение.Упаковочный контейнер изготавливают из гибкой слоистой структуры, тейнеров для жидкостей, имеющи Ьаз ливочное приспособление. Цель изобре-д тения упрощение изготовления. В 7дупаковочном контейнере в верхней дстенке возле его ребра вышолняютраздливочное отверстие. Перед прижреплением к верхней стенке контейера отрыной покровной полости, перекрывающей раэливочное отверстие, на ней закрепляют раэлмвочную закранку которую затем прижрепляют к верхней стенке контейнера совместно с отрыв ной покровной полоской. Соединение между отрьшной покровной полоской иКОТОРЕЯ СОДЕРЖИТ СЛОИ УМЗГИ И ТЕРмопластиов. Слоистый материал подапется к упаковочной машине в виде полотна, из которого формнруюттрубу заполняемуш.затем жидким содержимы например молоком. Затем трубу с по НИ подвергают обработке в отношениимощью зажиов разделяют через равные промежутки на отдельные емкости, кот торые затем отделяют одну от другой, формы, преобразуя вконтейнеры В форме параллелепипеда. Контейнер имеет рааливочное приспо-собление включающее отверстие 1 вверхней стенке 2 контейера возле его ( ребра 3, раэпщвочную закраину Д н отрыъную покровную полоску 5, перекръгвающую разливочную закраину и отверстие 1. Для изготовления разливочногоде рропплшт птперсТне отрывиуш покровную полоску Н разлпиочную закраину выполняют в виде отдельногб Удлп.-Для этого перед прикреплением отоывной 5 покровной полоски к верхней стенке контейнера на ней закрепляют равлпвочную закраину д посредством уплотнителя(герметизирующей мастики Б). Причем соединяют заготовки этих Деталей в О виде-полотна, а затем посредством поперечньж разрезов разделяют так, что полунаются отрывные покровные полос ки 5 с разливочньгми эакраинамтт 4 же ЛЗЕМОЙ КПНРННЬЯ. ЗЗТЕМ РЭЗЛНВОЧНУЗП ЗЗК 5 дранну 4 совместно с отрывной покровной полоской 5 прикрепляют к верхнейстенке 2 контейнера так, что соединение между отрьшной покровной полоскойстенкой 2 контейнера. Отрьшная покровная полоска 5 может быть выполнена из нескольких слоев, например из Ълоя алюминиевой фольги н слоя термо 25 пластичного материала (полиэтилена),обращенного к контейнеру (фнг.3). Разливочная закраина 4 также содержит два слоя один из поливинилхлорида, а другой, который должен подсое 30 диняться к контейнерУ из полиэтилена или другого-термопластичного натериала. Отрывная покровная полоска 5 уплотняется с материалом упаковочноъ го контейнера вокруг разлпвочного от- 35 верстия 1 посредством тепловой герметизаиии слоев термопластичного материала (полиэтилена) покровной полос и материала упаковочного контейне, обращенных один к другому. Нижний до слой разливочной закраины также хороч шо оцеплен за счт тепловой герметизации с материалом контейнера. В то же время сушеные разливочной эакраич ны д с отрывной покровной полоской д 5 5 посредством мастики 6 менее прочно Предпочтительно мастику 6 наносят на часть поверхности разливочной закраины Д, наиболее близко расположенную к разливочномуотверстиюА 1.для дополнительной гарантии того, 50 чтобы разливочння закраина Й не сопровождала отрывнуш покровную полорКУ 5 при открывании разливочного приспоаизбиения целесогэбаэазато использовать 5которой снижаются под воздействием повъшенной влажности.Согласно другому варианту выполне-ННЯ (ФНГ.д) разлипочнос приспособление изготавливают с разливочной закранной д, расположеннойвокруг разливочного отверстия 1 в контейнере.Кромка разливочной закраины дтак же,как и в первом варианте, выступает на несколько миллиметров за ребро 3 контейнера. Предпочтительно в этом случае, чтобы отверстие в разливочной закраине было несколько меньше,чем отверстие в материале контейнера. Разлиочную закраину д соединяют с внутренним непроницаемьш жидкостью слоем контейнера. Этот слой может бьшъ образован из внутреннего пластикового покрытия материала контейнера Либо из отдельной полосы материала. В этом варианте выполнения так же,как и в первом, разливочную закраину 4 и отрывную покровную полоску 5 скрепляют вместе с помощью мастики 6,а уже потом их закрепляют посредством тепловой герметизации на контейнерв.Изобретение позволяет рационально и эффективно изготавливать контейет РЫ С РЗЗЛИВОЧНЬМ ПРИСПОСОБЛЕНИЕМ,имеющим разливочную закраину.Способ изготовления разливочного приспособления контейнера, включающий пробивание отверстия в верхней стенке контейнера возле его ребра,изготовленнеразлиочной закраины И прикрепление к верхней стенке контейигра отрывной покровной полоски, це рекрывающей отверстие И разливочную закраину, 0 т л ич.а ю щ и й с я тем, что, с Целью упрощения изготовления, перед приреплением к верхней стенке контейнера отрывной покровной полоски на ней закрепляют с помощью уплотнителя разливочную закраину, коч торую затем прикрепляют к верхней стенке контейнера совместно с отрьш ной покровной полоской так, что сое- динение между отрывной покровной полог 1 койвяразливочной закраииойслабее,чем соединение последнейс верхней стен кой контейнера.Составитель В.Сорокйна Редактор Н.Лаэаренко Техред Мьдидык Корректор П.БеСКНдзаказ 445 Тираж 383 Подписное ВНИИПИ Государственного комитета по изобреениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская нвб. д. 4/5
