Разбрасыватель удобрений
Текст

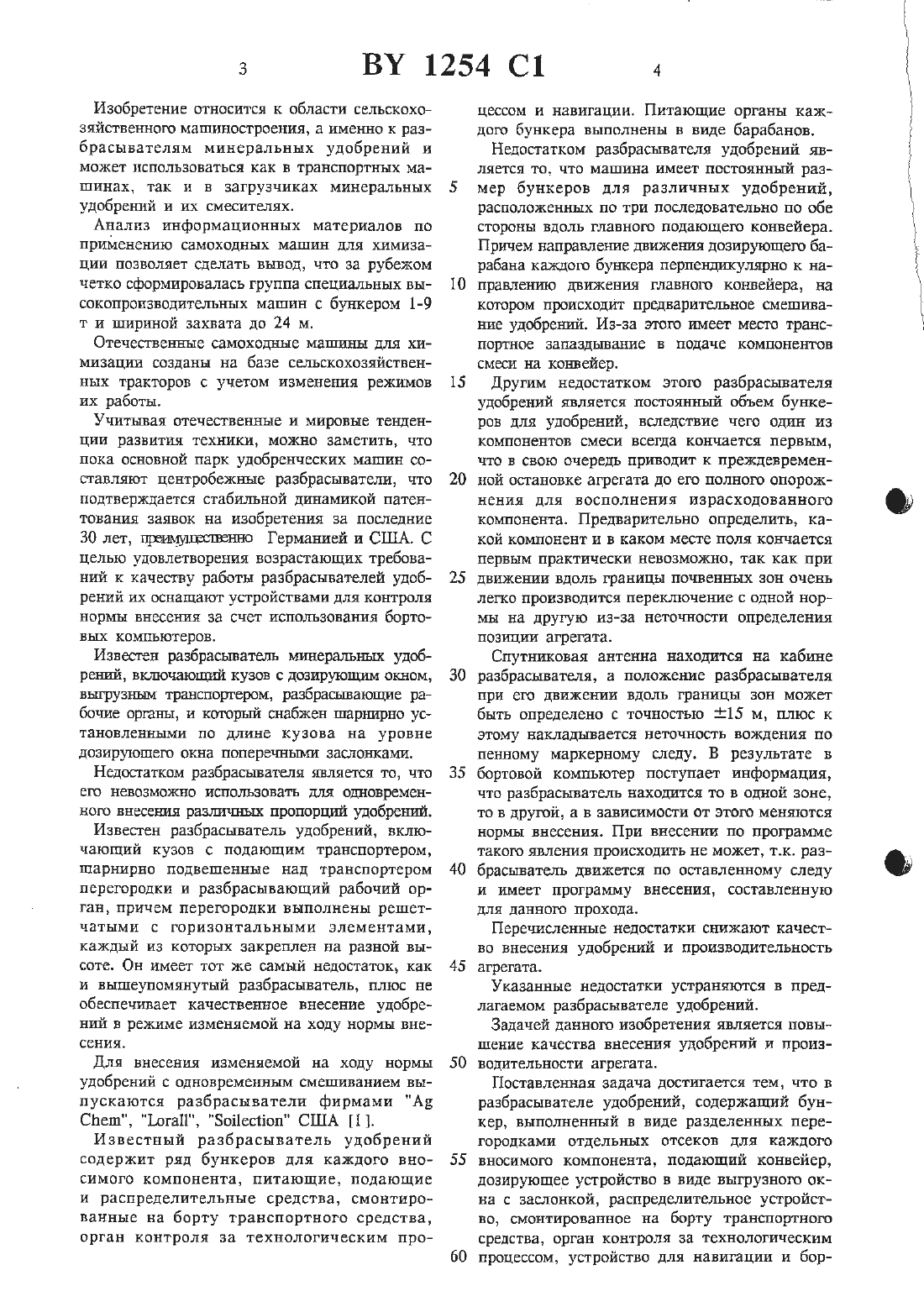

(12) госудвгстввннов пдтвнтнов ведомство РЕСПУБЛИКИ ввмгусь(71) Заявители Скотников А.В. (ВЧ), До налъд Мак Грант (ИЗ)(72) Авторы Скотников А.В. (ВТ), Доналвд Мак Грант (ПБ)(73) Патентообладатели Скотъшков Андрей Валерьевич (ВУ), Дональд Мак ГратРазбрасыватель удобрений, содержащий бункер, выполненный в виде разделенных перегородками отдельных отсеков для каждою вносимого компонента, подающий конвейер,Дозирующее устройство, выполненное в виде выгрузвото окна с заслонкой, распределительное устройство, смонтированное на борту транспортного средства, орган контроля за техи нологическим процессом, устройство для навигации и бортовую ЭВМ, отличающийся тем,что перегородки установлены с возможностью поперечного перемещения относительно продольной оси подающего конвейера, при этом каждый отсек снабжен выгрузным окном с заЧ. слонкой, каждая из которых имеет независи 10 мый привод перемещения.Изобретение относится к области сельскохозяйственного машиностроения, а именно к разбрасывателям минеральных удобрений и может использоваться как в транспортных машинах, так и в загрузчикак минеральных удобрений и их смесителях.Анализ информационных материалов по применению самоходных машин для химизации позволяет сделать вывод, что за рубежом четко сформировалась группа специальных высокопроизводительных машин с бункером 1-9 т и Шириной захвата до 24 м.Отечественные самоходные машины для химизации созданы на базе сельскохозяйственных тракторов с учетом изменения режимов их работы.Учитывая отечественные и мировые тенденции развития техники, можно заметить, что пока основной парк удобренческих машин составляют центробежные разбрасыватели, что подтверждается стабильной динамикой патентования заявок на изобретения за последние 30 лет,Германией и США. С целью удовлетворения возрастающих требований к качеству работы разбрасывателей удобрений их оснащают устройствами для контроля нормы внесения за счет использования бортовых компьютеров.Известен разбрасыватель тиинерадгьтгьтх удобреьшй, включающий кузов с дозирующим окном,вытрузньш транспортером, разбрасьгвающие работше органы, и который снабжен Шарнирно установленными по длине кузова на уровне дозирующего окна поперечными заслонками.Недостатком разбрасывателя является то, что его невозможно использовать для одновременното внесения разлит-пнях пропорций удобрений.Известен разбрасыватель удобрений, включающий кузов с подающим транспортером,шарннрно подвешенные над транспортером перегородки и разбрасывающий рабочий орган, причем перегородки выполнены решетчатыми с горизонтальными элементами,каждый из которых закреплен на разной высоте. Он имеет тот же самый недостаток, как и вышеупомянутый разбрасыватель, плюс не обеспечивает качественное внесение удобрений в режиме изменяемой на ходу нормы внесения.Для внесения изменяемой на ходу нормы удобрений с одновременным смешиванием выпускаются разбрасыватели фирмами А С 11 еш, ЪлгаП, 5 о 11 ест 1 оп США 1 1.Известный разбрасыватель удобрений содержит ряд бункеров для каждого вносимого компонента, питающие, подающие и распределительные средства, смонтированные на борту транспортного средства,орган контроля за технологическим про 10Цессом и навигации. Питающие органы каждого бункера выполнены в виде барабанов.Недостатком разбрасывателя удобрений является то, что машина имеет постоянный размер бункеров для различных удобрений,расположенных по три последовательно по обе СТОРОНЫ ВДОЛЬ ГЛЗВНОГО ПОДНЮЩГО конвейера. Причем направление движештя дозирующего барабана калщого бункера перпендикулярно к направлению движения главною конвейера, на котором происходит предварительное смешивание удобреьпгпй. Из-за этого имеет место транспортное запаздывание в подаче компонентов смеси на когтвейер.Другим недостатком этого разбрасывателя удобрений является постоянный объем бункеров для удобрений, вследствие чего один из компонентов смеси всегда кончается первым,что в свою очередь приводит к преждевременной остановке агрегата до его полного опорожнения для восполнения израсходованного компонента. Предварительно определить, какой компонент и в каком месте поля кончается первым практически невозможно, так как при движении вдоль границы почвенных зон очень легко производится переключение с одной нормы на другую из-за неточности определения позгщии агрегата.Спутниковая антенна находится на кабине разбрасыватели, а положение разбрасывателя при его движении вдоль границы зон может быть определено с точностью 115 м, плюс к этому накладывается неточность вождения по ленному маркерному следу. В результате в бортовой компьютер поступает информация,что разбрасыватель находится то в одной зоне,то в другой, а в зависимости от этого меняются нормы внесения. При внесении по программе такого явления происходить не может, т.к. разбрасыватель движется по оставлет-Шому следу и имеет программу внесения, составленную для данного прохода.Перечисленные недостатки снижают качество внесения удобрений и производительность агрегата.Указанные недостатки устраняются в предлагаемом разбрасывателе удобрений.Задачей данного изобретения является повышение качества внесения удобрений и производительности агрегата.Поставленная задача достигается тем, что в разбрасывателе удобрений, содержащий бункер, выполненный в виде разделенных перегородками отдельных отсеков для каждого вносимого компонента, подающий конвейер,дозирующее устройство в виде выгрузното окна с заслонкой, распределительное устройство, смонтированное на борту транспортного средства, орган контроля за технологическим процессом, устройство для навигации и бор 5 ВУ 1254 С 1 втовую ЭВМ. Причем перегородки установлены с возможностью поперечного перемещения отНОСИТВЛЬНО ОСИ ПОДБЮЩВГО КОНВЕЙВРЗ, ПРИ этом каждый отсек снабжен выгрузным окном с заслонкой, каждая из которых имеет незаВИСИМЫЙ ПРИВОД ПЕРЕМЕЩЕНИЕ.Вьшогшение перегородок бункера подвижными ПОЗВОЛЯЕТ ИЗМВНИТЪ объем КЗЖДОГО КОМПОНЕНТЕ до нужной ведшчшш при внесении удобрений по программе, или разд-пивных доз удобрений при смешивании на ходу. Подвижные перегородки внутри общего бункера позволяют загружать агрегат РЗЗЛИЧНЫМИ КОМПОНСНТЗМИ И ВНОСИТЬ удобрения для его полного опорожнеъшя всех отсеков буъпсера одновременно.Вьшодшевие дозирующего органа в виде выгрузнык окон с заслонками, усгановлеъшых в торце каждого отсека задней общей стешси бункера с независимым приводом каждой из них обеспечивает сбалансированную подачу вносимых и смешиваемых компонентов к распределительным шш разбрасывающива органам.Разбрасыватель удобрений поясняется чертежами и схемой.Фиг.1 вид схемы бункера разбрасыватели.Разбрасыватель удобрений состоит из транспортного средства (на чертеже не показан), на раме которого установлен бункер 1 (фиг.1) с подвижными стенкашх 2.Под бункером 1 установлен подающий конвейер 3. В конце конвейера по ходу движения КОМПОНСНТОВ установлен СМССИТВЛЪНЫЙ ШНСК 4, технологически связанный с распределительным органом 5. На задней стенке бункера 1 установлены цилиндры 6 (фидз), перемещающие дозирующие заслонки 7, и цилиндры 8,перемещающие стенки 2 бункера 1. Подвижные перегородки 2 шарнирно закреплены на неподвижных стенках 9 фиг.2.Распределительный орган 5 выполнен, например, в виде двух центробежных метателей.Бункер имеет продольно расположенные по всей его длине по крайней мере три отсека А,В,С для азотных, фосфорных и калийных удобрений, с подвижными стенками 2, которые в зависимости от требуемого соотношения комПОНСНТОВ ПСрСМВЩНЮТСЯ В ЗВДЗННОС ПОЛОЖСНИС гидроцилиндрами 8. В конце каждою отсека установлены дозирующие заслонки 7, которые перемещаются для требуемой нормы внесения компонента гидроцилиндрами 6. Управление гидроцилиндрами может осуществляться ОТ бортового компьютера.Работает устройство следующим образом.При установке в бортовой компьютер (БК) ЦИСКВТЫ С программой ВНССЕНИЯ сначала задается необходимый объем бункеров, т.е. черезЦАП (цифро-аналоговый преобразователь) подается команда на перемещение подвижных перегородок 2 гидроцилиндрами 8 (фиг.1.). ЗаТВМ ЭТИ ОЬМЫ ОТССКОВ ЗНПОЛНЯЮТСЯ СООТВЕТствующими компонентами удобрений и агрегат выезжает в поля. В поле агрегат начинает двигаться по следу, оставленному пробоотборником или по трассе, составленной по карте ПОЛЯ В СООТБСТСТВИИ СО СПОСОБОМ ВНЕСЕНИЯ удобрений по заявке Ы 00600-01, решение о выдаче от 5 мая 1994 г.При движении вдоль гона в соответствии с пройденным путем считывается информация с дискеты о необходимой дозе каждого компонента удобрений и поступает в бортовой компьютер.Там эта информация сравнивается с послушавшей туда же через аналоге-цифровой преобразователь с информацией с датчиков положения перемещения заслонок 7 (фиг.3) соответствующих отсеков, а сигнал рассогласования через ЦАП подается на соответствующий электроуправляешщ гидрораспредештедгь,управляющий гидроцилиндром, перемещаюЩим заслонку 7 соответствующего отсека бункера (на чертеже не показан). После опорожнения бункера с дискеты поступает сиг нал на очередную реорганизацию отсеков в бункере. И цикл повторяется.Применение такою разбрасыватели позволяВТ УЛУЧШИТЬ КНЧЕСТВО СМЕШИВЗНИЯ КОМПОНВНтов на ходу.Такую же конструкцию бункера можно использовать и для загрузчика удобрений, работающего в паре с разбрасывателем для доставки необходимого объема каждого компонента удобрений. В этом случае шнек 4 выполнен подвижным в двух плоскостях, т.е. перемещается по вертикали и поворачивается относительно выгрузного конца конвейера 3 на 180 (на чертеже не показан), а конвейер 3 разделяется на три части с приводом каждой от общего вала через кулачковые муфты.В загрузчике сначала включается центральный конвейер и содержимое отсека шнеком подается в соответствующий отсек разбрасыватели. Затсм с помощью муфт включаются правый и левый конвейеры в отсеках (на чертеже не показан), содержимое которых в том же порядке перегружается в соответствующие отсеки разбрасывателя.Та же конструкция бункера на стационаре может быть использована как смеситель удобрений. Работает он следующим образом. Сначала реорганизуются размеры отсеков,которые затем загружаются удобрениями. Потом открываются заслонки на требуемую ширину и включаются привода конвейера и шнека. Шнек выдает необходимую смесь удобрений для внесения при посеве с семенами.Заказ 1438 Тираж 20 экз. Государственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: A01C 15/00
Метки: разбрасыватель, удобрений
