Смесительное устройство

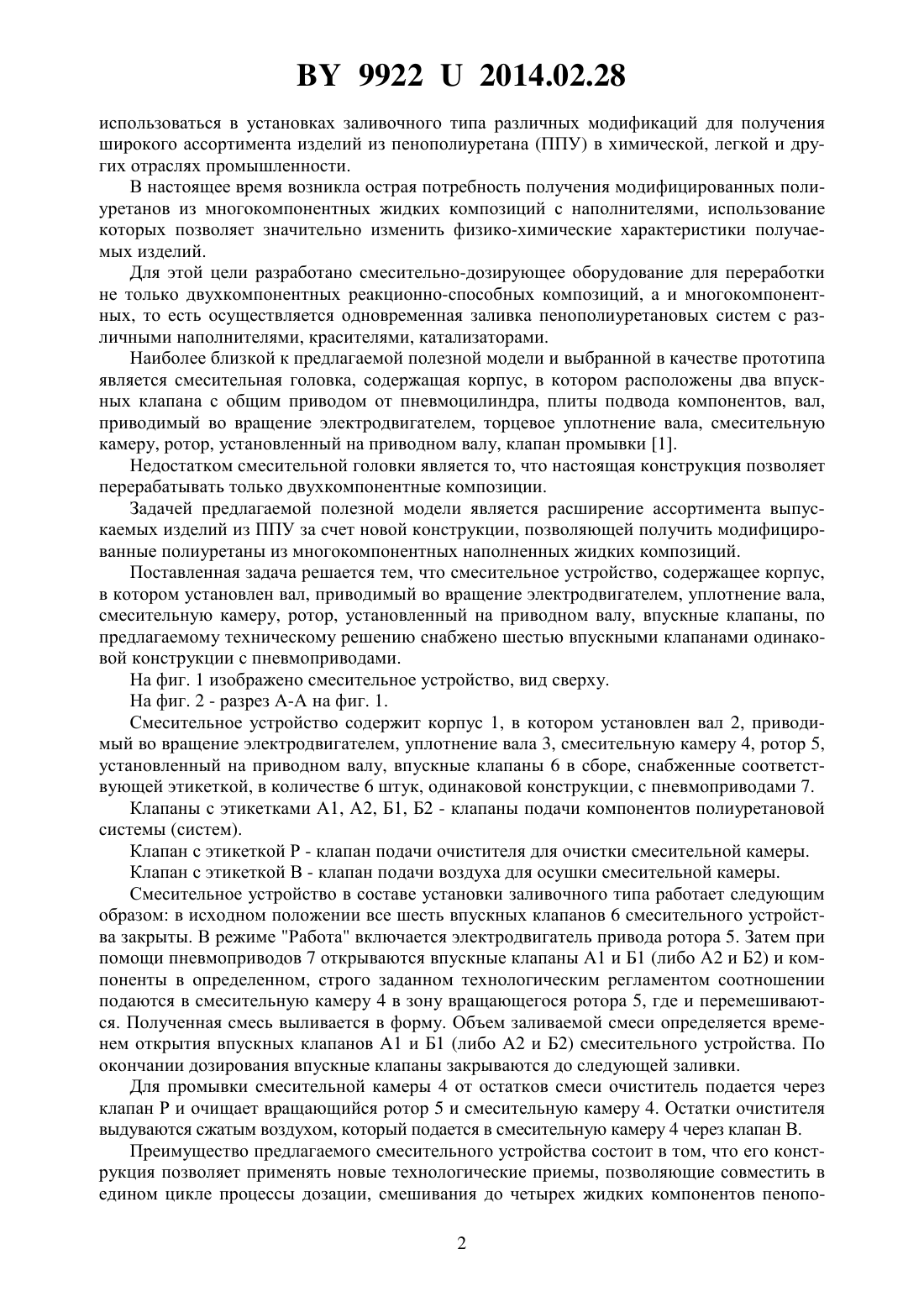

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-исследовательское учреждение Институт прикладных физических проблем имени А.Н.Севченко Белорусского государственного университета(72) Авторы Ксенофонтов Михаил Александрович Выдумчик Сергей Васильевич Гавриленко Олег Олегович Павлюкевич Татьяна Григорьевна(73) Патентообладатель Научно-исследовательское учреждение Институт прикладных физических проблем имени А.Н.Севченко Белорусского государственного университета(57) Смесительное устройство, содержащее корпус, в котором установлен вал, приводимый во вращение электродвигателем, уплотнение вала, смесительную камеру, ротор, установленный на приводном валу, впускные клапаны, отличающееся тем, что оно снабжено шестью впускными клапанами одинаковой конструкции с пневмоприводами.(56) 1. Патентна полезную модель 7852, 2011 (прототип). Предлагаемая полезная модель относится к конструкции устройства для смешивания и дозирования быстровспенивающихся компонентов, в частности полиуретановых, и может 99222014.02.28 использоваться в установках заливочного типа различных модификаций для получения широкого ассортимента изделий из пенополиуретана (ППУ) в химической, легкой и других отраслях промышленности. В настоящее время возникла острая потребность получения модифицированных полиуретанов из многокомпонентных жидких композиций с наполнителями, использование которых позволяет значительно изменить физико-химические характеристики получаемых изделий. Для этой цели разработано смесительно-дозирующее оборудование для переработки не только двухкомпонентных реакционно-способных композиций, а и многокомпонентных, то есть осуществляется одновременная заливка пенополиуретановых систем с различными наполнителями, красителями, катализаторами. Наиболее близкой к предлагаемой полезной модели и выбранной в качестве прототипа является смесительная головка, содержащая корпус, в котором расположены два впускных клапана с общим приводом от пневмоцилиндра, плиты подвода компонентов, вал,приводимый во вращение электродвигателем, торцевое уплотнение вала, смесительную камеру, ротор, установленный на приводном валу, клапан промывки 1. Недостатком смесительной головки является то, что настоящая конструкция позволяет перерабатывать только двухкомпонентные композиции. Задачей предлагаемой полезной модели является расширение ассортимента выпускаемых изделий из ППУ за счет новой конструкции, позволяющей получить модифицированные полиуретаны из многокомпонентных наполненных жидких композиций. Поставленная задача решается тем, что смесительное устройство, содержащее корпус,в котором установлен вал, приводимый во вращение электродвигателем, уплотнение вала,смесительную камеру, ротор, установленный на приводном валу, впускные клапаны, по предлагаемому техническому решению снабжено шестью впускными клапанами одинаковой конструкции с пневмоприводами. На фиг. 1 изображено смесительное устройство, вид сверху. На фиг. 2 - разрез А-А на фиг. 1. Смесительное устройство содержит корпус 1, в котором установлен вал 2, приводимый во вращение электродвигателем, уплотнение вала 3, смесительную камеру 4, ротор 5,установленный на приводном валу, впускные клапаны 6 в сборе, снабженные соответствующей этикеткой, в количестве 6 штук, одинаковой конструкции, с пневмоприводами 7. Клапаны с этикетками А 1, А 2, Б 1, Б 2 - клапаны подачи компонентов полиуретановой системы (систем). Клапан с этикеткой Р - клапан подачи очистителя для очистки смесительной камеры. Клапан с этикеткой В - клапан подачи воздуха для осушки смесительной камеры. Смесительное устройство в составе установки заливочного типа работает следующим образом в исходном положении все шесть впускных клапанов 6 смесительного устройства закрыты. В режиме Работа включается электродвигатель привода ротора 5. Затем при помощи пневмоприводов 7 открываются впускные клапаны А 1 и Б 1 (либо А 2 и Б 2) и компоненты в определенном, строго заданном технологическим регламентом соотношении подаются в смесительную камеру 4 в зону вращающегося ротора 5, где и перемешиваются. Полученная смесь выливается в форму. Объем заливаемой смеси определяется временем открытия впускных клапанов А 1 и Б 1 (либо А 2 и Б 2) смесительного устройства. По окончании дозирования впускные клапаны закрываются до следующей заливки. Для промывки смесительной камеры 4 от остатков смеси очиститель подается через клапан Р и очищает вращающийся ротор 5 и смесительную камеру 4. Остатки очистителя выдуваются сжатым воздухом, который подается в смесительную камеру 4 через клапан В. Преимущество предлагаемого смесительного устройства состоит в том, что его конструкция позволяет применять новые технологические приемы, позволяющие совместить в едином цикле процессы дозации, смешивания до четырех жидких компонентов пенопо 2 99222014.02.28 лиуретановых композиций, использование которых значительно расширит ассортимент выпускаемых изделий из ППУ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
