Корпус плуга

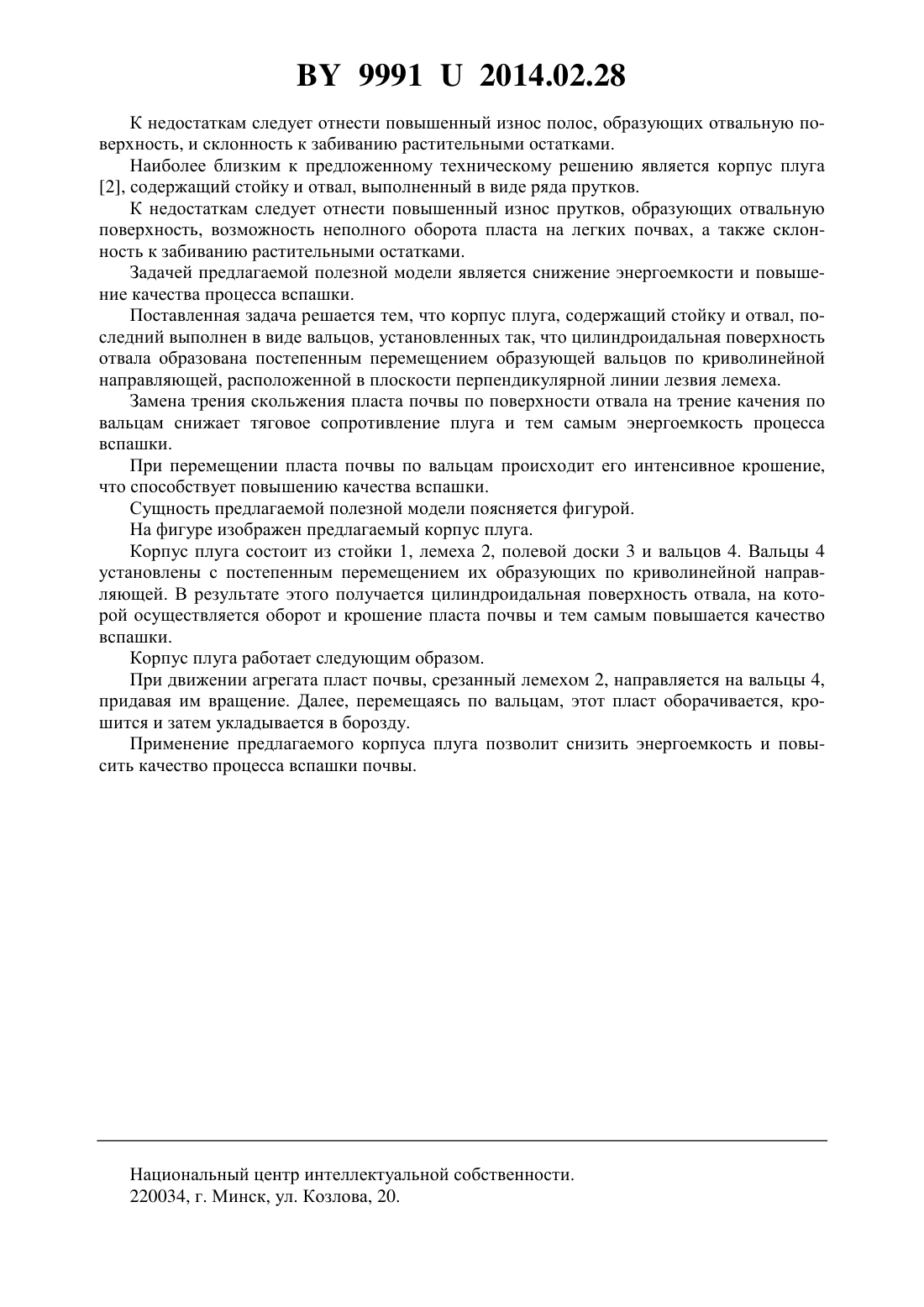

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Поддубицкий Виталий Владимирович Трибуналов Михаил Николаевич Оскирко Сергей Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Корпус плуга, состоящий из стойки и отвала, отличающийся тем, что отвал выполнен в виде вальцов, установленных так, что цилиндроидальная поверхность отвала образована постепенным перемещением образующей вальцов по криволинейной направляющей, расположенной в плоскости, перпендикулярной линии лезвия лемеха. Полезная модель относится к сельскохозяйственной технике и может быть использована в плугах для вспашки различных по механическому составу почв. Известен корпус плуга 1, состоящий из стойки, лемеха, полевой доски и отвала, выполненного в виде полос металла. 99912014.02.28 К недостаткам следует отнести повышенный износ полос, образующих отвальную поверхность, и склонность к забиванию растительными остатками. Наиболее близким к предложенному техническому решению является корпус плуга 2, содержащий стойку и отвал, выполненный в виде ряда прутков. К недостаткам следует отнести повышенный износ прутков, образующих отвальную поверхность, возможность неполного оборота пласта на легких почвах, а также склонность к забиванию растительными остатками. Задачей предлагаемой полезной модели является снижение энергоемкости и повышение качества процесса вспашки. Поставленная задача решается тем, что корпус плуга, содержащий стойку и отвал, последний выполнен в виде вальцов, установленных так, что цилиндроидальная поверхность отвала образована постепенным перемещением образующей вальцов по криволинейной направляющей, расположенной в плоскости перпендикулярной линии лезвия лемеха. Замена трения скольжения пласта почвы по поверхности отвала на трение качения по вальцам снижает тяговое сопротивление плуга и тем самым энергоемкость процесса вспашки. При перемещении пласта почвы по вальцам происходит его интенсивное крошение,что способствует повышению качества вспашки. Сущность предлагаемой полезной модели поясняется фигурой. На фигуре изображен предлагаемый корпус плуга. Корпус плуга состоит из стойки 1, лемеха 2, полевой доски 3 и вальцов 4. Вальцы 4 установлены с постепенным перемещением их образующих по криволинейной направляющей. В результате этого получается цилиндроидальная поверхность отвала, на которой осуществляется оборот и крошение пласта почвы и тем самым повышается качество вспашки. Корпус плуга работает следующим образом. При движении агрегата пласт почвы, срезанный лемехом 2, направляется на вальцы 4,придавая им вращение. Далее, перемещаясь по вальцам, этот пласт оборачивается, крошится и затем укладывается в борозду. Применение предлагаемого корпуса плуга позволит снизить энергоемкость и повысить качество процесса вспашки почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
