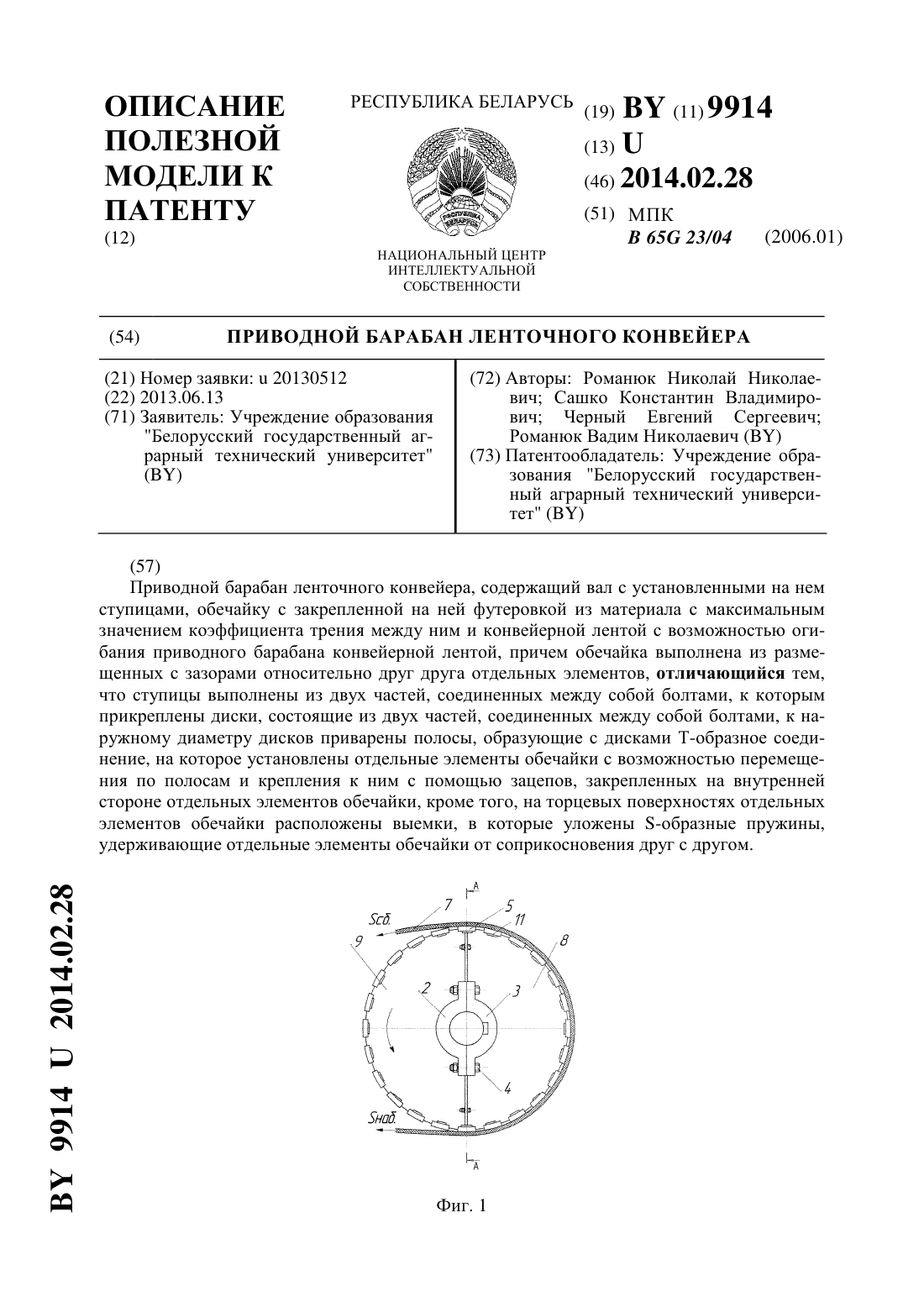

Приводной барабан ленточного конвейера

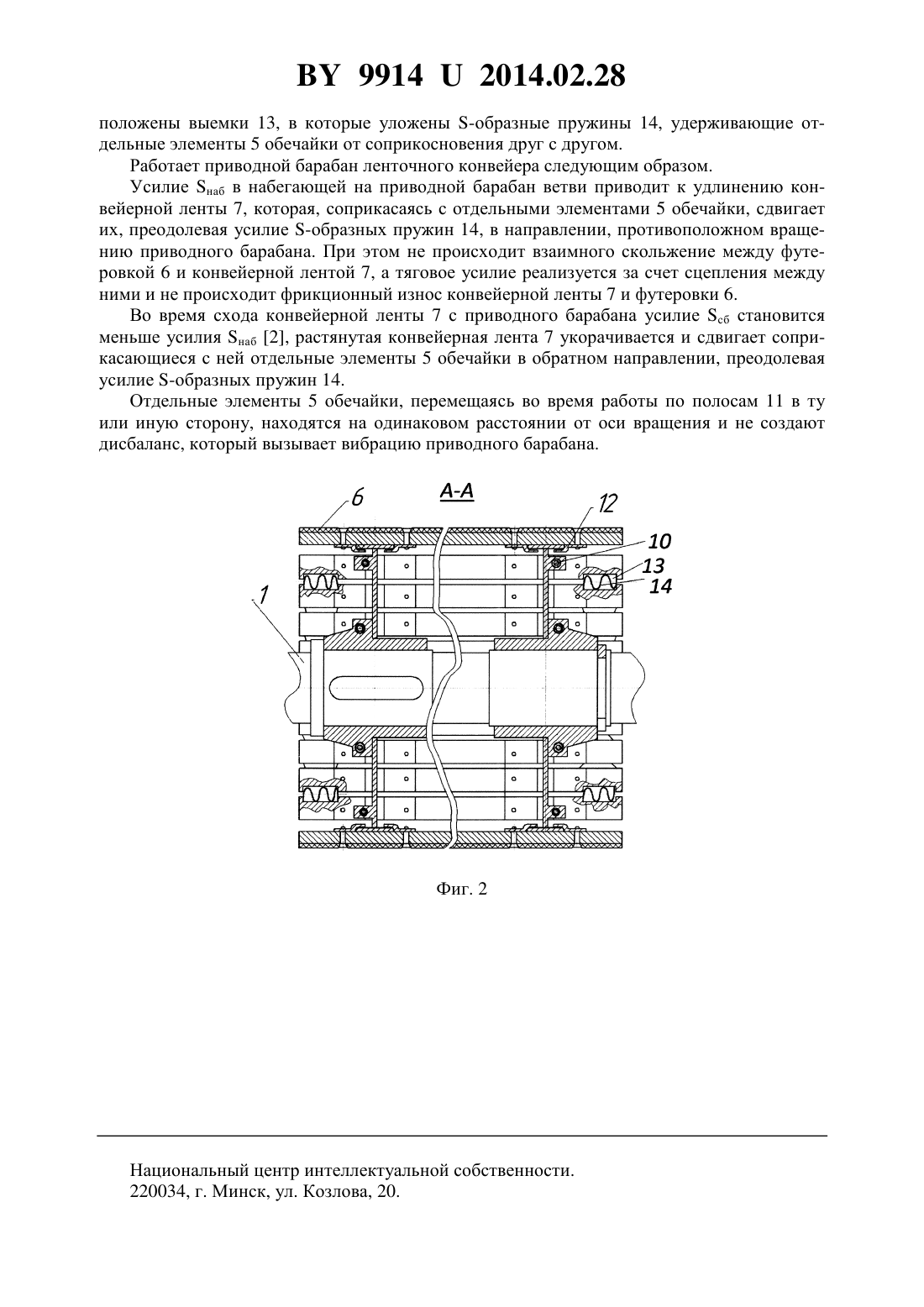

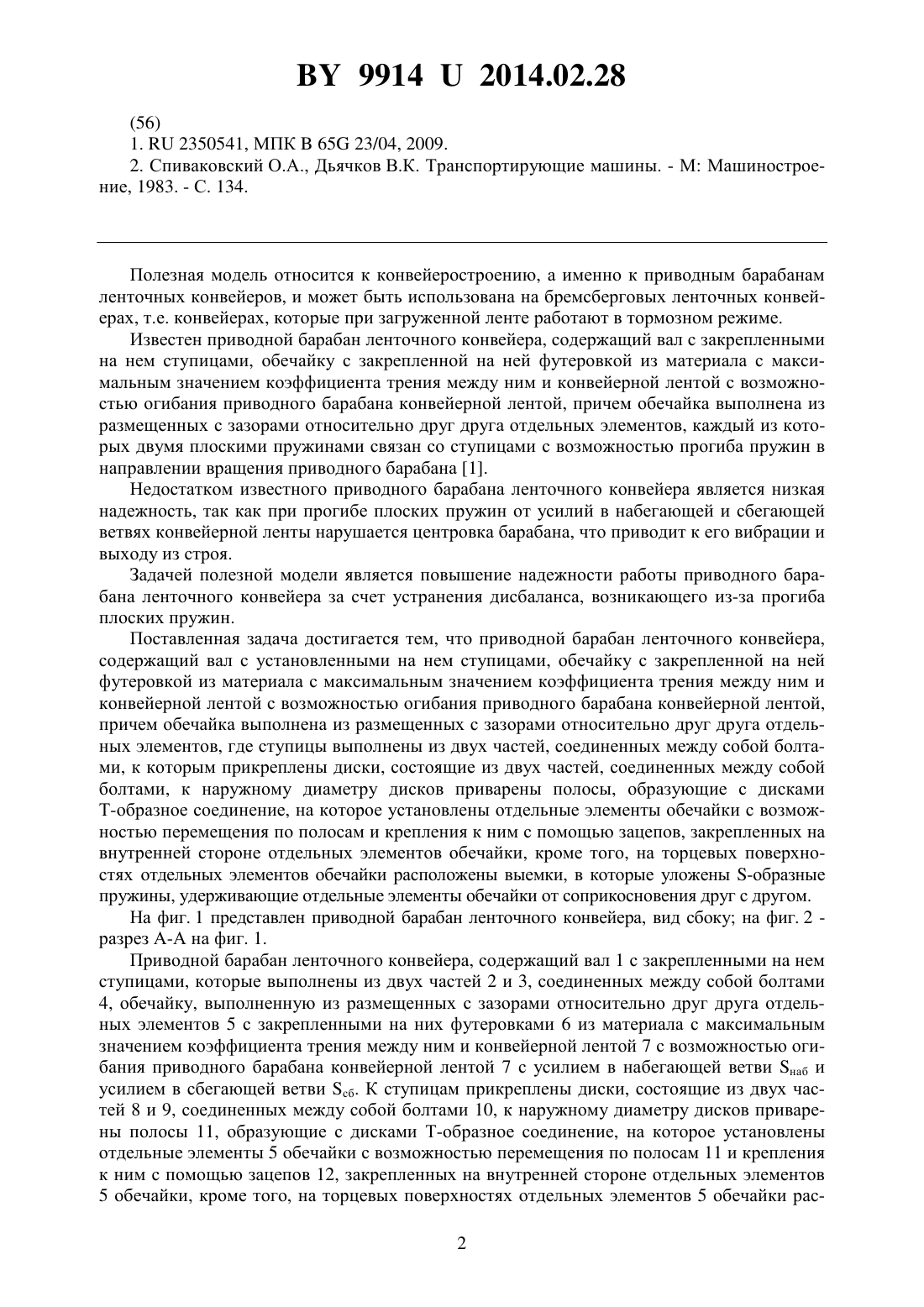

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИВОДНОЙ БАРАБАН ЛЕНТОЧНОГО КОНВЕЙЕРА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Романюк Николай Николаевич Сашко Константин Владимирович Черный Евгений Сергеевич Романюк Вадим Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Приводной барабан ленточного конвейера, содержащий вал с установленными на нем ступицами, обечайку с закрепленной на ней футеровкой из материала с максимальным значением коэффициента трения между ним и конвейерной лентой с возможностью огибания приводного барабана конвейерной лентой, причем обечайка выполнена из размещенных с зазорами относительно друг друга отдельных элементов, отличающийся тем,что ступицы выполнены из двух частей, соединенных между собой болтами, к которым прикреплены диски, состоящие из двух частей, соединенных между собой болтами, к наружному диаметру дисков приварены полосы, образующие с дисками Т-образное соединение, на которое установлены отдельные элементы обечайки с возможностью перемещения по полосам и крепления к ним с помощью зацепов, закрепленных на внутренней стороне отдельных элементов обечайки, кроме того, на торцевых поверхностях отдельных элементов обечайки расположены выемки, в которые уложены -образные пружины,удерживающие отдельные элементы обечайки от соприкосновения друг с другом. Полезная модель относится к конвейеростроению, а именно к приводным барабанам ленточных конвейеров, и может быть использована на бремсберговых ленточных конвейерах, т.е. конвейерах, которые при загруженной ленте работают в тормозном режиме. Известен приводной барабан ленточного конвейера, содержащий вал с закрепленными на нем ступицами, обечайку с закрепленной на ней футеровкой из материала с максимальным значением коэффициента трения между ним и конвейерной лентой с возможностью огибания приводного барабана конвейерной лентой, причем обечайка выполнена из размещенных с зазорами относительно друг друга отдельных элементов, каждый из которых двумя плоскими пружинами связан со ступицами с возможностью прогиба пружин в направлении вращения приводного барабана 1. Недостатком известного приводного барабана ленточного конвейера является низкая надежность, так как при прогибе плоских пружин от усилий в набегающей и сбегающей ветвях конвейерной ленты нарушается центровка барабана, что приводит к его вибрации и выходу из строя. Задачей полезной модели является повышение надежности работы приводного барабана ленточного конвейера за счет устранения дисбаланса, возникающего из-за прогиба плоских пружин. Поставленная задача достигается тем, что приводной барабан ленточного конвейера,содержащий вал с установленными на нем ступицами, обечайку с закрепленной на ней футеровкой из материала с максимальным значением коэффициента трения между ним и конвейерной лентой с возможностью огибания приводного барабана конвейерной лентой,причем обечайка выполнена из размещенных с зазорами относительно друг друга отдельных элементов, где ступицы выполнены из двух частей, соединенных между собой болтами, к которым прикреплены диски, состоящие из двух частей, соединенных между собой болтами, к наружному диаметру дисков приварены полосы, образующие с дисками Т-образное соединение, на которое установлены отдельные элементы обечайки с возможностью перемещения по полосам и крепления к ним с помощью зацепов, закрепленных на внутренней стороне отдельных элементов обечайки, кроме того, на торцевых поверхностях отдельных элементов обечайки расположены выемки, в которые уложены -образные пружины, удерживающие отдельные элементы обечайки от соприкосновения друг с другом. На фиг. 1 представлен приводной барабан ленточного конвейера, вид сбоку на фиг. 2 разрез А-А на фиг. 1. Приводной барабан ленточного конвейера, содержащий вал 1 с закрепленными на нем ступицами, которые выполнены из двух частей 2 и 3, соединенных между собой болтами 4, обечайку, выполненную из размещенных с зазорами относительно друг друга отдельных элементов 5 с закрепленными на них футеровками 6 из материала с максимальным значением коэффициента трения между ним и конвейерной лентой 7 с возможностью огибания приводного барабана конвейерной лентой 7 с усилием в набегающей ветви наб и усилием в сбегающей ветви сб. К ступицам прикреплены диски, состоящие из двух частей 8 и 9, соединенных между собой болтами 10, к наружному диаметру дисков приварены полосы 11, образующие с дисками Т-образное соединение, на которое установлены отдельные элементы 5 обечайки с возможностью перемещения по полосам 11 и крепления к ним с помощью зацепов 12, закрепленных на внутренней стороне отдельных элементов 5 обечайки, кроме того, на торцевых поверхностях отдельных элементов 5 обечайки рас 2 99142014.02.28 положены выемки 13, в которые уложены-образные пружины 14, удерживающие отдельные элементы 5 обечайки от соприкосновения друг с другом. Работает приводной барабан ленточного конвейера следующим образом. Усилие наб в набегающей на приводной барабан ветви приводит к удлинению конвейерной ленты 7, которая, соприкасаясь с отдельными элементами 5 обечайки, сдвигает их, преодолевая усилие -образных пружин 14, в направлении, противоположном вращению приводного барабана. При этом не происходит взаимного скольжение между футеровкой 6 и конвейерной лентой 7, а тяговое усилие реализуется за счет сцепления между ними и не происходит фрикционный износ конвейерной ленты 7 и футеровки 6. Во время схода конвейерной ленты 7 с приводного барабана усилие сб становится меньше усилия наб 2, растянутая конвейерная лента 7 укорачивается и сдвигает соприкасающиеся с ней отдельные элементы 5 обечайки в обратном направлении, преодолевая усилие -образных пружин 14. Отдельные элементы 5 обечайки, перемещаясь во время работы по полосам 11 в ту или иную сторону, находятся на одинаковом расстоянии от оси вращения и не создают дисбаланс, который вызывает вибрацию приводного барабана. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
