Приводная станция ленточного конвейера

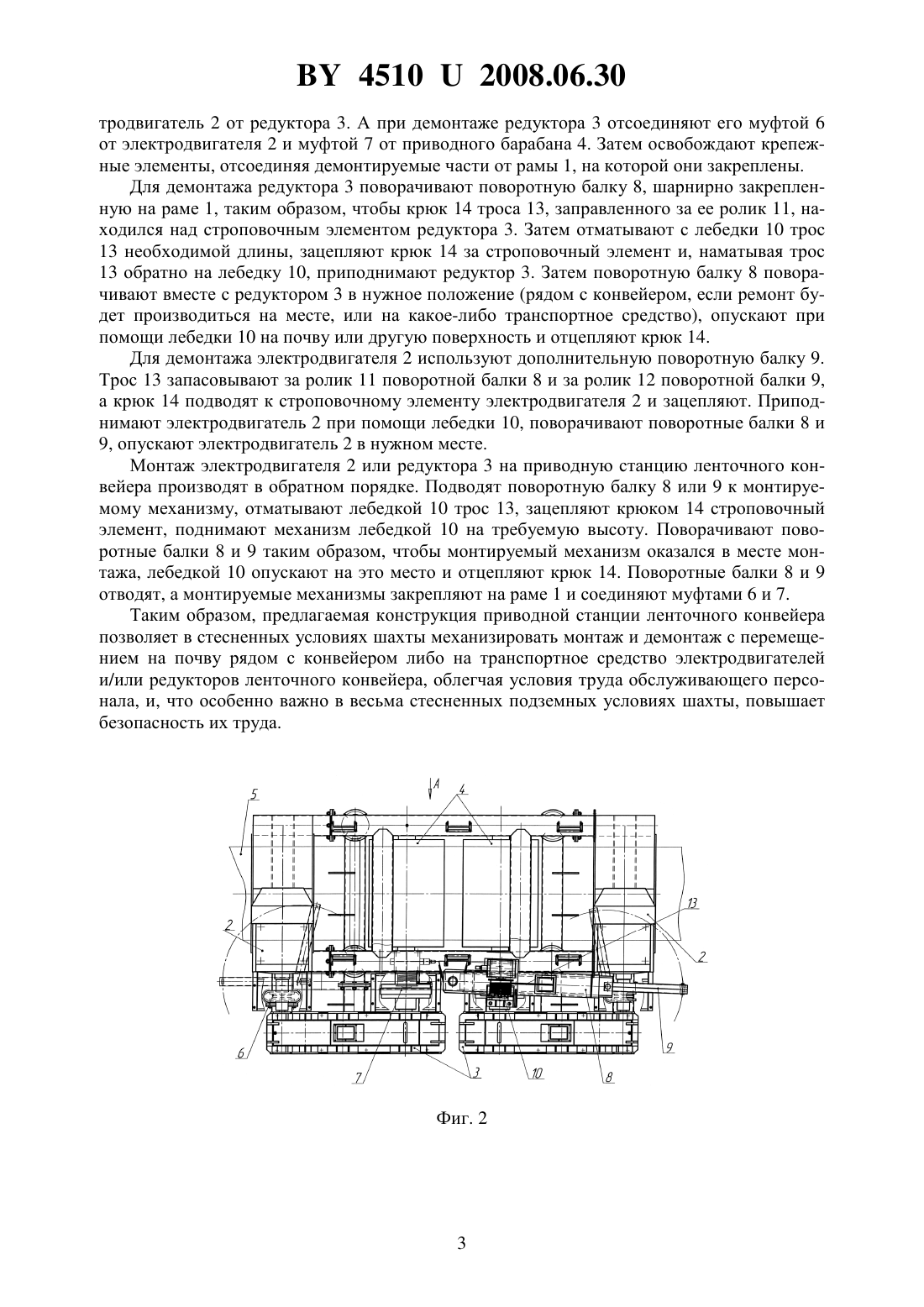

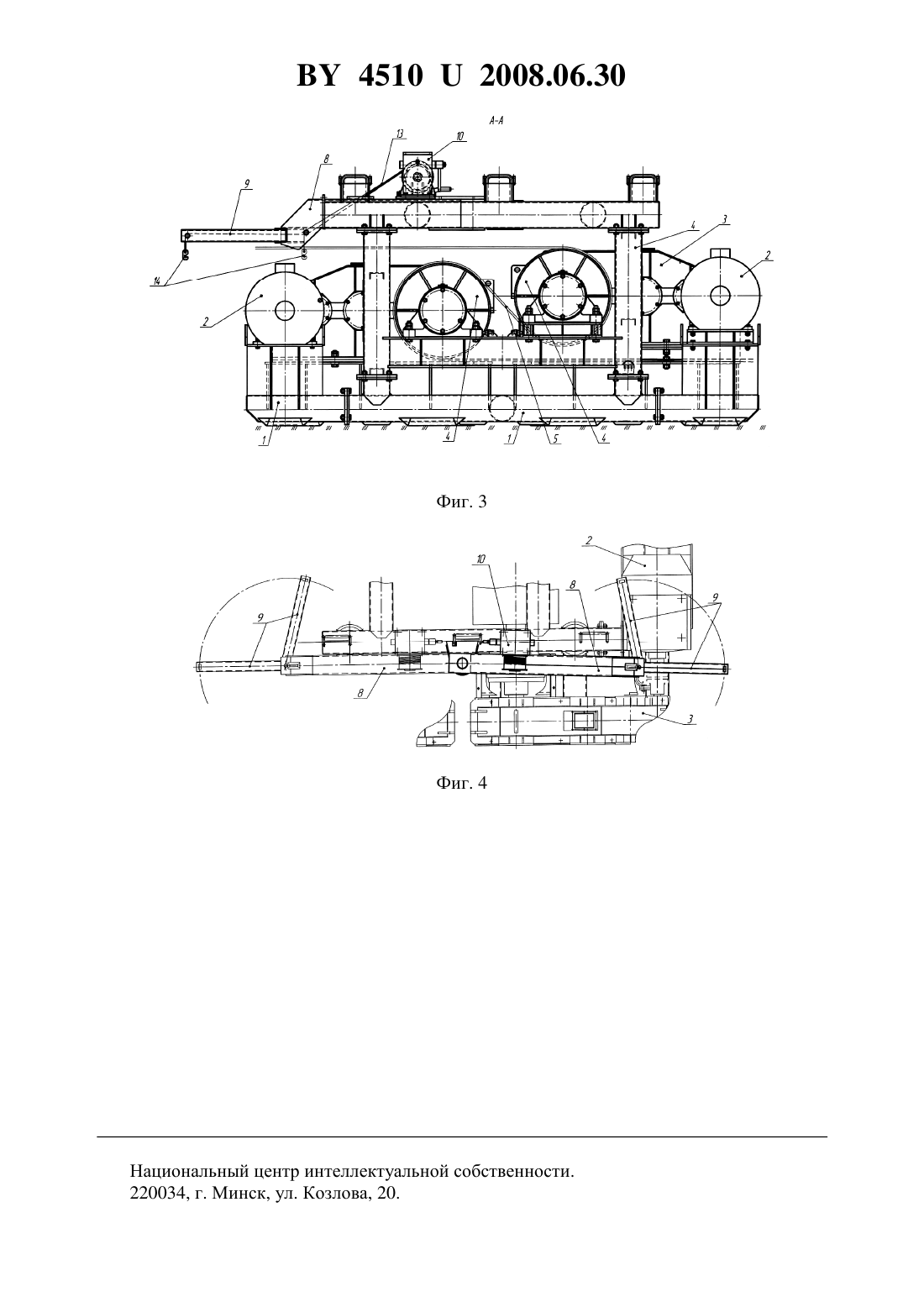

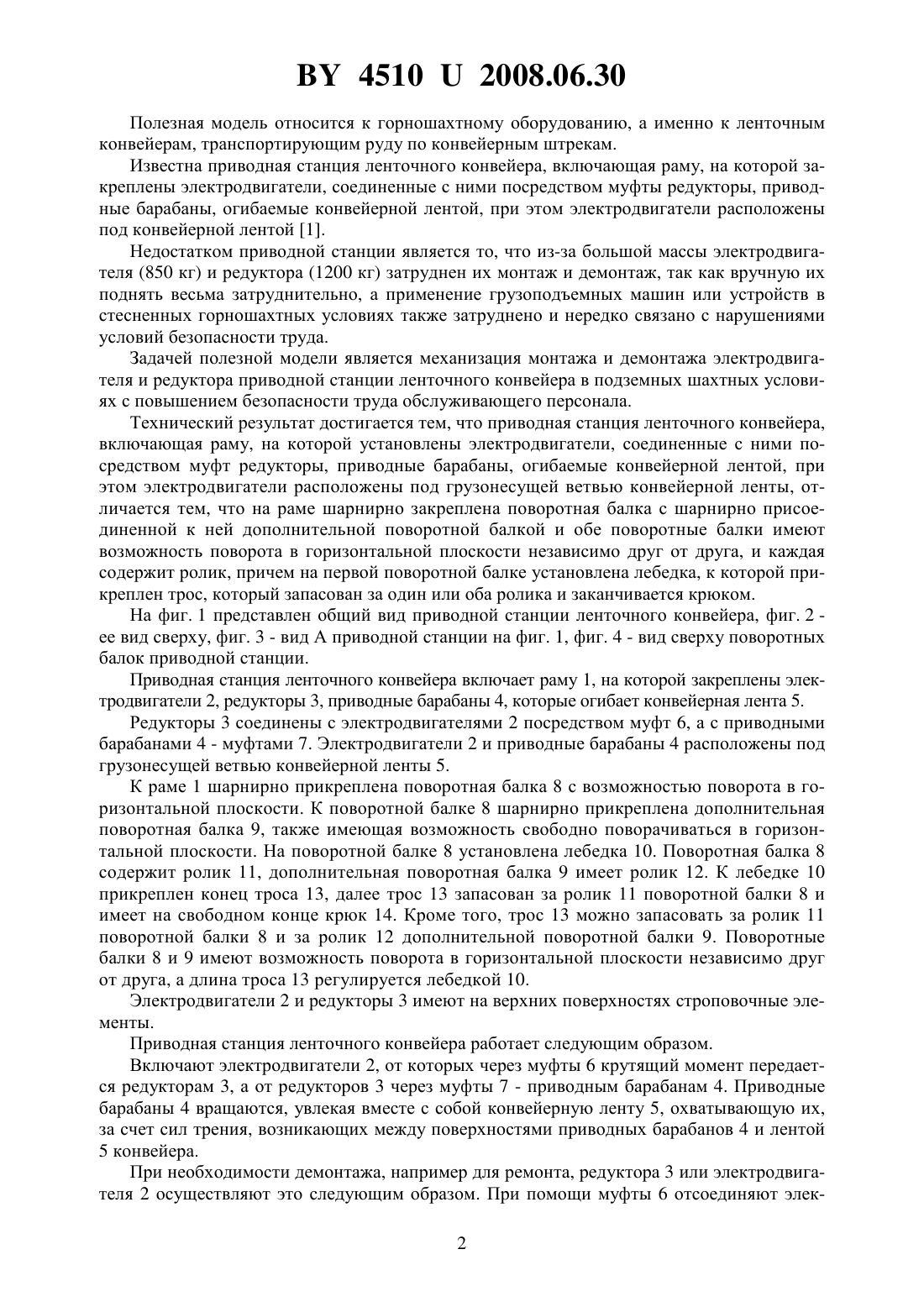

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИВОДНАЯ СТАНЦИЯ ЛЕНТОЧНОГО КОНВЕЙЕРА(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Щерба Владимир Яковлевич Шаповалов Валерий Иванович Закревский Владимир Олегович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Приводная станция ленточного конвейера, включающая раму, на которой установлены электродвигатели, соединенные с ними посредством муфт редукторы, приводные барабаны, огибаемые конвейерной лентой, при этом электродвигатели расположены под грузонесущей ветвью конвейерной ленты, отличающаяся тем, что на раме шарнирно закреплена поворотная балка с шарнирно присоединенной к ней дополнительной поворотной балкой и обе поворотные балки имеют возможность поворота в горизонтальной плоскости независимо друг от друга, и каждая содержит ролик, причем на первой поворотной балке установлена лебедка, к которой прикреплен трос, который запасован за один или оба ролика и заканчивается крюком. 45102008.06.30 Полезная модель относится к горношахтному оборудованию, а именно к ленточным конвейерам, транспортирующим руду по конвейерным штрекам. Известна приводная станция ленточного конвейера, включающая раму, на которой закреплены электродвигатели, соединенные с ними посредством муфты редукторы, приводные барабаны, огибаемые конвейерной лентой, при этом электродвигатели расположены под конвейерной лентой 1. Недостатком приводной станции является то, что из-за большой массы электродвигателя (850 кг) и редуктора (1200 кг) затруднен их монтаж и демонтаж, так как вручную их поднять весьма затруднительно, а применение грузоподъемных машин или устройств в стесненных горношахтных условиях также затруднено и нередко связано с нарушениями условий безопасности труда. Задачей полезной модели является механизация монтажа и демонтажа электродвигателя и редуктора приводной станции ленточного конвейера в подземных шахтных условиях с повышением безопасности труда обслуживающего персонала. Технический результат достигается тем, что приводная станция ленточного конвейера,включающая раму, на которой установлены электродвигатели, соединенные с ними посредством муфт редукторы, приводные барабаны, огибаемые конвейерной лентой, при этом электродвигатели расположены под грузонесущей ветвью конвейерной ленты, отличается тем, что на раме шарнирно закреплена поворотная балка с шарнирно присоединенной к ней дополнительной поворотной балкой и обе поворотные балки имеют возможность поворота в горизонтальной плоскости независимо друг от друга, и каждая содержит ролик, причем на первой поворотной балке установлена лебедка, к которой прикреплен трос, который запасован за один или оба ролика и заканчивается крюком. На фиг. 1 представлен общий вид приводной станции ленточного конвейера, фиг. 2 ее вид сверху, фиг. 3 - вид А приводной станции на фиг. 1, фиг. 4 - вид сверху поворотных балок приводной станции. Приводная станция ленточного конвейера включает раму 1, на которой закреплены электродвигатели 2, редукторы 3, приводные барабаны 4, которые огибает конвейерная лента 5. Редукторы 3 соединены с электродвигателями 2 посредством муфт 6, а с приводными барабанами 4 - муфтами 7. Электродвигатели 2 и приводные барабаны 4 расположены под грузонесущей ветвью конвейерной ленты 5. К раме 1 шарнирно прикреплена поворотная балка 8 с возможностью поворота в горизонтальной плоскости. К поворотной балке 8 шарнирно прикреплена дополнительная поворотная балка 9, также имеющая возможность свободно поворачиваться в горизонтальной плоскости. На поворотной балке 8 установлена лебедка 10. Поворотная балка 8 содержит ролик 11, дополнительная поворотная балка 9 имеет ролик 12. К лебедке 10 прикреплен конец троса 13, далее трос 13 запасован за ролик 11 поворотной балки 8 и имеет на свободном конце крюк 14. Кроме того, трос 13 можно запасовать за ролик 11 поворотной балки 8 и за ролик 12 дополнительной поворотной балки 9. Поворотные балки 8 и 9 имеют возможность поворота в горизонтальной плоскости независимо друг от друга, а длина троса 13 регулируется лебедкой 10. Электродвигатели 2 и редукторы 3 имеют на верхних поверхностях строповочные элементы. Приводная станция ленточного конвейера работает следующим образом. Включают электродвигатели 2, от которых через муфты 6 крутящий момент передается редукторам 3, а от редукторов 3 через муфты 7 - приводным барабанам 4. Приводные барабаны 4 вращаются, увлекая вместе с собой конвейерную ленту 5, охватывающую их,за счет сил трения, возникающих между поверхностями приводных барабанов 4 и лентой 5 конвейера. При необходимости демонтажа, например для ремонта, редуктора 3 или электродвигателя 2 осуществляют это следующим образом. При помощи муфты 6 отсоединяют элек 2 45102008.06.30 тродвигатель 2 от редуктора 3. А при демонтаже редуктора 3 отсоединяют егомуфтой 6 от электродвигателя 2 и муфтой 7 от приводного барабана 4. Затем освобождают крепежные элементы, отсоединяя демонтируемые части от рамы 1, на которой они закреплены. Для демонтажа редуктора 3 поворачивают поворотную балку 8, шарнирно закрепленную на раме 1, таким образом, чтобы крюк 14 троса 13, заправленного за ее ролик 11, находился над строповочным элементом редуктора 3. Затем отматывают с лебедки 10 трос 13 необходимой длины, зацепляют крюк 14 за строповочный элемент и, наматывая трос 13 обратно на лебедку 10, приподнимают редуктор 3. Затем поворотную балку 8 поворачивают вместе с редуктором 3 в нужное положение (рядом с конвейером, если ремонт будет производиться на месте, или на какое-либо транспортное средство), опускают при помощи лебедки 10 на почву или другую поверхность и отцепляют крюк 14. Для демонтажа электродвигателя 2 используют дополнительную поворотную балку 9. Трос 13 запасовывают за ролик 11 поворотной балки 8 и за ролик 12 поворотной балки 9,а крюк 14 подводят к строповочному элементу электродвигателя 2 и зацепляют. Приподнимают электродвигатель 2 при помощи лебедки 10, поворачивают поворотные балки 8 и 9, опускают электродвигатель 2 в нужном месте. Монтаж электродвигателя 2 или редуктора 3 на приводную станцию ленточного конвейера производят в обратном порядке. Подводят поворотную балку 8 или 9 к монтируемому механизму, отматывают лебедкой 10 трос 13, зацепляют крюком 14 строповочный элемент, поднимают механизм лебедкой 10 на требуемую высоту. Поворачивают поворотные балки 8 и 9 таким образом, чтобы монтируемый механизм оказался в месте монтажа, лебедкой 10 опускают на это место и отцепляют крюк 14. Поворотные балки 8 и 9 отводят, а монтируемые механизмы закрепляют на раме 1 и соединяют муфтами 6 и 7. Таким образом, предлагаемая конструкция приводной станции ленточного конвейера позволяет в стесненных условиях шахты механизировать монтаж и демонтаж с перемещением на почву рядом с конвейером либо на транспортное средство электродвигателей и/или редукторов ленточного конвейера, облегчая условия труда обслуживающего персонала, и, что особенно важно в весьма стесненных подземных условиях шахты, повышает безопасность их труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
