Виброустойчивый патрон для обработки отверстия в хвостовике наконечника рулевой тяги

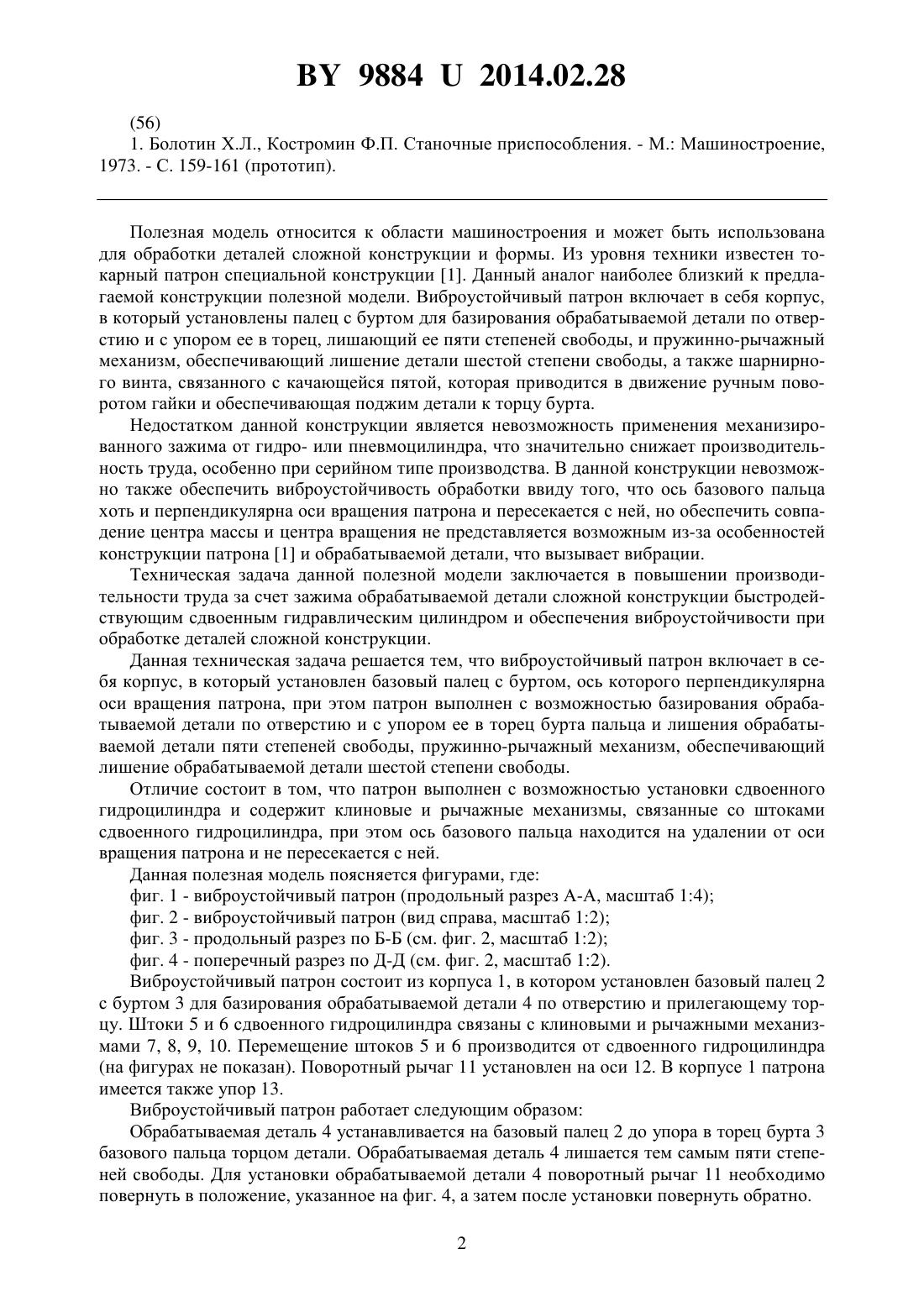

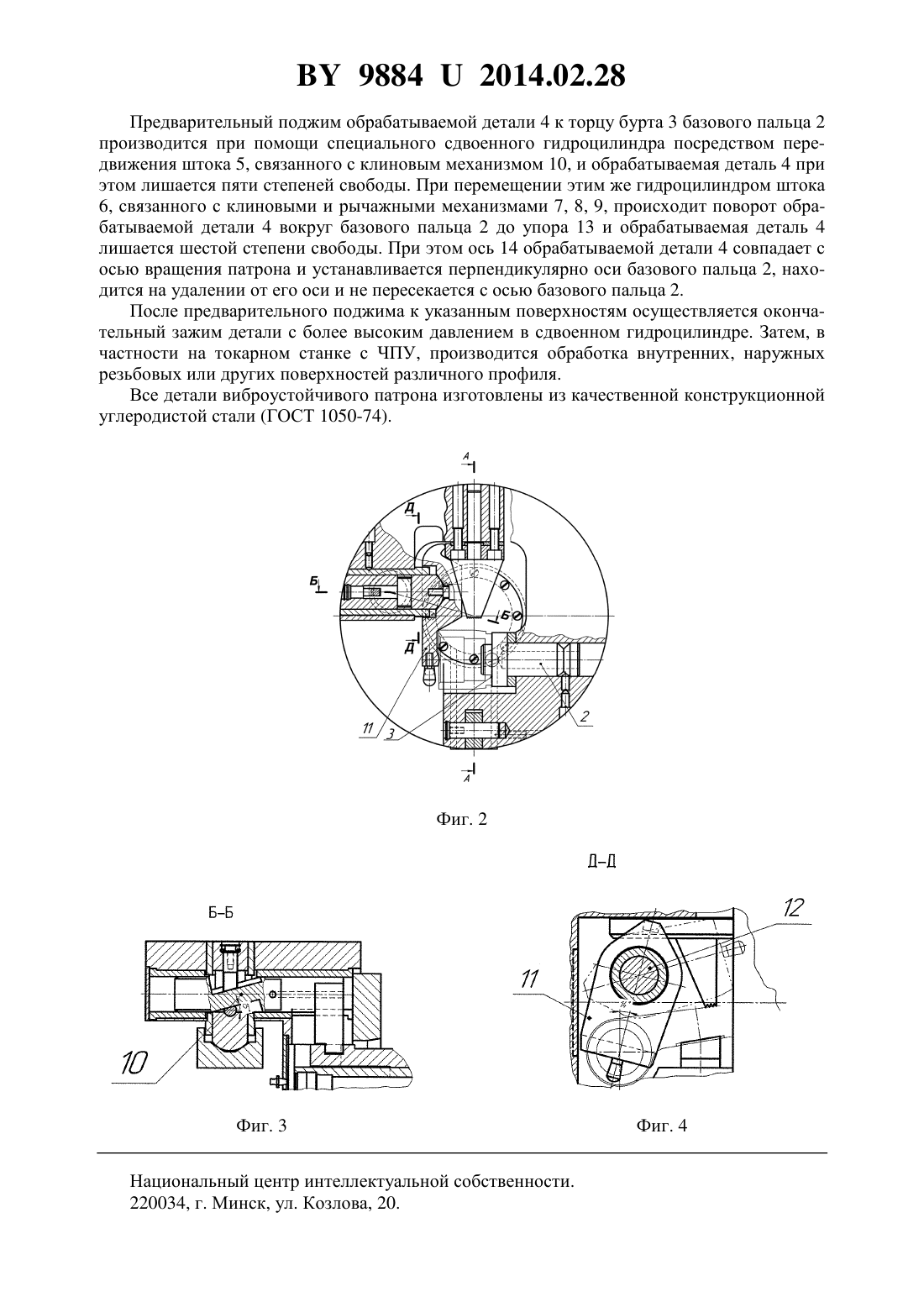

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВИБРОУСТОЙЧИВЫЙ ПАТРОН ДЛЯ ОБРАБОТКИ ОТВЕРСТИЯ В ХВОСТОВИКЕ НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ(71) Заявитель Учреждение образования Барановичский государственный университет(72) Авторы Стремоус Михаил Алексеевич Федосов Николай Михайлович Барышников Виктор Федорович(73) Патентообладатель Учреждение образования Барановичский государственный университет(57) Виброустойчивый патрон, включающий в себя корпус, в который установлен базовый палец с буртом, ось которого перпендикулярна оси вращения патрона, при этом патрон выполнен с возможностью базирования обрабатываемой детали по отверстию и с упором ее в торец бурта пальца и лишения обрабатываемой детали пяти степеней свободы, пружинно-рычажный механизм, обеспечивающий лишение обрабатываемой детали шестой степени свободы, отличающийся тем, что патрон выполнен с возможностью установки сдвоенного гидроцилиндра и содержит клиновые и рычажные механизмы, связанные со штоками сдвоенного гидроцилиндра, при этом ось базового пальца находится на удалении от оси вращения патрона и не пересекается с ней.(56) 1. Болотин Х.Л., Костромин Ф.П. Станочные приспособления. - М. Машиностроение,1973. - С. 159-161 (прототип). Полезная модель относится к области машиностроения и может быть использована для обработки деталей сложной конструкции и формы. Из уровня техники известен токарный патрон специальной конструкции 1. Данный аналог наиболее близкий к предлагаемой конструкции полезной модели. Виброустойчивый патрон включает в себя корпус,в который установлены палец с буртом для базирования обрабатываемой детали по отверстию и с упором ее в торец, лишающий ее пяти степеней свободы, и пружинно-рычажный механизм, обеспечивающий лишение детали шестой степени свободы, а также шарнирного винта, связанного с качающейся пятой, которая приводится в движение ручным поворотом гайки и обеспечивающая поджим детали к торцу бурта. Недостатком данной конструкции является невозможность применения механизированного зажима от гидро- или пневмоцилиндра, что значительно снижает производительность труда, особенно при серийном типе производства. В данной конструкции невозможно также обеспечить виброустойчивость обработки ввиду того, что ось базового пальца хоть и перпендикулярна оси вращения патрона и пересекается с ней, но обеспечить совпадение центра массы и центра вращения не представляется возможным из-за особенностей конструкции патрона 1 и обрабатываемой детали, что вызывает вибрации. Техническая задача данной полезной модели заключается в повышении производительности труда за счет зажима обрабатываемой детали сложной конструкции быстродействующим сдвоенным гидравлическим цилиндром и обеспечения виброустойчивости при обработке деталей сложной конструкции. Данная техническая задача решается тем, что виброустойчивый патрон включает в себя корпус, в который установлен базовый палец с буртом, ось которого перпендикулярна оси вращения патрона, при этом патрон выполнен с возможностью базирования обрабатываемой детали по отверстию и с упором ее в торец бурта пальца и лишения обрабатываемой детали пяти степеней свободы, пружинно-рычажный механизм, обеспечивающий лишение обрабатываемой детали шестой степени свободы. Отличие состоит в том, что патрон выполнен с возможностью установки сдвоенного гидроцилиндра и содержит клиновые и рычажные механизмы, связанные со штоками сдвоенного гидроцилиндра, при этом ось базового пальца находится на удалении от оси вращения патрона и не пересекается с ней. Данная полезная модель поясняется фигурами, где фиг. 1 - виброустойчивый патрон (продольный разрез А-А, масштаб 14) фиг. 2 - виброустойчивый патрон (вид справа, масштаб 12) фиг. 3 - продольный разрез по Б-Б (см. фиг. 2, масштаб 12) фиг. 4 - поперечный разрез по Д-Д (см. фиг. 2, масштаб 12). Виброустойчивый патрон состоит из корпуса 1, в котором установлен базовый палец 2 с буртом 3 для базирования обрабатываемой детали 4 по отверстию и прилегающему торцу. Штоки 5 и 6 сдвоенного гидроцилиндра связаны с клиновыми и рычажными механизмами 7, 8, 9, 10. Перемещение штоков 5 и 6 производится от сдвоенного гидроцилиндра(на фигурах не показан). Поворотный рычаг 11 установлен на оси 12. В корпусе 1 патрона имеется также упор 13. Виброустойчивый патрон работает следующим образом Обрабатываемая деталь 4 устанавливается на базовый палец 2 до упора в торец бурта 3 базового пальца торцом детали. Обрабатываемая деталь 4 лишается тем самым пяти степеней свободы. Для установки обрабатываемой детали 4 поворотный рычаг 11 необходимо повернуть в положение, указанное на фиг. 4, а затем после установки повернуть обратно. 2 98842014.02.28 Предварительный поджим обрабатываемой детали 4 к торцу бурта 3 базового пальца 2 производится при помощи специального сдвоенного гидроцилиндра посредством передвижения штока 5, связанного с клиновым механизмом 10, и обрабатываемая деталь 4 при этом лишается пяти степеней свободы. При перемещении этим же гидроцилиндром штока 6, связанного с клиновыми и рычажными механизмами 7, 8, 9, происходит поворот обрабатываемой детали 4 вокруг базового пальца 2 до упора 13 и обрабатываемая деталь 4 лишается шестой степени свободы. При этом ось 14 обрабатываемой детали 4 совпадает с осью вращения патрона и устанавливается перпендикулярно оси базового пальца 2, находится на удалении от его оси и не пересекается с осью базового пальца 2. После предварительного поджима к указанным поверхностям осуществляется окончательный зажим детали с более высоким давлением в сдвоенном гидроцилиндре. Затем, в частности на токарном станке с ЧПУ, производится обработка внутренних, наружных резьбовых или других поверхностей различного профиля. Все детали виброустойчивого патрона изготовлены из качественной конструкционной углеродистой стали (ГОСТ 1050-74). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
