Кормораздатчик

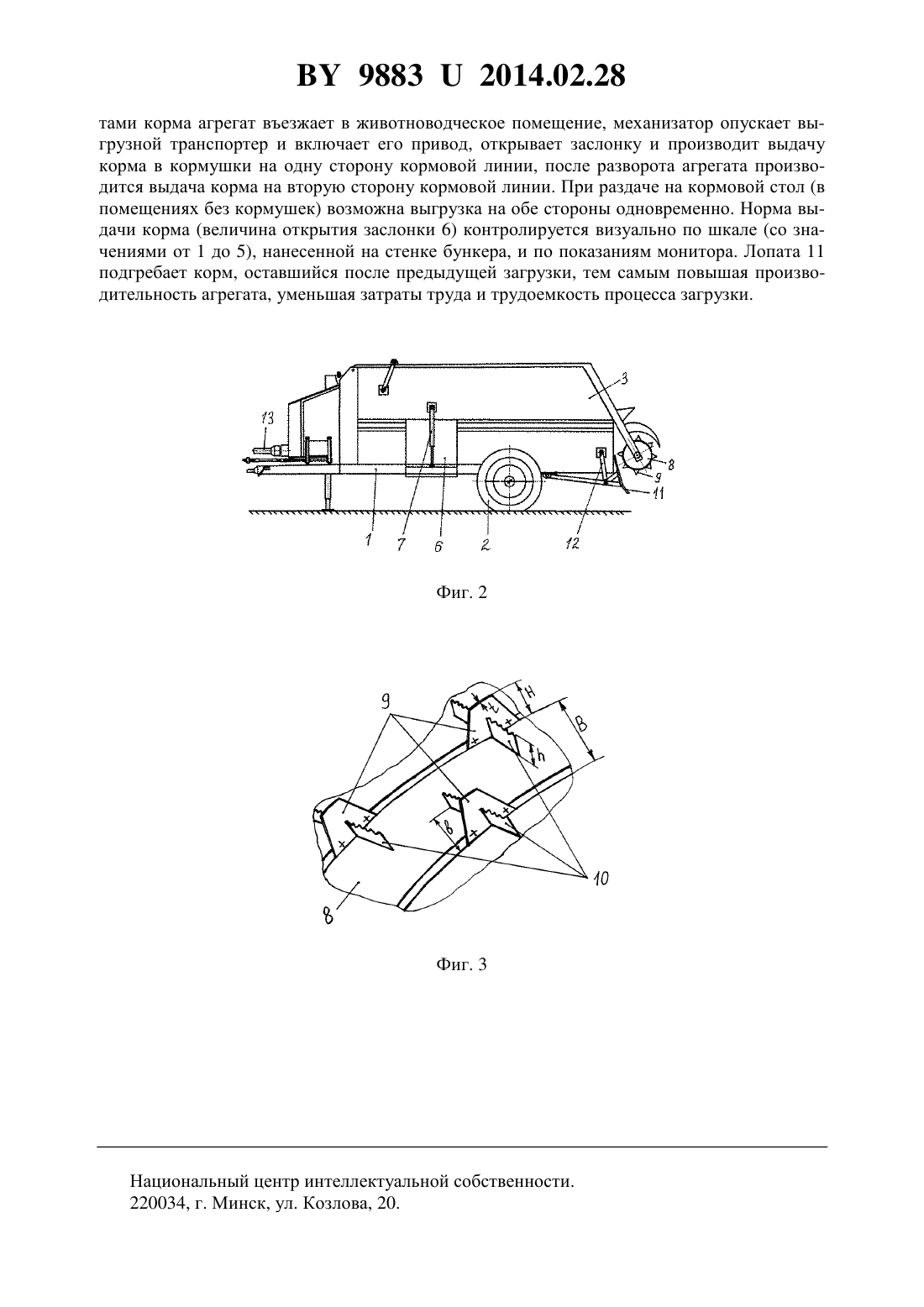

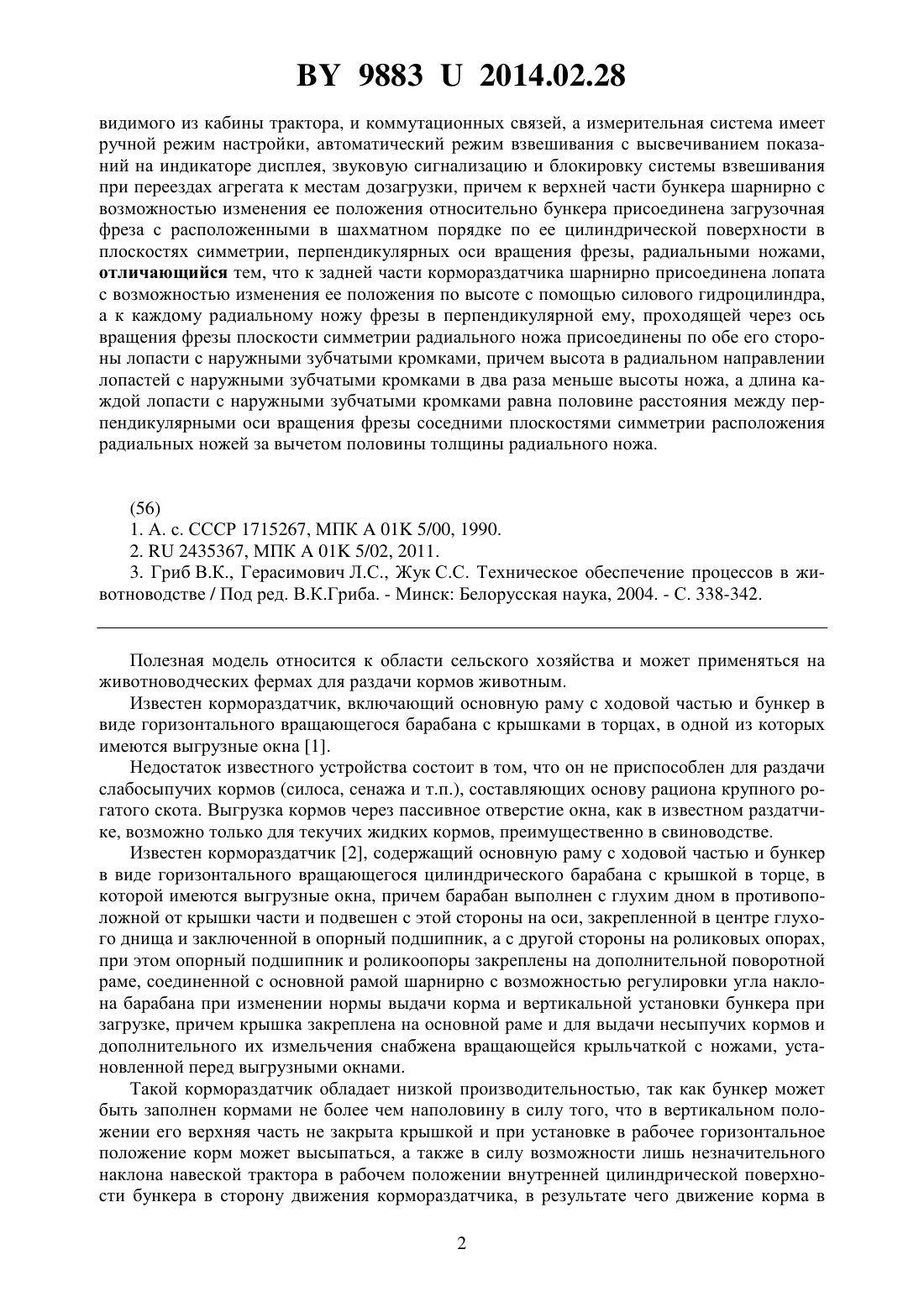

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кольга Дмитрий Фдорович Агейчик Валерий Александрович Гой Мирослав Мечиславович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Кормораздатчик, агрегатируемый с трактором с приводом от его вала отбора мощности, содержащий основную раму с ходовой частью и бункер, на передней стенке которого закреплен дисплей весового механизма управления рабочими органами, а в передней части бункера закреплены смотровая площадка и лестница для подъема на нее, причем в бункере установлены два горизонтальных шнека, на которых закреплены ножи с возможностью измельчения и смешивания кормов, при этом в средней части бункера установлены выгрузной скребковый транспортер с гидроприводом, выгрузной люк с шиберной заслонкой с возможностью регулировки нормы выдачи кормосмеси, при этом весовой механизм состоит из измерительных весовых стержней, электронного дисплея с клавиатурой управления, Фиг. 1 98832014.02.28 видимого из кабины трактора, и коммутационных связей, а измерительная система имеет ручной режим настройки, автоматический режим взвешивания с высвечиванием показаний на индикаторе дисплея, звуковую сигнализацию и блокировку системы взвешивания при переездах агрегата к местам дозагрузки, причем к верхней части бункера шарнирно с возможностью изменения ее положения относительно бункера присоединена загрузочная фреза с расположенными в шахматном порядке по ее цилиндрической поверхности в плоскостях симметрии, перпендикулярных оси вращения фрезы, радиальными ножами,отличающийся тем, что к задней части кормораздатчика шарнирно присоединена лопата с возможностью изменения ее положения по высоте с помощью силового гидроцилиндра,а к каждому радиальному ножу фрезы в перпендикулярной ему, проходящей через ось вращения фрезы плоскости симметрии радиального ножа присоединены по обе его стороны лопасти с наружными зубчатыми кромками, причем высота в радиальном направлении лопастей с наружными зубчатыми кромками в два раза меньше высоты ножа, а длина каждой лопасти с наружными зубчатыми кромками равна половине расстояния между перпендикулярными оси вращения фрезы соседними плоскостями симметрии расположения радиальных ножей за вычетом половины толщины радиального ножа.(56) 1. А. с. СССР 1715267, МПК 01 5/00, 1990. 2.2435367, МПК 01 5/02, 2011. 3. Гриб В.К., Герасимович Л.С., Жук С.С. Техническое обеспечение процессов в животноводстве / Под ред. В.К.Гриба. - Минск Белорусская наука, 2004. - С. 338-342. Полезная модель относится к области сельского хозяйства и может применяться на животноводческих фермах для раздачи кормов животным. Известен кормораздатчик, включающий основную раму с ходовой частью и бункер в виде горизонтального вращающегося барабана с крышками в торцах, в одной из которых имеются выгрузные окна 1. Недостаток известного устройства состоит в том, что он не приспособлен для раздачи слабосыпучих кормов (силоса, сенажа и т.п.), составляющих основу рациона крупного рогатого скота. Выгрузка кормов через пассивное отверстие окна, как в известном раздатчике, возможно только для текучих жидких кормов, преимущественно в свиноводстве. Известен кормораздатчик 2, содержащий основную раму с ходовой частью и бункер в виде горизонтального вращающегося цилиндрического барабана с крышкой в торце, в которой имеются выгрузные окна, причем барабан выполнен с глухим дном в противоположной от крышки части и подвешен с этой стороны на оси, закрепленной в центре глухого днища и заключенной в опорный подшипник, а с другой стороны на роликовых опорах,при этом опорный подшипник и роликоопоры закреплены на дополнительной поворотной раме, соединенной с основной рамой шарнирно с возможностью регулировки угла наклона барабана при изменении нормы выдачи корма и вертикальной установки бункера при загрузке, причем крышка закреплена на основной раме и для выдачи несыпучих кормов и дополнительного их измельчения снабжена вращающейся крыльчаткой с ножами, установленной перед выгрузными окнами. Такой кормораздатчик обладает низкой производительностью, так как бункер может быть заполнен кормами не более чем наполовину в силу того, что в вертикальном положении его верхняя часть не закрыта крышкой и при установке в рабочее горизонтальное положение корм может высыпаться, а также в силу возможности лишь незначительного наклона навеской трактора в рабочем положении внутренней цилиндрической поверхности бункера в сторону движения кормораздатчика, в результате чего движение корма в 2 98832014.02.28 сторону выгрузки затруднено. При этом манипулирование навеской трактора вверх и вниз затрудняет точное попадание корма в кормушки и снижает качество его дозирования. Известен 3 кормораздатчик мобильный, агрегатируемый с трактором с приводом от его вала отбора мощности, содержащий основную раму с ходовой частью и бункер, на передней стенке которого закреплен дисплей весового механизма управления рабочими органами, а в передней части бункера закреплены смотровая площадка и лестница для подъема на нее, причем в бункере установлены два горизонтальных шнека, на которых установлены ножи с возможностью измельчения и смешивания кормов, при этом в средней части бункера установлен выгрузной скребковый транспортер с гидроприводом, причем норма выдачи кормосмеси регулируется шиберной заслонкой выгрузного люка,открытие которой контролируется визуально по положению штока приводного гидроцилиндра и меткам, нанесенным на специальной линейке, закрепленной на боковой стенке бункера, при этом весовой механизм состоит из измерительных весовых стержней, электронного дисплея с клавиатурой управления, видимого из кабины трактора, и коммутационных связей, а измерительная система имеет ручной режим настройки, автоматический режим взвешивания с высвечиванием показаний на индикаторе дисплея, звуковую сигнализацию и блокировку системы взвешивания при переездах агрегата к местам дозагрузки,причем к верхней части бункера шарнирно с возможностью изменения ее положения относительно бункера присоединена загрузочная фреза с расположенными в шахматном порядке по ее цилиндрической поверхности в плоскостях симметрии, перпендикулярных оси вращения фрезы, радиальными ножами. Такой кормораздатчик не может без дополнительного ручного труда подобрать корм,оставшийся после предыдущей работы фрезы, которая, в свою очередь, не обеспечивает высокопроизводительное воздействие на силосную массу из-за ограниченных возможностей разрушения силосного пласта радиальными ножами. Задача, которую решает полезная модель, заключается в повышении производительности кормораздачи и снижении потерь кормов. Поставленная задача решается с помощью кормораздатчика, агрегатируемого с трактором, содержащего основную раму с ходовой частью и бункер, на передней стенке которого закреплен дисплей весового механизма управления рабочими органами, а в передней части бункера закреплены смотровая площадка и лестница для подъема на нее, причем в бункере установлены два горизонтальных шнека, на которых закреплены ножи с возможностью измельчения и смешивания кормов, при этом в средней части бункера установлены выгрузной скребковый транспортер с гидроприводом, выгрузной люк с шиберной заслонкой с возможностью регулировки нормы выдачи кормосмеси, при этом весовой механизм состоит из измерительных весовых стержней, электронного дисплея с клавиатурой управления, видимого из кабины трактора, и коммутационных связей, а измерительная система имеет ручной режим настройки, автоматический режим взвешивания с высвечиванием показаний на индикаторе дисплея, звуковую сигнализацию и блокировку системы взвешивания при переездах агрегата к местам дозагрузки, причем к верхней части бункера шарнирно с возможностью изменения ее положения относительно бункера присоединена загрузочная фреза с расположенными в шахматном порядке по ее цилиндрической поверхности в плоскостях симметрии, перпендикулярных оси вращения фрезы, радиальными ножами, где к задней части кормораздатчика шарнирно присоединена лопата с возможностью изменения ее положения по высоте с помощью силового гидроцилиндра, а к каждому радиальному ножу фрезы в перпендикулярной ему, проходящей через ось вращения фрезы плоскости симметрии радиального ножа присоединены по обе его стороны лопасти с наружными зубчатыми кромками, причем высота в радиальном направлении лопастей с наружными зубчатыми кромками в два раза меньше высоты ножа, а длина каждой лопасти с наружными зубчатыми кромками равна половине расстояния между перпендикулярными оси вращения фрезы соседними плоскостями симметрии расположения радиальных ножей за вычетом половины толщины радиального ножа. 3 98832014.02.28 На фиг. 1 представлен вид предлагаемого кормораздатчика спереди на фиг. 2 - вид кормораздатчика сбоку на фиг. 3 - фрагмент цилиндрической поверхности фрезы с закрепленными на ней радиальными ножи и лопастями. Кормораздатчик, агрегатируемый с трактором (на фигурах не показан), в прицепном варианте содержит основную раму 1 с ходовой частью 2 и бункер 3, на передней стенке которого закреплен дисплей 4 весового механизма управления рабочими органами. В передней части бункера 3 закреплены смотровая площадка и лестница 5 для подъема на нее. В бункере 3 установлены два горизонтальных шнека (на фигурах не показаны), на которых закреплены ножи с возможностью измельчения и смешивания кормов, при этом в средней части бункера 3 установлен выгрузной скребковый транспортер с гидроприводом(на фигурах не показаны). Возможна регулировка нормы выдачи кормосмеси с помощью изменения положения шиберной заслонки выгрузного люка 6, открытие которой возможно контролировать визуально по положению штока приводного гидроцилиндра 7 и меткам, нанесенным на специальной линейке, закрепленной на боковой стенке бункера. Весовой механизм состоит из измерительных весовых стержней, электронного дисплея 4 с клавиатурой управления, видимого из кабины трактора, и коммутационных связей (на фигурах не показаны), а измерительная система имеет ручной режим настройки. Имеются автоматический режим взвешивания с высвечиванием показаний на индикаторе дисплея 4,звуковая сигнализация и блокировка системы взвешивания при переездах агрегата к местам дозагрузки, причем к верхней части бункера 3 шарнирно с возможностью изменения ее положения относительно бункера присоединена загрузочная фреза 8 с расположенными в шахматном порядке по ее цилиндрической поверхности в плоскостях симметрии, перпендикулярных оси вращения фрезы, радиальными ножами 9. К каждому радиальному ножу 9 фрезы 8 в перпендикулярной ему, проходящей через ось вращения фрезы 8 плоскости симметрии радиального ножа присоединены по обе его стороны лопасти 10 с наружными зубчатыми кромками, причем высотав радиальном направлении лопастей 10 с наружными зубчатыми кромками в два раза меньше высотырадиального ножа 9, а длинакаждой лопасти 10 с наружными зубчатыми кромками равна половине расстояниямежду перпендикулярными оси вращения фрезы 8 соседними плоскостями симметрии расположения радиальных ножей 9 за вычетом половины толщинырадиального ножа 9. К задней части кормораздатчика шарнирно присоединена лопата 11 с возможностью изменения ее положения по высоте с помощью силового гидроцилиндра 12. Кормораздатчик работает следующим образом. Кормораздатчик рекомендуется к применению в хозяйствах, у которых в составе кормовых смесей используется свыше 75-80 силоса. Привод рабочих органов кормораздатчика осуществляется от вала отбора мощности (ВОМ) трактора через карданный вал 13,двухступенчатый планетарный редуктор и систему цепных передач (на фигурах не показаны). Управление рабочими органами (включение и выключение, подъем и опускание выгрузного транспортера и шиберов) производится с помощью автономной гидросистемы управляемой дистанционно из кабины трактора. Машина оборудована механическим стояночным и пневматическим тормозом, сблокированным с тормозами трактора. На задней стенке бункера имеется световая сигнализация,сопряженная с органами управления трактора. Технологический процесс, выполняемый кормораздатчиком, осуществляется следующим образом в первую очередь в бункер кормораздатчика загружаются сухие гранулированные или мучнисты корма при отключенном ВОМ трактора. После переезда под загрузку других компонентов корма (сенаж,силос) механизатор включает ВОМ трактора и загружает корма при помощи фрезы 8. Для уменьшения технологического цикла приготовления кормов процесс измельчения и смешивания производится и во время движения кормораздатчика к местам дополнительной погрузки и разгрузки. Масса каждого погруженного компонента корма контролируется механизатором по монитору. После загрузки бункера кормораздатчика всеми компонен 4 98832014.02.28 тами корма агрегат въезжает в животноводческое помещение, механизатор опускает выгрузной транспортер и включает его привод, открывает заслонку и производит выдачу корма в кормушки на одну сторону кормовой линии, после разворота агрегата производится выдача корма на вторую сторону кормовой линии. При раздаче на кормовой стол (в помещениях без кормушек) возможна выгрузка на обе стороны одновременно. Норма выдачи корма (величина открытия заслонки 6) контролируется визуально по шкале (со значениями от 1 до 5), нанесенной на стенке бункера, и по показаниям монитора. Лопата 11 подгребает корм, оставшийся после предыдущей загрузки, тем самым повышая производительность агрегата, уменьшая затраты труда и трудоемкость процесса загрузки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
