Транспортирующий патрон пневмопочты

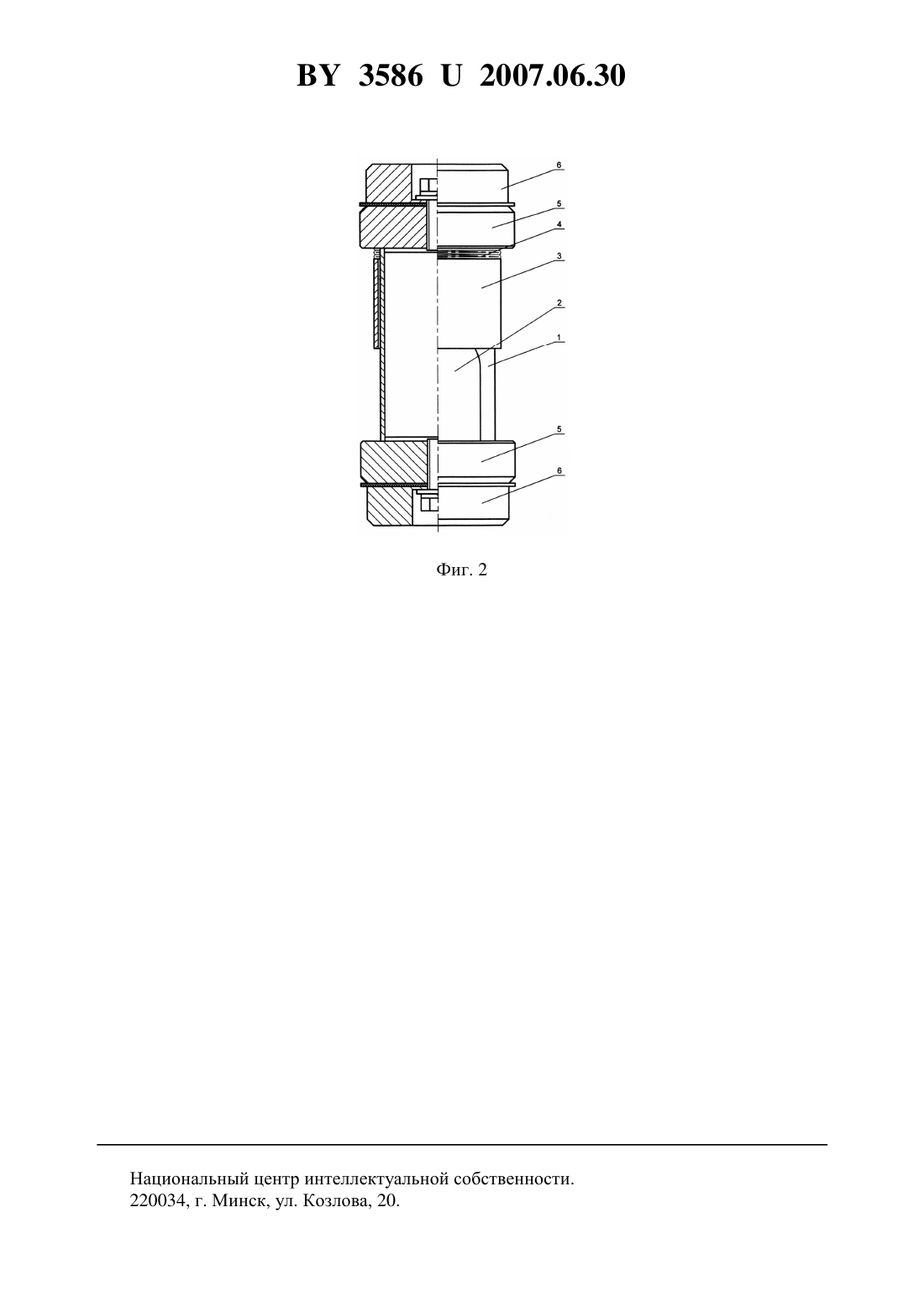

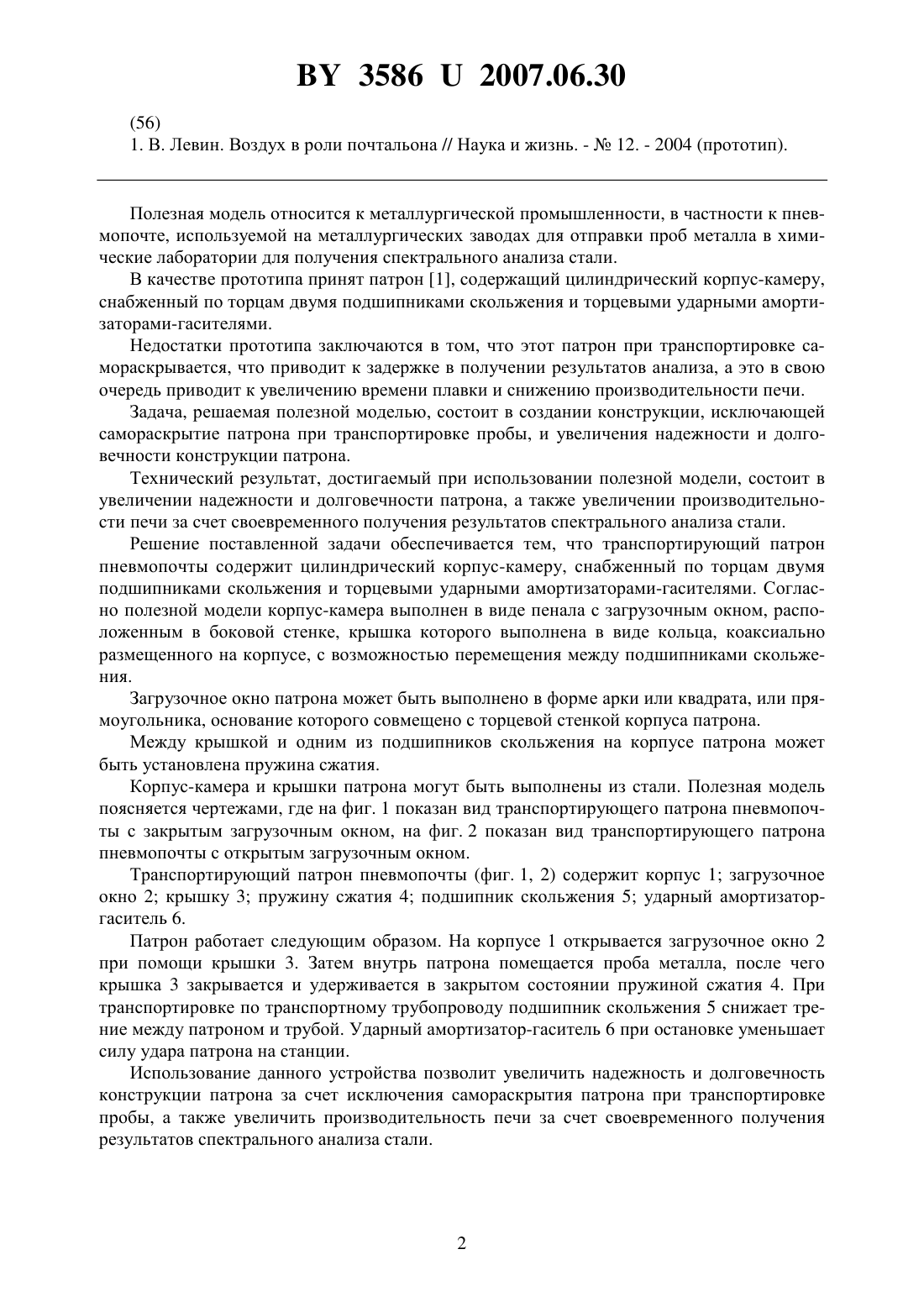

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Андрианов Дмитрий Николаевич Прохоренко Виктор Николаевич Ковалев Александр Викторович Якутенок Сергей Леонидович(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) 1. Транспортирующий патрон пневмопочты, содержащий цилиндрический корпускамеру, снабженный по торцам двумя подшипниками скольжения и торцевыми ударными амортизаторами-гасителями, отличающийся тем, что корпус-камера выполнен в виде пенала с загрузочным окном, расположенным в боковой стенке, крышка которого выполнена в виде кольца, коаксиально размещенного на корпусе, с возможностью перемещения между подшипниками скольжения. 2. Патрон по п. 1, отличающийся тем, что загрузочное окно выполнено в форме арки или квадрата, или прямоугольника, основание которого совмещено с торцевой стенкой корпуса патрона. 3. Патрон по п. 1, отличающийся тем, что между крышкой и одним из подшипников скольжения на корпусе установлена пружина сжатия. 4. Патрон по п. 1, отличающийся тем, что корпус-камера и крышки выполнены из стали. Полезная модель относится к металлургической промышленности, в частности к пневмопочте, используемой на металлургических заводах для отправки проб металла в химические лаборатории для получения спектрального анализа стали. В качестве прототипа принят патрон 1, содержащий цилиндрический корпус-камеру,снабженный по торцам двумя подшипниками скольжения и торцевыми ударными амортизаторами-гасителями. Недостатки прототипа заключаются в том, что этот патрон при транспортировке самораскрывается, что приводит к задержке в получении результатов анализа, а это в свою очередь приводит к увеличению времени плавки и снижению производительности печи. Задача, решаемая полезной моделью, состоит в создании конструкции, исключающей самораскрытие патрона при транспортировке пробы, и увеличения надежности и долговечности конструкции патрона. Технический результат, достигаемый при использовании полезной модели, состоит в увеличении надежности и долговечности патрона, а также увеличении производительности печи за счет своевременного получения результатов спектрального анализа стали. Решение поставленной задачи обеспечивается тем, что транспортирующий патрон пневмопочты содержит цилиндрический корпус-камеру, снабженный по торцам двумя подшипниками скольжения и торцевыми ударными амортизаторами-гасителями. Согласно полезной модели корпус-камера выполнен в виде пенала с загрузочным окном, расположенным в боковой стенке, крышка которого выполнена в виде кольца, коаксиально размещенного на корпусе, с возможностью перемещения между подшипниками скольжения. Загрузочное окно патрона может быть выполнено в форме арки или квадрата, или прямоугольника, основание которого совмещено с торцевой стенкой корпуса патрона. Между крышкой и одним из подшипников скольжения на корпусе патрона может быть установлена пружина сжатия. Корпус-камера и крышки патрона могут быть выполнены из стали. Полезная модель поясняется чертежами, где на фиг. 1 показан вид транспортирующего патрона пневмопочты с закрытым загрузочным окном, на фиг. 2 показан вид транспортирующего патрона пневмопочты с открытым загрузочным окном. Транспортирующий патрон пневмопочты (фиг. 1, 2) содержит корпус 1 загрузочное окно 2 крышку 3 пружину сжатия 4 подшипник скольжения 5 ударный амортизаторгаситель 6. Патрон работает следующим образом. На корпусе 1 открывается загрузочное окно 2 при помощи крышки 3. Затем внутрь патрона помещается проба металла, после чего крышка 3 закрывается и удерживается в закрытом состоянии пружиной сжатия 4. При транспортировке по транспортному трубопроводу подшипник скольжения 5 снижает трение между патроном и трубой. Ударный амортизатор-гаситель 6 при остановке уменьшает силу удара патрона на станции. Использование данного устройства позволит увеличить надежность и долговечность конструкции патрона за счет исключения самораскрытия патрона при транспортировке пробы, а также увеличить производительность печи за счет своевременного получения результатов спектрального анализа стали. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
