Тепловая труба

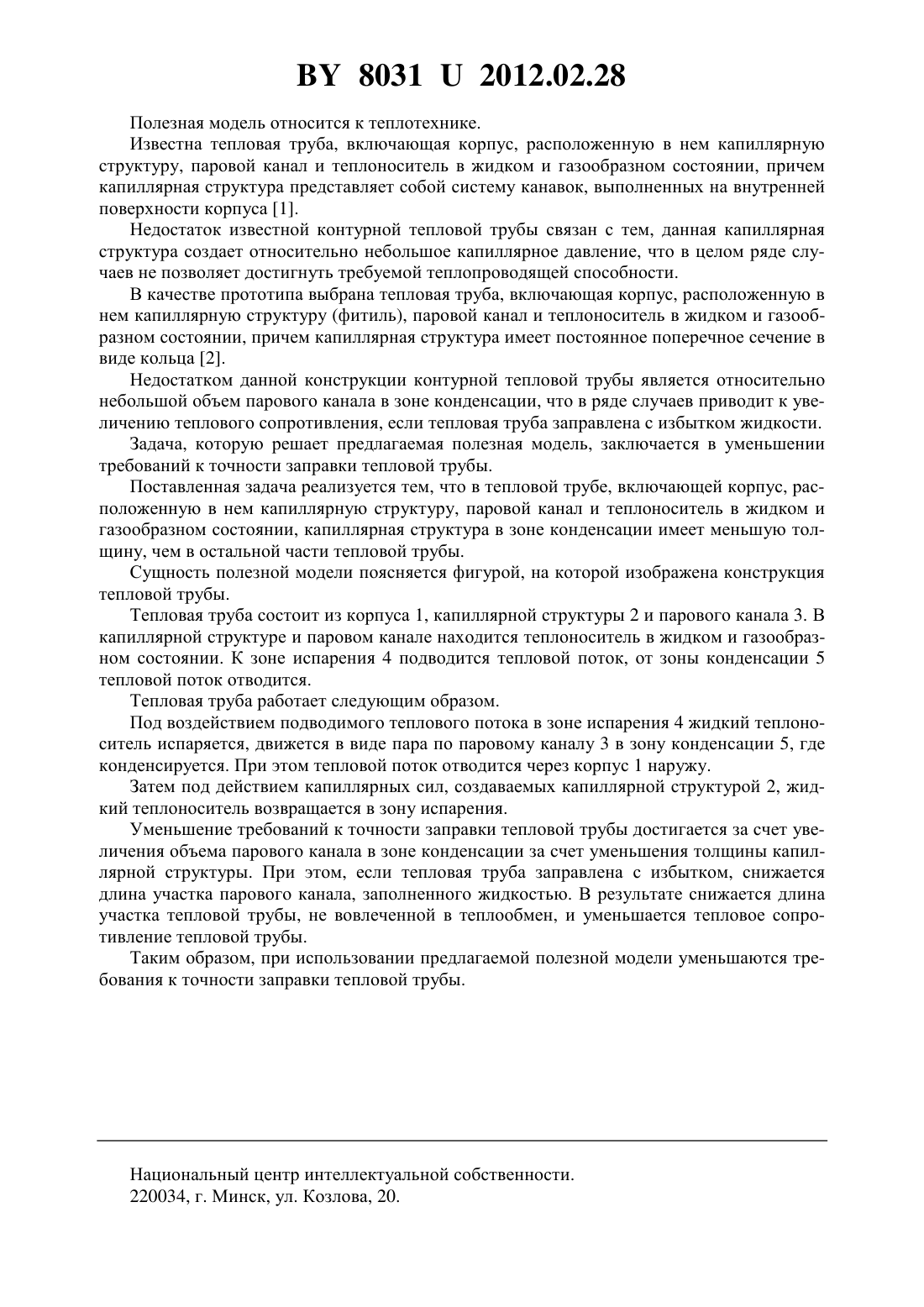

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Докторов Вячеслав Викторович Мазюк Виктор Васильевич Рак Анатолий Леонидович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Тепловая труба, включающая корпус, расположенную в нем капиллярную структуру,паровой канал и теплоноситель в жидком и газообразном состоянии, отличающаяся тем,что капиллярная структура в зоне конденсации имеет меньшую толщину, чем в остальной части тепловой трубы.(56) 1. Хрусталев Д.К. Методика расчета теплопередающих характеристик низкотемпературных тепловых труб с открытыми продольными капиллярными каналами Автореф. дисс.канд. техн. наук 01.04.14 / Д.К.Хрусталев ИТМО. - Минск, 1984. - 24 с. 2. Дан П.Д., Рей Д.А. Тепловые трубы Пер. с англ. - М. Энергия, 1979. - С. 11. 80312012.02.28 Полезная модель относится к теплотехнике. Известна тепловая труба, включающая корпус, расположенную в нем капиллярную структуру, паровой канал и теплоноситель в жидком и газообразном состоянии, причем капиллярная структура представляет собой систему канавок, выполненных на внутренней поверхности корпуса 1. Недостаток известной контурной тепловой трубы связан с тем, данная капиллярная структура создает относительно небольшое капиллярное давление, что в целом ряде случаев не позволяет достигнуть требуемой теплопроводящей способности. В качестве прототипа выбрана тепловая труба, включающая корпус, расположенную в нем капиллярную структуру (фитиль), паровой канал и теплоноситель в жидком и газообразном состоянии, причем капиллярная структура имеет постоянное поперечное сечение в виде кольца 2. Недостатком данной конструкции контурной тепловой трубы является относительно небольшой объем парового канала в зоне конденсации, что в ряде случаев приводит к увеличению теплового сопротивления, если тепловая труба заправлена с избытком жидкости. Задача, которую решает предлагаемая полезная модель, заключается в уменьшении требований к точности заправки тепловой трубы. Поставленная задача реализуется тем, что в тепловой трубе, включающей корпус, расположенную в нем капиллярную структуру, паровой канал и теплоноситель в жидком и газообразном состоянии, капиллярная структура в зоне конденсации имеет меньшую толщину, чем в остальной части тепловой трубы. Сущность полезной модели поясняется фигурой, на которой изображена конструкция тепловой трубы. Тепловая труба состоит из корпуса 1, капиллярной структуры 2 и парового канала 3. В капиллярной структуре и паровом канале находится теплоноситель в жидком и газообразном состоянии. К зоне испарения 4 подводится тепловой поток, от зоны конденсации 5 тепловой поток отводится. Тепловая труба работает следующим образом. Под воздействием подводимого теплового потока в зоне испарения 4 жидкий теплоноситель испаряется, движется в виде пара по паровому каналу 3 в зону конденсации 5, где конденсируется. При этом тепловой поток отводится через корпус 1 наружу. Затем под действием капиллярных сил, создаваемых капиллярной структурой 2, жидкий теплоноситель возвращается в зону испарения. Уменьшение требований к точности заправки тепловой трубы достигается за счет увеличения объема парового канала в зоне конденсации за счет уменьшения толщины капиллярной структуры. При этом, если тепловая труба заправлена с избытком, снижается длина участка парового канала, заполненного жидкостью. В результате снижается длина участка тепловой трубы, не вовлеченной в теплообмен, и уменьшается тепловое сопротивление тепловой трубы. Таким образом, при использовании предлагаемой полезной модели уменьшаются требования к точности заправки тепловой трубы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
