Установка для проведения соревнований по скоростной стрельбе

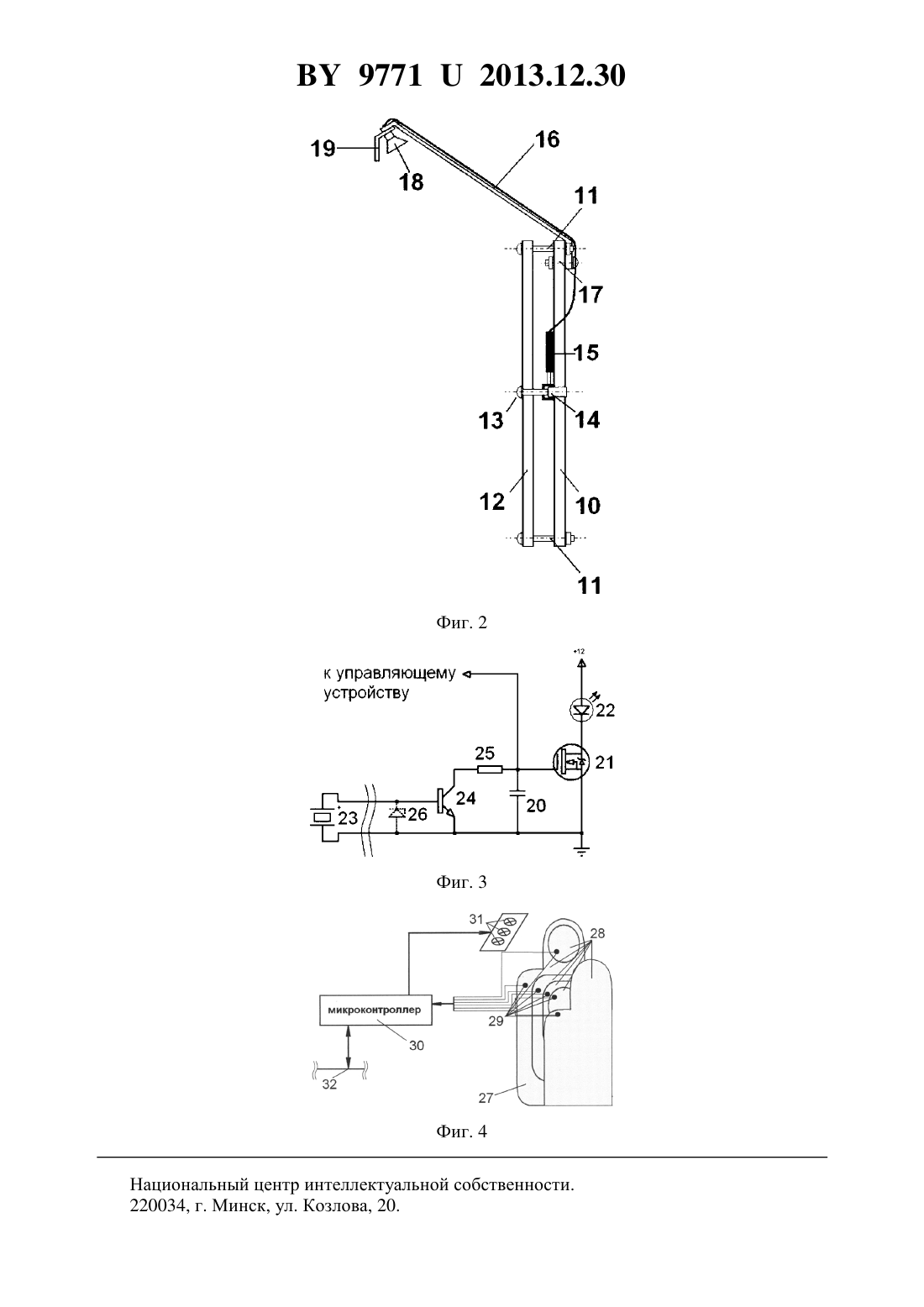

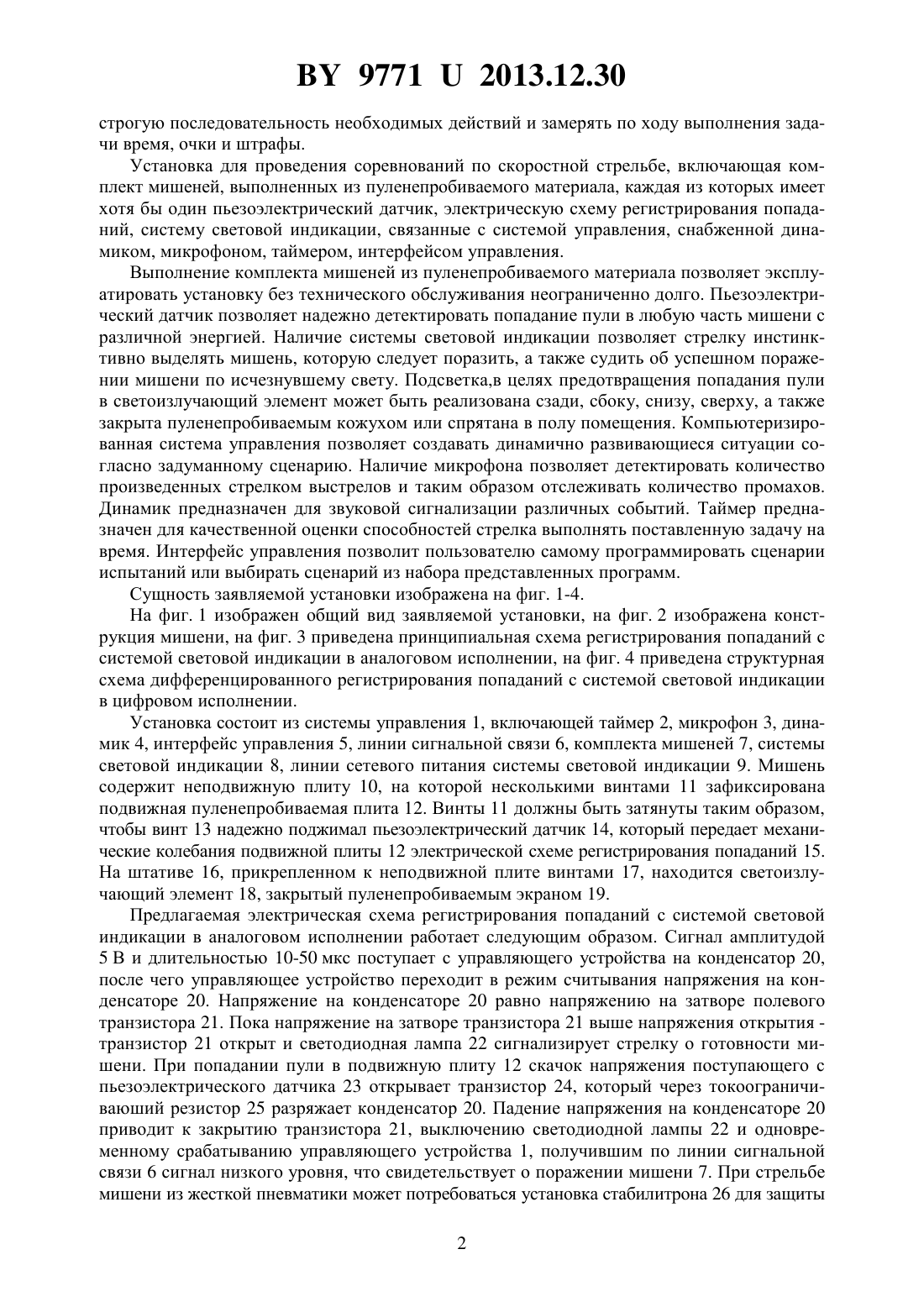

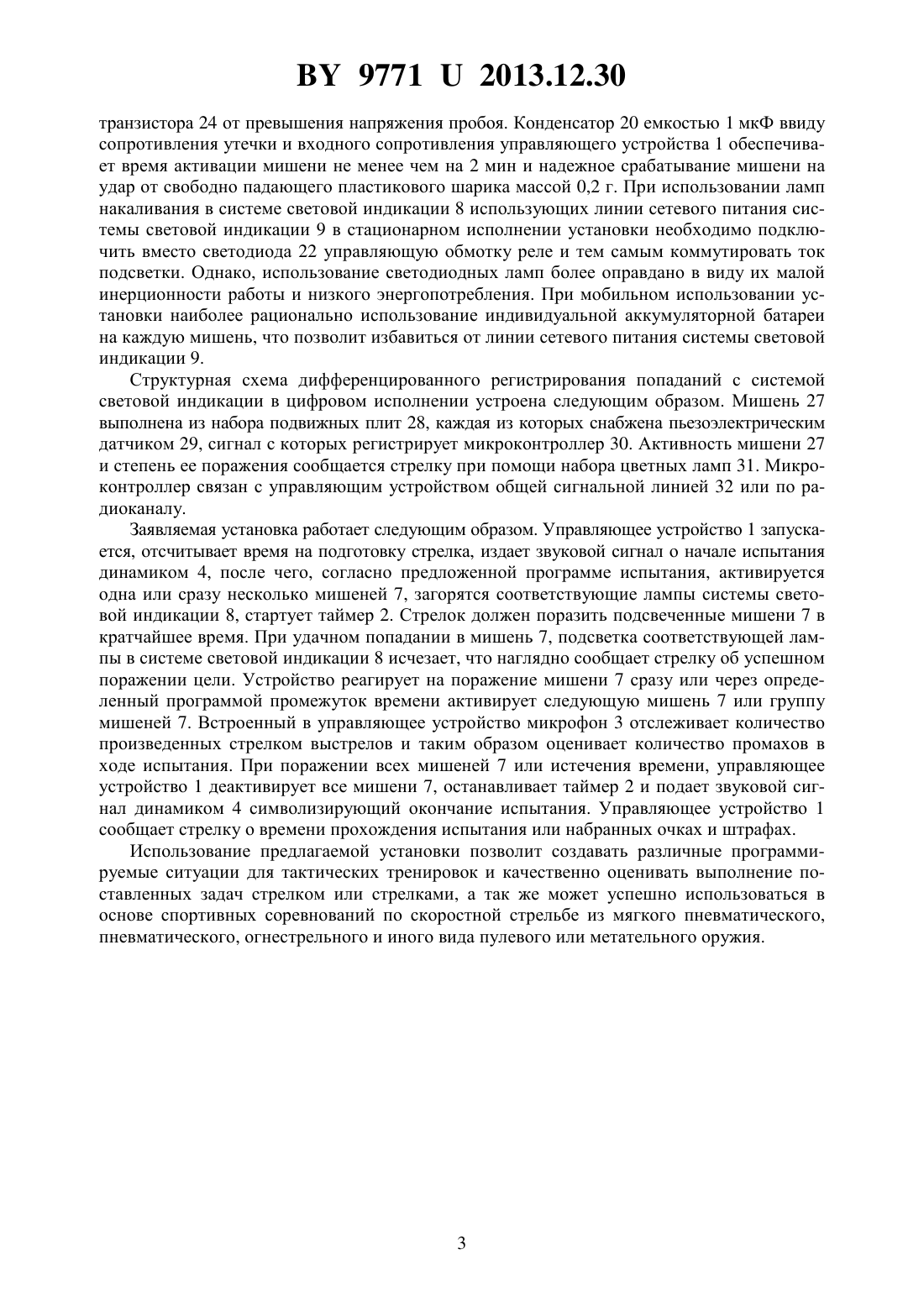

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ПРОВЕДЕНИЯ СОРЕВНОВАНИЙ ПО СКОРОСТНОЙ СТРЕЛЬБЕ(71) Заявитель Шалавин Сергей Александрович(72) Автор Шалавин Сергей Александрович(73) Патентообладатель Шалавин Сергей Александрович(57) Установка для проведения соревнований по скоростной стрельбе, включающая комплект мишеней, выполненных из пуленепробиваемого материала, каждая из которых имеет хотя бы один пьезоэлектрический датчик, электрическую схему регистрирования попаданий, систему световой индикации, связанные с системой управления, снабженной динамиком, микрофоном, таймером, интерфейсом управления. Фиг. 1 Полезная модель относится к установкам для проведения тактических тренировок и спортивных соревнований по скоростной стрельбе из мягкого пневматического, пневматического, огнестрельного и иного вида пулевого или метательного оружия. Наиболее широкое применение она будет иметь как в ходе тренировки и подготовки сотрудников специальных подразделений военнослужащих, охраны, милиции, так и для развлекательного характера стрелков (любителей и профессионалов) на различных спортивных соревнованиях, в тирах, стрелковых клубах, спортивных мероприятиях на природе. Аналогов и прототипа заявляемой установке не выявлено. Задача полезной модели - создание установки для проведения соревнований по скоростной стрельбе, обеспечивающей надежную регистрацию попадания пули с малой энергией, наглядную индикацию попаданий, динамически развивающейся сценарий по средству компьютеризированной системы управления, требуя тем самым от стрелка выполнять 97712013.12.30 строгую последовательность необходимых действий и замерять по ходу выполнения задачи время, очки и штрафы. Установка для проведения соревнований по скоростной стрельбе, включающая комплект мишеней, выполненных из пуленепробиваемого материала, каждая из которых имеет хотя бы один пьезоэлектрический датчик, электрическую схему регистрирования попаданий, систему световой индикации, связанные с системой управления, снабженной динамиком, микрофоном, таймером, интерфейсом управления. Выполнение комплекта мишеней из пуленепробиваемого материала позволяет эксплуатировать установку без технического обслуживания неограниченно долго. Пьезоэлектрический датчик позволяет надежно детектировать попадание пули в любую часть мишени с различной энергией. Наличие системы световой индикации позволяет стрелку инстинктивно выделять мишень, которую следует поразить, а также судить об успешном поражении мишени по исчезнувшему свету. Подсветка,в целях предотвращения попадания пули в светоизлучающий элемент может быть реализована сзади, сбоку, снизу, сверху, а также закрыта пуленепробиваемым кожухом или спрятана в полу помещения. Компьютеризированная система управления позволяет создавать динамично развивающиеся ситуации согласно задуманному сценарию. Наличие микрофона позволяет детектировать количество произведенных стрелком выстрелов и таким образом отслеживать количество промахов. Динамик предназначен для звуковой сигнализации различных событий. Таймер предназначен для качественной оценки способностей стрелка выполнять поставленную задачу на время. Интерфейс управления позволит пользователю самому программировать сценарии испытаний или выбирать сценарий из набора представленных программ. Сущность заявляемой установки изображена на фиг. 1-4. На фиг. 1 изображен общий вид заявляемой установки, на фиг. 2 изображена конструкция мишени, на фиг. 3 приведена принципиальная схема регистрирования попаданий с системой световой индикации в аналоговом исполнении, на фиг. 4 приведена структурная схема дифференцированного регистрирования попаданий с системой световой индикации в цифровом исполнении. Установка состоит из системы управления 1, включающей таймер 2, микрофон 3, динамик 4, интерфейс управления 5, линии сигнальной связи 6, комплекта мишеней 7, системы световой индикации 8, линии сетевого питания системы световой индикации 9. Мишень содержит неподвижную плиту 10, на которой несколькими винтами 11 зафиксирована подвижная пуленепробиваемая плита 12. Винты 11 должны быть затянуты таким образом,чтобы винт 13 надежно поджимал пьезоэлектрический датчик 14, который передает механические колебания подвижной плиты 12 электрической схеме регистрирования попаданий 15. На штативе 16, прикрепленном к неподвижной плите винтами 17, находится светоизлучающий элемент 18, закрытый пуленепробиваемым экраном 19. Предлагаемая электрическая схема регистрирования попаданий с системой световой индикации в аналоговом исполнении работает следующим образом. Сигнал амплитудой 5 В и длительностью 10-50 мкс поступает с управляющего устройства на конденсатор 20,после чего управляющее устройство переходит в режим считывания напряжения на конденсаторе 20. Напряжение на конденсаторе 20 равно напряжению на затворе полевого транзистора 21. Пока напряжение на затворе транзистора 21 выше напряжения открытия транзистор 21 открыт и светодиодная лампа 22 сигнализирует стрелку о готовности мишени. При попадании пули в подвижную плиту 12 скачок напряжения поступающего с пьезоэлектрического датчика 23 открывает транзистор 24, который через токоограничиваюший резистор 25 разряжает конденсатор 20. Падение напряжения на конденсаторе 20 приводит к закрытию транзистора 21, выключению светодиодной лампы 22 и одновременному срабатыванию управляющего устройства 1, получившим по линии сигнальной связи 6 сигнал низкого уровня, что свидетельствует о поражении мишени 7. При стрельбе мишени из жесткой пневматики может потребоваться установка стабилитрона 26 для защиты 2 97712013.12.30 транзистора 24 от превышения напряжения пробоя. Конденсатор 20 емкостью 1 мкФ ввиду сопротивления утечки и входного сопротивления управляющего устройства 1 обеспечивает время активации мишени не менее чем на 2 мин и надежное срабатывание мишени на удар от свободно падающего пластикового шарика массой 0,2 г. При использовании ламп накаливания в системе световой индикации 8 использующих линии сетевого питания системы световой индикации 9 в стационарном исполнении установки необходимо подключить вместо светодиода 22 управляющую обмотку реле и тем самым коммутировать ток подсветки. Однако, использование светодиодных ламп более оправдано в виду их малой инерционности работы и низкого энергопотребления. При мобильном использовании установки наиболее рационально использование индивидуальной аккумуляторной батареи на каждую мишень, что позволит избавиться от линии сетевого питания системы световой индикации 9. Структурная схема дифференцированного регистрирования попаданий с системой световой индикации в цифровом исполнении устроена следующим образом. Мишень 27 выполнена из набора подвижных плит 28, каждая из которых снабжена пьезоэлектрическим датчиком 29, сигнал с которых регистрирует микроконтроллер 30. Активность мишени 27 и степень ее поражения сообщается стрелку при помощи набора цветных ламп 31. Микроконтроллер связан с управляющим устройством общей сигнальной линией 32 или по радиоканалу. Заявляемая установка работает следующим образом. Управляющее устройство 1 запускается, отсчитывает время на подготовку стрелка, издает звуковой сигнал о начале испытания динамиком 4, после чего, согласно предложенной программе испытания, активируется одна или сразу несколько мишеней 7, загорятся соответствующие лампы системы световой индикации 8, стартует таймер 2. Стрелок должен поразить подсвеченные мишени 7 в кратчайшее время. При удачном попадании в мишень 7, подсветка соответствующей лампы в системе световой индикации 8 исчезает, что наглядно сообщает стрелку об успешном поражении цели. Устройство реагирует на поражение мишени 7 сразу или через определенный программой промежуток времени активирует следующую мишень 7 или группу мишеней 7. Встроенный в управляющее устройство микрофон 3 отслеживает количество произведенных стрелком выстрелов и таким образом оценивает количество промахов в ходе испытания. При поражении всех мишеней 7 или истечения времени, управляющее устройство 1 деактивирует все мишени 7, останавливает таймер 2 и подает звуковой сигнал динамиком 4 символизирующий окончание испытания. Управляющее устройство 1 сообщает стрелку о времени прохождения испытания или набранных очках и штрафах. Использование предлагаемой установки позволит создавать различные программируемые ситуации для тактических тренировок и качественно оценивать выполнение поставленных задач стрелком или стрелками, а так же может успешно использоваться в основе спортивных соревнований по скоростной стрельбе из мягкого пневматического,пневматического, огнестрельного и иного вида пулевого или метательного оружия. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
