Устройство для очистки корнеклубнеплодов от примесей

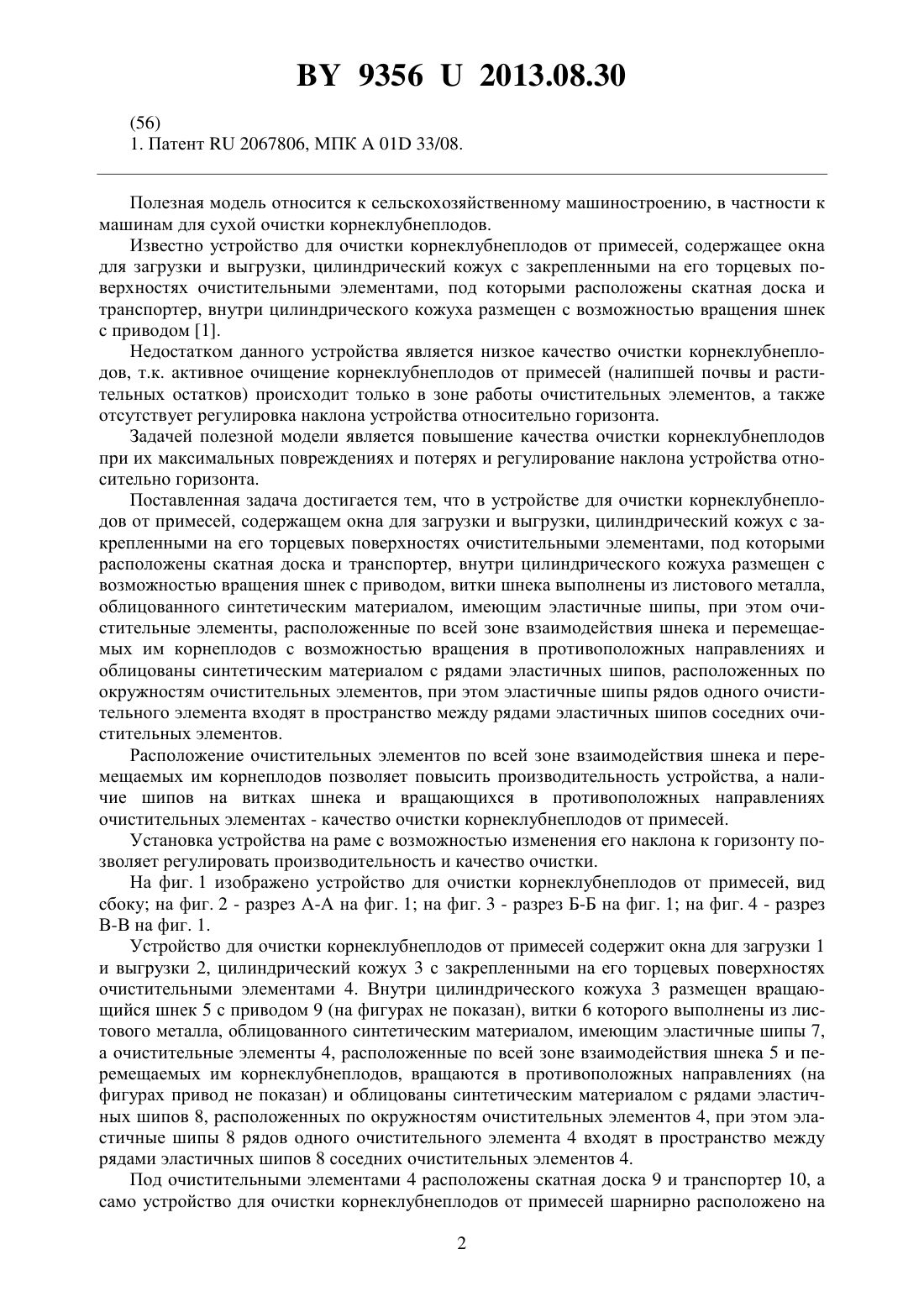

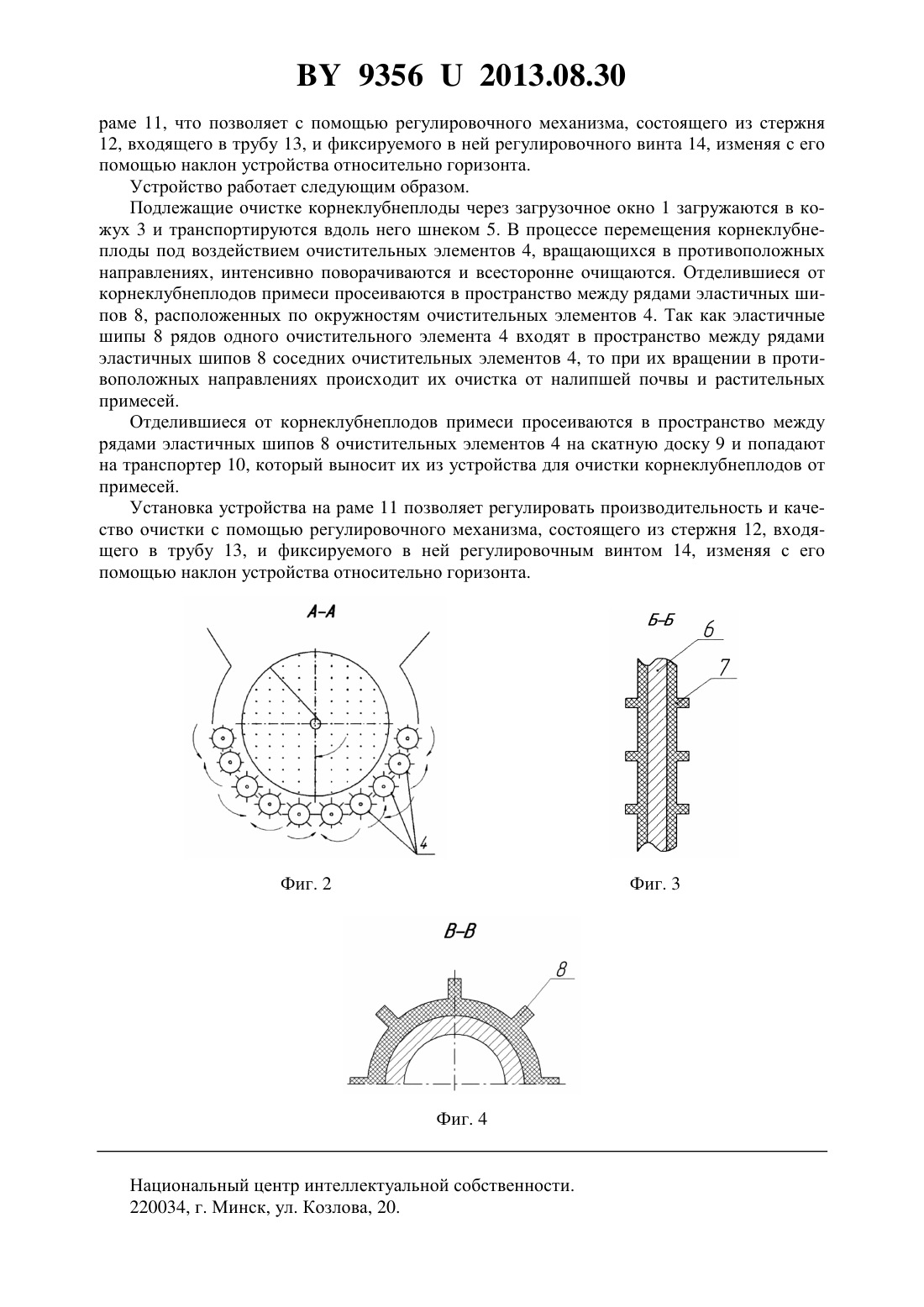

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ КОРНЕКЛУБНЕПЛОДОВ ОТ ПРИМЕСЕЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Романюк Николай Николаевич Смирнов Игорь Геннадьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Устройство для очистки корнеклубнеплодов от примесей, содержащее окна для загрузки и выгрузки, цилиндрический кожух с закрепленными на его торцевых поверхностях очистительными элементами, под которыми расположены скатная доска и транспортер, внутри цилиндрического кожуха размещен с возможностью вращения шнек с приводом, отличающееся тем, что витки шнека выполнены из листового металла, облицованного синтетическим материалом, имеющим эластичные шипы, при этом очистительные элементы расположены по всей зоне шнека и перемещаемых им корнеклубнеплодов с возможностью вращения в противоположных направлениях и облицованы синтетическим материалом с рядами эластичных шипов, расположенных по окружностям очистительных элементов. 2. Устройство по п. 1, отличающееся тем, что эластичные шипы рядов одного очистительного элемента входят в пространство между рядами эластичных шипов соседних очистительных элементов.(56) 1. Патент 2067806, МПК 01 33/08. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для сухой очистки корнеклубнеплодов. Известно устройство для очистки корнеклубнеплодов от примесей, содержащее окна для загрузки и выгрузки, цилиндрический кожух с закрепленными на его торцевых поверхностях очистительными элементами, под которыми расположены скатная доска и транспортер, внутри цилиндрического кожуха размещен с возможностью вращения шнек с приводом 1. Недостатком данного устройства является низкое качество очистки корнеклубнеплодов, т.к. активное очищение корнеклубнеплодов от примесей (налипшей почвы и растительных остатков) происходит только в зоне работы очистительных элементов, а также отсутствует регулировка наклона устройства относительно горизонта. Задачей полезной модели является повышение качества очистки корнеклубнеплодов при их максимальных повреждениях и потерях и регулирование наклона устройства относительно горизонта. Поставленная задача достигается тем, что в устройстве для очистки корнеклубнеплодов от примесей, содержащем окна для загрузки и выгрузки, цилиндрический кожух с закрепленными на его торцевых поверхностях очистительными элементами, под которыми расположены скатная доска и транспортер, внутри цилиндрического кожуха размещен с возможностью вращения шнек с приводом, витки шнека выполнены из листового металла,облицованного синтетическим материалом, имеющим эластичные шипы, при этом очистительные элементы, расположенные по всей зоне взаимодействия шнека и перемещаемых им корнеплодов с возможностью вращения в противоположных направлениях и облицованы синтетическим материалом с рядами эластичных шипов, расположенных по окружностям очистительных элементов, при этом эластичные шипы рядов одного очистительного элемента входят в пространство между рядами эластичных шипов соседних очистительных элементов. Расположение очистительных элементов по всей зоне взаимодействия шнека и перемещаемых им корнеплодов позволяет повысить производительность устройства, а наличие шипов на витках шнека и вращающихся в противоположных направлениях очистительных элементах - качество очистки корнеклубнеплодов от примесей. Установка устройства на раме с возможностью изменения его наклона к горизонту позволяет регулировать производительность и качество очистки. На фиг. 1 изображено устройство для очистки корнеклубнеплодов от примесей, вид сбоку на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1 на фиг. 4 - разрез В-В на фиг. 1. Устройство для очистки корнеклубнеплодов от примесей содержит окна для загрузки 1 и выгрузки 2, цилиндрический кожух 3 с закрепленными на его торцевых поверхностях очистительными элементами 4. Внутри цилиндрического кожуха 3 размещен вращающийся шнек 5 с приводом 9 (на фигурах не показан), витки 6 которого выполнены из листового металла, облицованного синтетическим материалом, имеющим эластичные шипы 7,а очистительные элементы 4, расположенные по всей зоне взаимодействия шнека 5 и перемещаемых им корнеклубнеплодов, вращаются в противоположных направлениях (на фигурах привод не показан) и облицованы синтетическим материалом с рядами эластичных шипов 8, расположенных по окружностям очистительных элементов 4, при этом эластичные шипы 8 рядов одного очистительного элемента 4 входят в пространство между рядами эластичных шипов 8 соседних очистительных элементов 4. Под очистительными элементами 4 расположены скатная доска 9 и транспортер 10, а само устройство для очистки корнеклубнеплодов от примесей шарнирно расположено на 2 93562013.08.30 раме 11, что позволяет с помощью регулировочного механизма, состоящего из стержня 12, входящего в трубу 13, и фиксируемого в ней регулировочного винта 14, изменяя с его помощью наклон устройства относительно горизонта. Устройство работает следующим образом. Подлежащие очистке корнеклубнеплоды через загрузочное окно 1 загружаются в кожух 3 и транспортируются вдоль него шнеком 5. В процессе перемещения корнеклубнеплоды под воздействием очистительных элементов 4, вращающихся в противоположных направлениях, интенсивно поворачиваются и всесторонне очищаются. Отделившиеся от корнеклубнеплодов примеси просеиваются в пространство между рядами эластичных шипов 8, расположенных по окружностям очистительных элементов 4. Так как эластичные шипы 8 рядов одного очистительного элемента 4 входят в пространство между рядами эластичных шипов 8 соседних очистительных элементов 4, то при их вращении в противоположных направлениях происходит их очистка от налипшей почвы и растительных примесей. Отделившиеся от корнеклубнеплодов примеси просеиваются в пространство между рядами эластичных шипов 8 очистительных элементов 4 на скатную доску 9 и попадают на транспортер 10, который выносит их из устройства для очистки корнеклубнеплодов от примесей. Установка устройства на раме 11 позволяет регулировать производительность и качество очистки с помощью регулировочного механизма, состоящего из стержня 12, входящего в трубу 13, и фиксируемого в ней регулировочным винтом 14, изменяя с его помощью наклон устройства относительно горизонта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
