Гомогенизатор для навоза

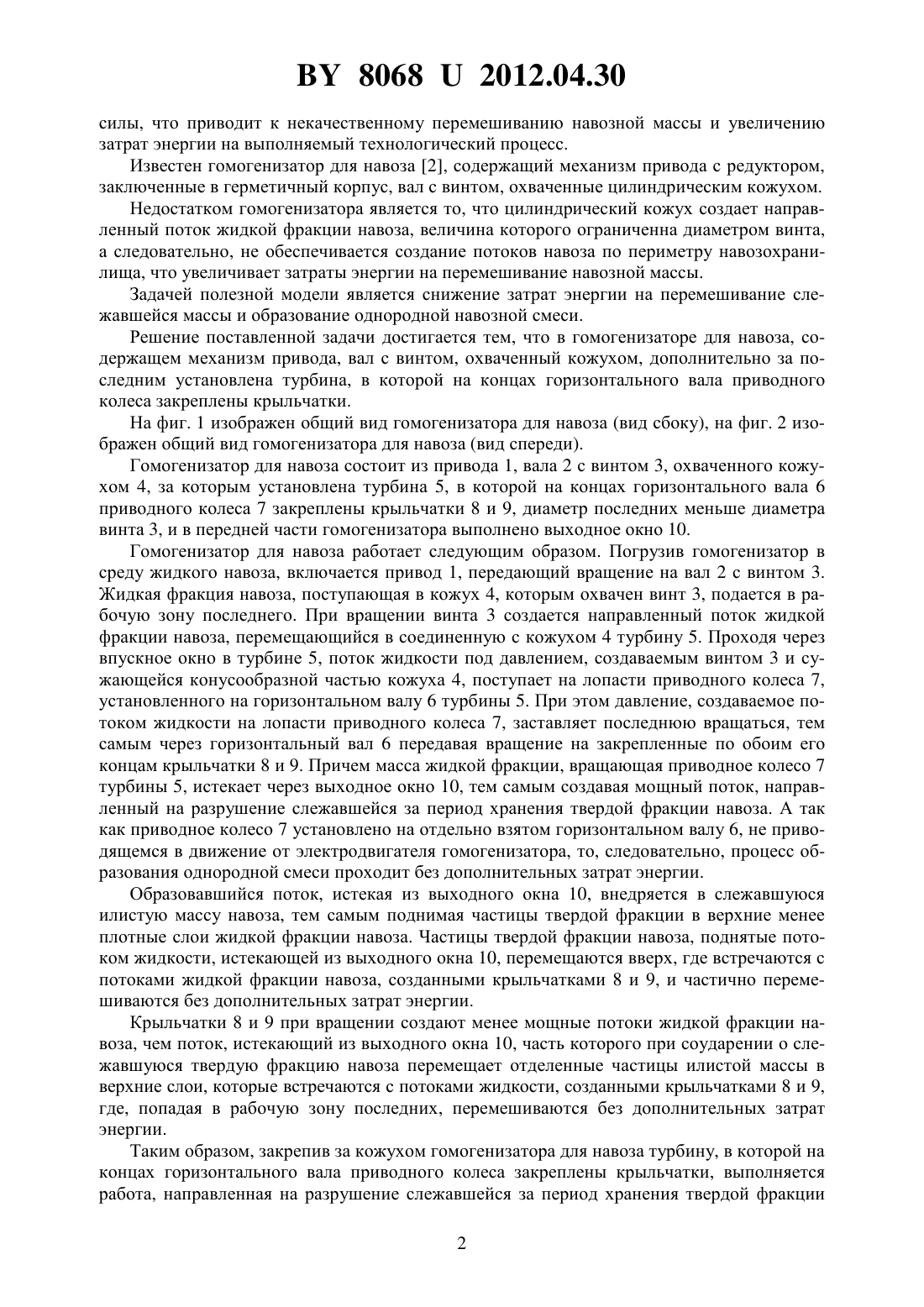

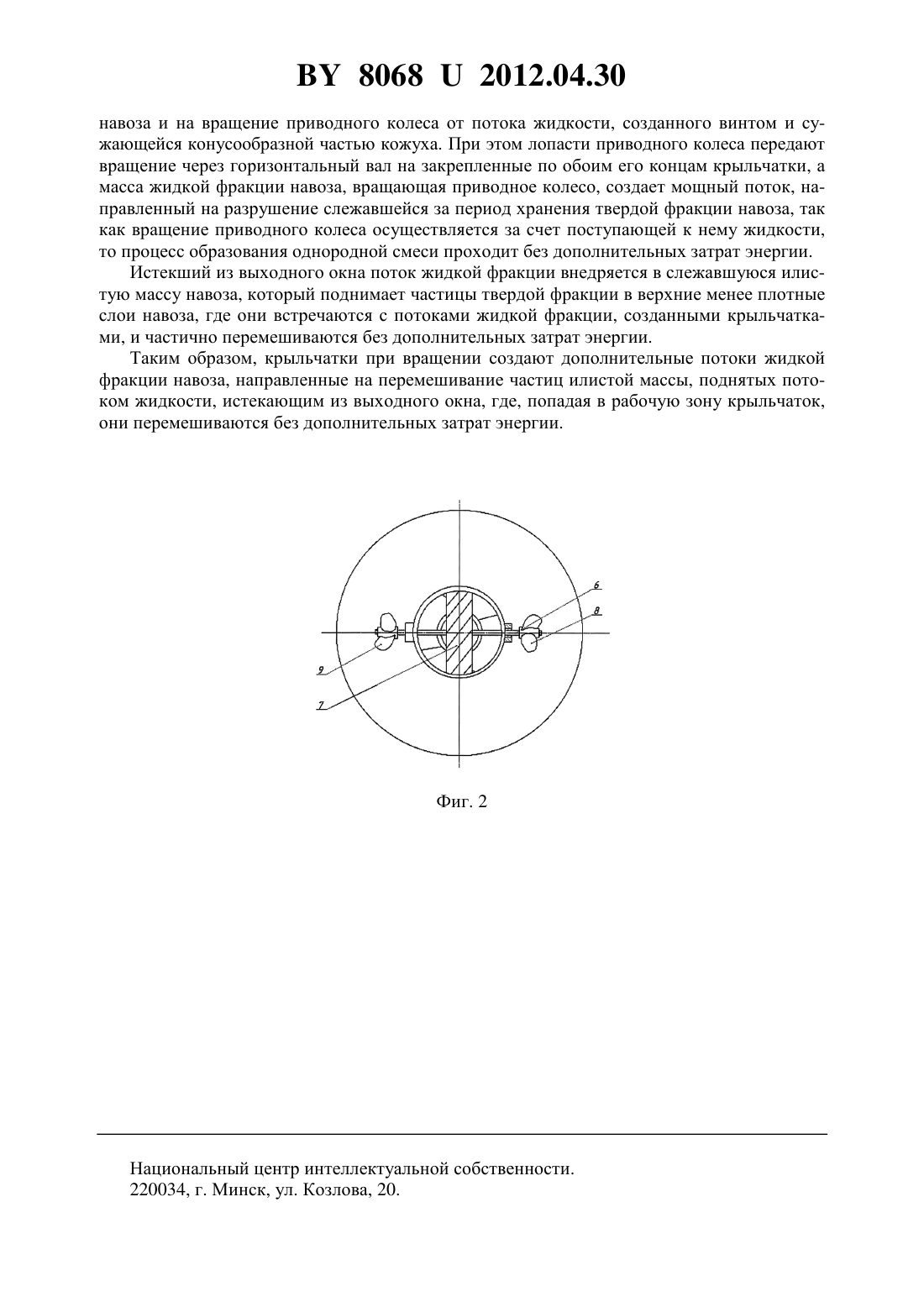

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Китун Антон Владимирович Швед Илья Михайлович Передня Владимир Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Гомогенизатор для навоза, содержащий привод, вал с винтом, который охвачен кожухом, отличающийся тем, что за последним установлена турбина, в которой на концах горизонтального вала приводного колеса закреплены крыльчатки.(56) 1. Патент Республики Австрия 365395, МПК 01 С 3/02, 1982. 2. Патент Республики Германия 10317540 А 1, МПК 01 С 3/02, 2004. Фиг. 1 Полезная модель относится к сельскому хозяйству, в частности к гомогенизаторам для навоза. Известен гомогенизатор для навоза 1, содержащий механизм привода, вал, расположенный внутри трубы, и винт, закрепленный на конце вала. Недостатком известного гомогенизатора является то, что засохшие комки навоза, попадая в рабочую зону винта, лишь отбрасываются к периферии вследствие центробежной 80682012.04.30 силы, что приводит к некачественному перемешиванию навозной массы и увеличению затрат энергии на выполняемый технологический процесс. Известен гомогенизатор для навоза 2, содержащий механизм привода с редуктором,заключенные в герметичный корпус, вал с винтом, охваченные цилиндрическим кожухом. Недостатком гомогенизатора является то, что цилиндрический кожух создает направленный поток жидкой фракции навоза, величина которого ограниченна диаметром винта,а следовательно, не обеспечивается создание потоков навоза по периметру навозохранилища, что увеличивает затраты энергии на перемешивание навозной массы. Задачей полезной модели является снижение затрат энергии на перемешивание слежавшейся массы и образование однородной навозной смеси. Решение поставленной задачи достигается тем, что в гомогенизаторе для навоза, содержащем механизм привода, вал с винтом, охваченный кожухом, дополнительно за последним установлена турбина, в которой на концах горизонтального вала приводного колеса закреплены крыльчатки. На фиг. 1 изображен общий вид гомогенизатора для навоза (вид сбоку), на фиг. 2 изображен общий вид гомогенизатора для навоза (вид спереди). Гомогенизатор для навоза состоит из привода 1, вала 2 с винтом 3, охваченного кожухом 4, за которым установлена турбина 5, в которой на концах горизонтального вала 6 приводного колеса 7 закреплены крыльчатки 8 и 9, диаметр последних меньше диаметра винта 3, и в передней части гомогенизатора выполнено выходное окно 10. Гомогенизатор для навоза работает следующим образом. Погрузив гомогенизатор в среду жидкого навоза, включается привод 1, передающий вращение на вал 2 с винтом 3. Жидкая фракция навоза, поступающая в кожух 4, которым охвачен винт 3, подается в рабочую зону последнего. При вращении винта 3 создается направленный поток жидкой фракции навоза, перемещающийся в соединенную с кожухом 4 турбину 5. Проходя через впускное окно в турбине 5, поток жидкости под давлением, создаваемым винтом 3 и сужающейся конусообразной частью кожуха 4, поступает на лопасти приводного колеса 7,установленного на горизонтальном валу 6 турбины 5. При этом давление, создаваемое потоком жидкости на лопасти приводного колеса 7, заставляет последнюю вращаться, тем самым через горизонтальный вал 6 передавая вращение на закрепленные по обоим его концам крыльчатки 8 и 9. Причем масса жидкой фракции, вращающая приводное колесо 7 турбины 5, истекает через выходное окно 10, тем самым создавая мощный поток, направленный на разрушение слежавшейся за период хранения твердой фракции навоза. А так как приводное колесо 7 установлено на отдельно взятом горизонтальном валу 6, не приводящемся в движение от электродвигателя гомогенизатора, то, следовательно, процесс образования однородной смеси проходит без дополнительных затрат энергии. Образовавшийся поток, истекая из выходного окна 10, внедряется в слежавшуюся илистую массу навоза, тем самым поднимая частицы твердой фракции в верхние менее плотные слои жидкой фракции навоза. Частицы твердой фракции навоза, поднятые потоком жидкости, истекающей из выходного окна 10, перемещаются вверх, где встречаются с потоками жидкой фракции навоза, созданными крыльчатками 8 и 9, и частично перемешиваются без дополнительных затрат энергии. Крыльчатки 8 и 9 при вращении создают менее мощные потоки жидкой фракции навоза, чем поток, истекающий из выходного окна 10, часть которого при соударении о слежавшуюся твердую фракцию навоза перемещает отделенные частицы илистой массы в верхние слои, которые встречаются с потоками жидкости, созданными крыльчатками 8 и 9,где, попадая в рабочую зону последних, перемешиваются без дополнительных затрат энергии. Таким образом, закрепив за кожухом гомогенизатора для навоза турбину, в которой на концах горизонтального вала приводного колеса закреплены крыльчатки, выполняется работа, направленная на разрушение слежавшейся за период хранения твердой фракции 2 80682012.04.30 навоза и на вращение приводного колеса от потока жидкости, созданного винтом и сужающейся конусообразной частью кожуха. При этом лопасти приводного колеса передают вращение через горизонтальный вал на закрепленные по обоим его концам крыльчатки, а масса жидкой фракции навоза, вращающая приводное колесо, создает мощный поток, направленный на разрушение слежавшейся за период хранения твердой фракции навоза, так как вращение приводного колеса осуществляется за счет поступающей к нему жидкости,то процесс образования однородной смеси проходит без дополнительных затрат энергии. Истекший из выходного окна поток жидкой фракции внедряется в слежавшуюся илистую массу навоза, который поднимает частицы твердой фракции в верхние менее плотные слои навоза, где они встречаются с потоками жидкой фракции, созданными крыльчатками, и частично перемешиваются без дополнительных затрат энергии. Таким образом, крыльчатки при вращении создают дополнительные потоки жидкой фракции навоза, направленные на перемешивание частиц илистой массы, поднятых потоком жидкости, истекающим из выходного окна, где, попадая в рабочую зону крыльчаток,они перемешиваются без дополнительных затрат энергии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
